【一分钟自我介绍】

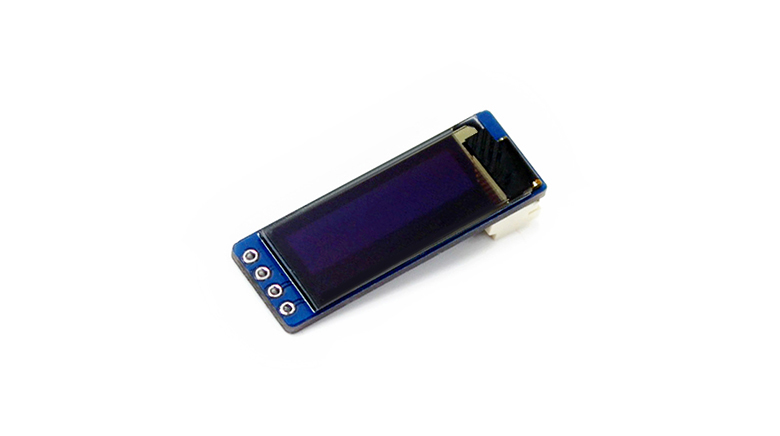

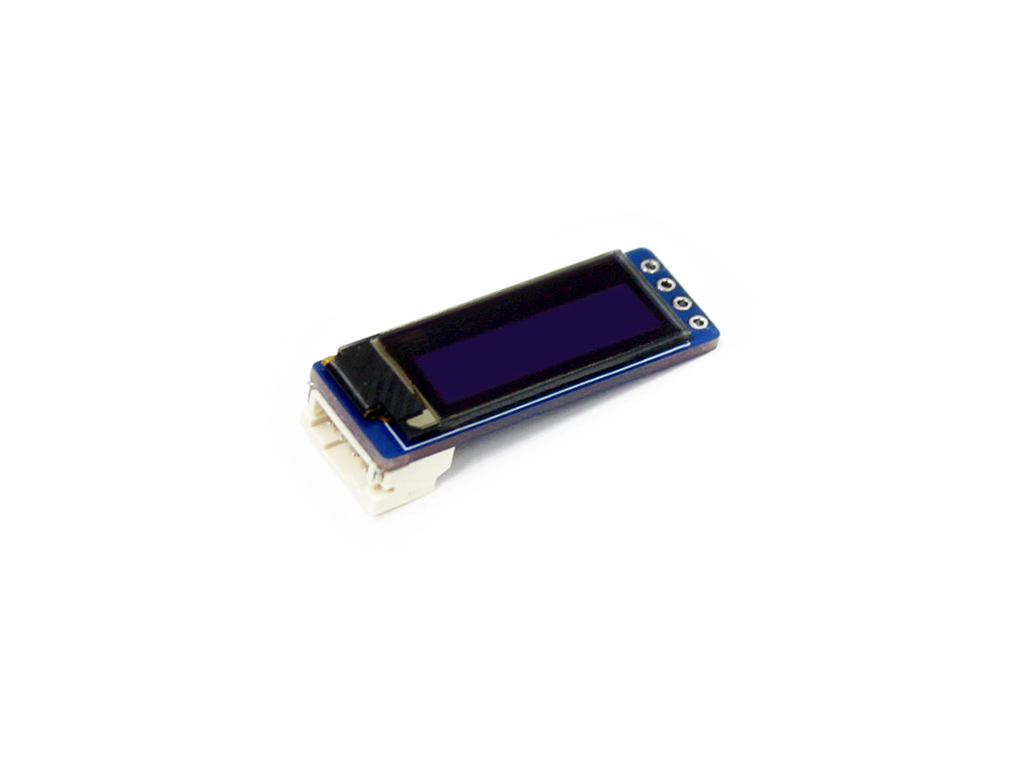

我是一款0.91寸OLED模块，128×32分辩率，带有内部控制器，使用I2C通信。
【我的特点】
【我的参数】

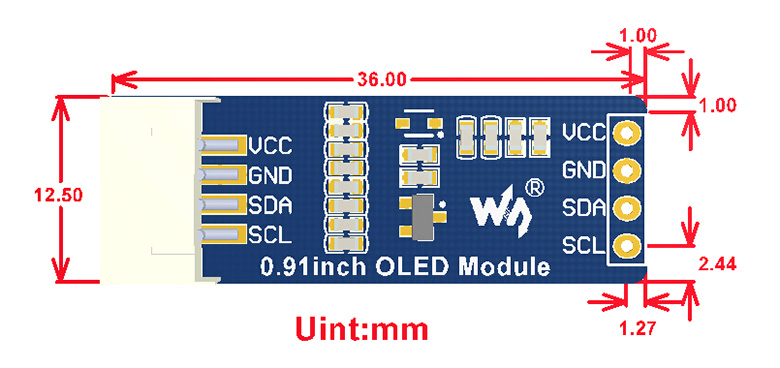

| 功能引脚 | 描述 |
|---|---|
| VCC | 电源正(3.3~5V电源输入) |
| GND | 电源地 |
| SDA | 数据输入 |
| SCL | 时钟信号输入 |
| 型号 | 类型 | 显示颜色 | 分辨率 |
显示面积 (mm×mm) |
支持接口 | 驱动芯片 |
尺寸 (mm×mm) |
排针接口 |
|---|---|---|---|---|---|---|---|---|
|
0.91inch OLED Module |
OLED | 白色 | 128×32 | 22.38×5.58 | I2C | SSD1306 | 36.0×12.5 | PH2.0端子 |
|
0.95inch RGB OLED (A) |
OLED | 65K彩色 | 96×64 | 20.14×13.42 | 4-wire SPI | SSD1331 | 31.7×37.0 | 弯排针 |
|
0.95inch RGB OLED (B) |
OLED | 65K彩色 | 96×64 | 20.14×13.42 | 4-wire SPI | SSD1331 | 31.7×37.0 | 直排针 |
|
0.96inch LCD Module |
IPS | 65K彩色 | 160×80 | 21.70×10.80 | 4-wire SPI | ST7735S | 32.5×26.0 | PH2.0端子 |
|
0.96inch OLED (A) |
OLED | 黄蓝双色块* | 128×64 | 21.70×11.20 | 3/4-wire SPI、I2C | SSD1306 | 33.0×33.5 | 弯排针 |
|
0.96inch OLED (B) |
OLED | 黄蓝双色块* | 128×64 | 21.70×11.20 | 3/4-wire SPI、I2C | SSD1306 | 33.0×33.5 | 直排针 |
|
0.96inch OLED Module (C) |
OLED | 黄蓝双色块* | 128×64 | 21.74×11.18 | 4-wire SPI、I2C | SSD1315 | 26.0×26.0 | 直排针 |
|
0.96inch OLED Module (D) |
OLED | 白色 | 128×64 | 21.74×11.18 | 4-wire SPI、I2C | SSD1315 | 26.0×26.0 | 直排针 |
|
0.96inch OLED Module (E) |
OLED | 蓝色 | 128×64 | 21.74×11.18 | 4-wire SPI、I2C | SSD1315 | 26.0×26.0 | 直排针 |
|
0.96inch RGB OLED Module |
OLED | 65K彩色 | 64×128 | 10.862×21.736 | 3/4-wire SPI | SSD1357 | 32.5×26.0 | MX1.25端子 |
|
1.14inch LCD Module |
IPS | 65K彩色 | 240×135 | 24.91×14.86 | 4–wire SPI | ST7789 | 35.0×32.0 | PH2.0端子 |
|
1.27inch RGB OLED Module |
OLED | 262K彩色 | 128×96 | 25.708×19.28 | 3/4–wire SPI | SSD1351 | 42.2×29.0 | MX1.25端子 |
|
1.28inch LCD Module |
IPS | 65K彩色 | 240×240 | Φ32.4mm | 4-wire SPI | GC9A01 |
40.4×37.5 Φ37.5 |
PH2.0端子 |
|
1.28inch Touch LCD |
IPS (带触摸) |
65K彩色 | 240×240 | Φ32.4mm | 4-wire SPI、I2C |
GC9A01、 CST816S |
40.4×37.5 Φ38.5 |
GH1.25端子 |
|
1.3inch LCD Module |
IPS | 65K彩色 | 240×240 | 23.40×23.40 | 4-wire SPI | ST7789 | 45.0×31.0 | PH2.0端子 |
|
1.3inch OLED (A) |
OLED | 蓝色 | 128×64 | 29.42×14.70 | 3/4-wire SPI、I2C | SH1106 | 40.5×37.5 | 弯排针 |
|
1.3inch OLED (B) |
OLED | 蓝色 | 128×64 | 29.42×14.70 | 3/4-wire SPI、I2C | SH1106 | 40.5×37.5 | 直排针 |
|
1.3inch OLED Module (C) |
OLED | 白色 | 64×128 | 14.70×29.42 | 4-wire SPI、I2C | SH1107 | 30.0×39.5 | PH2.0端子 |
|
1.32inch OLED Module |
OLED | 白色(16灰度) | 128×96 | 26.86×20.14 | 4–wire SPI、I2C | SSD1327 | 34.3×30.5 | MX1.25端子 |
|
1.47inch LCD Module |
LCD | 262K彩色 | 172×320 | 17.39×32.35 | 4-wire SPI | ST7789V3 | 22.0×38.5 | PH2.0端子 |
|
1.5inch OLED Module |
OLED | 白色(16灰度) | 128×128 | 26.86×26.86 | 4-wire SPI、I2C | SSD1327 | 44.5×37.0 | PH2.0端子 |
|
1.5inch OLED Module (B) |
OLED | 白色 | 128×128 | 26.855×26.855 | 4-wire SPI、I2C | SH1107 | 38.5×44.5 | MX1.25端子 |
|
1.5inch RGB OLED Module |
OLED | 65K彩色 | 128×128 | 26.86×26.86 | 3/4-wire SPI | SSD1351 | 44.5×37.0 | PH2.0端子 |
|
1.54inch LCD Module |
IPS | 65K彩色 | 240×240 | 27.72×27.72 | 4–wire SPI | ST7789 | 50.0×35.0 | PH2.0端子 |
|
1.69inch LCD Module |
IPS | 262K彩色 | 240×280 | 27.97×32.63 | 4-wire SPI | ST7789V2 | 31.5×39.0 | GH1.25端子 |
|
1.8inch LCD Module |
TFT | 65K彩色 | 128×160 | 28.30×34.50 | 4-wire SPI | ST7735S | 56.5×34.0 | MX2.0端子 |
|
1.9inch LCD Module |
IPS | 262K彩色 | 170×320 | 22.70×42.72 | 4-wire SPI | ST7789V2 | 51.2×27.3 | GH1.25端子 |
|
2inch LCD Module |
IPS | 262K彩色 | 240×320 | 30.60×40.80 | 4-wire SPI | ST7789 | 58.0×35.0 | PH2.0端子 |
|
2.4inch LCD Module |
TFT | 65K彩色 | 240×320 | 36.72×48.96 | 4-wire SPI | ILI9341 | 70.5×43.3 | PH2.0端子 |
| 型号 | 14657 |
|---|---|
| 品牌 | 微雪电子/WAVESHARE |
| brand | 微雪电子/WAVESHARE |
| 库存状态 | 现货 |
| 发货地 | 广东 · 深圳 |
1. 所有商品均为原厂正品，可提供规格书与出厂批次信息。
2. 收到货 7 天内，未拆封且不影响二次销售可无理由退换。
3. 15 天内非人为损坏免费保修，超期提供有偿维修。
4. 批量采购、BOM 配单、国产替代方案请联系客服：0310-6666878。
