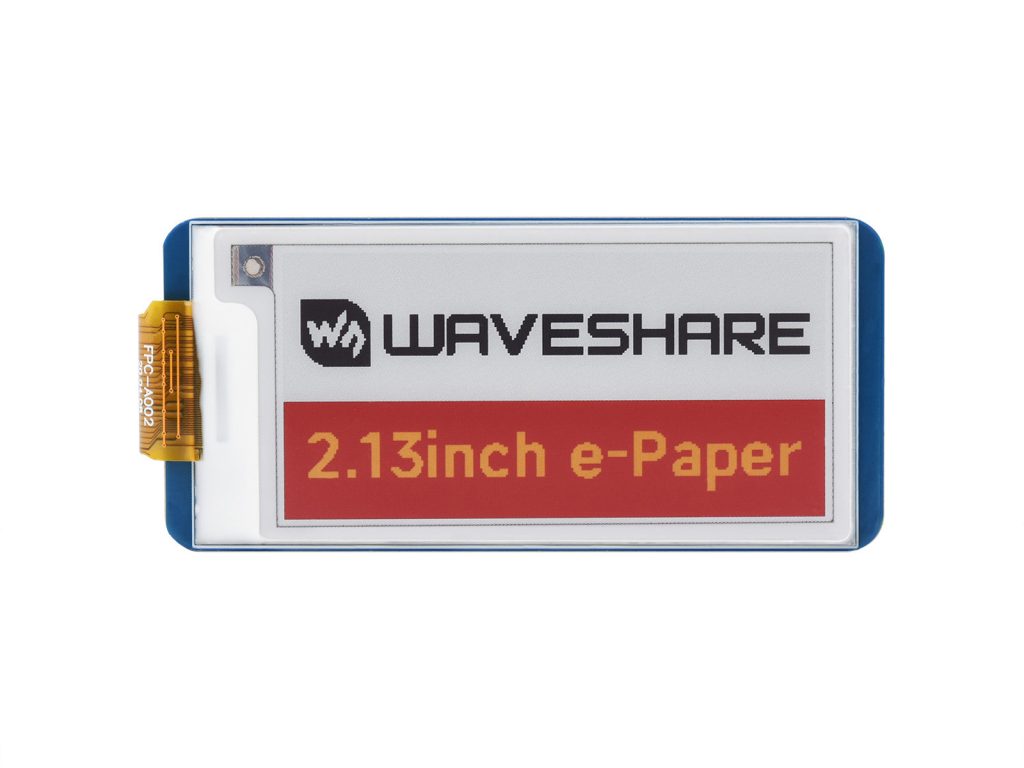

2.13寸墨水屏模块 e-Paper 250×122像素 红黄黑白四色墨水屏

2.13寸墨水屏模块 e-Paper 250×122像素 红黄黑白四色墨水屏

功耗低、视角宽、断电仍可清晰显示，基于树莓派设计，可接入Raspberry/Jetson Nano/旭日X3派/Arduino等
规格带板，红黄黑白共 8 种
价格 ¥78.78
型号2.13inch e-Paper HAT (G)
SKU24908
品牌微雪电子/WAVESHARE
库存现货
数量
立即购买
收藏
原厂正品 · 7 天无理由退换 · 15 天免费保修 · 可开增值税发票

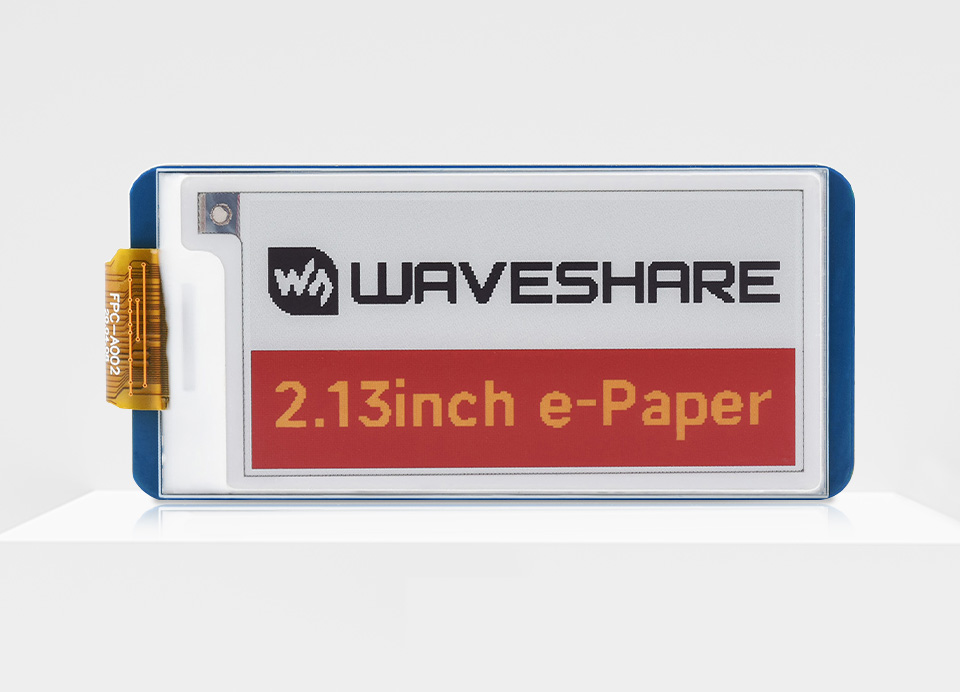

2.13 英寸电子墨水屏模块

功耗低、视角宽、断电仍可清晰显示

用于货架标签、工业仪表等显示应用

2.13 英寸电子墨水屏模块

  • 尺寸2.13 英寸
  • 分辨率250 × 122
  • 可视角度 >170°
  • 显示颜色 红、黄、黑、白
  • 灰度级别 2
  • 通信接口 SPI

  • 显示面板 电子墨水屏

  • 显示体验 接近纸质

  • 显示环境 环境光下可见

  • 显示方式 反射式，不主
     动发光

产品特点

  • 无需背光，断电可长时间保持最后一屏的显示内容
  • 功耗非常低，基本只在刷新时耗电
  • SPI 控制接口，可接入 Raspberry Pi / Jetson Nano / 旭日® X3 派 / Arduino / STM32 等主控板
  • 板载电平转换芯片，可兼容 3.3V 和 5V 电平接口
  • 提供完善的配套资料手册(驱动板原理图、Raspberry Pi / Jetson Nano / 旭日® X3 派 / Arduino / STM32 等示例程序)

产品参数

工作电压 3.3V / 5V 显示颜色 红、黄、黑、白
通信接口 3-wire SPI、4-wire SPI 灰度等级 2
外形尺寸 65.0 × 30.2mm 全局刷新 16s
刷新功耗 26.4mW (typ.) 快速刷新 11s
点距 0.1943 × 0.1942mm 休眠电流 < 0.01uA (接近 0)
分辨率 250 × 122 pixels 可视角度 > 170°
显示尺寸 48.55 × 23.70mm

电子墨水屏的优势

电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移，在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。

2.13 英寸电子墨水屏模块的优势

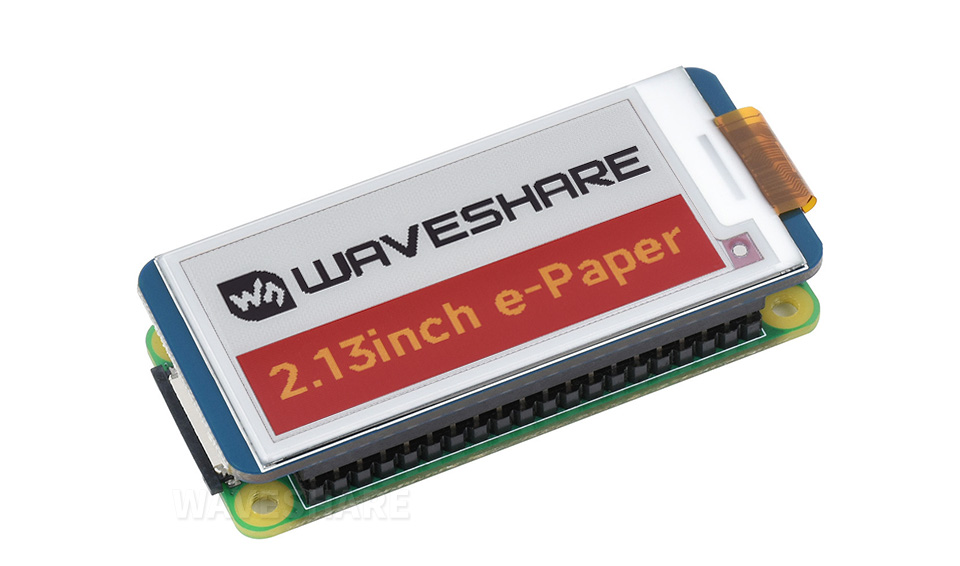

基于 Raspberry Pi 40PIN
接口设计

适用于 Raspberry Pi 系列主板、Jetson Nano、旭日® X3 派

2.13 英寸电子墨水屏模块 40PIN 接口

图片仅供展示，本产品不含树莓派主板

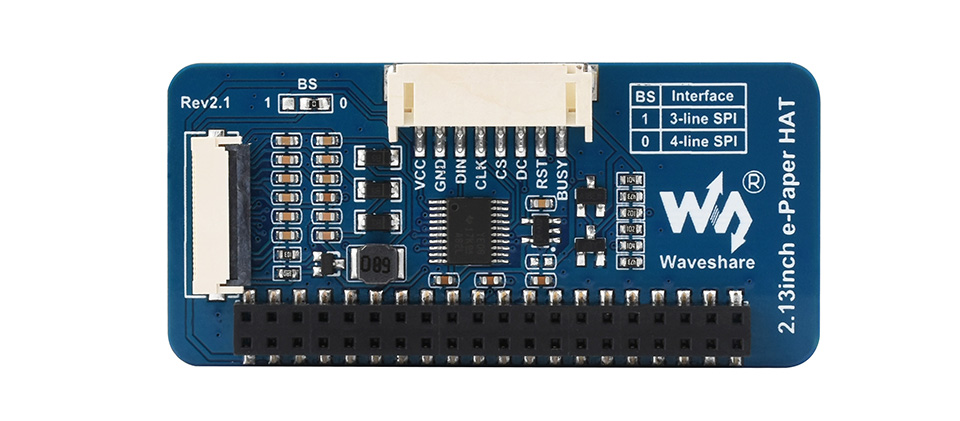

预留 SPI 控制接口

方便接入 Arduino / STM32 等主控板

2.13 英寸电子墨水屏模块控制接口

VCC 3.3V / 5V
GND GND
DIN SPI 通信 MOSI 引脚
SCLK SPI 通信 SCK 引脚
CS SPI 片选引脚 (低电平有效)
DC 数据/命令控制引脚 (高电平表示数据，低电平表示命令)
RST 外部复位引脚 (低电平复位)
BUSY 忙状态输出引脚

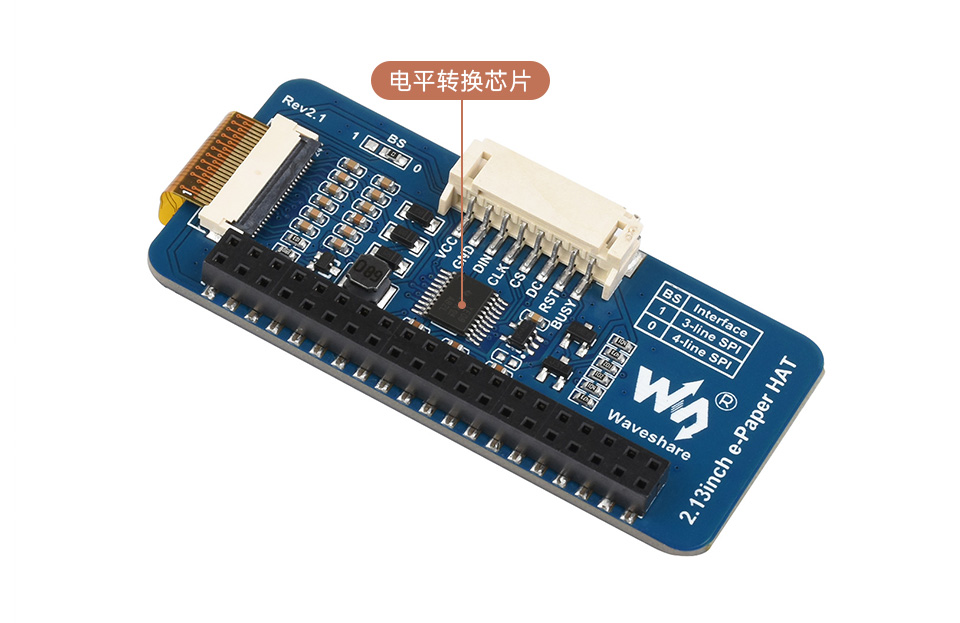

板载电平转换芯片

可兼容 3.3V 和 5V 单片机接口

2.13 英寸电子墨水屏模块板载电平转换芯片

应用场景

适用于商城物价标签、资产设备标签、 电子货架标签、会议名牌等

2.13 英寸电子墨水屏模块应用场景

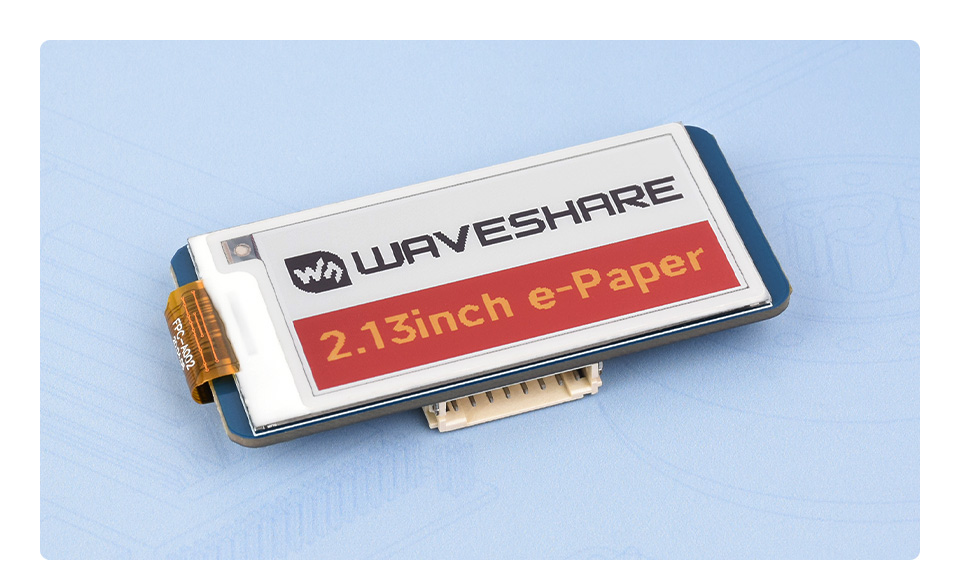

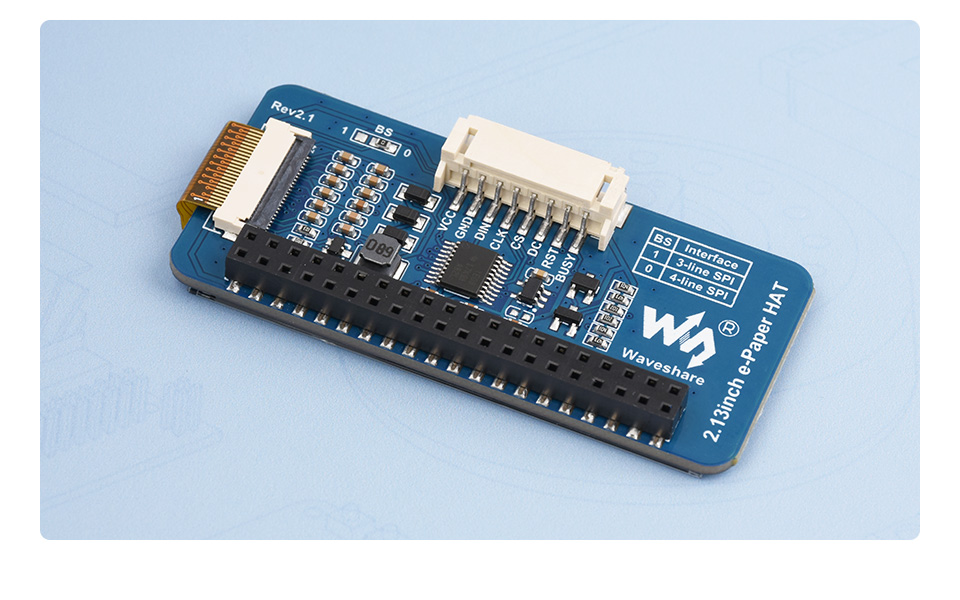

产品展示

2.13 英寸电子墨水屏模块产品展示
2.13 英寸电子墨水屏模块产品展示

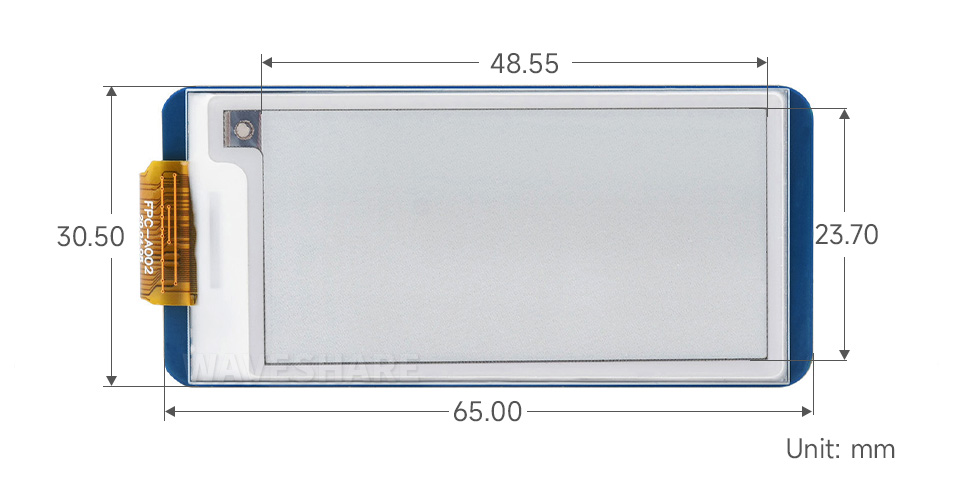

产品尺寸

2.13 英寸电子墨水屏模块尺寸

产品选型

型号 显示颜色 灰度 分辨率 显示尺寸(mm) 外形尺寸(mm) 刷新

时间(s) 		局部

刷新 		Pi

接口 		柔性 控制

接口

1.02inch e-Paper Module

 黑、白 2 128×80 21.76 × 14.00 42.0 × 27.0 2 √ – – SPI

1.54inch e-Paper Module

 黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 2 √ – – SPI

1.54inch e-Paper Module (B)

 红、黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 14 – – – SPI

1.54inch e-Paper Module (E)

 E6 全彩色 2 240×240 27.00 × 27.00 48.00 × 33.00 27 – – – SPI

1.54inch e-Paper Module (G)

 红、黄、黑、白 2 200×200 27.00 × 27.00 48.0 × 33.0 20 – – – SPI

1.64inch e-Paper Module (G)

 红、黄、黑、白 2 168×168 29.568 × 29.568 47 × 38 12 – – – SPI

2.13inch e-Paper HAT

 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 2 √ √ – SPI

2.13inch e-Paper HAT+

 黑、白 2 250×122 48.55 × 23.70 65.0 × 30.5 2 √ √ – SPI

2.13inch e-Paper HAT (B)

 红、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 15 – √ – SPI

2.13inch e-Paper HAT (G)

 红、黄、黑、白 2 250×122 48.55 × 23.70 65.0 × 30.2 25 – √ – SPI

2.13inch Touch e-Paper HAT

 黑、白 2 250×122 48.55 × 23.70 69.15 × 38.90 2 √ √ – SPI

2.13inch Touch e-Paper HAT

(with case)

 黑、白 2 250×122 48.55 × 23.70 72.20 × 41.90 2 √ √ – SPI

2.15inch e-Paper HAT+ (B)

 红、黑、白 2 296×160 48.10 × 26.00 65.0 × 34.0 23 – √ – SPI

2.15inch e-Paper HAT+ (G)

 红、黄、黑、白 2 296×160 48.10 × 26.00 65.0 × 34.0 20 – √ – SPI

2.36inch e-Paper Module (G)

 红、黄、黑、白 2 296×168 52.096 × 29.568 69.5 × 38.5 12 – – – SPI

2.66inch e-Paper Module

 黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 6 √ – – SPI

2.66inch e-Paper Module (B)

 红、黑、白 2 296×152 60.088 × 30.704 83.5 × 37.0 15 – – – SPI

2.66inch e-Paper Module (G)

 红、黄、黑、白 2 360×184 60.05 × 30.69 85.0 × 38.5 26 – – – SPI

2.7inch e-Paper HAT

 黑、白 4 264×176 57.29 × 38.19 85.0 × 56.0 6 √ √ – SPI

2.7inch e-Paper HAT (B)

 红、黑、白 2 264×176 57.288 × 38.192 73.5 × 56.0 15 – √ – SPI

2.9inch e-Paper Module

 黑、白 4 296×128 66.89 × 29.05 89.5 × 38.0 3 √ – – SPI

2.9inch e-Paper Module (B)

 红、黑、白 2 296×128 66.90 × 29.06 89.5 × 38.0 15 – – – SPI

2.9inch e-Paper Module (G)

 红、黄、黑、白 2 296×128 66.89 × 29.05 89.5 × 38.0 16 – – – SPI

2.9inch Touch e-Paper HAT

 黑、白 4 296×128 66.89 × 29.05 89.10 × 42.70 3 √ √ – SPI

3inch e-Paper Module (G)

 红、黄、黑、白 2 400×168 70.40 × 29.568 88.5 × 41 12 – – – SPI

3.5inch e-Paper Module (G)

 红、黄、黑、白 2 384×184 79.68 × 38.18 94.00 × 47.50 20 – – – SPI

3.52inch e-Paper HAT

 黑、白 2 360×240 74.51 × 49.67 86.50 × 57.00 1.5 – √ – SPI

3.52inch e-Paper HAT (B)

 红、黑、白 2 360×240 74.51 × 49.67 86.50 × 57.0 16 – √ – SPI
3.6inch e-Paper HAT+ (E) E6全彩色 2 600×400 76.20 × 50.80 89.50 × 59.00 15 – √ – SPI

3.7inch e-Paper HAT

 黑、白 4 480×280 81.12 × 47.32 96.50 × 58.00 3 √ √ – SPI

3.7inch e-Paper HAT+ (G)

 红、黄、黑、白 2 416×240 81.54 × 47.04 96.00 × 57.00 20 – √ – SPI

3.97inch e-Paper HAT+

 黑、白 4 800×480 86.40 × 51.84 99.50 × 60.00 3.5 √ √ – SPI

3.97inch e-Paper HAT+ (G)

 红、黄、黑、白 2 800×480 86.40 × 51.84 99.50 × 60.00 21 – √ – SPI

4inch e-Paper HAT+ (E)

 E6全彩色 2 600×400 84.60 × 56.40 101.00 × 68.00 19 – √ – SPI

4.2inch e-Paper Module

 黑、白 4 400×300 84.80 × 63.60 103.00 × 78.50 5 √ – – SPI

4.2inch e-Paper Module (B)

 红、黑、白 2 400×300 84.80 × 63.60 103.00 × 78.50 15 – – – SPI

4.2inch e-Paper Module (G)

 红、黄、黑、白 2 400×300 84.80 × 63.60 103.00 × 78.50 21 – – – SPI

4.26inch e-Paper HAT

 黑、白 4 800×480 92.80 × 55.68 107.00 × 64.00 4 √ √ – SPI

4.26inch e-Paper HAT+ (G)

红、黄、黑、白 2 800×480 92.80 × 55.68 107.00 × 64.00 20 – √ – SPI

4.37inch e-Paper Module (G)

 红、黄、黑、白 2 512×368 90.11 × 64.77 101.50 × 81.50 14 – – – SPI

4.3inch e-Paper UART Module

 黑、白 4 800×600 88.00 × 66.00 118.00 × 75.00 1.5 – – – UART

5inch e-Paper HAT

 黑、白 2 960×552 110.59 × 62.65 126.38 × 71.19 1.8 √ √ – SPI

5.79inch e-Paper Module

 黑、白 4 792×272 139.00 × 47.74 152.50 × 58.50 3.5 √ – – SPI

5.79inch e-Paper Module (B)

 红、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 24 – – – SPI

5.79inch e-Paper Module (G)

 红、黄、黑、白 2 792×272 139.00 × 47.74 152.50 × 58.50 21 – – – SPI

5.83inch e-Paper HAT

 黑、白 2 648×480 119.232 × 88.320 125.40 × 99.50 5 – √ – SPI
5.83inch e-Paper HAT (G) 红、黄、黑、白 2 648×480 118.78 × 88.22 125.40 × 99.50 20 – √ – SPI

6inch HD e-Paper HAT

 黑、白 16 1448×1072 122.40 × 90.60 138.40 × 101.80 <1 √ √ – USB/SPI/

I80

7.3inch e-Paper HAT (E)

 E6全彩色 2 800×480 160.00 × 96.00 170.20 × 111.20 25 – √ – SPI

7.3inch e-Paper HAT (F)

 7彩色 2 800×480 160.00 × 96.00 170.20 × 111.20 35 – √ – SPI

7.5inch e-Paper HAT

 黑、白 4 800×480 163.20 × 97.92 170.20 × 111.20 4 √ √ – SPI

7.5inch e-Paper HAT (B)

 红、黑、白 2 800×480 163.20 × 97.92 170.20 × 111.20 26 √ √ – SPI

7.5inch e-Paper HAT (H)

 红、黄、黑、白 2 800×480 163.20 × 97.92 170.20 × 111.20 22 – √ – SPI

7.8inch e-Paper HAT

 黑、白 16 1872×1404 158.18 × 118.64 173.80 × 127.60 <1 √ √ – USB/SPI/

I80

9.7inch e-Paper HAT

 黑、白 16 1200×825 202.80 × 139.43 218.80 × 156.40 <1 √ √ – USB/SPI/

I80

9.7inch e-Paper HAT+ (E)

 E6 全彩色 2 1120×784 201.60 × 141.12 210.80 × 154.90 30 – √ – SPI

10.2inch e-Paper HAT (G)

 红、黄、黑、白 2 960×640 215.52 × 143.68 224.00 × 157.00 27 – √ – SPI

10.3inch e-Paper HAT

 黑、白 16 1872×1404 209.66 × 157.25 216.70 × 174.40 <1 √ √ – USB/SPI/

I80

10.3inch e-Paper HAT (D)

 黑、白 16 1872×1404 209.664 × 157.248 227.70 × 165.80 <1 √ √ √ USB/SPI/

I80

10.85inch e-Paper HAT+

 黑、白 2 1360×480 259.76 × 91.68 270.56 × 105.92 3.5 – √ – SPI

10.85inch e-Paper HAT+ (G)

 红、黄、黑、白 2 1360×480 259.76 × 91.68 270.56 × 105.92 21 – √ – SPI

12.48inch e-Paper Module

 黑、白 2 1304×984 252.98 × 190.90 280.00 × 229.50 <8 – √ – SPI

12.48inch e-Paper Module (B)

 红、黑、白 2 1304×984 252.98 × 190.90 280.00 × 229.50 37 – √ – SPI

13.3inch e-Paper HAT

 黑、白 16 1600×1200 270.40 × 202.80 285.80 × 213.65 <1 √ √ – USB/SPI/

I80

13.3inch e-Paper HAT (B)

 红、黑、白 2 960×680 275.52 × 195.16 286.32 × 212.26 22 √ √ – SPI

13.3inch e-Paper HAT (K)

 黑、白 4 960×680 275.52 × 195.16 286.32 × 212.26 5 √ √ – SPI

13.3inch e-Paper HAT (E)

 E6全彩色 2 1600×1200 270.40 × 202.80 284.70 × 208.80 19 – √ – SPI


说明


1、刷新时间：此处指全局刷新时间，即刷新每一帧图像所用时间；局部刷新时间请前往对应屏幕详情页进行查询。

2、Pi 接口：基于 Raspberry Pi 40PIN GPIO 接口，适用于 Raspberry Pi 系列主板。

还不清楚你要哪个？看看下面的参考图吧！



  • 1.02inch



  • 1.54inch



  • 1.54inch (B)



  • 1.54inch (E)



  • 1.54inch (G)



  • 1.64inch (G)



  • 2.13inch



  • 2.13inch Plus



  • 2.13inch (B)



  • 2.13inch (G)



  • 2.13inch Touch



  • 2.13inch Touch

    (with case)



  • 2.15inch (B)



  • 2.15inch (G)



  • 2.36inch (G)



  • 2.66inch



  • 2.66inch (B)



  • 2.66inch (G)



  • 2.7inch



  • 2.7inch (B)



  • 2.9inch



  • 2.9inch (B)



  • 2.9inch (G)



  • 2.9inch Touch



  • 3inch (G)



  • 3.5inch (G)



  • 3.52inch



  • 3.52inch (B)



  • 3.6inch (E)



  • 3.7inch



  • 3.7inch (G)



  • 3.97inch



  • 3.97inch (G)



  • 4inch (E)



  • 4.2inch



  • 4.2inch (B)



  • 4.2inch (G)



  • 4.26inch



  • 4.26inch (G)



  • 4.3inch UART



  • 4.37inch (G)



  • 5inch



  • 5.79inch



  • 5.79inch (B)



  • 5.79inch (G)



  • 5.83inch



  • 5.83inch (G)



  • 7.3inch (E)



  • 7.3inch (F)



  • 7.5inch



  • 7.5inch (B)



  • 7.5inch (H)



  • 6inch HD



  • 7.8inch



  • 9.7inch



  • 9.7inch (E)



  • 10.2inch (G)



  • 10.3inch (D)



  • 10.3inch



  • 10.85inch



  • 10.85inch (G)



  • 12.48inch



  • 12.48inch (B)



  • 13.3inch



  • 13.3inch (B)



  • 13.3inch (K)



  • 13.3inch (E)

资料及服务

微雪资料及服务

  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/2.13inch_e-Paper_HAT_(G)_

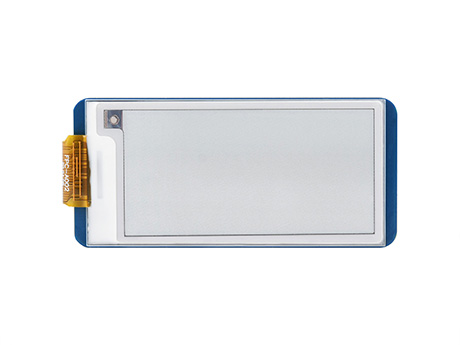

配置清单

3 英寸电子墨水屏配置清单1
3 英寸电子墨水屏配置清单2PH2.0-8PIN-20cm
  1. 2.13inch e-Paper Module (G) × 1
  2. PH2.0 8PIN 连接线 × 1

保修服务

保修3个月

免费保修

保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。

收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费。

特殊说明

显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。

售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
