产品简介

【一分钟自我介绍】


我是一款树莓派专用的2.23寸OLED扩展板，128×32分辨率，内置SSD1305驱动，支持SPI或I2C接口通信。

你的树莓派是否需要一款小型的OLED显示屏？Come on, Baby!

【我的特点】

• 基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板、Jetson Nano
• 支持SPI或I2C两种接口，默认为SPI，可通过电阻切换成I2C
• 引出控制接口，方便接入Arduino/STM32等主控板
• 提供完善的配套资料手册(Raspberry/Jetson Nano/Arduino/STM32等示例程序)

【我的参数】

• 驱动芯片：SSD1305
• 通信接口：SPI / I2C
• 显示尺寸：2.23寸
• 显示颜色：白色
• 分  辨  率：128×32
• 可视角度：>160°
• 供电电压：3.3V/5V
• 逻辑电平：3.3V

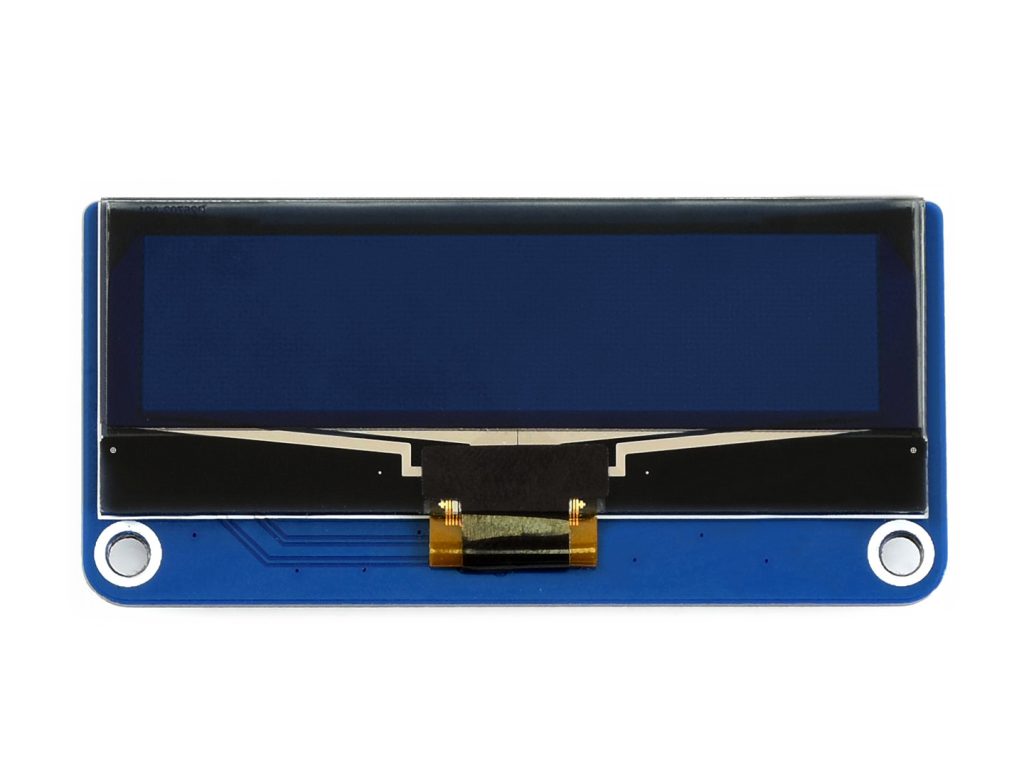

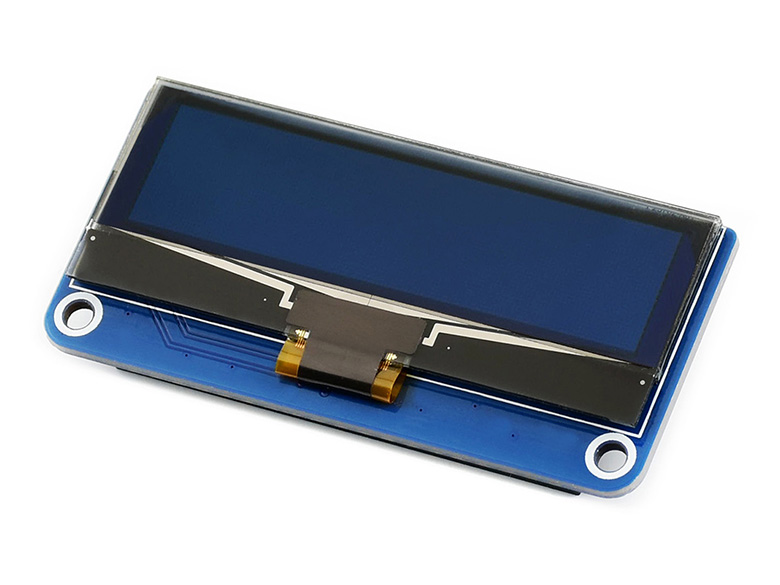

产品图片

接口定义

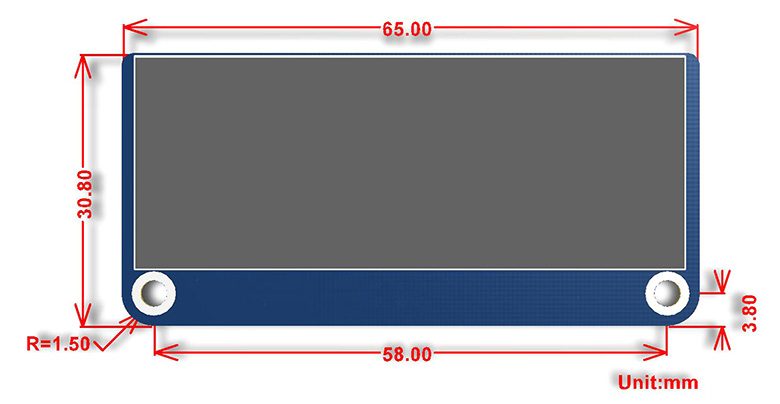

外形尺寸

产品资料

资料包括：

• 用户手册
• 原理图
• 示例程序
• 开发资料

下载路径：


www.waveshare.net/wiki/2.23inch_OLED_HAT

配置清单

1. 2.23inch OLED HAT × 1
2. RPi铜柱包(2PCS套) × 1
