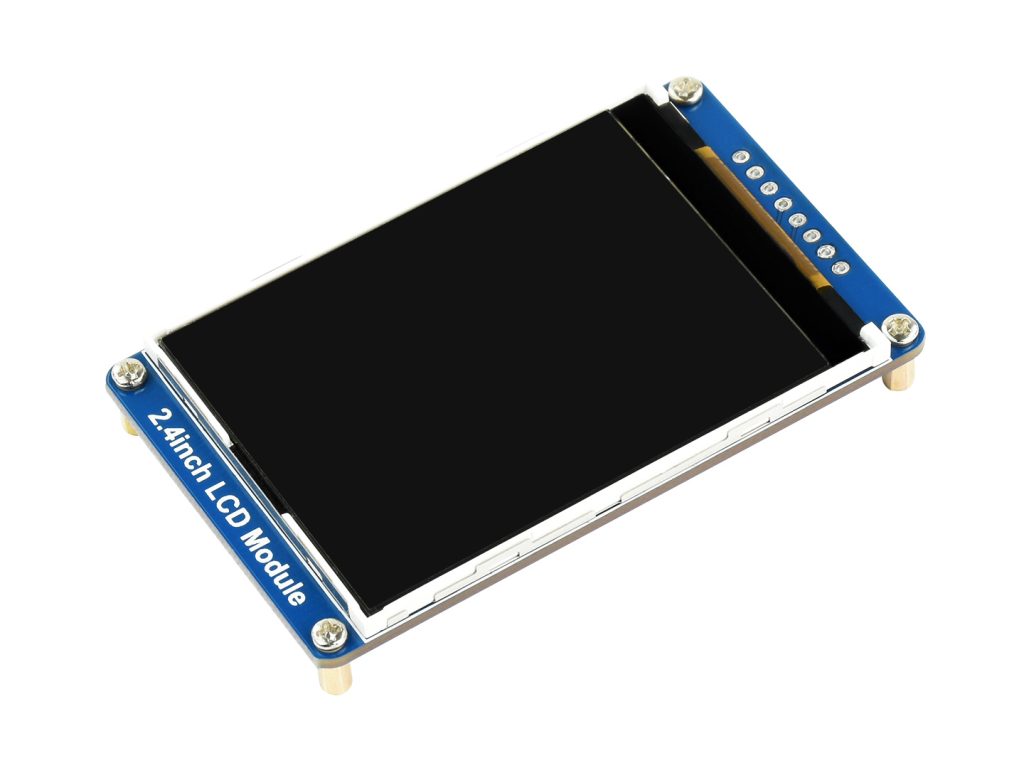

2.4寸65K彩色显示屏LCD模块240×320像素 SPI通信

SPI接口，内置ILI9341驱动芯片，可接入Raspberry Pi / VisionFive2 / Arduino / STM32等主控板

规格2.4" TFT共 16 种

价格 ¥61.61

型号2.4inch LCD Module

SKU18366

品牌微雪电子/WAVESHARE

库存现货

数量

原厂正品 · 7 天无理由退换 · 15 天免费保修 · 可开增值税发票

商品详情
规格参数
售后保障

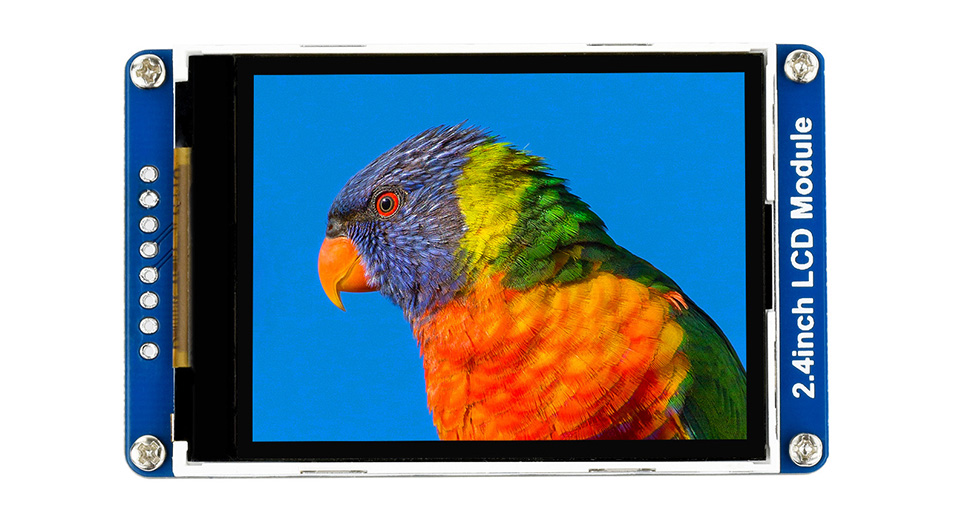

2.4英寸

LCD扩展板

内置ILI9341驱动芯片，使用SPI接口通信

提供树莓派、VisionFive2、Arduino、STM32等例程资料

尺寸

2.4英寸
分辨率

240 × 320
显示颜色

65K彩色
通信接口

SPI
驱动芯片

ILI9341

我的特点

240 × 320分辨率，65K彩色，能清晰地显示彩色图片
使用SPI控制，确保不会占用太多接口引脚资源，可接入Raspberry Pi/

VisionFive2/Arduino/STM32等主控板
提供完善的配套资料手册(Raspberry Pi/VisionFive2/Arduino/STM32

等示例程序)

我的参数

工作电压	3.3V/5V	分辨率	240 × 320pixels
通信接口	4-wire SPI	显示尺寸	36.72 × 48.96mm
显示面板	TFT	像素大小	0.153 × 0.153mm
控制芯片	ILI9341	产品尺寸	70.50 × 43.30mm

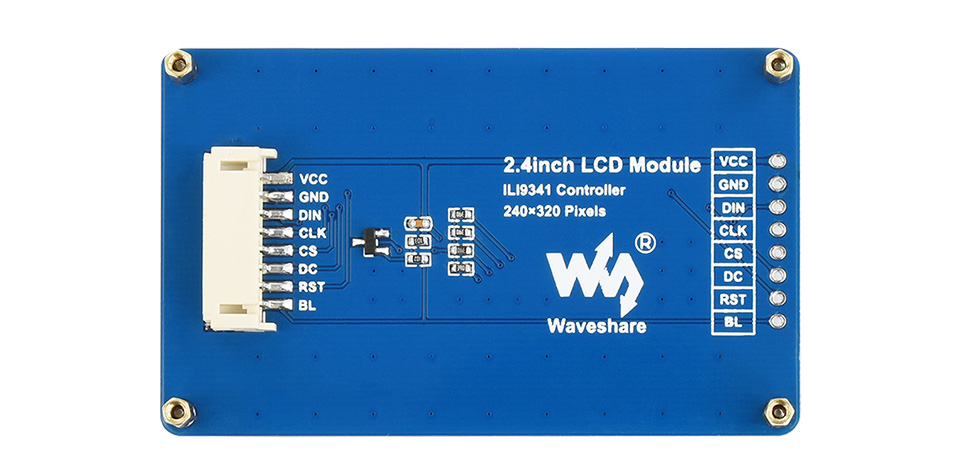

SPI控制接口

可接入Raspberry Pi/VisionFive2/Arduino/STM32等主控板

VCC	电源正(3.3V/5V电源输入)
GND	电源地
DIN	SPI数据输入
CLK	SPI时钟信号输入
CS	片选，低电平有效
DC	数据/命令，低电平表示命令，高电平表示数据
RST	复位，低电平有效
BL	背光

硬件连接

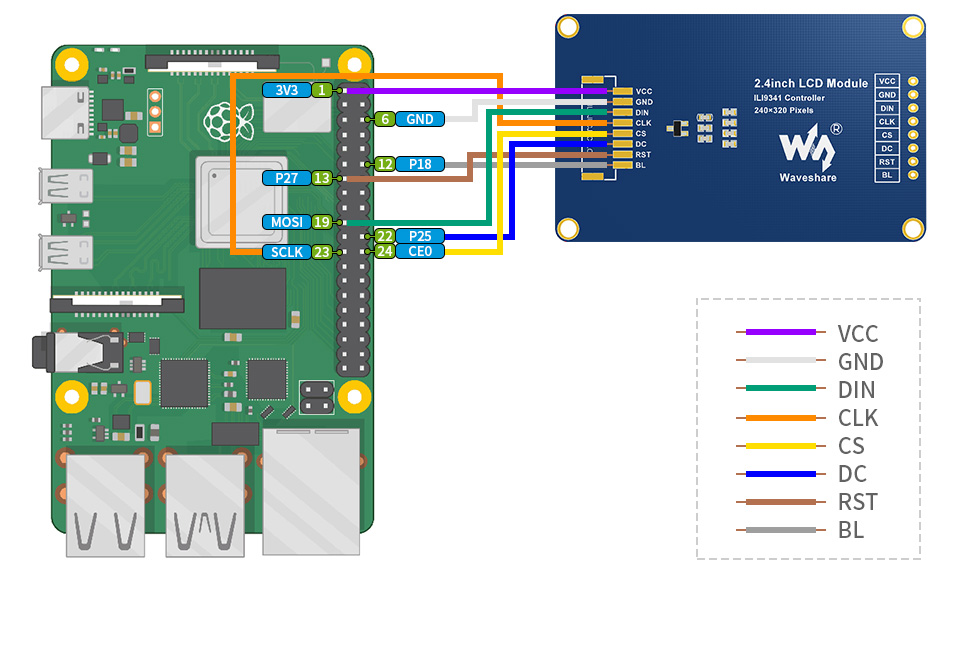

接入Raspberry Pi主板

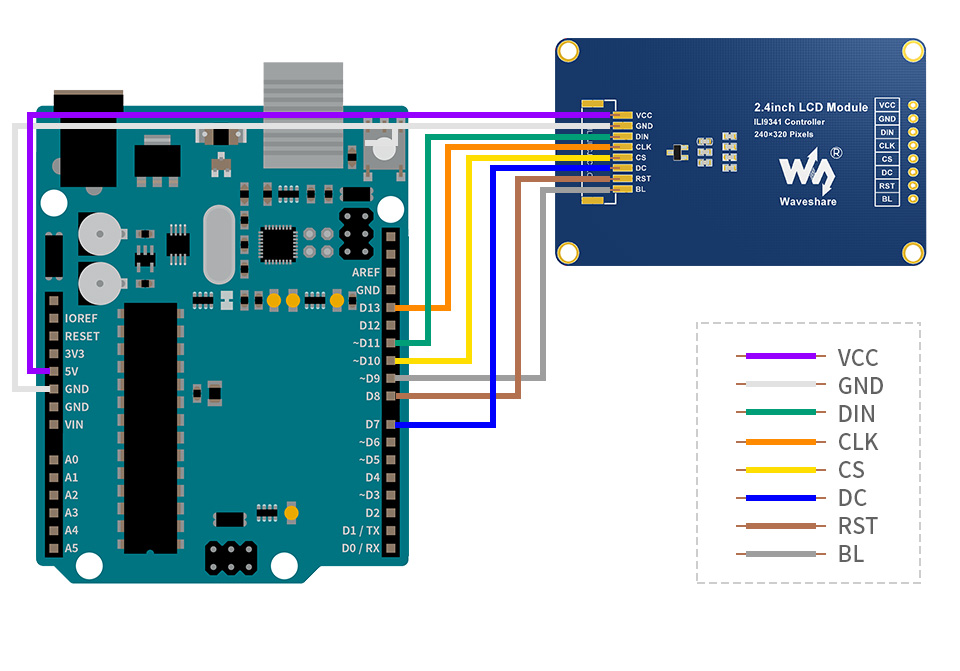

接入Arduino主板

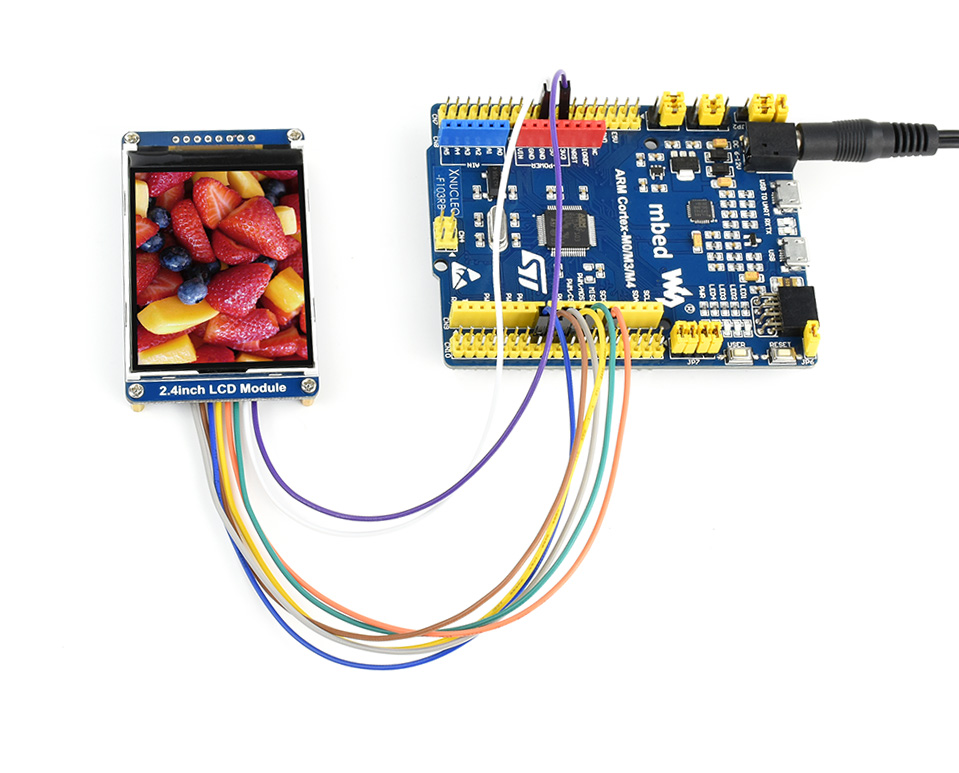

使用示例

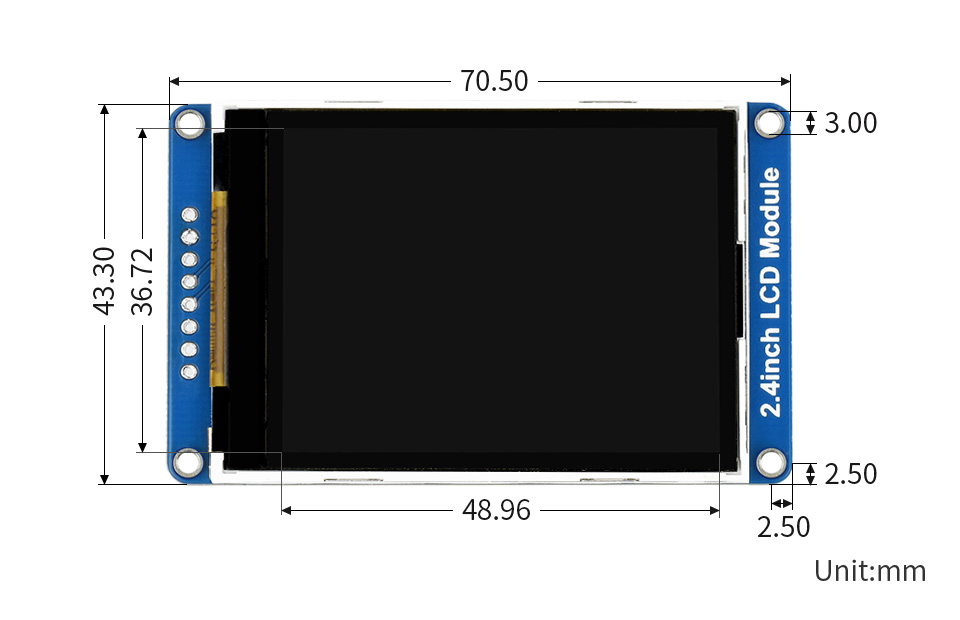

我的尺寸

产品选型

型号	类型	显示颜色	分辨率	显示面积 (mm×mm)	支持接口	驱动芯片	尺寸 (mm×mm)	排针接口
0.49inch OLED Module	OLED	白色	64×32	14.40×11.50	I2C	SSD1315	15.5×13.0	MX1.25端子
0.71inch LCD Module	IPS	65K彩色	160×160	18.00×18.00	4-wire SPI	GC9D01	20.1×22.3	SH1.0端子
0.71inch DualEye LCD Module	IPS	65K彩色	160×160	18.00×18.00	SPI	GC9D01	20.00×51.00	SH1.0端子
0.85inch LCD Module	IPS	65K彩色	128×128	15.21×15.21	4-wire SPI	GC9107	19.0×22.5	MX1.25端子
0.91inch OLED Module	OLED	白色	128×32	22.38×5.58	I2C	SSD1306	36.0×12.5	PH2.0端子
0.95inch RGB OLED (A)	OLED	65K彩色	96×64	20.14×13.42	4-wire SPI	SSD1331	31.7×37.0	弯排针
0.95inch RGB OLED (B)	OLED	65K彩色	96×64	20.14×13.42	4-wire SPI	SSD1331	31.7×37.0	直排针
0.96inch LCD Module	IPS	65K彩色	160×80	21.70×10.80	4-wire SPI	ST7735S	32.5×26.0	PH2.0端子
0.96inch OLED (A)	OLED	黄蓝双色块*	128×64	21.70×11.20	3/4-wire SPI、 I2C	SSD1306	33.0×33.5	弯排针
0.96inch OLED (B)	OLED	黄蓝双色块*	128×64	21.70×11.20	3/4-wire SPI、 I2C	SSD1306	33.0×33.5	直排针
0.96inch OLED Module (C)	OLED	黄蓝双色块*	128×64	21.74×11.18	4-wire SPI、I2C	SSD1315	26.0×26.0	直排针
0.96inch OLED Module (D)	OLED	白色	128×64	21.74×11.18	4-wire SPI、I2C	SSD1315	26.0×26.0	直排针
0.96inch OLED Module (E)	OLED	蓝色	128×64	21.74×11.18	4-wire SPI、I2C	SSD1315	26.0×26.0	直排针
0.96inch RGB OLED Module	OLED	65K彩色	64×128	10.862×21.736	3/4-wire SPI	SSD1357	32.5×26.0	MX1.25端子
1.14inch LCD Module	IPS	65K彩色	240×135	24.91×14.86	4–wire SPI	ST7789	35.0×32.0	PH2.0端子
1.27inch RGB OLED Module	OLED	262K彩色	128×96	25.708×19.28	3/4–wire SPI	SSD1351	42.2×29.0	MX1.25端子
1.28inch LCD Module	IPS	65K彩色	240×240	Φ32.4mm	4-wire SPI	GC9A01	40.4×37.5 Φ37.5	PH2.0端子
1.28inch Touch LCD	IPS (带触摸)	65K彩色	240×240	Φ32.4mm	4-wire SPI、I2C	GC9A01、 CST816S	40.4×37.5 Φ38.5	GH1.25端子
1.3inch LCD Module	IPS	65K彩色	240×240	23.40×23.40	4-wire SPI	ST7789	45.0×31.0	PH2.0端子
1.3inch OLED (A)	OLED	蓝色	128×64	29.42×14.70	3/4-wire SPI、 I2C	SH1106	40.5×37.5	弯排针
1.3inch OLED (B)	OLED	蓝色	128×64	29.42×14.70	3/4-wire SPI、 I2C	SH1106	40.5×37.5	直排针
1.3inch OLED Module (C)	OLED	白色	64×128	14.70×29.42	4-wire SPI、I2C	SH1107	30.0×39.5	PH2.0端子
1.32inch OLED Module	OLED	白色(16灰度)	128×96	26.86×20.14	4–wire SPI、I2C	SSD1327	34.3×30.5	MX1.25端子
1.46inch Touch LCD Module	IPS	16.7M彩色	412×412	36.96×36.96	QSPI、I2C	SPD2010	44.77×44.77	GH1.25端子
1.47inch Touch LCD	IPS	262K彩色	172×320	17.75×32.93	4-wire SPI	JD9853	22.05×41.69	SH1.0连接器、FPC0.5端子
1.47inch LCD Module	IPS	262K彩色	172×320	17.39×32.35	4-wire SPI	ST7789V3	22.0×38.5	PH2.0端子
1.5inch LCD Module	IPS	262K彩色	240×280	24.77×28.90	4-wire SPI	NV3030B	28.5×35.0	GH1.25端子
1.5inch OLED Module	OLED	白色(16灰度)	128×128	26.86×26.86	4-wire SPI、I2C	SSD1327	44.5×37.0	PH2.0端子
1.5inch OLED Module (B)	OLED	白色	128×128	26.855×26.855	4-wire SPI、I2C	SH1107	38.5×44.5	MX1.25端子
1.5inch RGB OLED Module	OLED	65K彩色	128×128	26.86×26.86	3/4-wire SPI	SSD1351	44.5×37.0	PH2.0端子
1.54inch LCD Module	IPS	65K彩色	240×240	27.72×27.72	4–wire SPI	ST7789	50.0×35.0	PH2.0端子
1.54inch Touch LCD Module	IPS	262K彩色	240×240	27.72×27.72	4-wire SPI、I2C	ST7789S	40.2 × 40.2	GH1.25端子
1.54inch OLED Module	OLED	白色	128×64	35.05×17.52	4-wire SPI、I2C	SSD1309	43.0×37.5	MX1.25端子
1.54inch OLED Module (B)	OLED	蓝色	128×64	35.05×17.52	4-wire SPI、I2C	SSD1309	43.0×37.5	MX1.25端子
1.69inch LCD Module	IPS	262K彩色	240×280	27.972×32.634	4-wire SPI	ST7789V2	31.5×39.0	MX1.25端子
1.69inch Touch LCD Module	IPS	262K彩色	240×280	27.972×32.634	4-wire SPI, I2C	ST7789V2	33.13×41.13	GH1.25端子
1.8inch LCD Module	TFT	65K彩色	128×160	28.30×34.50	4-wire SPI	ST7735S	56.5×34.0	PH2.0端子
1.83inch LCD Module	IPS	65K彩色	240×284	29.52×34.93	4-wire SPI	ST7789B	33.0×40.0	MX1.25端子
1.83inch Touch LCD Module	IPS	262K彩色	240×284	29.52×34.93	4-wire SPI、I2C	ST7789P	35.00×42.00	GH1.25端子
1.85inch Touch LCD Module	IPS	262K彩色	360×360	45.68×45.68	QSPI、I2C	ST77916	55.00×55.00	GH1.25端子
1.9inch LCD Module	IPS	262K彩色	170×320	22.70×42.72	4-wire SPI	ST7789V2	51.2×27.3	MX1.25端子
1.9inch Touch LCD	IPS	262K彩色	170×320	23.10×43.12	4-wire SPI、I2C	ST7789V2	52.36×28.80	SH1.0连接器、FPC0.5端子
2inch Capacitive Touch LCD	IPS	262K彩色	240×320	30.60×40.80	4-wire SPI、I2C	ST7789	37.1×58.8	GH1.25端子、18Pin排线插座
2inch LCD Module	IPS	262K彩色	240×320	30.60×40.80	4-wire SPI	ST7789VW	58.0×35.0	PH2.0端子
2.4inch LCD Module	TFT	65K彩色	240×320	36.72×48.96	4-wire SPI	ILI9341	70.5×43.3	PH2.0端子
2.42inch OLED Module	OLED	白色	128×64	55.01×27.49	4-wire SPI、I2C	SSD1309	61.50×39.50	MX1.25端子
2.42inch OLED Module (C)	OLED	黄色	128×64	55.01×27.49	4-wire SPI、I2C	SSD1309	61.50×39.50	MX1.25端子
2.8inch Capacitive Touch LCD	TFT	262K彩色	240×320	43.20×57.60	4-wire SPI、I2C	ST7789	50.54×73.06	GH1.25端子、18Pin排线插座
3.5inch Capacitive Touch LCD	IPS	262K彩色	320×480	48.96×73.44	4-wire SPI、I2C	ST7796S	61.00×92.44	GH1.25端子、18Pin排线插座
*0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成，是双色块屏，不是“双色屏”
