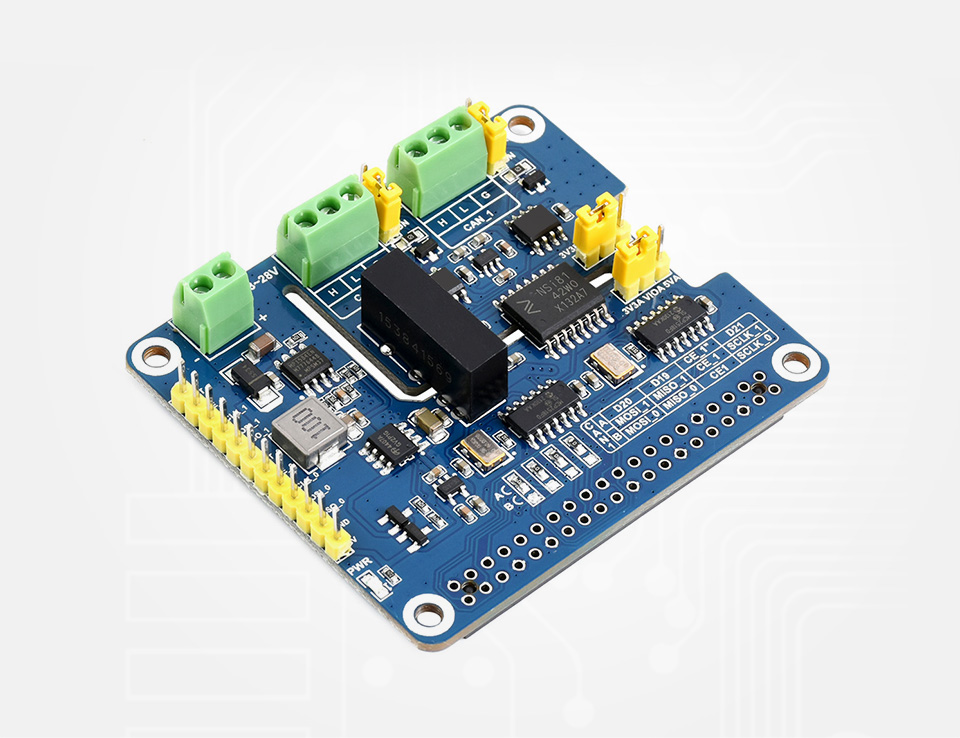

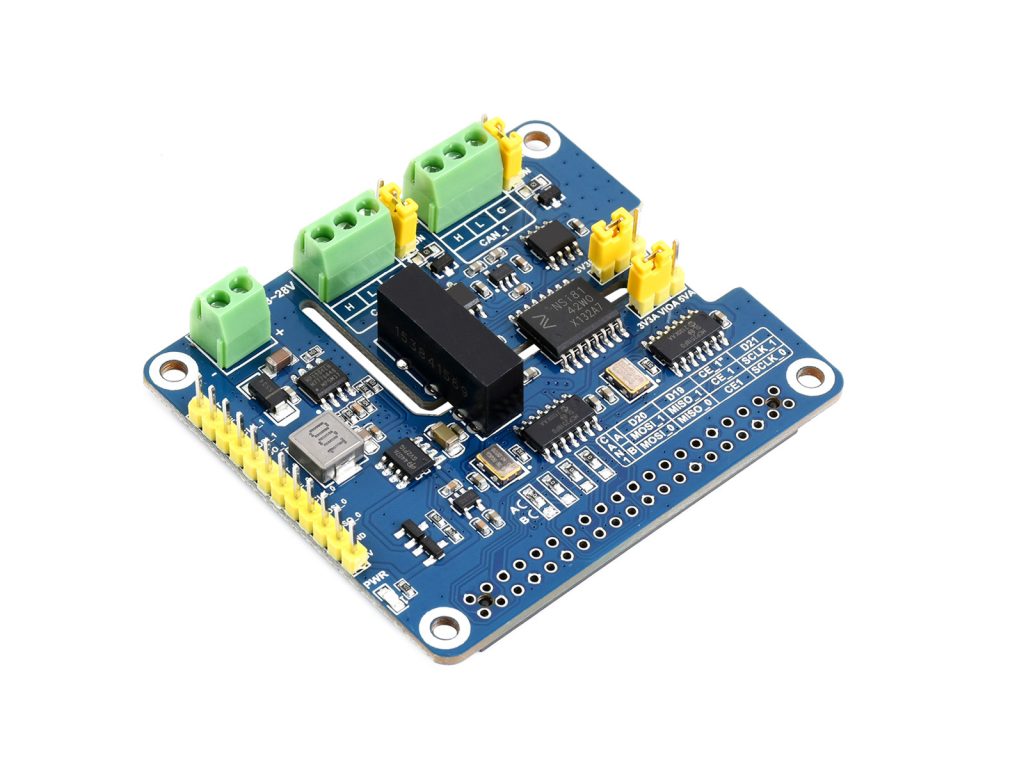

你还在为树莓派没有 CAN 接口而烦恼？或者想要支持更快传输速率、更大数据量或者隔离抗干扰性更强的 CAN 接口？那么，找我就对了，我就是为它量身定做的。我不仅支持传统 CAN 2.0 协议，还支持 CAN FD 协议，数据传输速率更快，数据吞吐量更大。我还板载多种保护电路，包括 500W 的雷击浪涌、静电保护、短路保护和电气隔离，通信更安全可靠。
| CAN 控制器 | MCP2518FD |
|---|---|
| 通信方式 | SPI |
| 供电方式 | 外部供电端子或树莓派 |
| 接线端子输入电压 | DC 8~28V |
| 工作电压 | 5V |
| 逻辑电压 | 3.3V/5V |

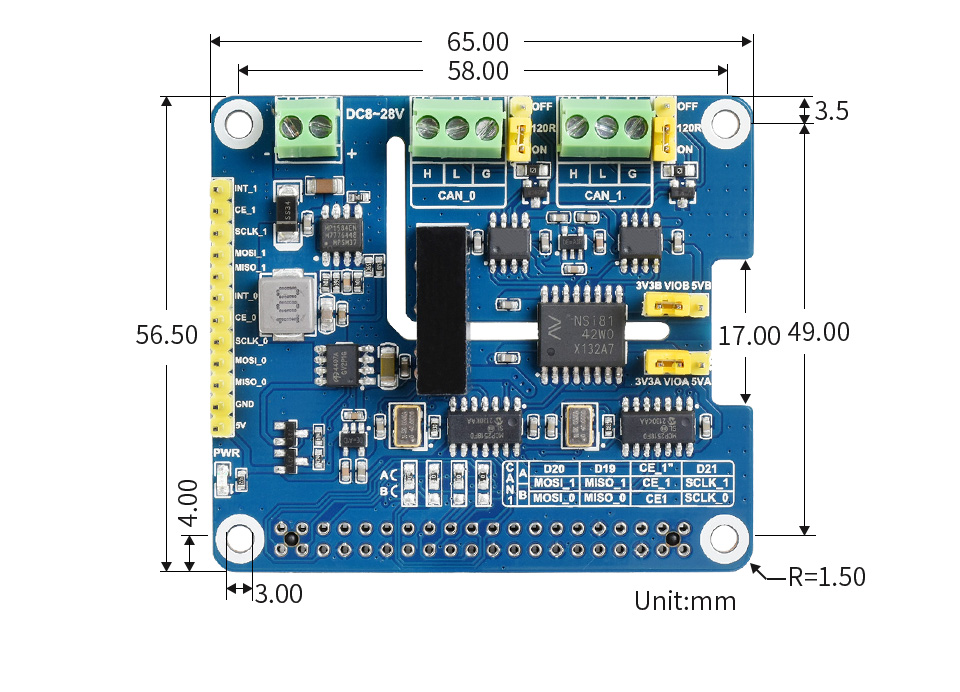

| 产品尺寸 | 65.0 × 56.5mm |
| 跳线说明 | CAN_1 控制引脚配置 | CAN_0 控制引脚配置 | ||
|---|---|---|---|---|
| 片选(CE_1″) | 中断(INT_1) | 片选(CE_0) | 中断(INT_0) | |
| 出厂默认 | SPI1_CE0 (D18) | D24 | CE0 (D8) | D25 |
| 可选方式 | SPI1_CE1 (D17) | D23 | CE1 (D7) | D13 |
| 可选方式 | SPI1_CE2 (D16) | D22 | ||
| 可兼容旧版 | D26 | D16 |

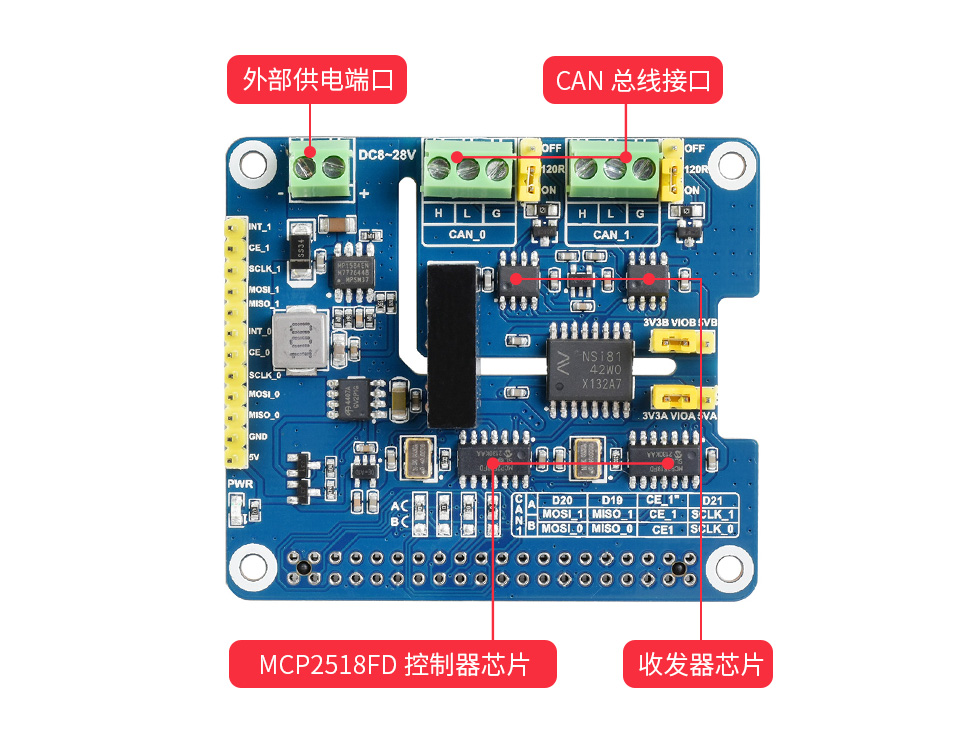

芯片简介

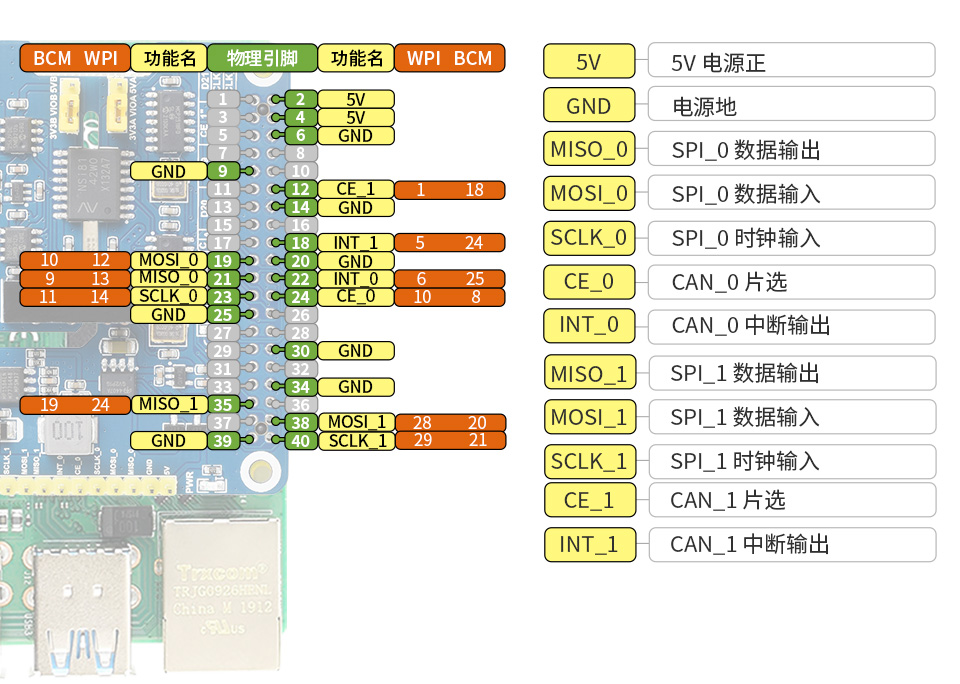

接口简介

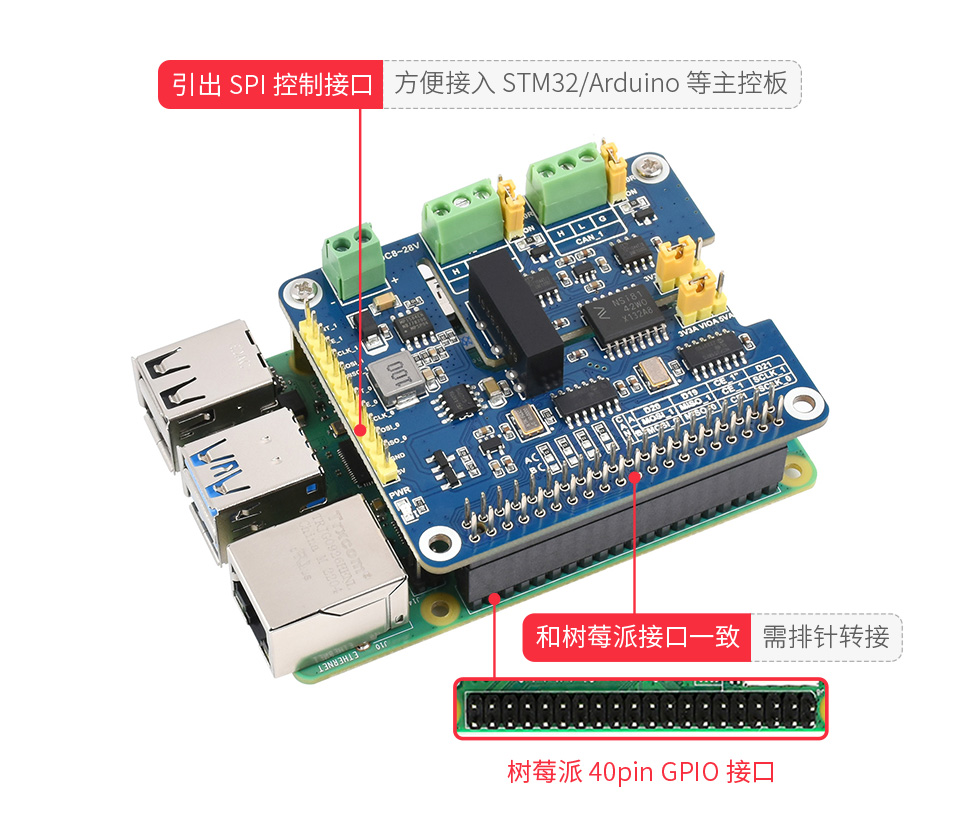

方便接入 Raspberry Pi
8~28V 直流电压输入
方便接入 Arduino 等主控板

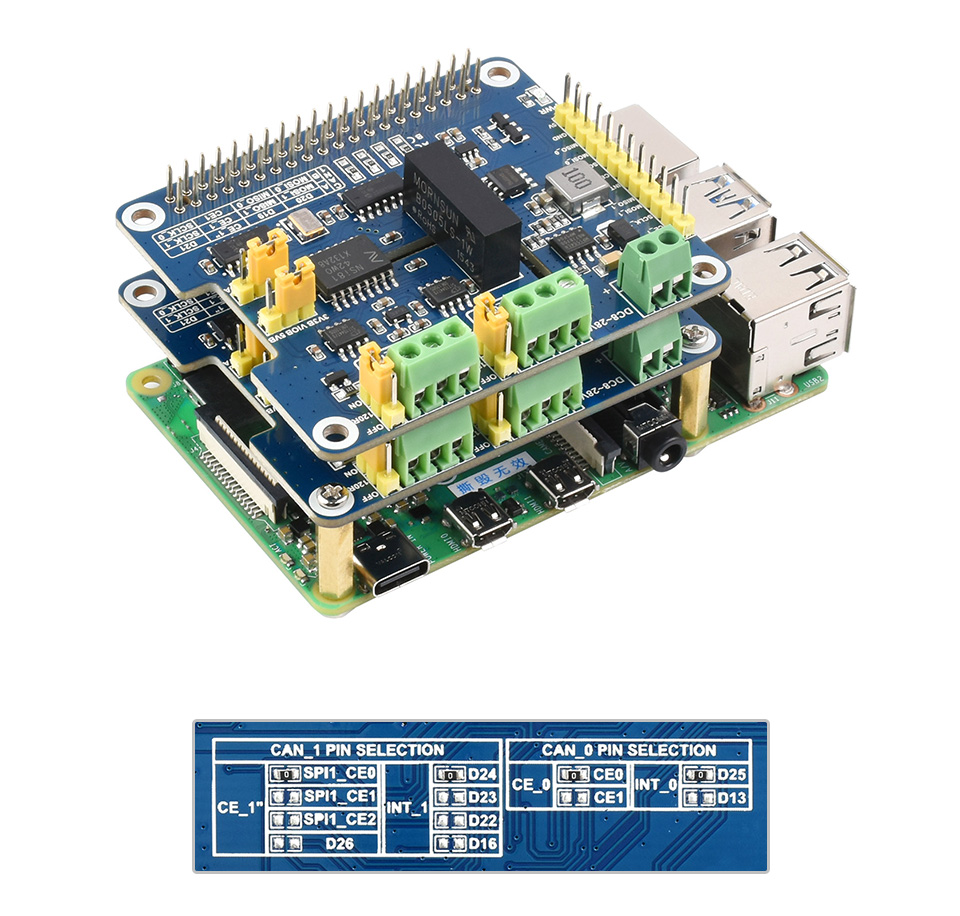

跳线说明
A：CAN_0 与 CAN_1 独立两组 SPI (默认)
B：CAN_0 与 CAN_1 共用一组 SPI

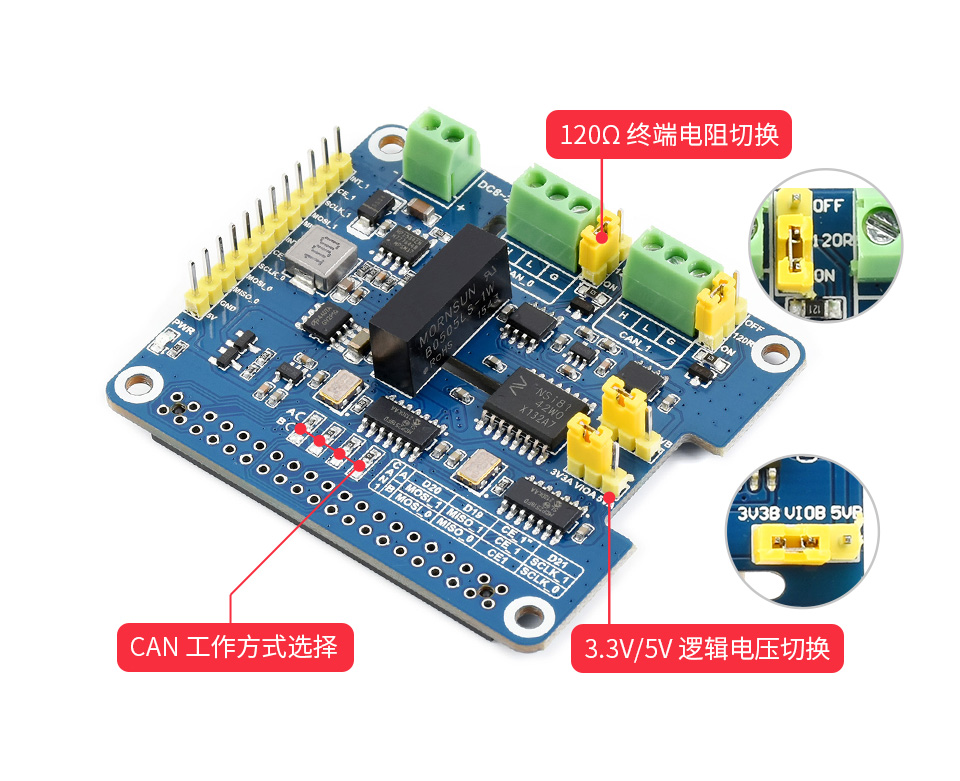

其他器件简介
1
2

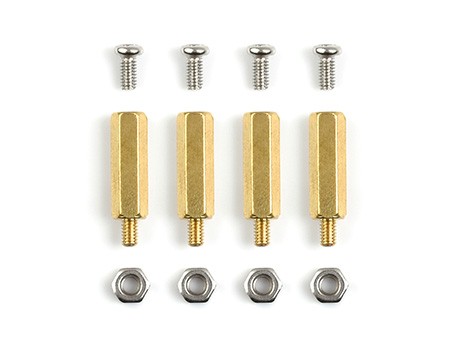

36-angle-M25x15-Copperx4pcs保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
