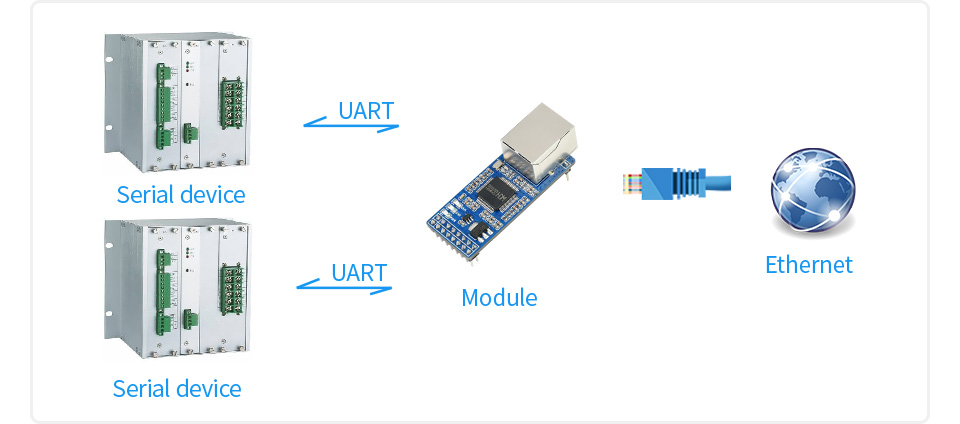

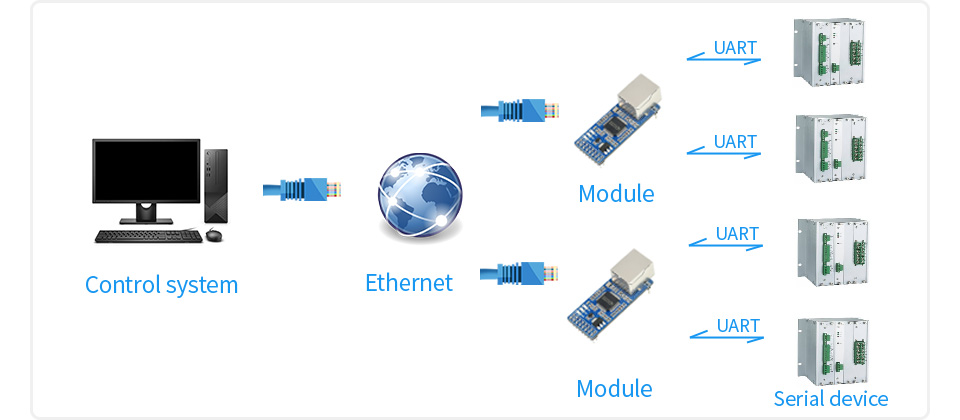

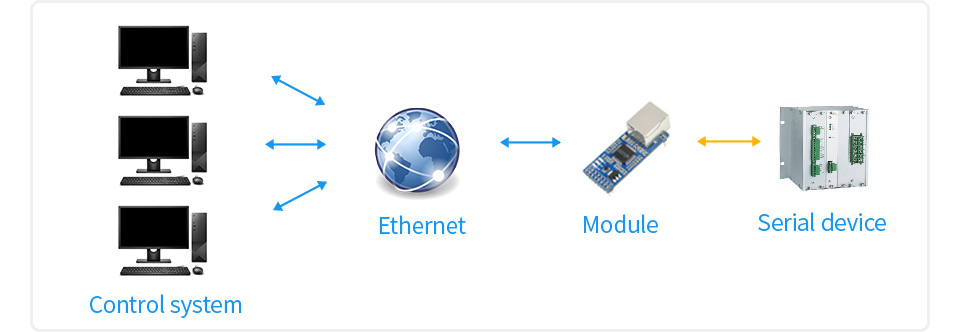

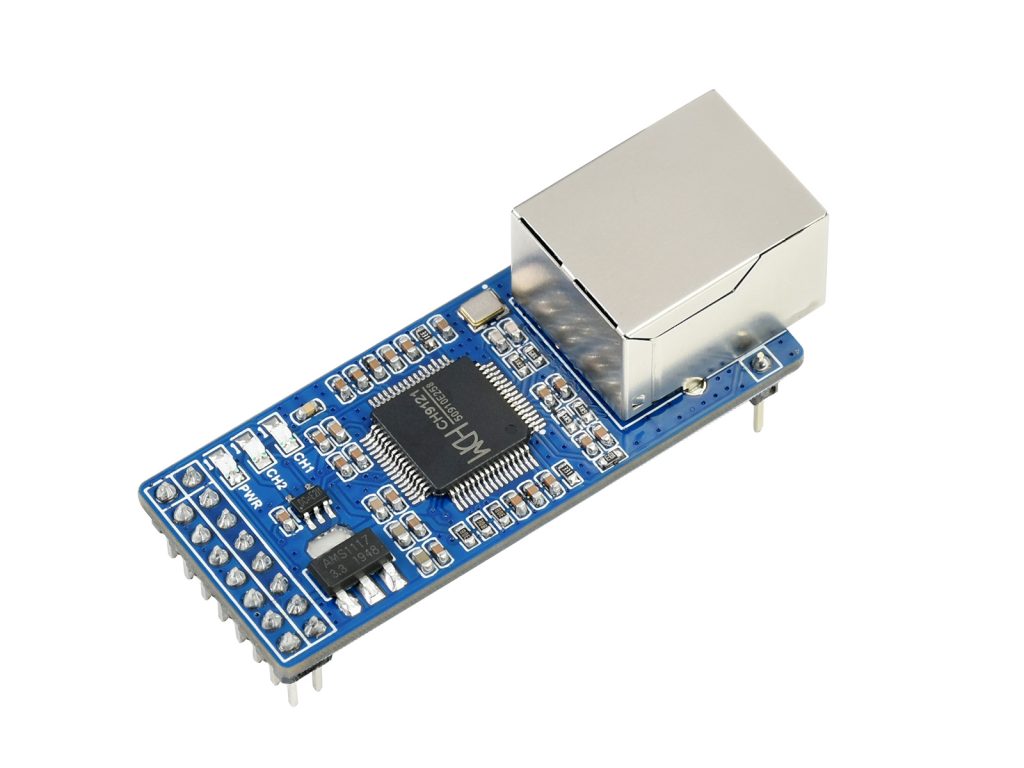

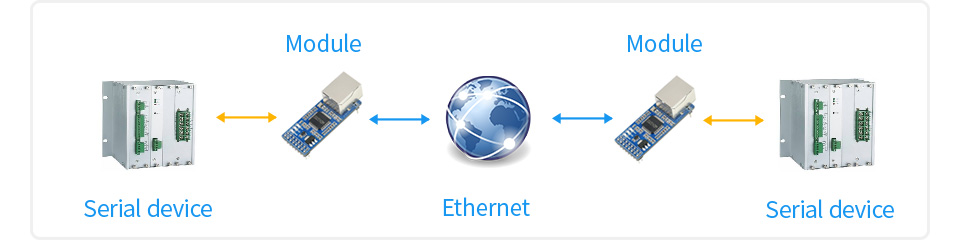

本产品是一款串口转以太网模块，可实现 TTL 串口与 RJ45 网口之间数据的双向透明传输。操作简单，速度快，功耗低，稳定性高，可用于安防物联等领域。
| 供电电压 | 3.3V/5V | 工作电流 | 140mA |
|---|---|---|---|
| 工作模式 | TCP/UDP | 串口波特率 | 300bps ~ 921.6Kbps |
| 串口 TTL 电平 | 兼容 3.3V 和 5V | 存储温度 | -55℃ ~ 125℃ |

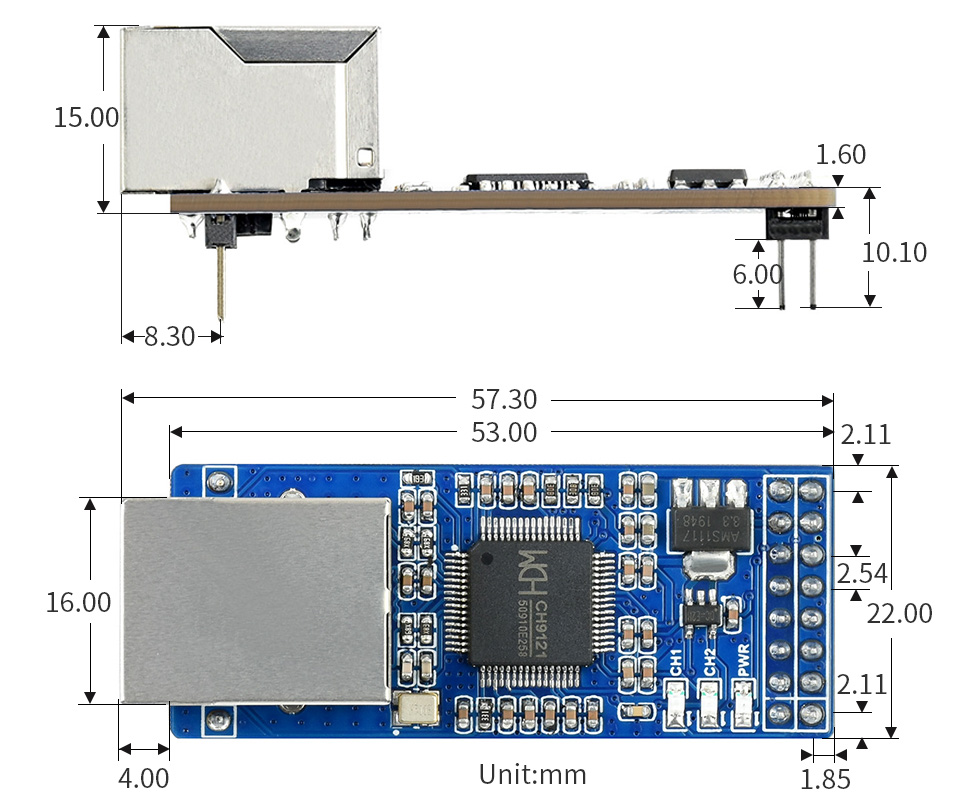

| 工作温度 | -40℃ ~ 85℃ | 产品尺寸 | 53.00 × 22.00mm |

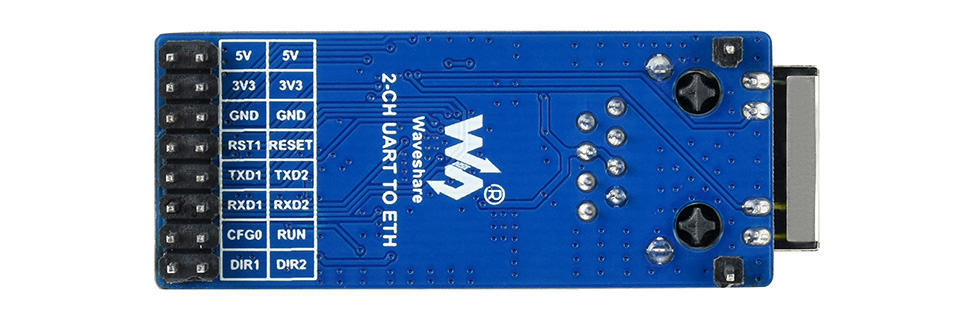

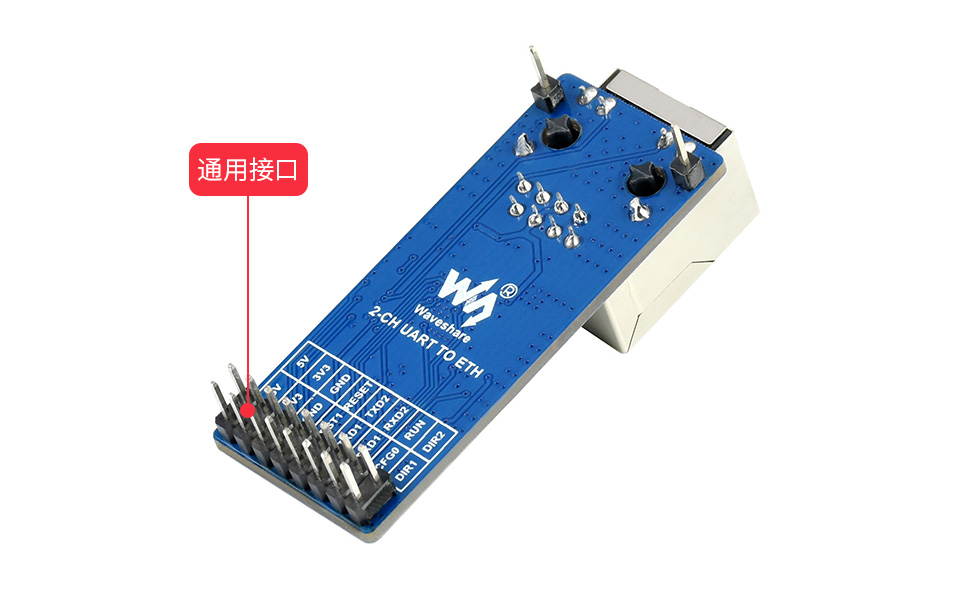

| 5V | 电源正，5V/3.3V 任选一个引脚供电即可 |
|---|---|
| 3V3 | |
| GND | 电源地 |
| RST1 | 外部复位输入，低电平有效 |
| RESET | 恢复出厂设置，芯片上电检测，低电平有效 |
| TXD1 | 异步串口 1 的串行数据输出（默认开启） |
| TXD2 |
异步串口 2 的串行数据输出 （默认关闭） |
| RXD1 | 异步串口 1 的串行数据输入（默认开启） |
| RXD2 |
异步串口 2 的串行数据输入 （默认关闭） |
| CFG0 | 串口配置模式，低电平进入配置，高电平退出配置 |
| RUN | 运行状态指示脚 |
| DIR1 | 控制串口 1 RS485 收发切换（须外接 RS485 接口芯片） |
| DIR2 | 控制串口 2 RS485 收发切换（须外接 RS485 接口芯片） |
