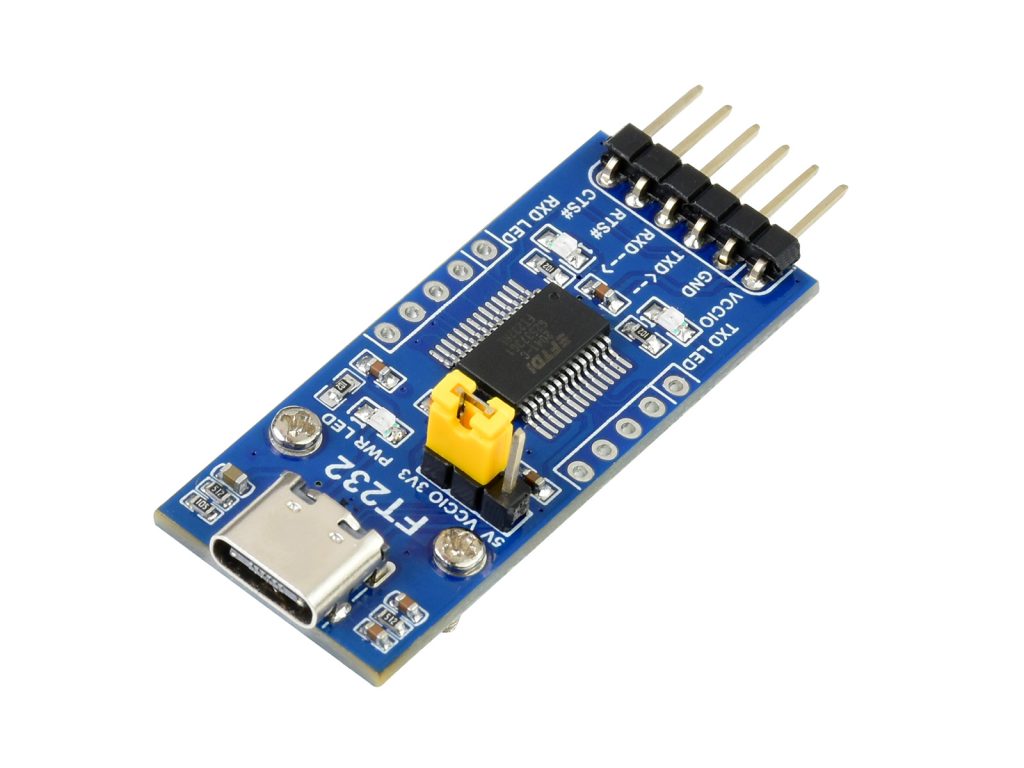

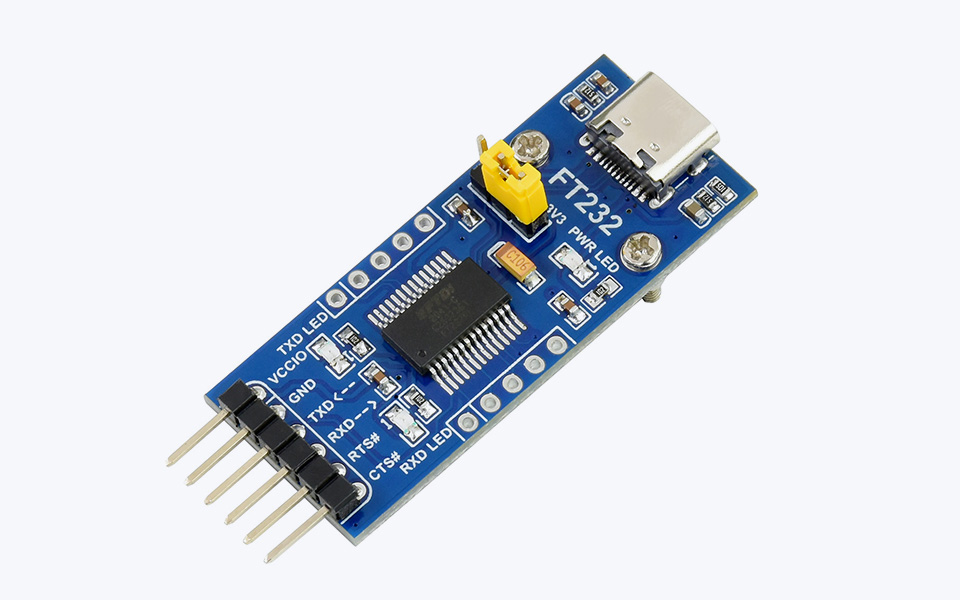

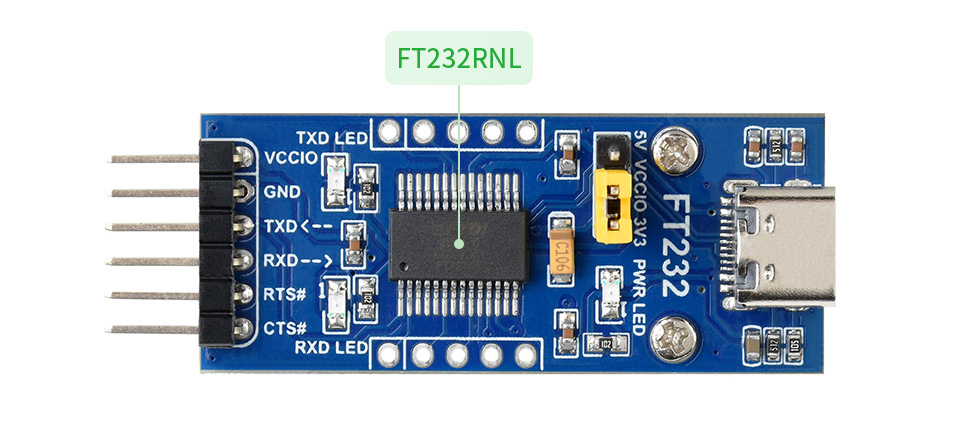

• 采用 FT232RNL 芯片
• 支持 Mac OS、Linux、Android、WinCE、Windows 7/8/8.1/10/11…
• 支持通过跳线帽设置 VCCIO 3 种供电方式
  • VCCIO – 5V：5V 对外供电
  • VCCIO – 3.3V：3.3V 对外供电
  • 不接跳线帽：由外部供电（支持 3.3V ~ 5V）
• 板载 3 个 LED 指示灯：TXD、RXD、PWR
• TXD、RXD、RTS#、CTS# 均采用弯排针引出
• 其余功能 PIN：预留焊盘（可上插或下插接入用户系统；PIN 间距支持插入万用板）

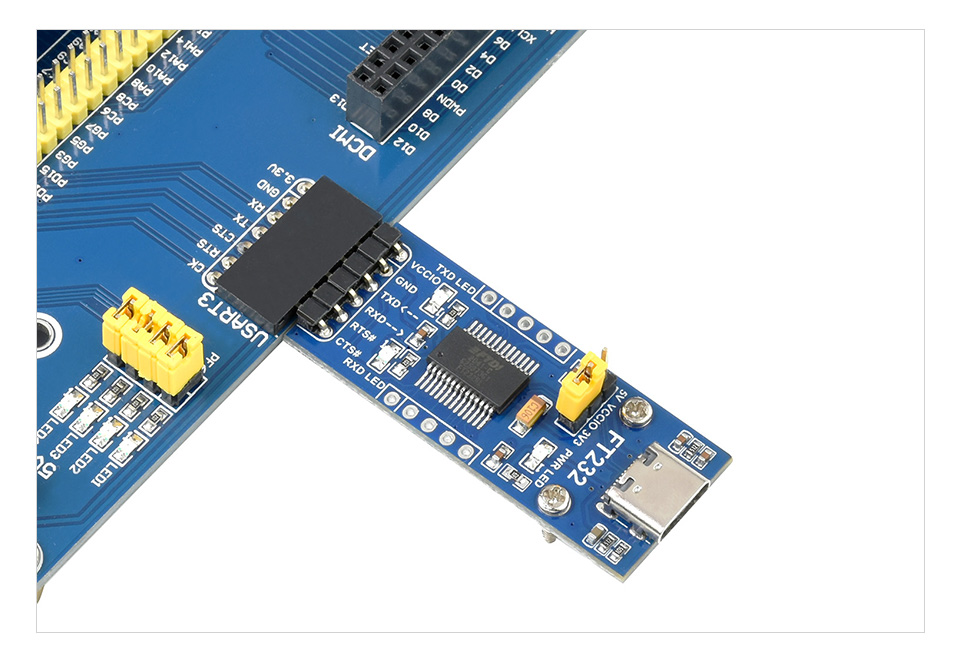

• VCCIO：输出 3.3V/5V (模块由 Type C 供电，须将跳线帽跳到 3.3V/5V)
• GND：接 GND
• TXD：接 MCU.RX (信号流向：MCU.RX << FT232 << PC.TX)
• RXD：接 MCU.TX (信号流向：MCU.TX >> FT232 >> PC.RX)
• RTS：接 MCU.CTS (信号流向：MCU.CTS << FT232 << PC.RTS)
• CTS：接 MCU.RTS (信号流向：MCU.RTS >> FT232 >> PC.CTS)
• 该模块为 Type C 转 TTL 电平，切勿直连 RS232 电平，以免烧坏模块。

• 认准微雪正品
• 专业技术支持
• 丰富的资料教程

1. FT232 USB UART Board (Type C) × 1
2. 杜邦线 散头 6PIN转自定义 × 1

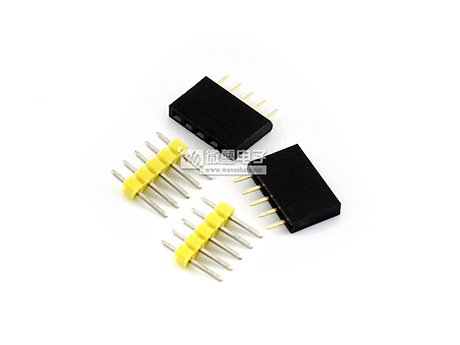

3. 5PIN排针 + 5PIN排座 × 2
