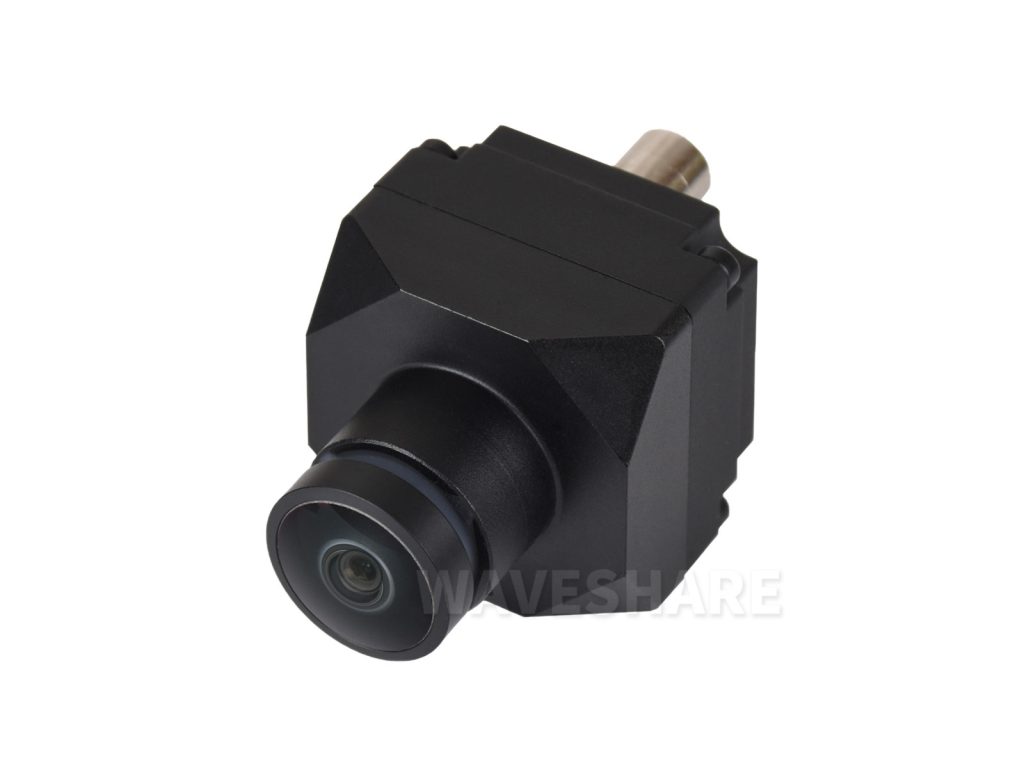

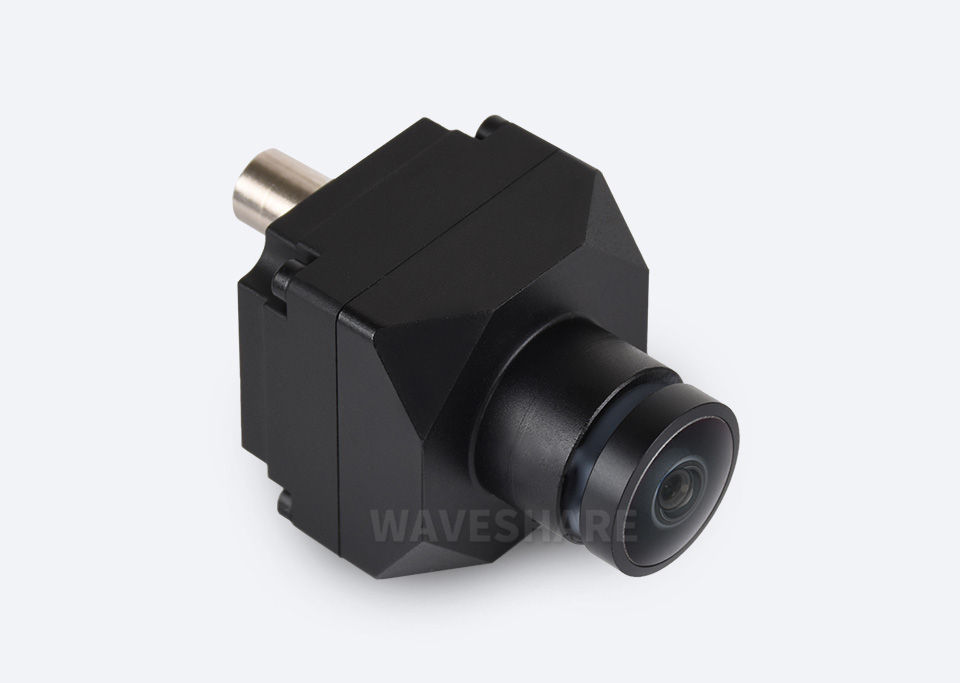

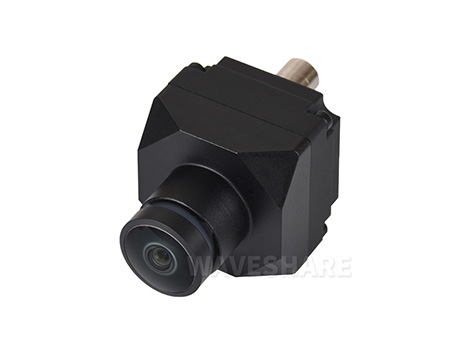

GMSL-3MP-Camera 摄像模组采用 300 万像素车规级 CMOS 图像传感器，集成 MAXIM MAX96717G GMSL 串行器，内置经过专业调校的图像信号处理器 (ISP)，成像效果清晰稳定。整机外壳达到 IP67 防护等级，标配 AA 镜头，出厂前已完成精准对焦与点胶固定，可靠性高，适用于车载等严苛环境。
| 产品型号 | 参数 | GMSL-3MP-Camera-A |
|---|---|---|
| 传感器 | 型号 | 3MP RGGB |
| 分辨率 | 1920 × 1536 | |
| CMOS 尺寸 |
1/2.44inch | |
| 像素尺寸 | 3.0 × 3.0 (um) | |
| 镜头 | 视场角 (FoV) |
120°(H) × 92.6°(V) |
| 光圈 (F.No) |
1.6 | |
| 焦距 (EFL) |
3.02mm | |
| ISP | 内置 | |
| 帧率 | 1920 × 1536@30fps | |
| HDR (高动态成像) |
支持 | |
| 动态范围 | 120dB | |
| 输出格式 | YUV422@8bit | |
| 串行器 | 型号 | MAXIM MAX96717G |
| I2C 地址 | 0x80 (8 位地址) | |

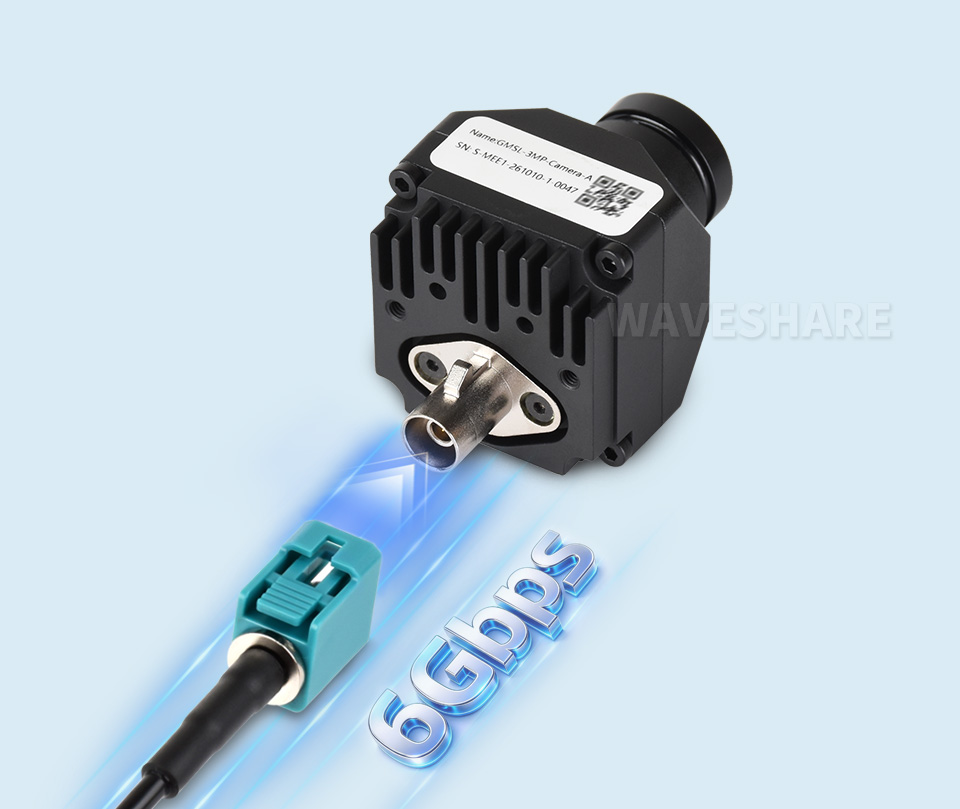

| 摄像头接口 | Fakra Z Code | |
| 工作电压 | 9 ~ 12V PoC | |
| 工作电流 | <340mA@12V | |
| 工作温度 | -40°C ~ 85°C | |
| 防护等级 | IP67 | |
仍可清晰还原暗部与亮部细节
| 型号 | 传感器 | 像素 | 分辨率 | 帧率
(FPS) |
视场角
(H × V) |
串行器 | ISP | 防水等级 |
|---|---|---|---|---|---|---|---|---|
| GMSL-1MP-Camera-A | – | 1MP | 1280×960 | 30 | 196°(H)×151°(V) | MAX96701 | 内置 | IP67 |
| GMSL-1MP-Dual-Camera-A ① | – | 1MP | 1280×800 | 30 | 120°(H)×76°(V) | MAX96717G | 内置 | – |
| GMSL-2MP-Camera-A | – | 2MP | 1920×1080 | 30 | 195°(H)×152°(V) | MAX96717F | 内置 | IP67 |
| GMSL-2MP-Camera-B | – | 2MP | 1920×1080 | 30 | 118.4°(H) × 62.6°(V) | MAX96717F | 内置 | IP67 |
| GMSL-3MP-Camera-A（本款） | – | 3MP | 1920×1536 | 30 | 120°(H) × 92.6°(V) | MAX96717G | 内置 | IP67 |
| ISX031-GMSL-Camera-H60 ② | Sony ISX031 | 3MP | 1920×1536 | 30 | 64.9°(H)×50.6°(V) | MAX96717 | 内置 | IP67 |
| ISX031-GMSL-Camera-H100 | Sony ISX031 | 3MP | 1920×1536 | 30 | 100°(H)×78.5°(V) | MAX96717 | 内置 | IP67 |
| ISX031-GMSL-Camera-H120 ② | Sony ISX031 | 3MP | 1920×1536 | 30 | 118.4°(H)×91.56°(V) | MAX96717 | 内置 | IP67 |
| ISX031-GMSL-Camera-H190 | Sony ISX031 | 3MP | 1920×1536 | 30 | 197°(H)×162.3°(V) | MAX96717 | 内置 | IP67 |
| ① 该摄像头为双目摄像头，此处列出分辨率和视场角为单目的数据
② 对 ISX031-GMSL-Camera-H60 和 ISX031-GMSL-Camera-H120 版本有需求请咨询销售了解 |
||||||||
资料路径：https://docs.waveshare.net/GMSL-3MP-Camera-A
1GMSL-3MP-Camera-A 主机 × 1

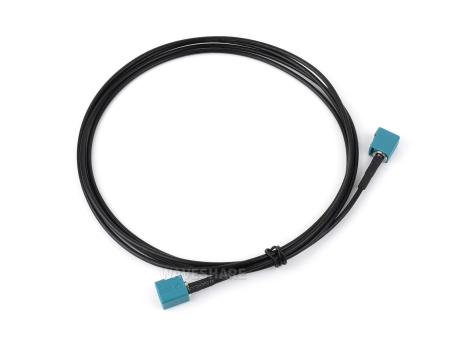

2Fakra-Dual-Female-Cable-174-2M × 1| 型号 | 36021 |
|---|---|
| 品牌 | 微雪电子/WAVESHARE |
| brand | 微雪电子/WAVESHARE |
| 库存状态 | 现货 |
| 发货地 | 广东 · 深圳 |
