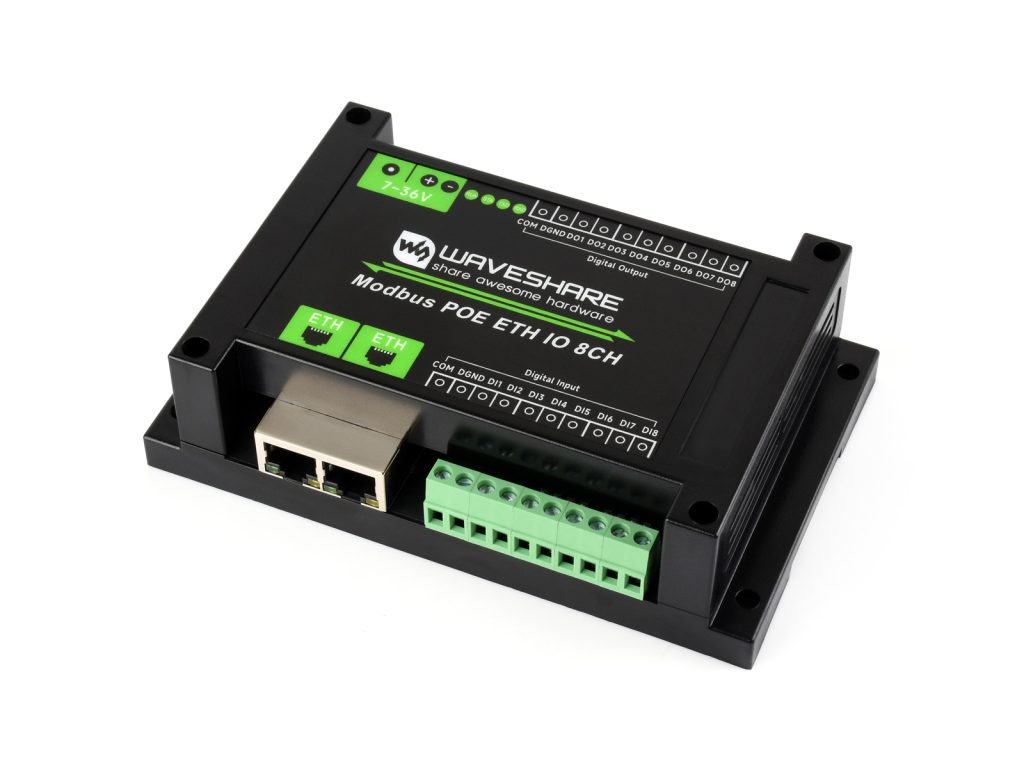

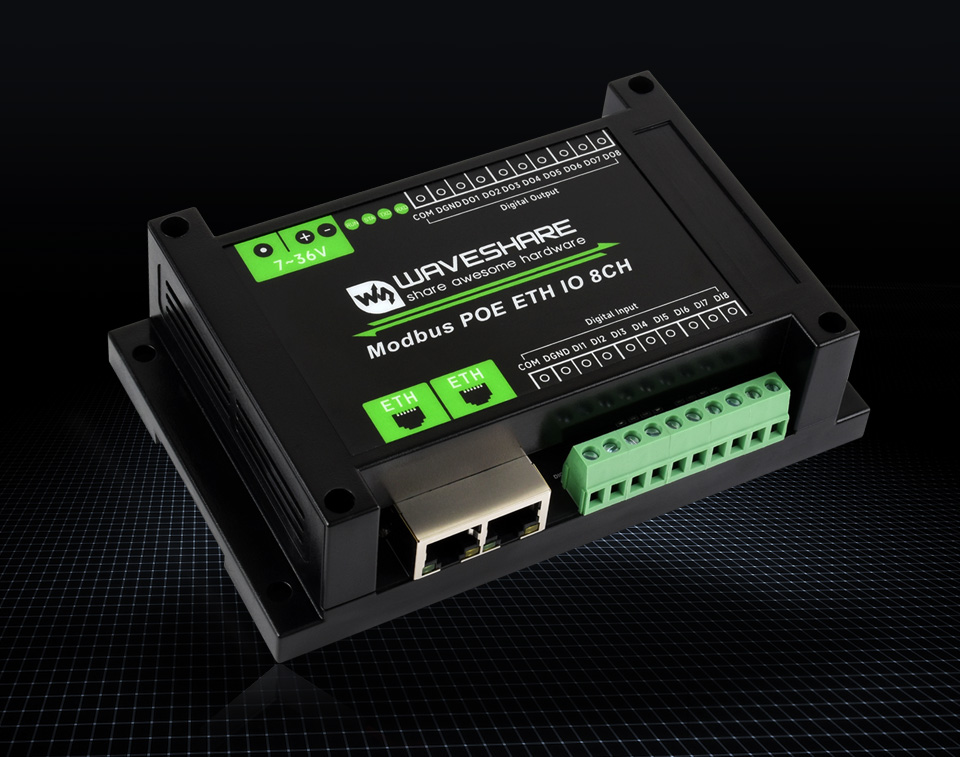

工业级 8 路以太网数字量
输入输出模块

支持 Modbus 协议、PoE 供电，联动控制，DC 7V ~ 36V 宽电压供电

基本功能

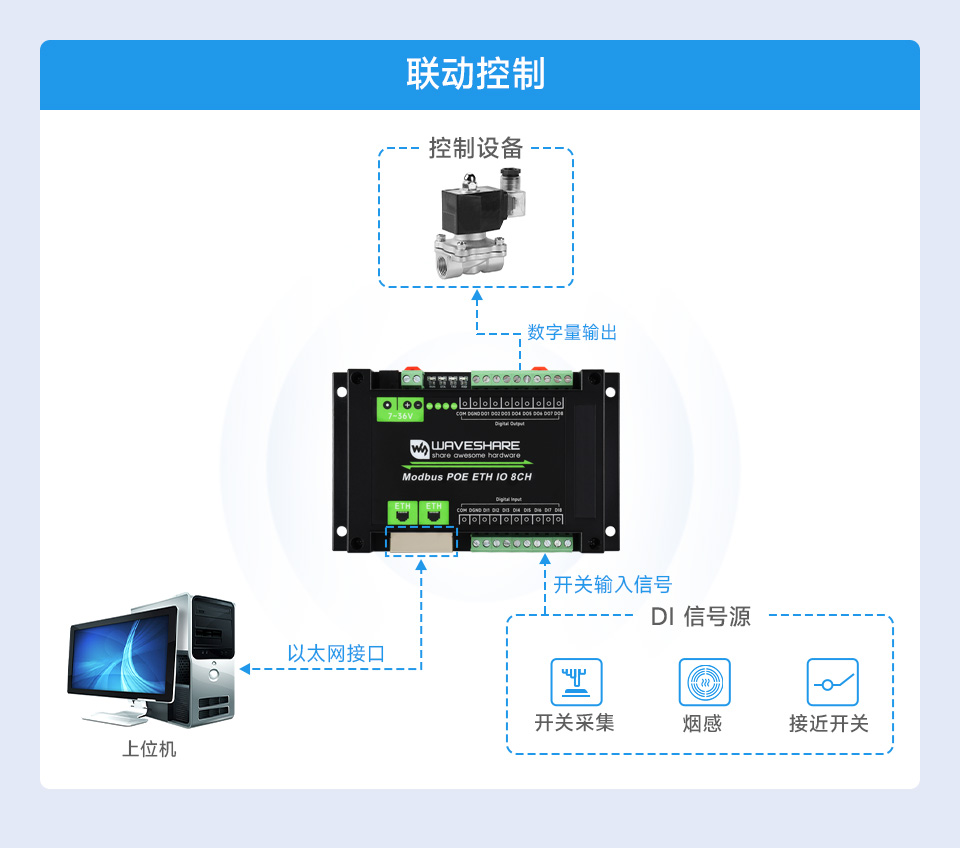

支持通过以太网发送 Modbus RTU/TCP 协议指令读取开关量输入，从而根据输入控制数字量输出

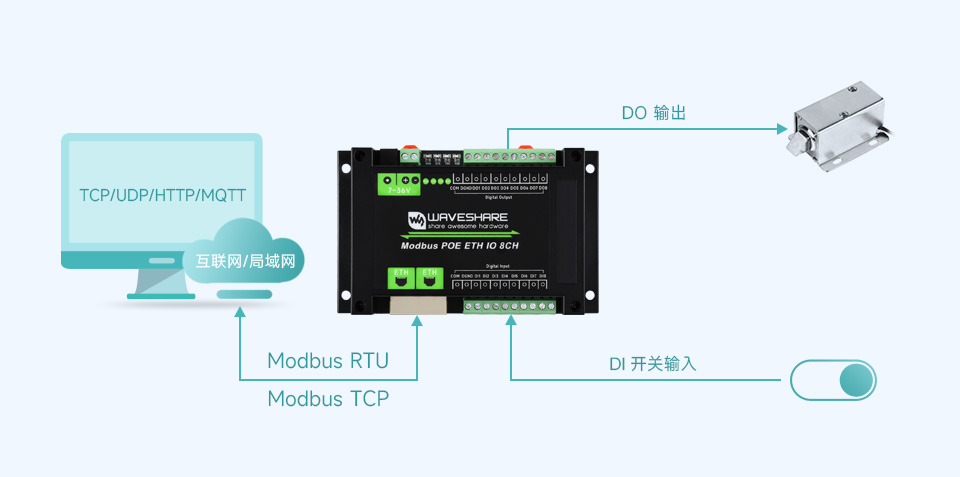

支持多组通信模式
采用 Modbus 协议

支持 TCP 服务端、TCP 客户端、UDP 模式、UDP 组播、HTTP、MQTT，支持 Modbus RTU 协议和 Modbus TCP 协议

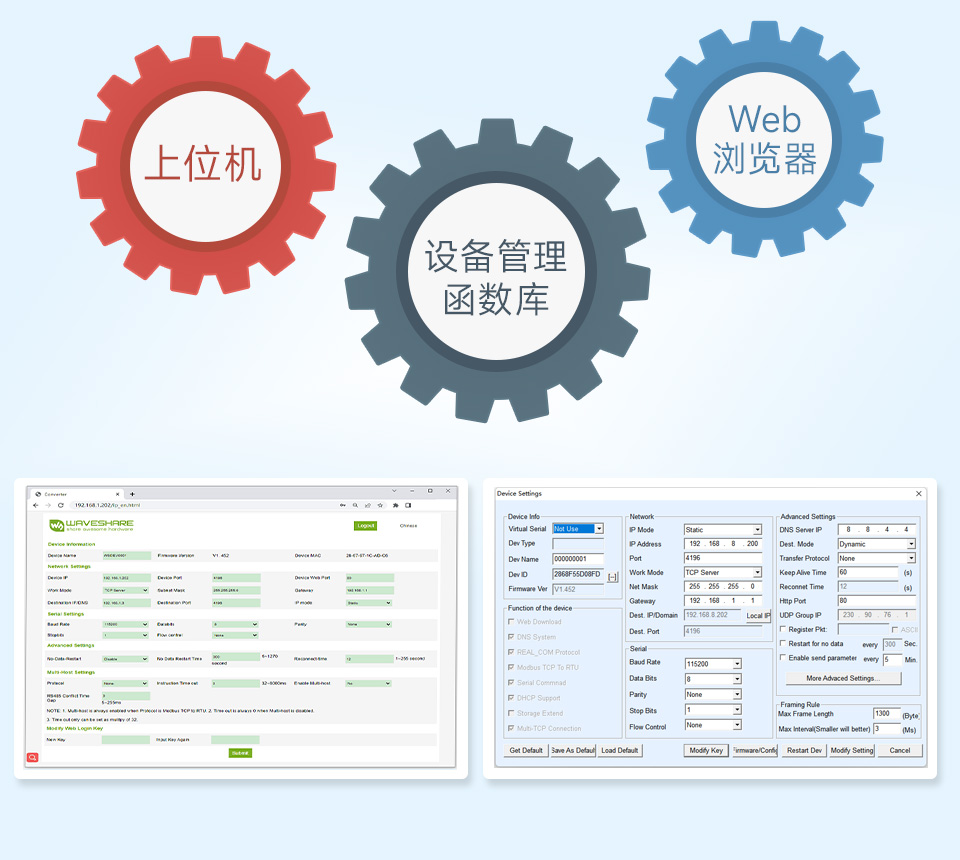

多种配置方式

支持软件配置、Web 浏览器配置，支持 DHCP 动态获得 IP、DNS 协议连接域名服务器地址

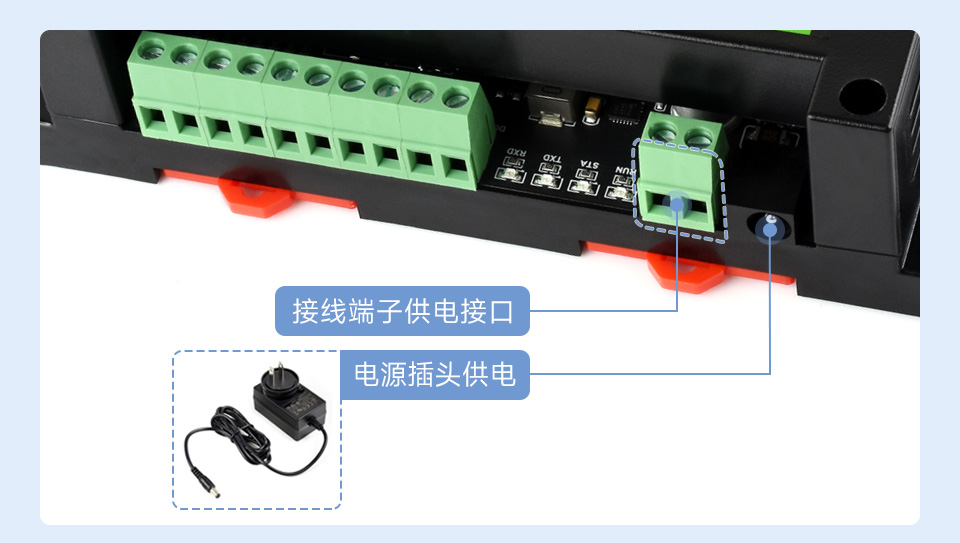

多种方式供电，宽电压输入

电源插头式：直接使用电源插头供电，
端子式供电：DC 7V ~ 36V 宽电压范围输入，

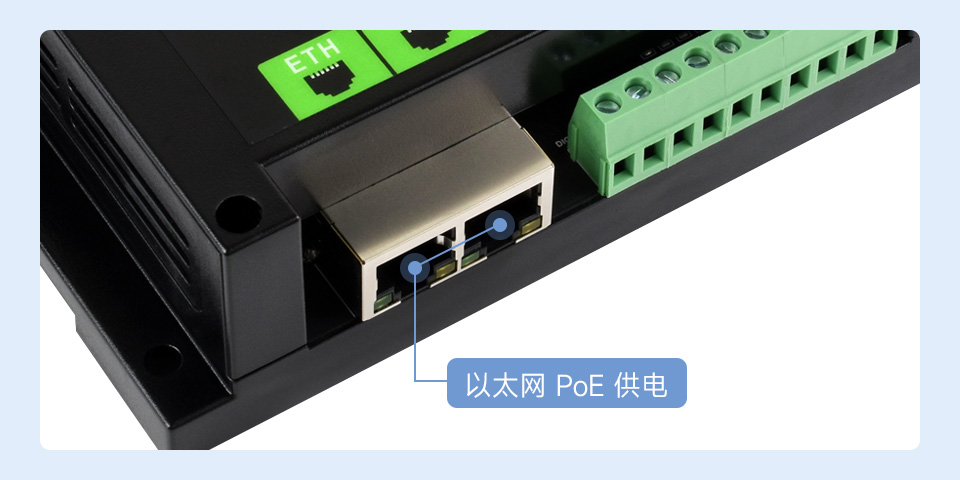

以太网 PoE 供电：适用于 IEEE 802.3af PoE 标准

本产品默认不配备外部电源，如有需要，可选配：12V 电源

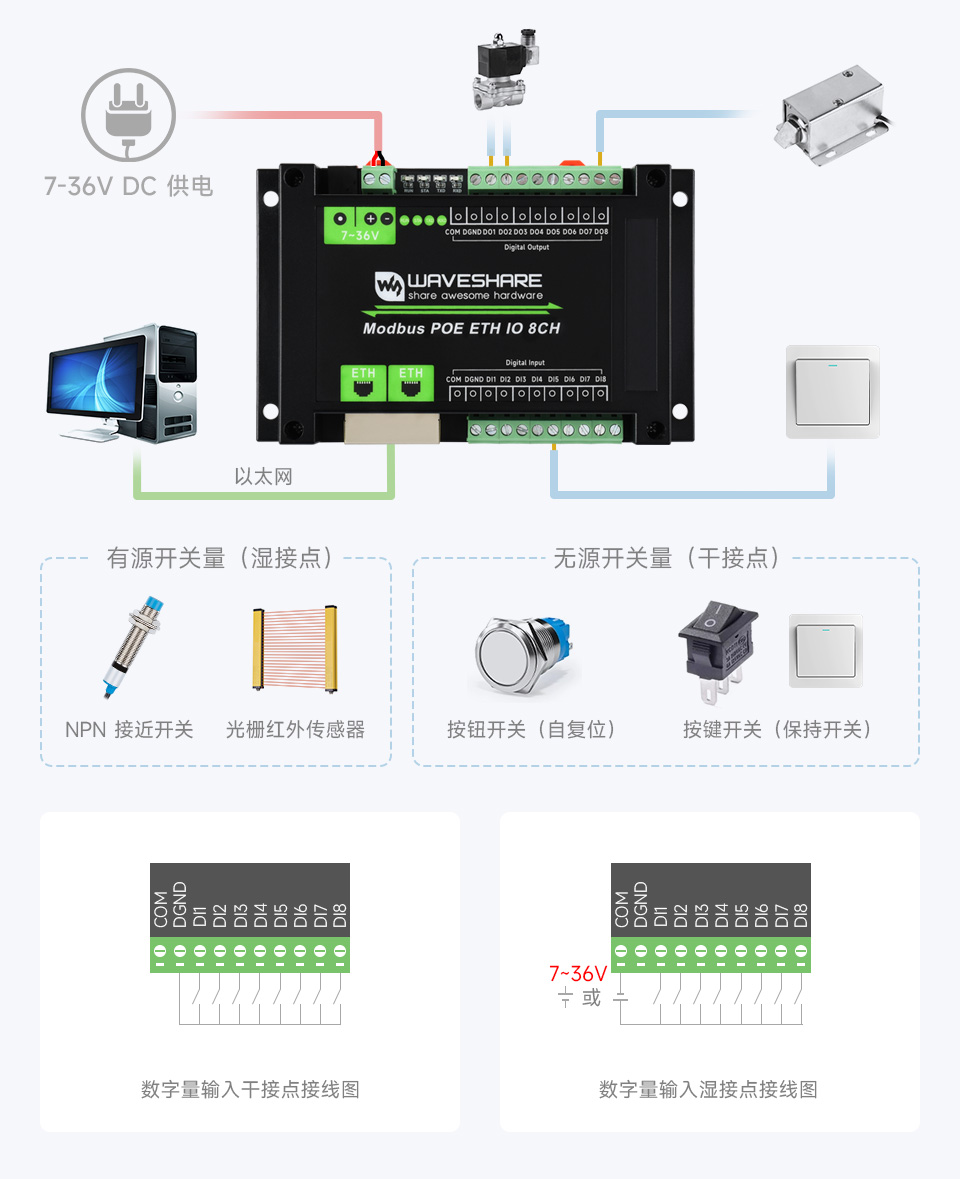

数字量输入输出全隔离

内置隔离电源和双向光耦，支持无源输入和有源输入 (PNP 型或 NPN 型)
达林顿管开漏输出，单通道灌电流可达 500mA，可直接驱动继电器

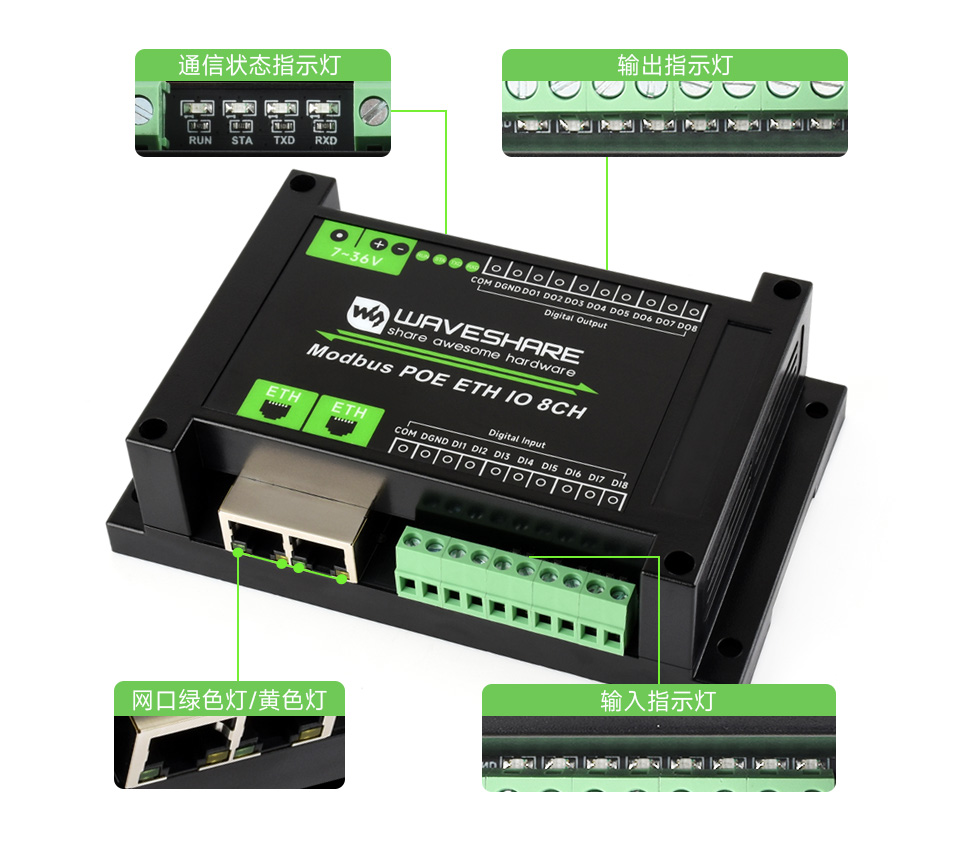

接口和指示灯

带多种指示灯，方便查看模块工作状态

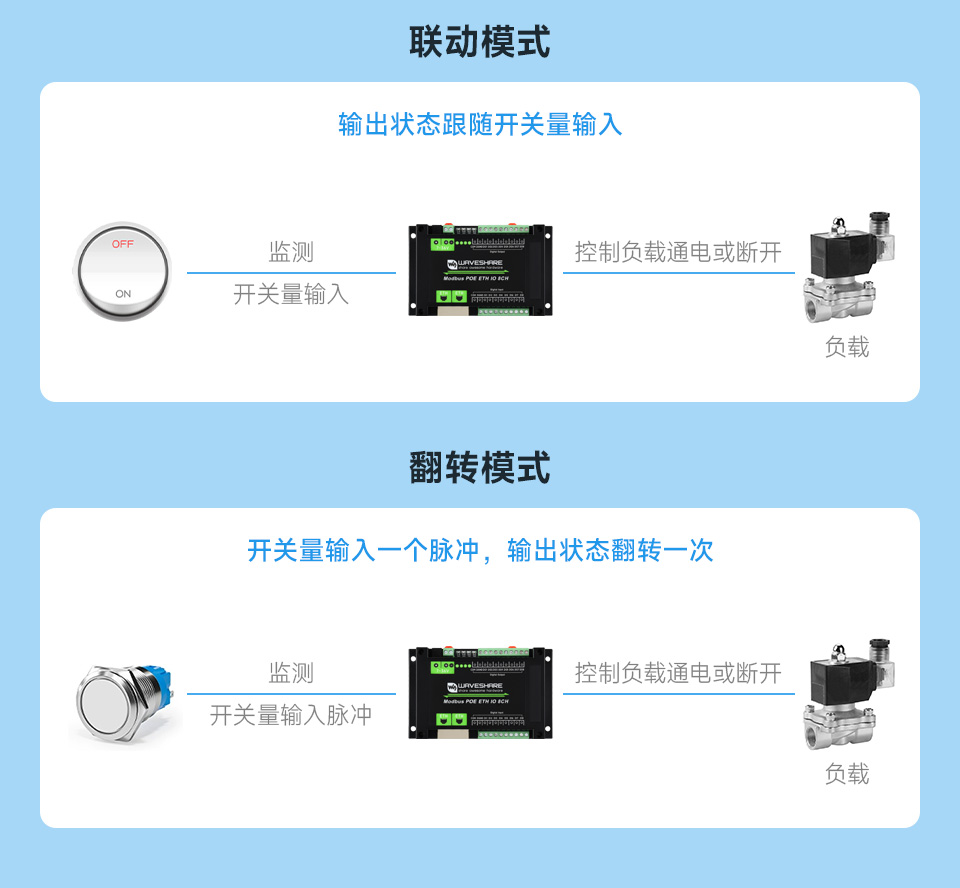

多种模式，适合各种自动化场景

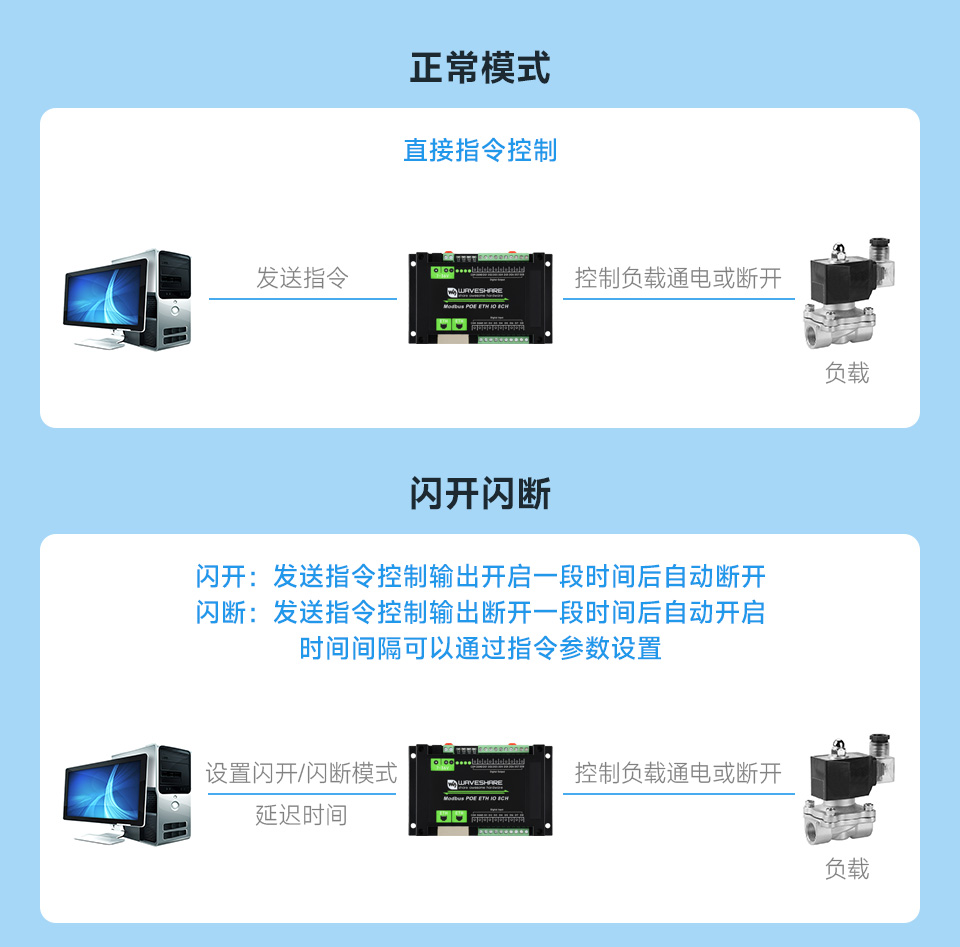

输出支持多种模式控制，每个通道支持独立设置控制模式

注：除了联动模式外，其他模式都同时支持通过指令控制继电器

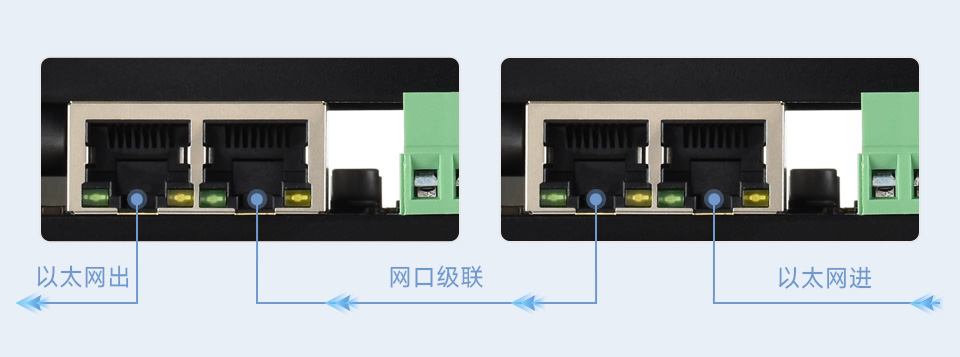

支持网口级联通讯和
PoE 级联供电

板载 2 路网口，均可用于网口通讯和级联，可任接一路用于双串口服务器网口通信，另一路用于级联或给其他设备联网

注：级联中每个模块可单独供电，也可使用 PoE 级联供电

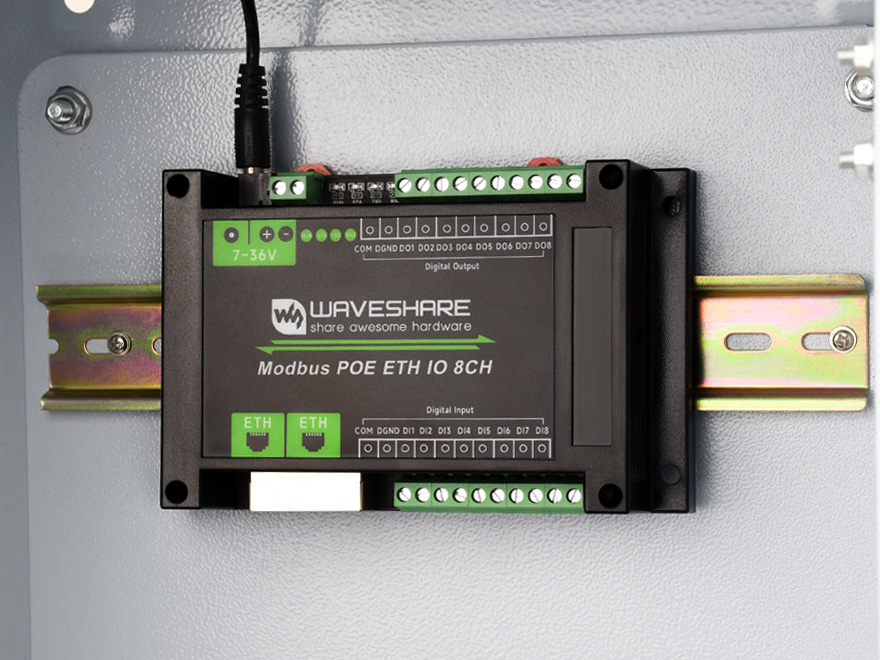

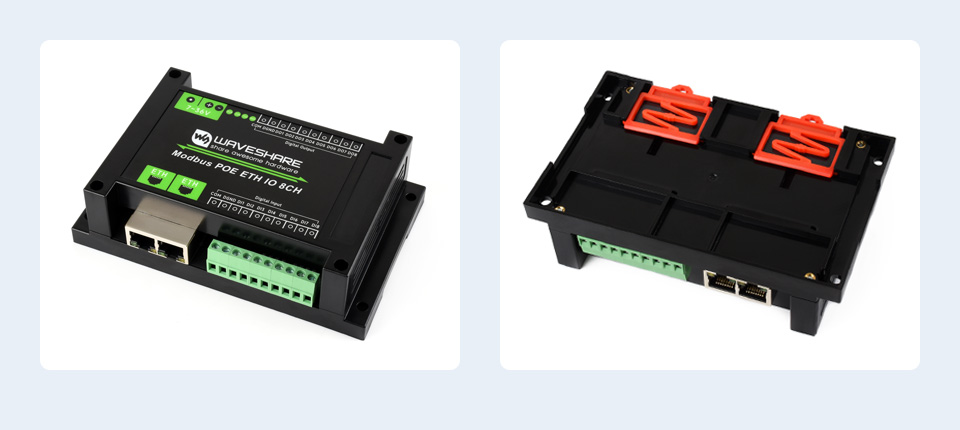

导轨式外壳设计

导轨式 PC 保护外壳，方便安装使用，带外壳更安全

产品展示

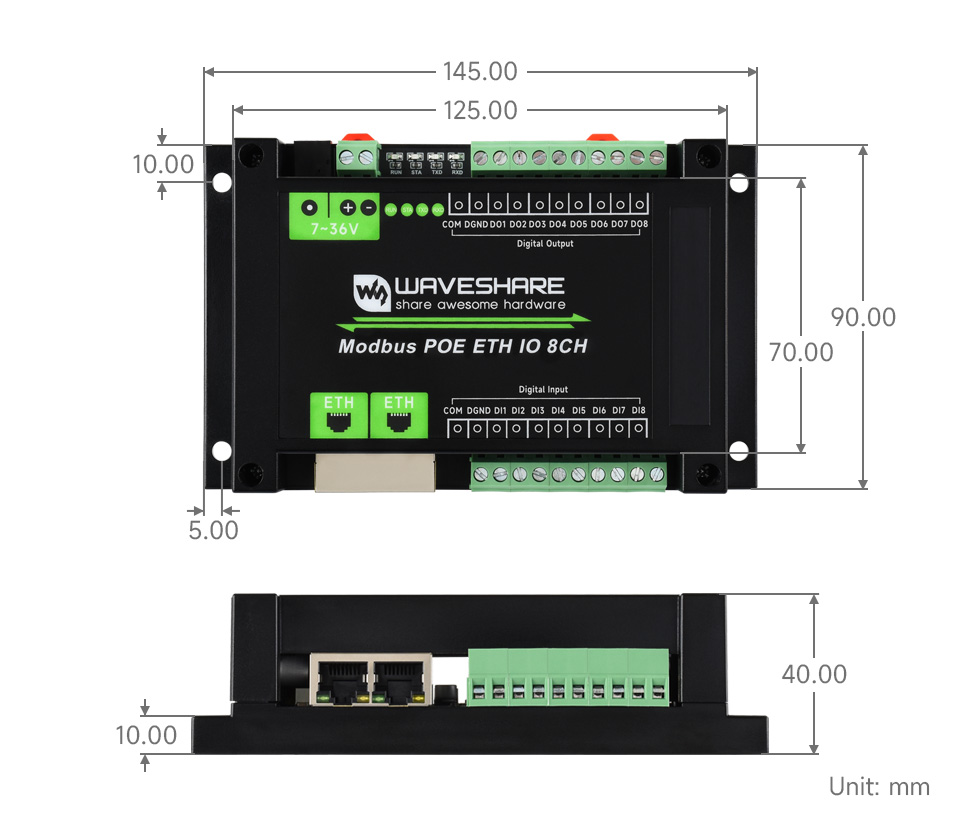

产品尺寸

资料及服务

• 认准微雪正品
• 专业技术支持
• 丰富的资料教程

• 用户手册
• 示例程序
• 使用资料

资料路径：docs.waveshare.net/Modbus_POE_ETH_IO_8CH

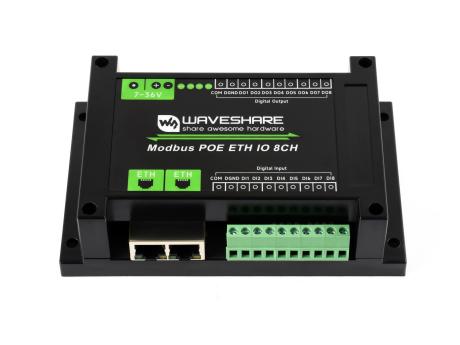

配置清单

1

2screwdriver
