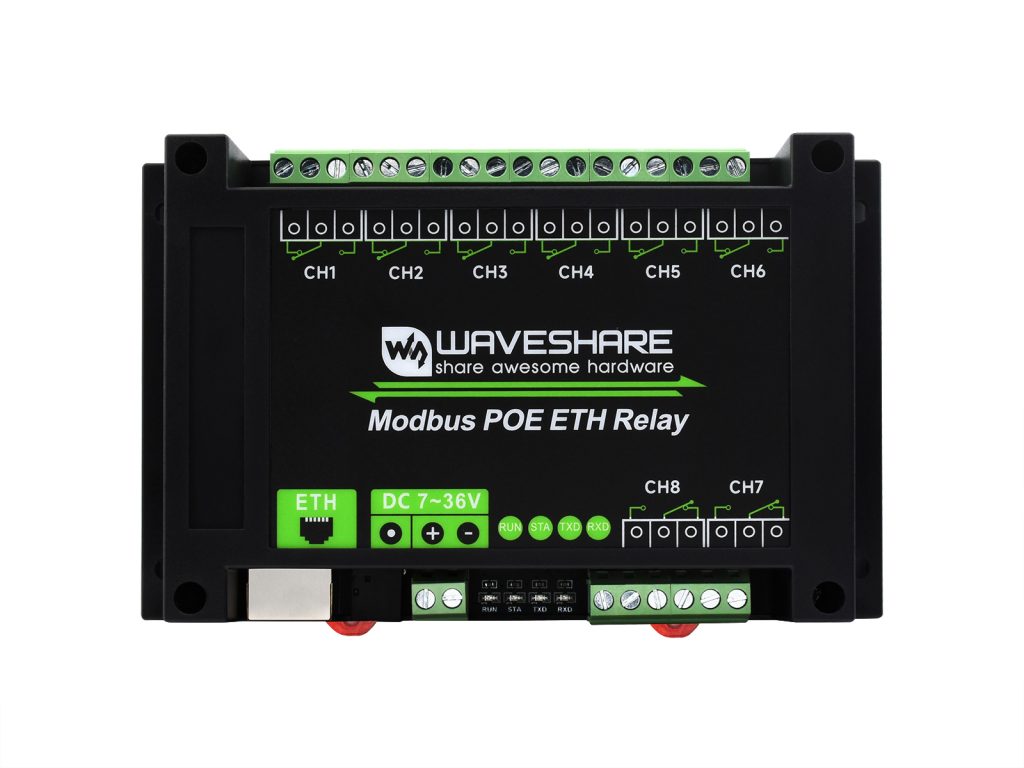

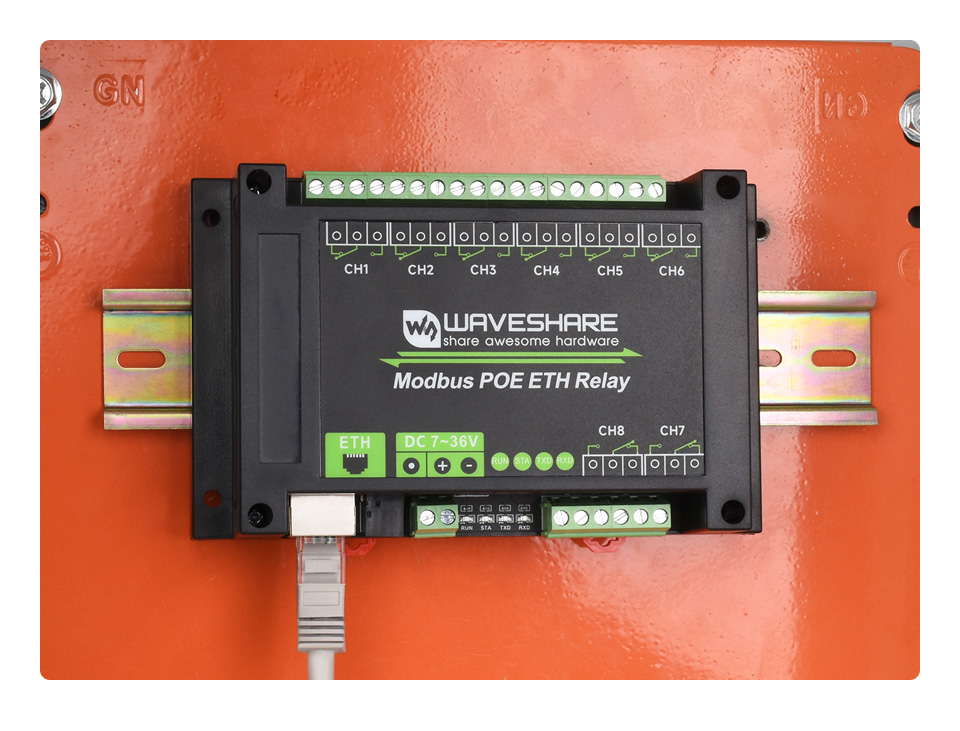

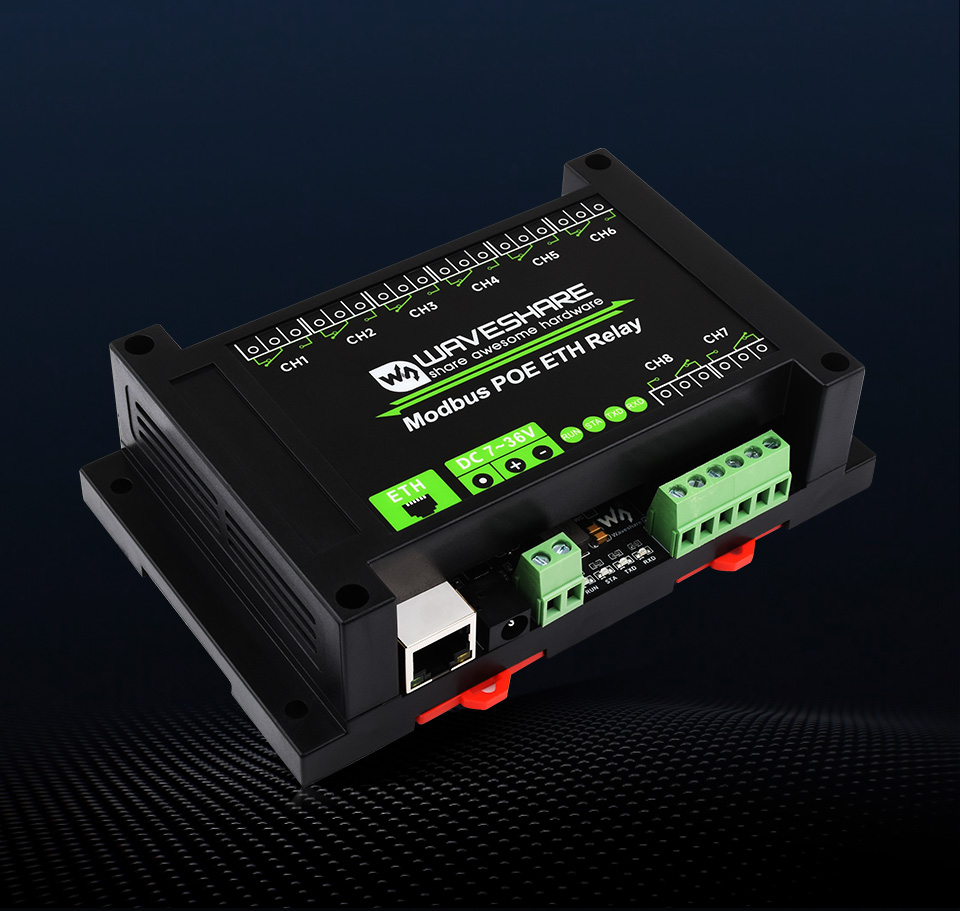

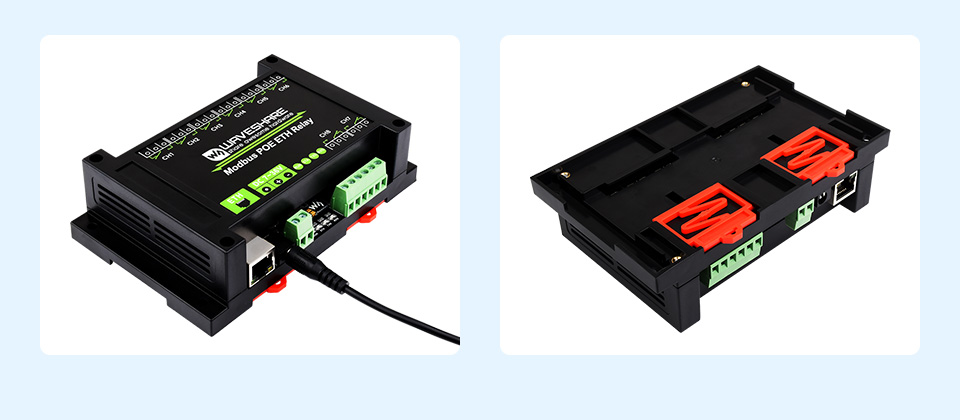

本产品是一款专门为工业环境应用设计的以太网接口控制的 8 路继电器模块，采用 Modbus RTU/Modbus TCP 协议，支持 PoE 网口供电，ABS 导轨式外壳设计。本产品操作简单，具有通信速度快、稳定、可靠、安全等特点，可适用于各种通信要求较高的工控设备或应用。
| 供电方式 | PoE 网口，DC 5.5*2.1 电源接口 或 接线端子 (7~36V) |
|---|---|
| 通信接口 | PoE 网口，支持 IEEE 802.3af 标准 |
| 继电器路数 | 8 路 |
| 触点类型 | 一常开、一常闭 |

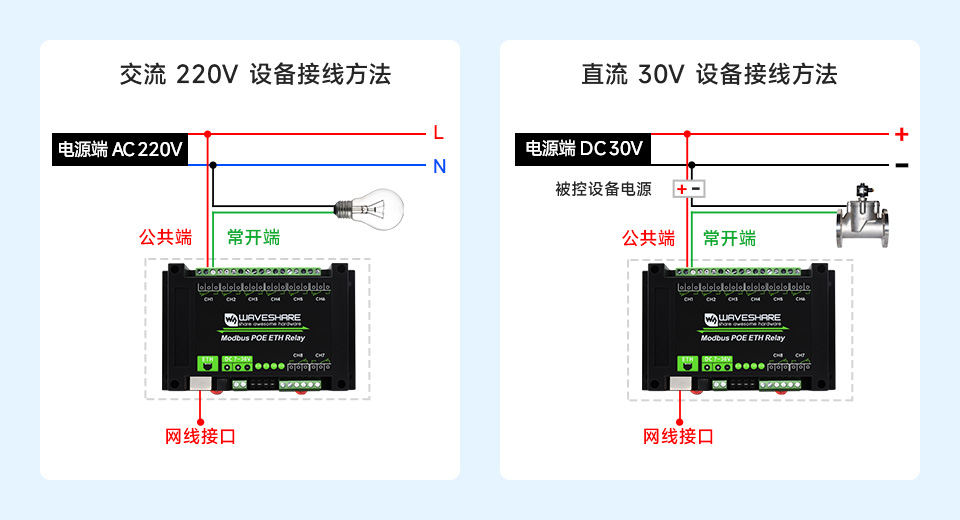

| 触点负载 | ≤10A 250V AC 或 ≤10A 30V DC |

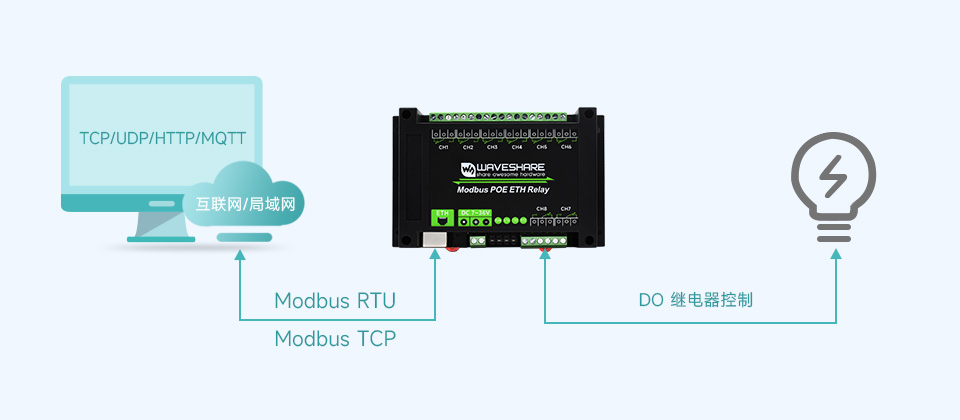

| Modbus 协议 | Modbus RTU 协议或 Modbus TCP 协议 |

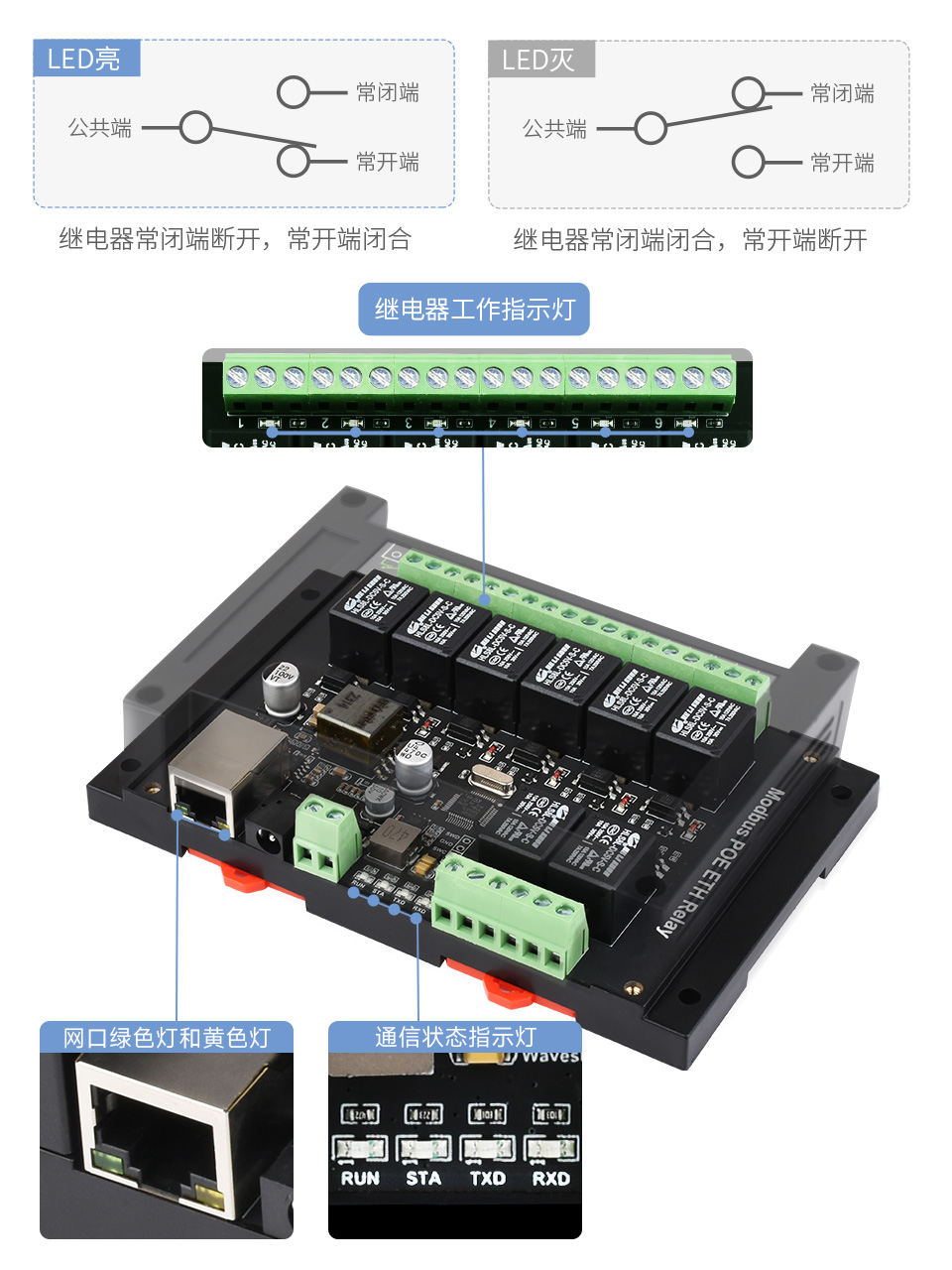

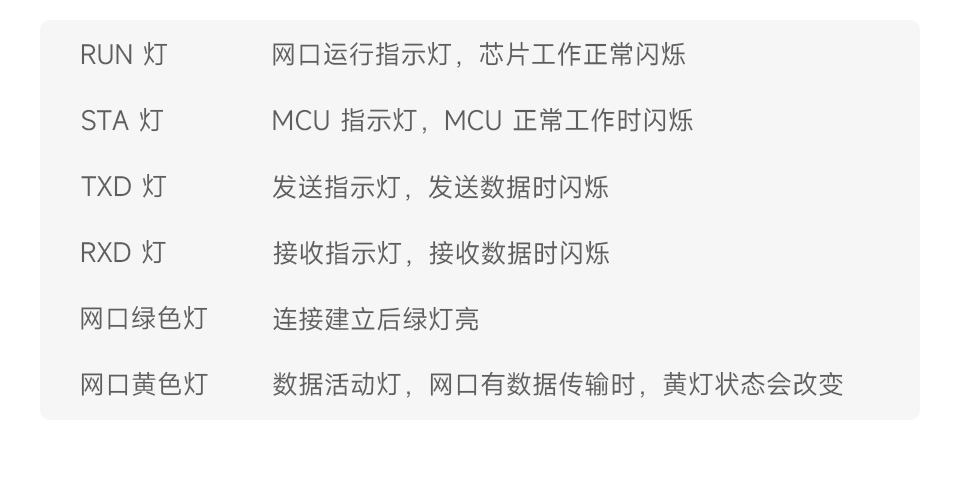

| 指示灯 | RUN：网口运行指示灯，芯片工作正常后以 2 秒周期闪烁 STA：MCU 指示灯，MCU 正常工作时闪烁 TXD：发送指示灯，发送数据时灯亮 RXD：接收指示灯，接收数据时灯亮 |
| 产品 | 通讯接口 | 继电器类型 | 输出控制 | 输入控制 | 供电范围 | 尺寸(mm) |
|---|---|---|---|---|---|---|
| Modbus RTU Relay | RS485 接口 | 10A通用 | 8路 | – | 5V | 145×90×40 |
| Modbus RTU Relay (B) | RS485 接口 | 10A通用 | 8路 | – | 7V~36V | 175×90×40 |
| Modbus RTU Relay (C) | RS485 接口 | 10A磁保持 | 8路 | – | 7V~36V | 145×90×40 |
| Modbus RTU Relay (D) | RS485 接口 | 10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus RTU Relay (E) | RS485 接口 | 20A大电流 | 8路 | – | 7V~36V | 200×110×60 |
| Modbus RTU Relay 4CH | RS485 接口 | 20A大电流 | 4路 | – | 7V~36V | 145×90×40 |
| Modbus RTU Relay 16CH | RS485 接口 | 10A通用 | 16路 | – | 5V | 200×110×60 |
| Modbus RTU Relay 32CH | RS485 接口 | 10A通用 | 32路 | – | 7V~36V | 300×110×60 |
| Modbus POE ETH Relay | 以太网口 (支持 PoE) | 10A通用 | 8路 | – | 7V~36V | 145×90×40 |
| Modbus POE ETH Relay (B) | 以太网口 (支持 PoE) | 10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus POE ETH Relay (C) | 双路以太网口 (支持 PoE) |
10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus POE ETH Relay 16CH | 双路以太网口 (支持 PoE) |
10A通用 | 16路 | – | 7V~36V | 200×110×60 |
| Modbus POE ETH Relay 30CH | 以太网口 (支持 PoE) | 10A通用 | 30路 | – | 7V~36V | 300×110×60 |
| 型号 | 24964 |
|---|---|
| 品牌 | 微雪电子/WAVESHARE |
| brand | 微雪电子/WAVESHARE |
| 库存状态 | 现货 |
| 发货地 | 广东 · 深圳 |
