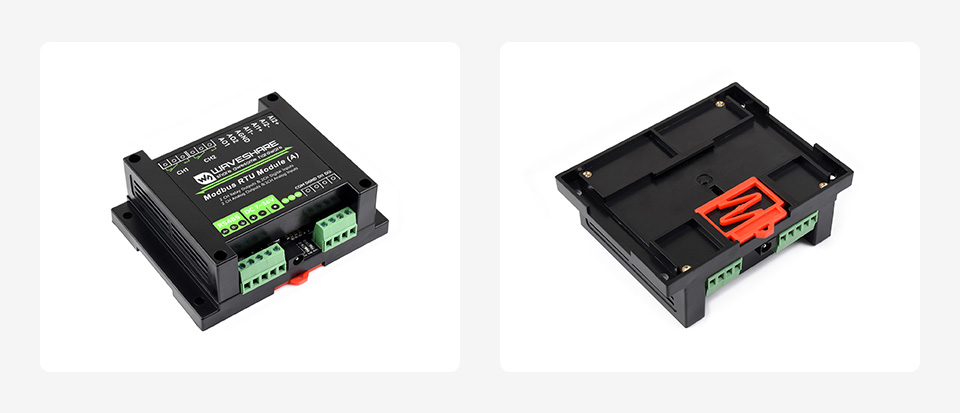

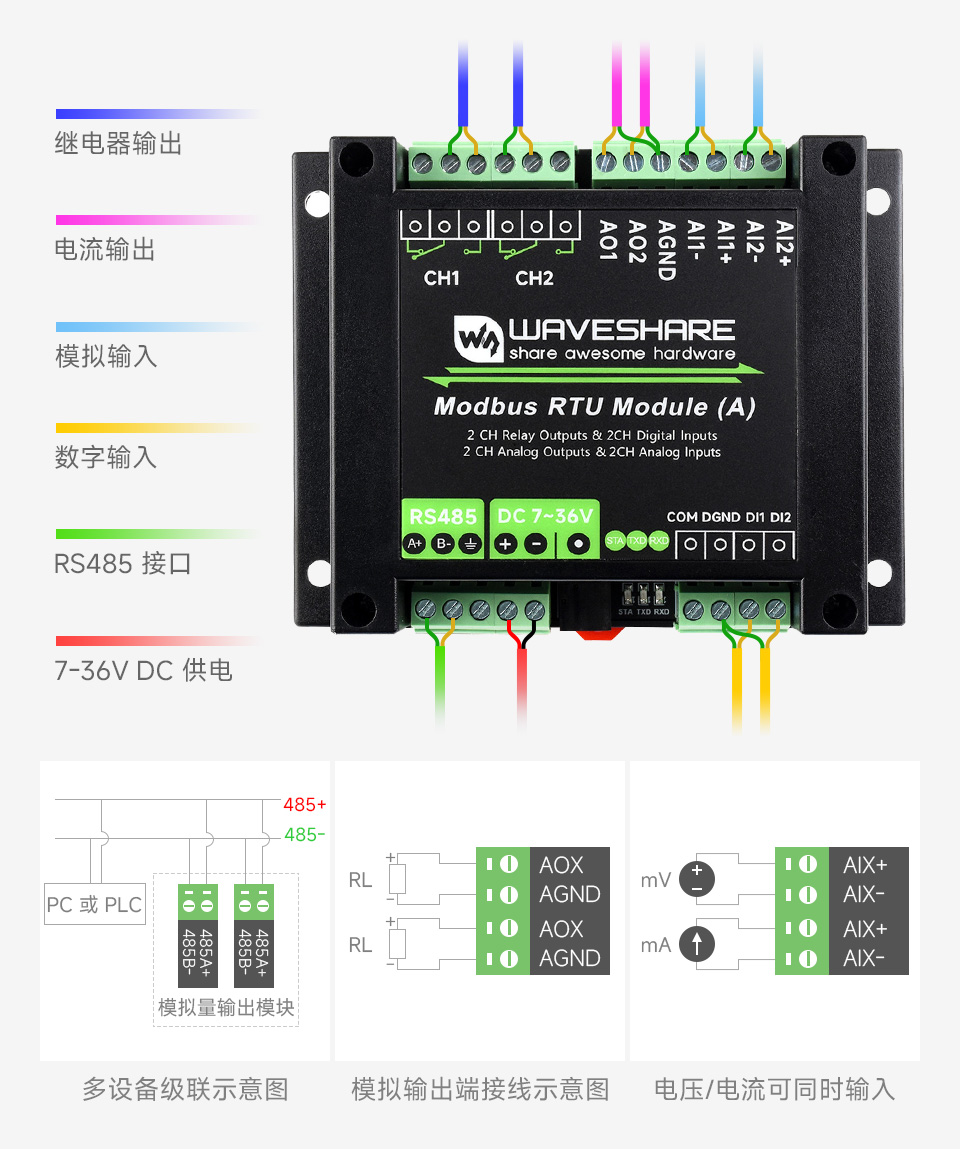

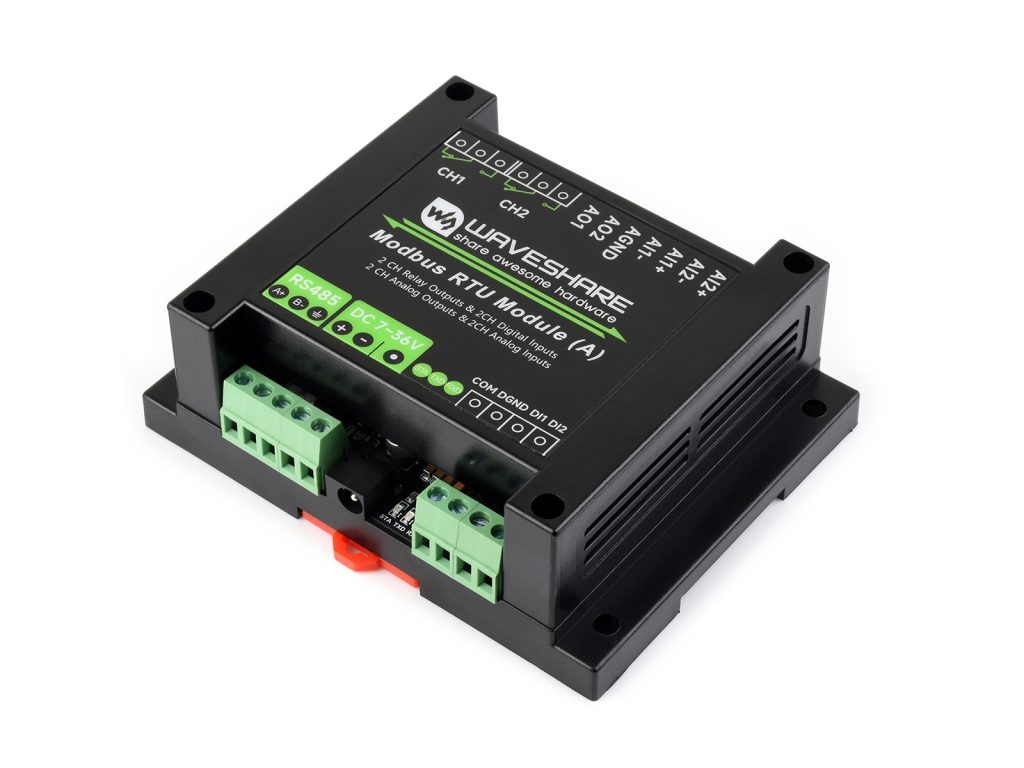

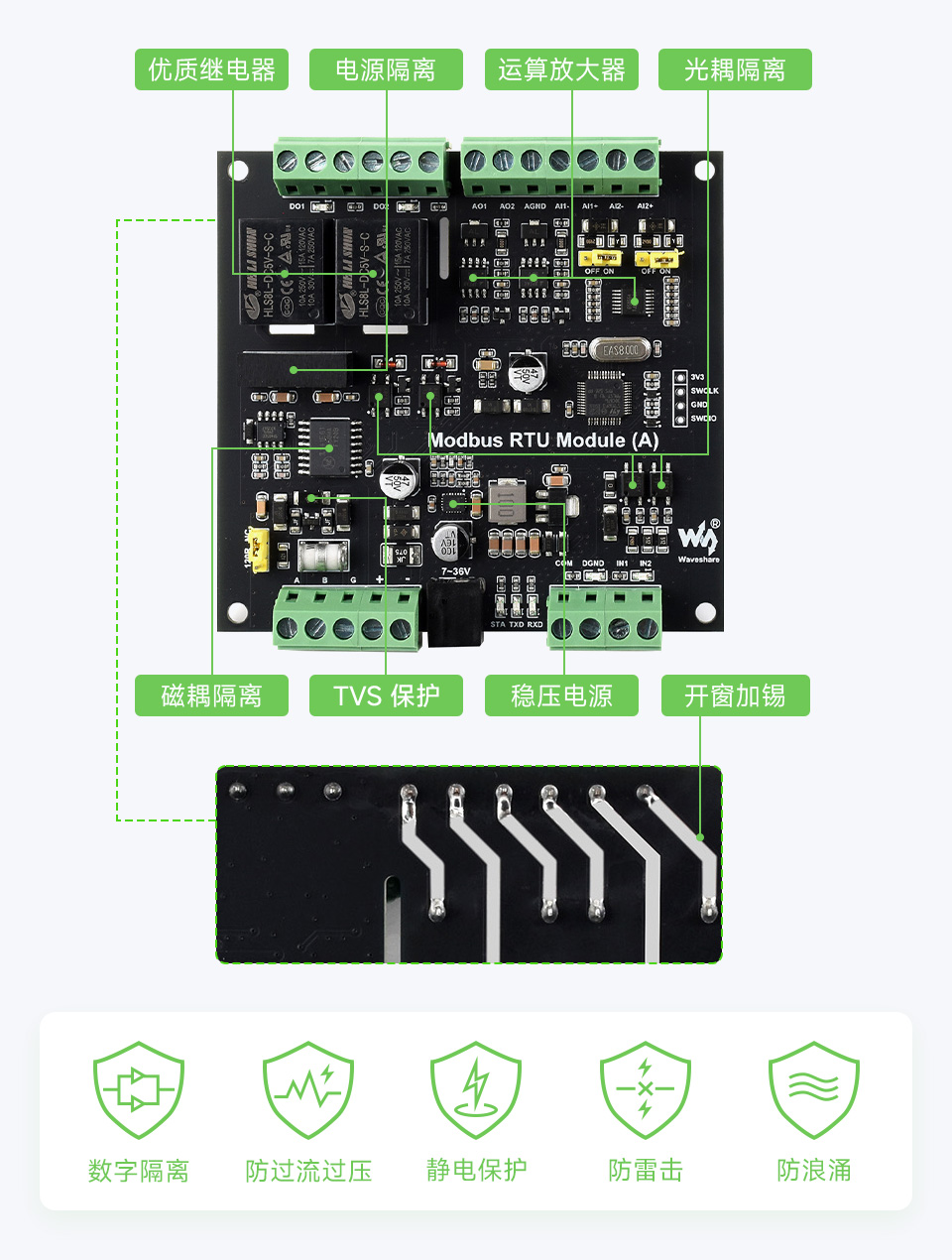

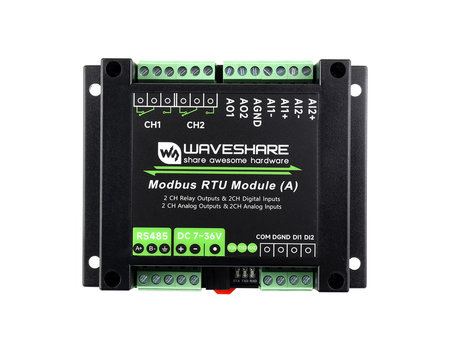

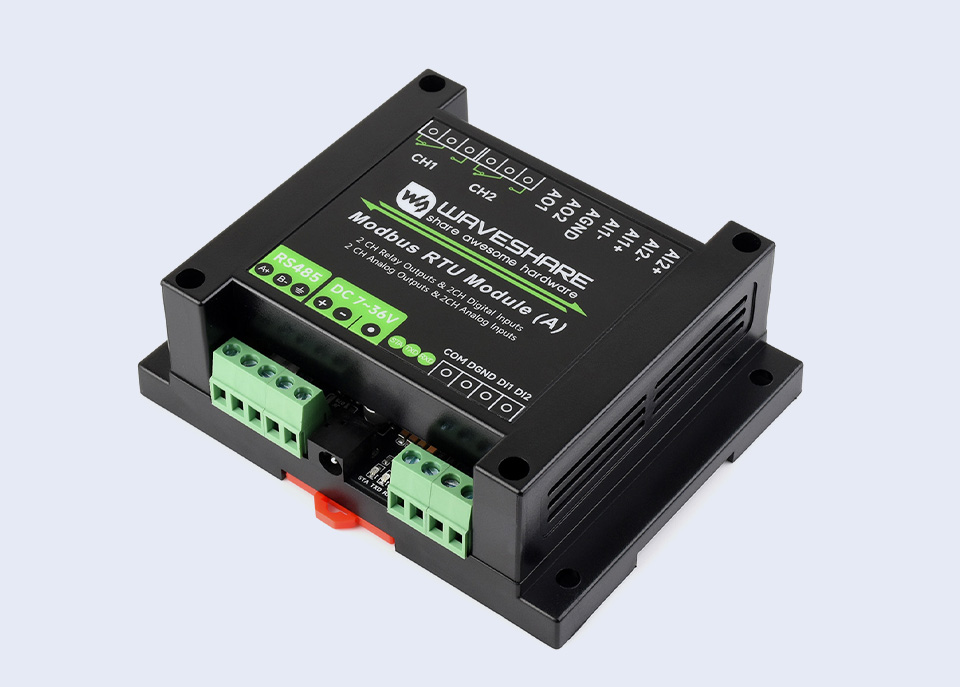

本产品是一款工业标准混合输入输出模块，支持 2 路继电器输出、2 路数字输入、2 路模拟电流输出，以及 2 路模拟电流/电压输入。采用 Modbus RTU 协议，内置电源隔离、磁耦隔离、自恢复保险丝和 TVS 等保护电路。
| 供电电压 | 7V ~ 36V | |
|---|---|---|
| 通信接口 | RS485 | |
| 通信波特率 | 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 | |
| 默认通信格式 | 9600, N, 8, 1 | |
| Modbus 协议 | 标准 Modbus RTU 协议 | |
| RS485 地址设置 | 1 ~ 255 | |

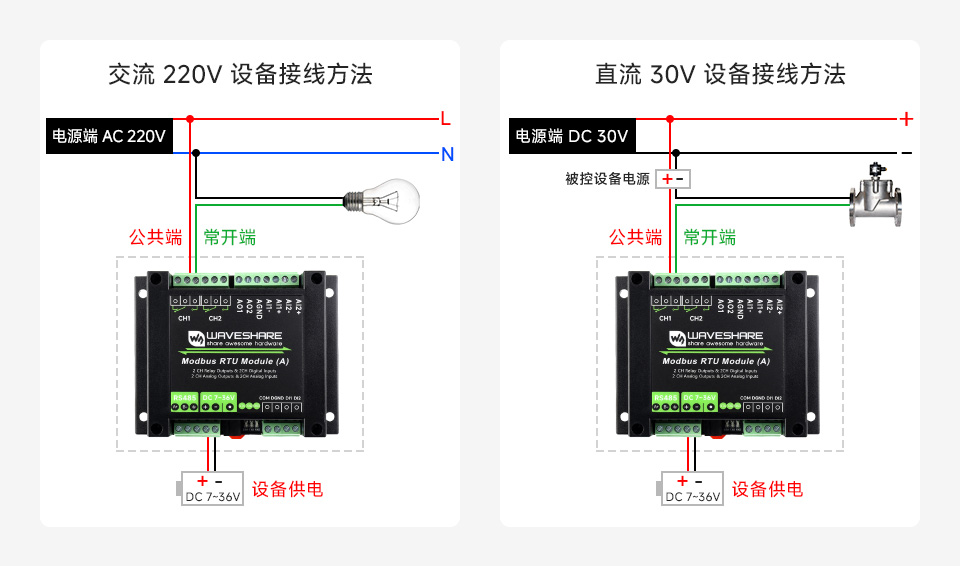

| 继电器输出 | 继电器路数 | 2 路 |
| 触点类型 | 一常开、一常闭 | |
| 触点负载 | ≤10A 250V AC 或 ≤10A 30V DC | |

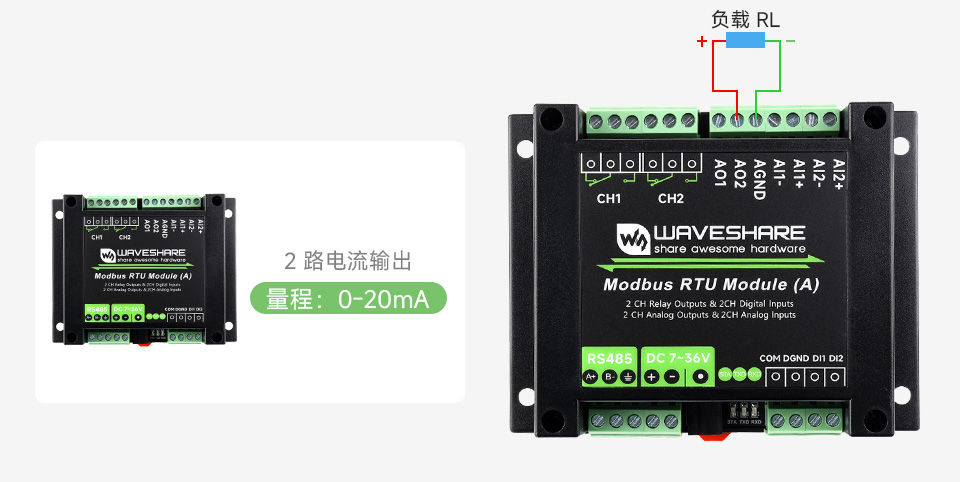

| 模拟输出 | 输出模式 | 2 路电流输出 |
| 分辨率 | 12 位，1μA | |
| 量程 | 0 ~ 20mA | |
| 输出精度 | ±0.03mA | |
| 数字输入 | 数字输入路数 | 2 路 |
| 有源输入范围 | 5V ~ 36V DC | |

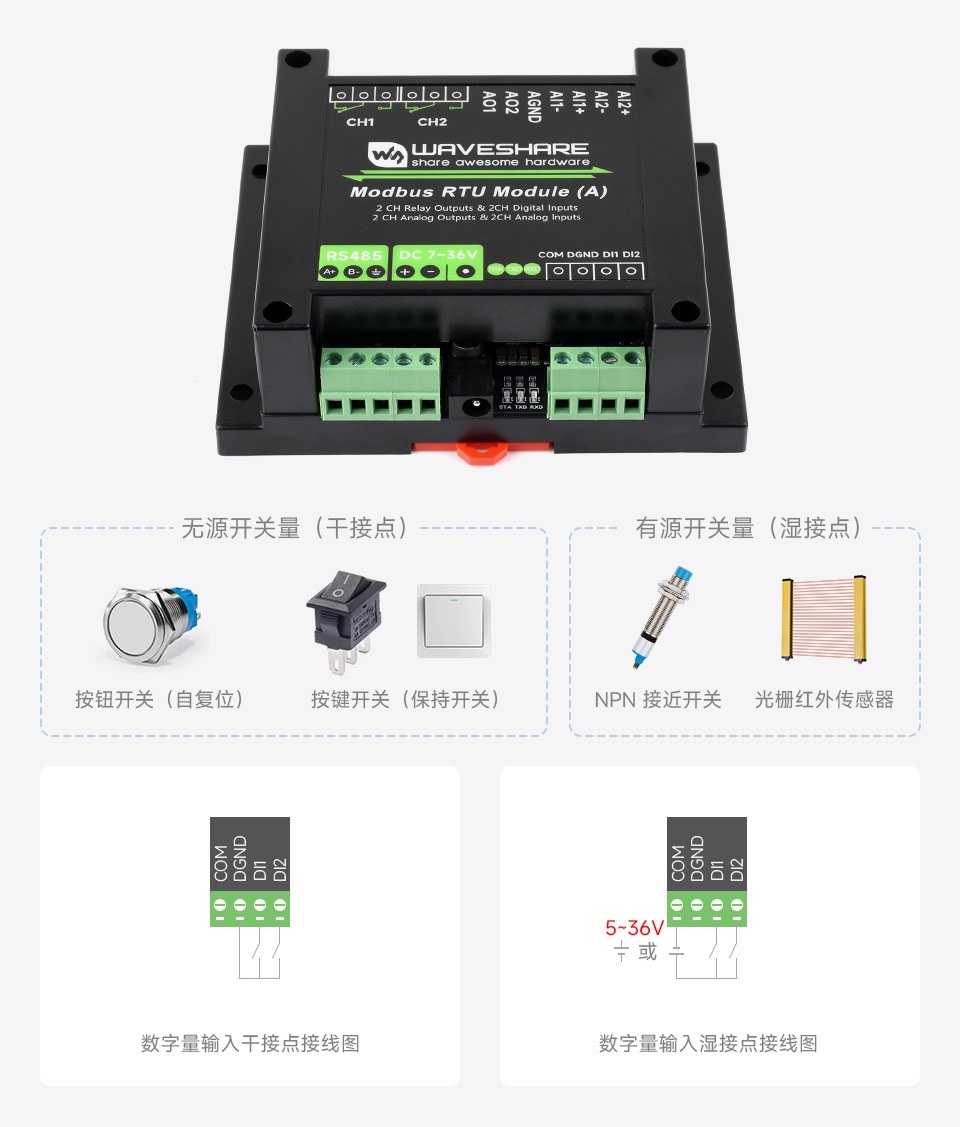

| 输入类型 | 无源输入 / 有源输入 (NPN 型或 PNP 型) | |
| 隔离类型 | 双向光耦 | |
| 模拟输入 | 模拟输入路数 | 2 路 |

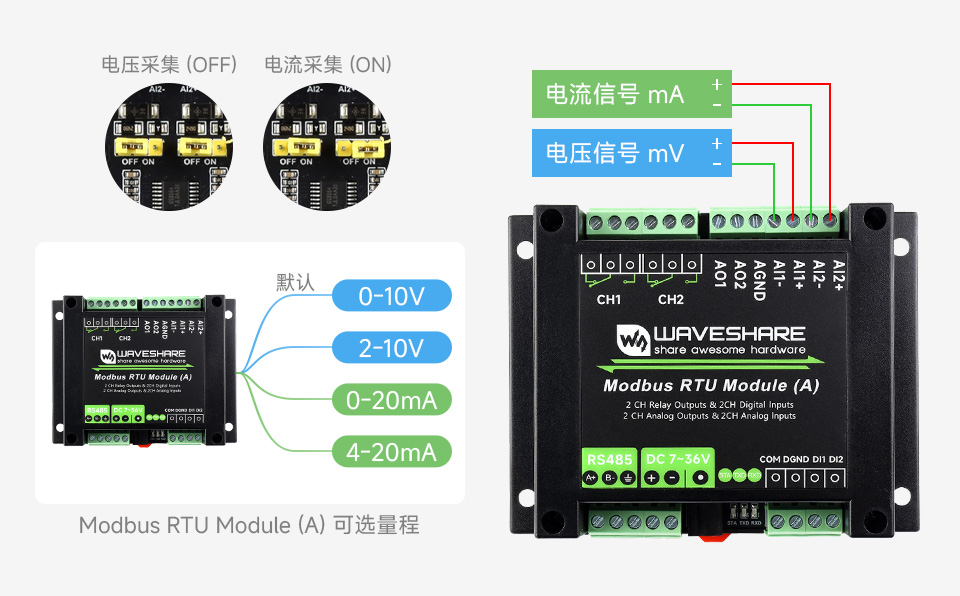

| 量程 | 0 ~ 10V/2 ~ 10V 0 ~ 20mA/4 ~ 20mA |
|
| 采样精度 | 12 位分辨率，精度 ≤3‰ | |
| 数据更新速率 | 31Hz | |
| 电流采样电阻 | 249Ω | |

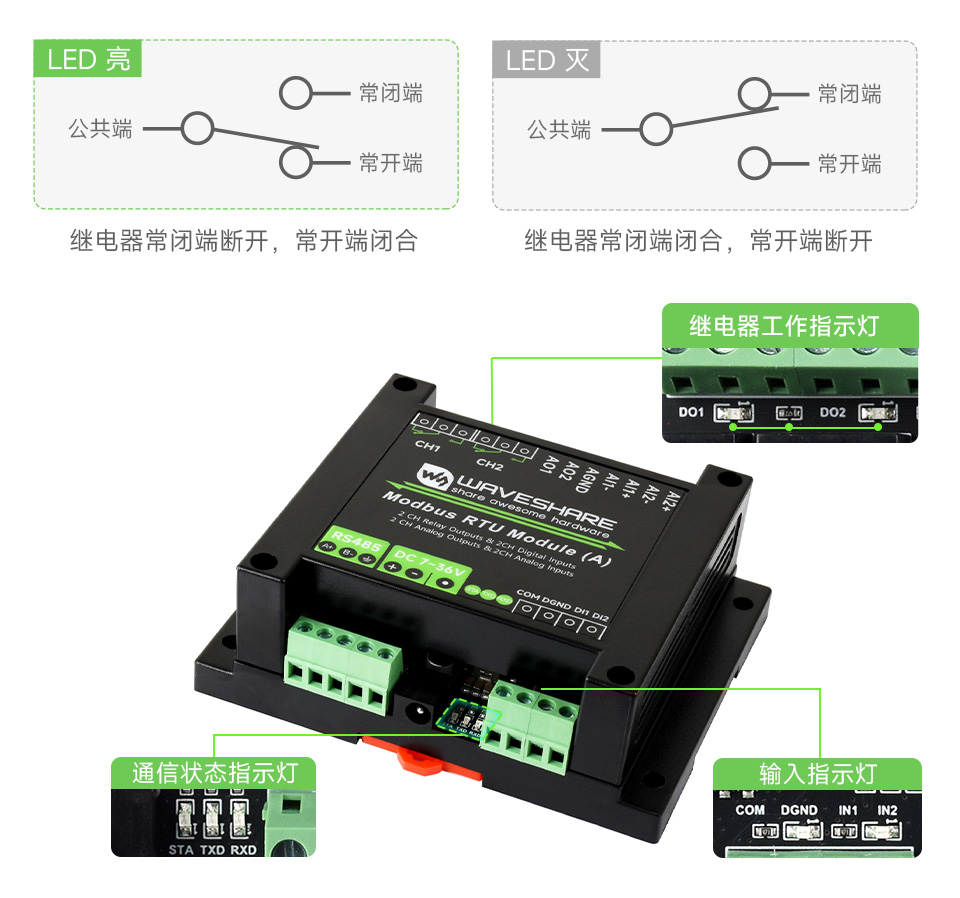

| 指示灯 | STA: MCU 指示灯, MCU 正常工作时闪烁 TXD: 发送指示灯, 发送数据时灯亮 RXD: 接收指示灯, 接收数据时灯亮 |
1
2screwdriver?v=2606050112V 电源
供电
