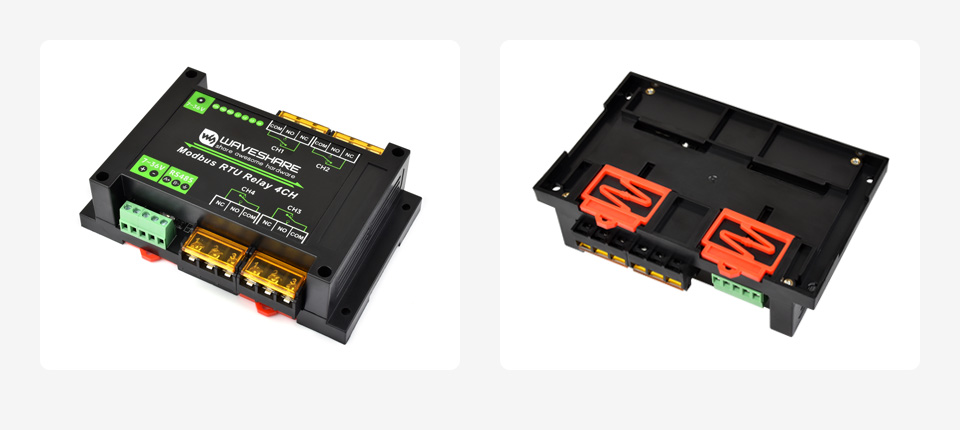

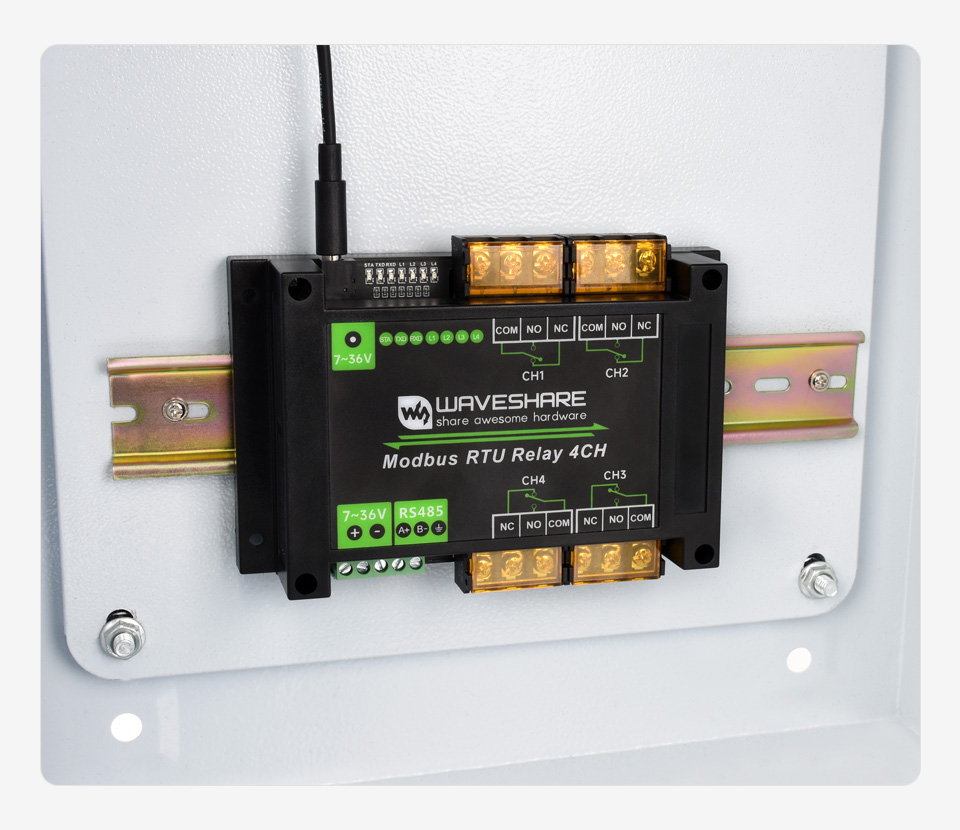

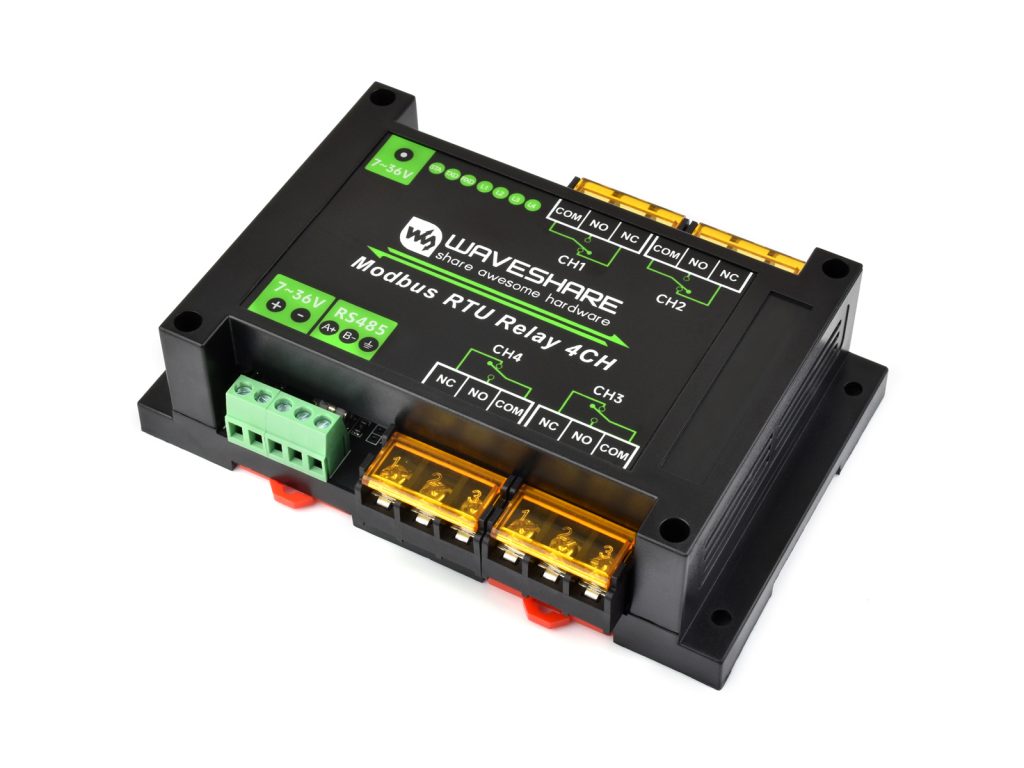

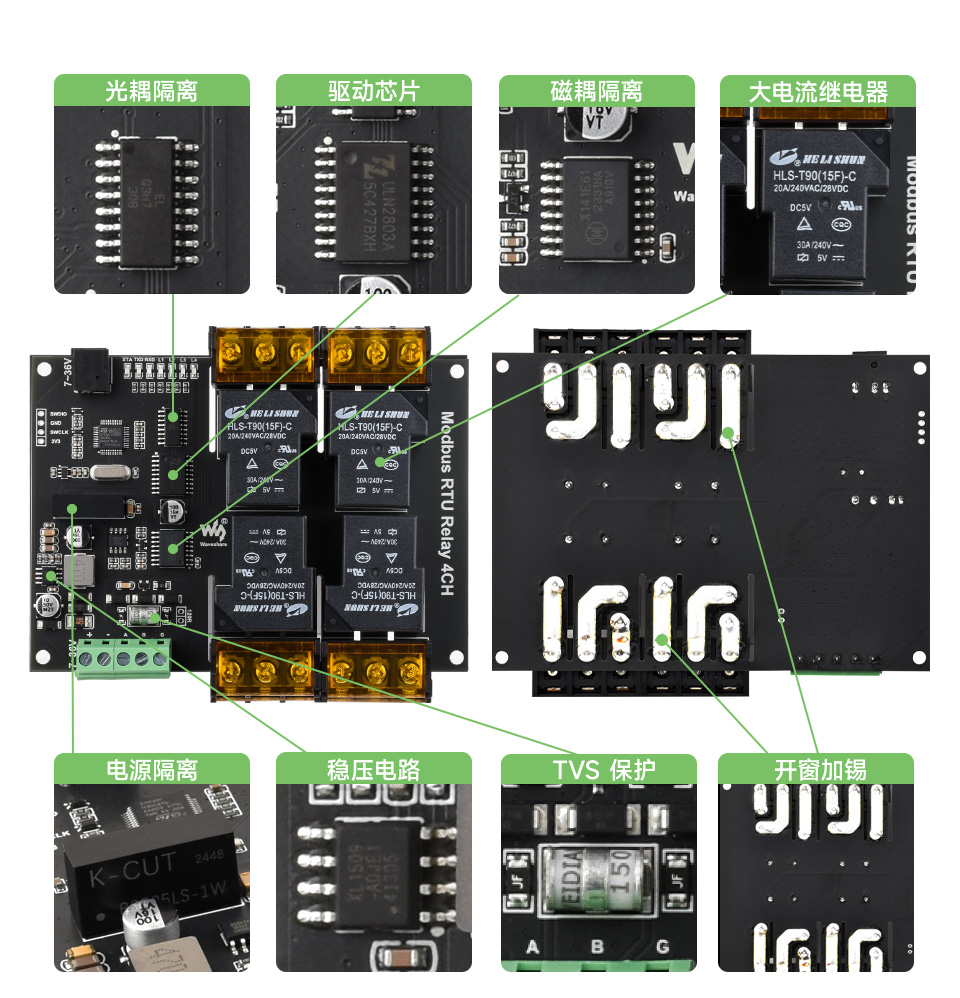

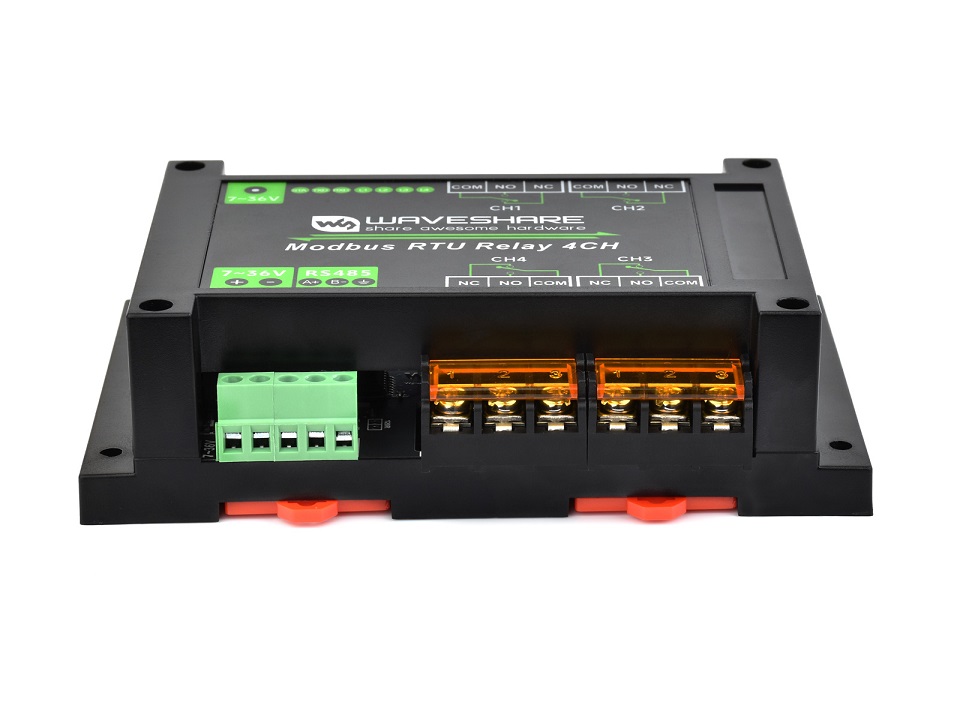

本产品是一款工业 RS485 接口控制的 4 路大电流继电器模块，采用 Modbus RTU 协议，内置电源隔离、ADI 磁耦隔离、自恢复保险丝和 TVS 等保护电路，ABS 导轨式外壳设计。本产品操作简单，具有通信速度快、稳定、可靠、安全等特点，可适用于各种通信要求较高的工控设备或应用。
| 工作电压 | 7V~36V |
|---|---|

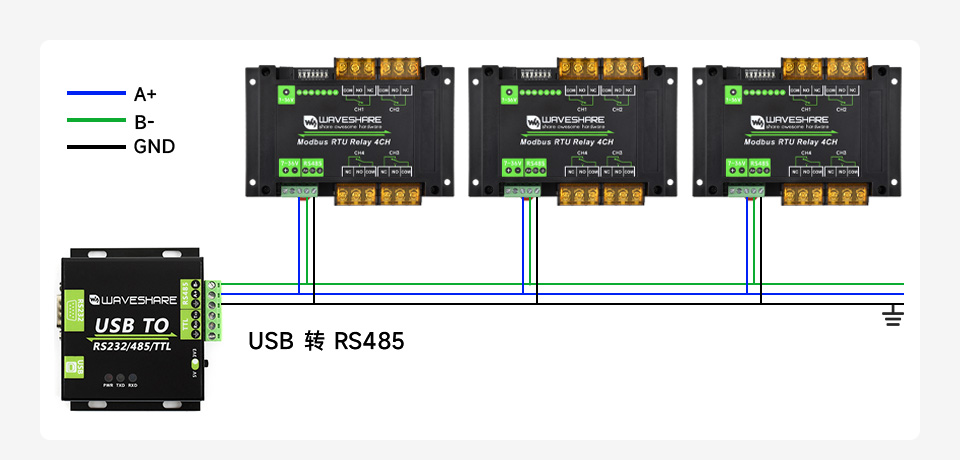

| 通信协议 | RS485 |
| 通信波特率 | 4800，9600，19200，38400，57600，115200， 128000，256000 |
| 默认通信格式 | 9600，N，8，1 |
| 继电器路数 | 4 路 |
| 触点类型 | 一常开、一常闭 |

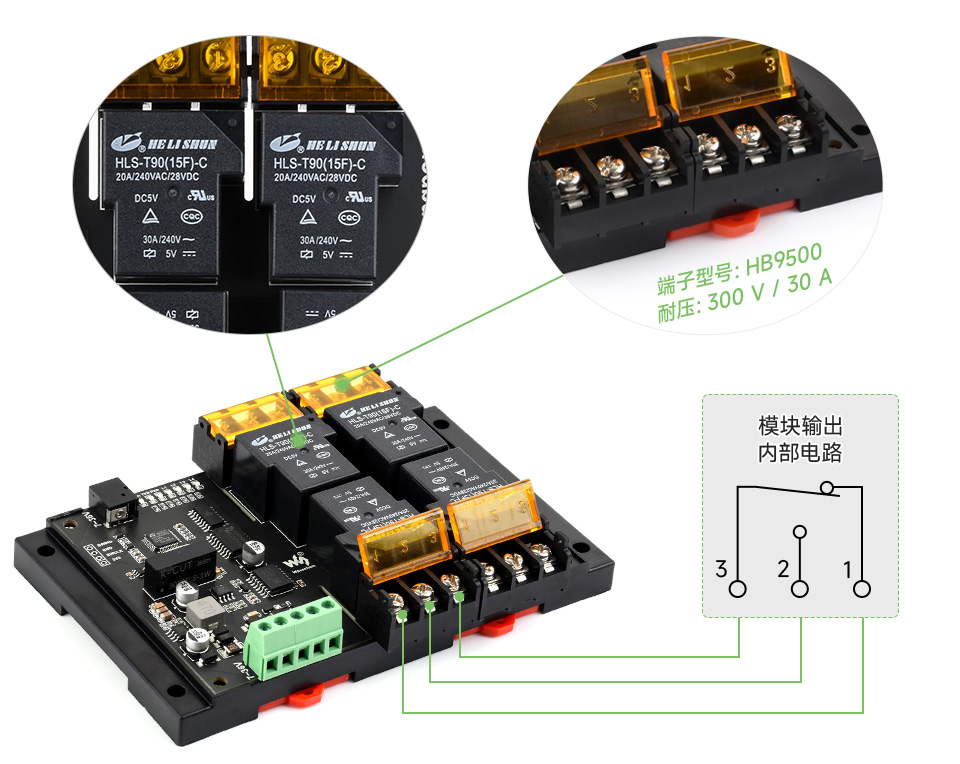

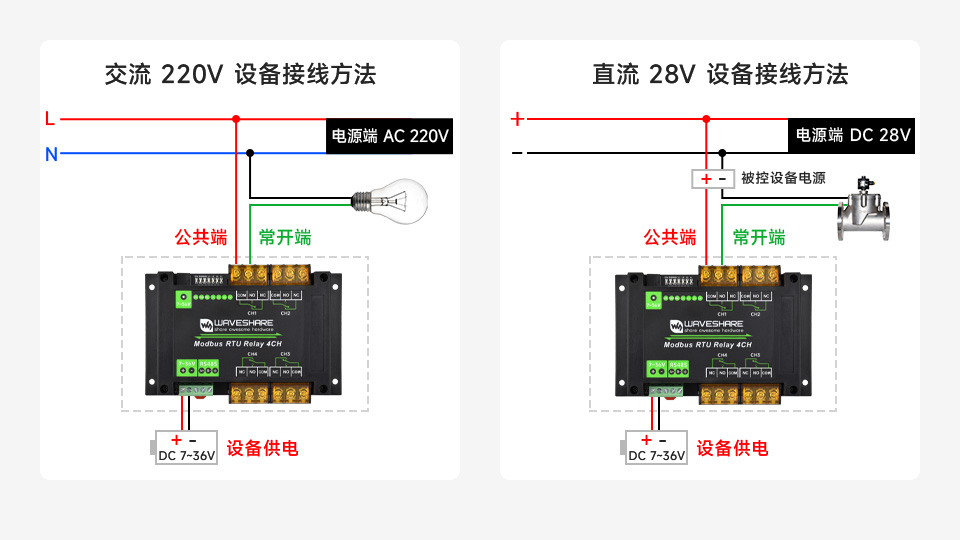

| 触点负载 | ≤20A (NO 端) / 10A (NC 端) 240V AC 或 ≤10A 28V DC |
| 通信协议 | 标准 Modbus RTU 协议 |
| RS485 地址设置 |
1~255 |
| 指示灯 |

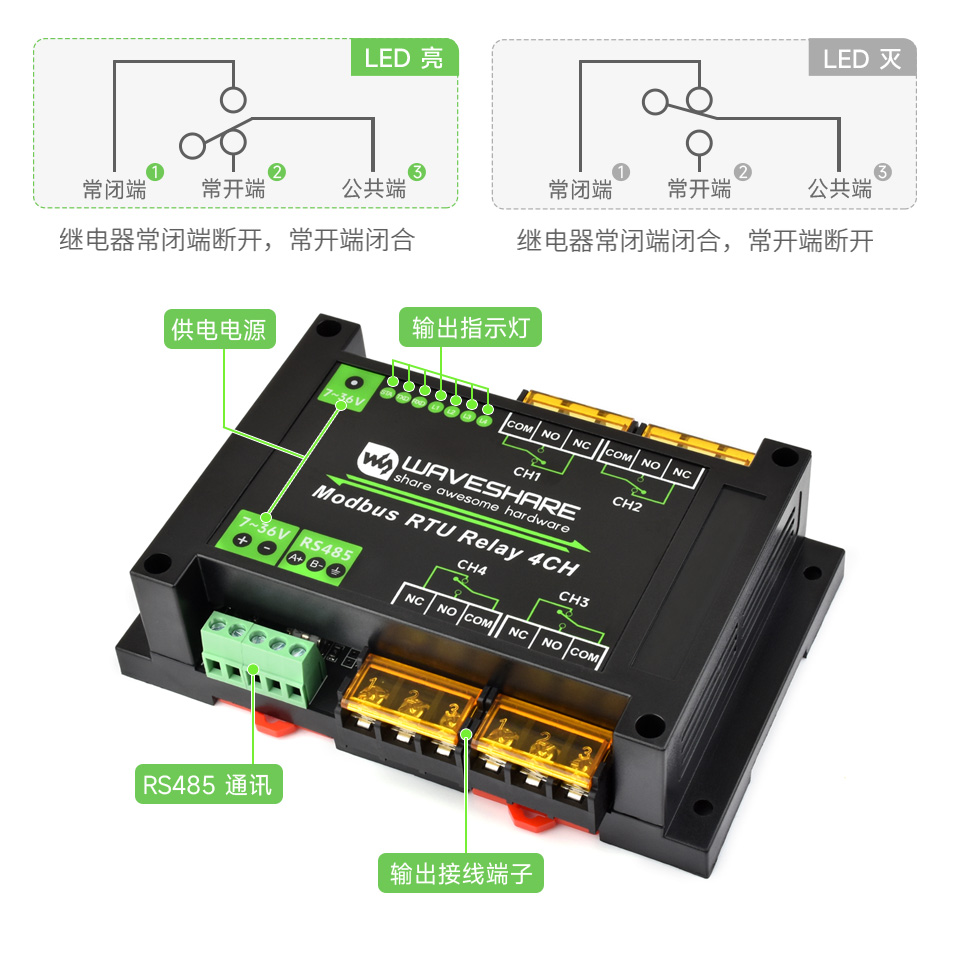

STA：MCU 指示灯，MCU 正常工作时闪烁 TXD：发送指示灯，发送数据时灯亮 RXD：接收指示灯，接收数据时灯亮 |
| 产品 | 通讯接口 | 继电器类型 | 输出控制 | 输入控制 | 供电范围 | 尺寸(mm) |
|---|---|---|---|---|---|---|
| Modbus RTU Relay | RS485 接口 | 10A通用 | 8路 | – | 5V | 145×90×40 |
| Modbus RTU Relay (B) | RS485 接口 | 10A通用 | 8路 | – | 7V~36V | 175×90×40 |
| Modbus RTU Relay (C) | RS485 接口 | 10A磁保持 | 8路 | – | 7V~36V | 145×90×40 |
| Modbus RTU Relay (D) | RS485 接口 | 10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus RTU Relay (E) | RS485 接口 | 20A大电流 | 8路 | – | 7V~36V | 200×110×60 |

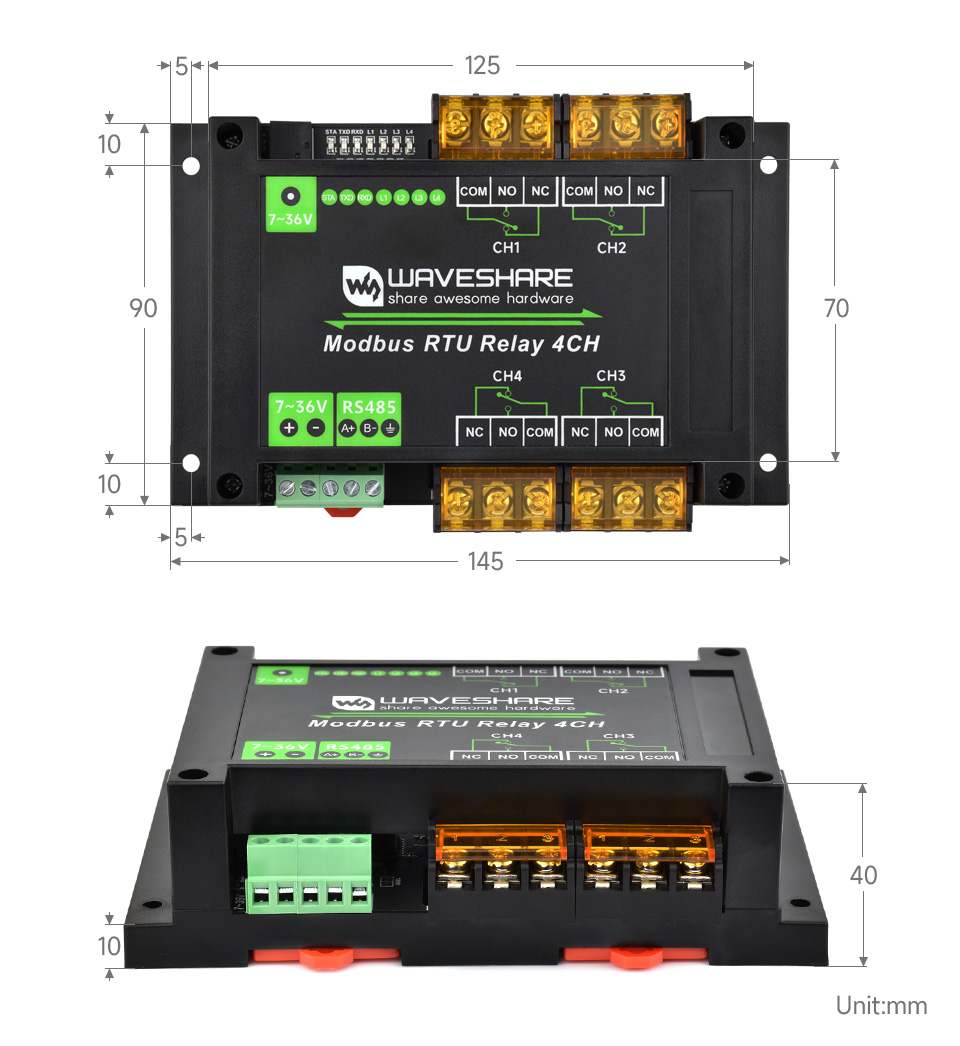

| Modbus RTU Relay 4CH | RS485 接口 | 20A大电流 | 4路 | – | 7V~36V | 145×90×40 |
| Modbus RTU Relay 16CH | RS485 接口 | 10A通用 | 16路 | – | 5V | 200×110×60 |
| Modbus RTU Relay 32CH | RS485 接口 | 10A通用 | 32路 | – | 7V~36V | 300×110×60 |
| Modbus POE ETH Relay | 以太网口 (支持 PoE) | 10A通用 | 8路 | – | 7V~36V | 145×90×40 |
| Modbus POE ETH Relay (B) | 以太网口 (支持 PoE) | 10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus POE ETH Relay (C) | 双路以太网口 (支持 PoE) |
10A通用 | 8路 | 8路 | 7V~36V | 175×90×40 |
| Modbus POE ETH Relay 16CH | 双路以太网口 (支持 PoE) |
10A通用 | 16路 | – | 7V~36V | 200×110×60 |
| Modbus POE ETH Relay 30CH | 以太网口 (支持 PoE) | 10A通用 | 30路 | – | 7V~36V | 300×110×60 |
| 型号 | 30461 |
|---|---|
| 品牌 | 微雪电子/WAVESHARE |
| brand | 微雪电子/WAVESHARE |
| 库存状态 | 现货 |
| 发货地 | 广东 · 深圳 |
