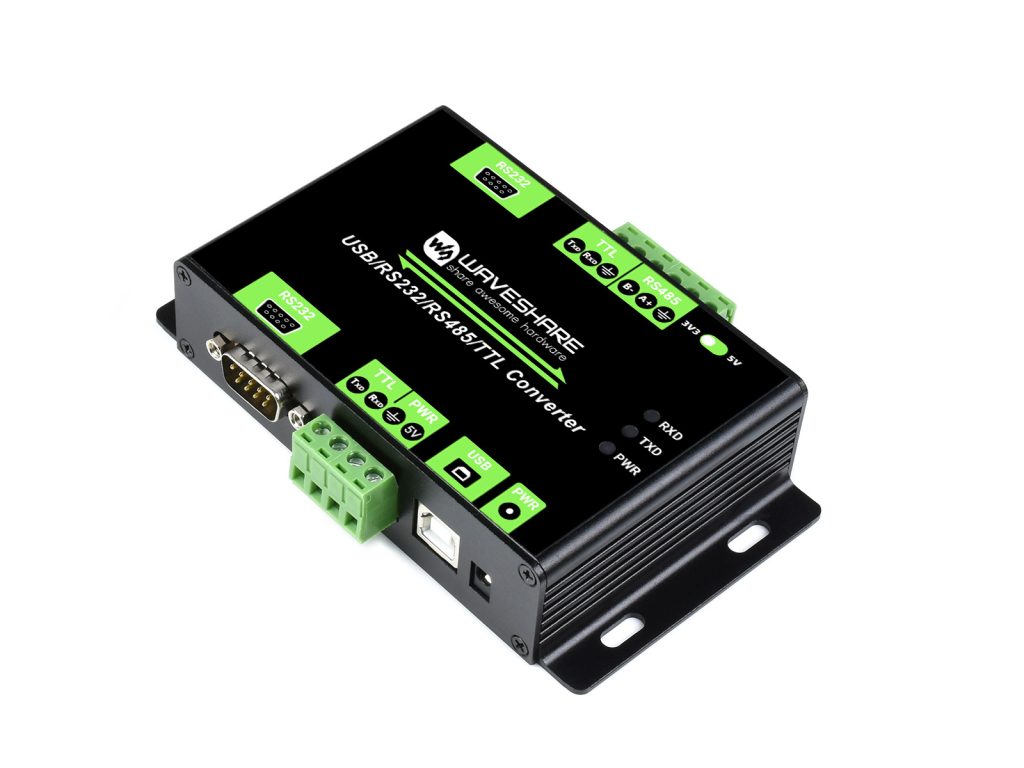

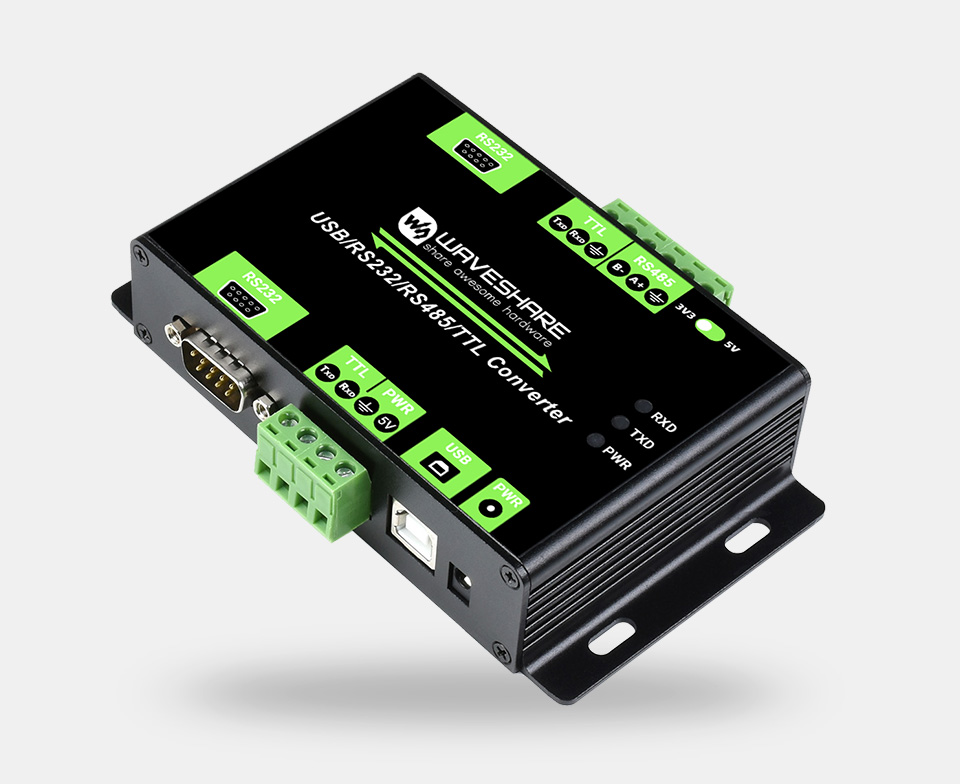

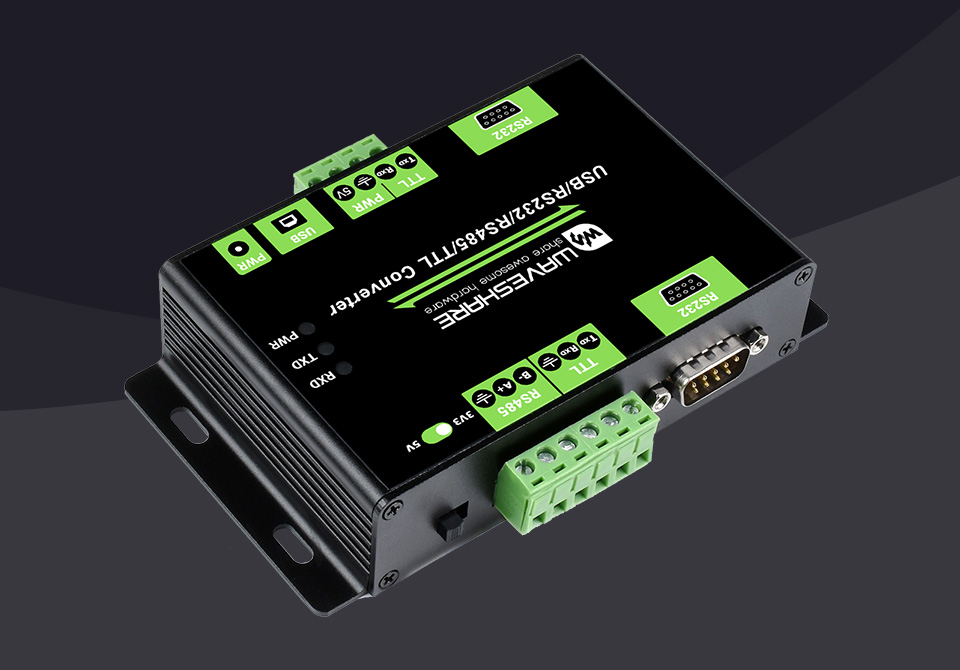

USB/RS232/RS485/TTL Converter 是一款工业级 USB / RS232 / TTL 转 RS232 / 485 /
TTL 隔离型多协议转换器，内置电源隔离、数字隔离和 TVS 等保护电路。操作简单，可适用于各种通信要求较高的工控设备或应用。
| 产品类型 | 工业级隔离型多协议转换器 | ||
|---|---|---|---|
| 通信速率 | 300 ~ 921600bps（注：RS232 转 RS232 为 300~600000） | ||

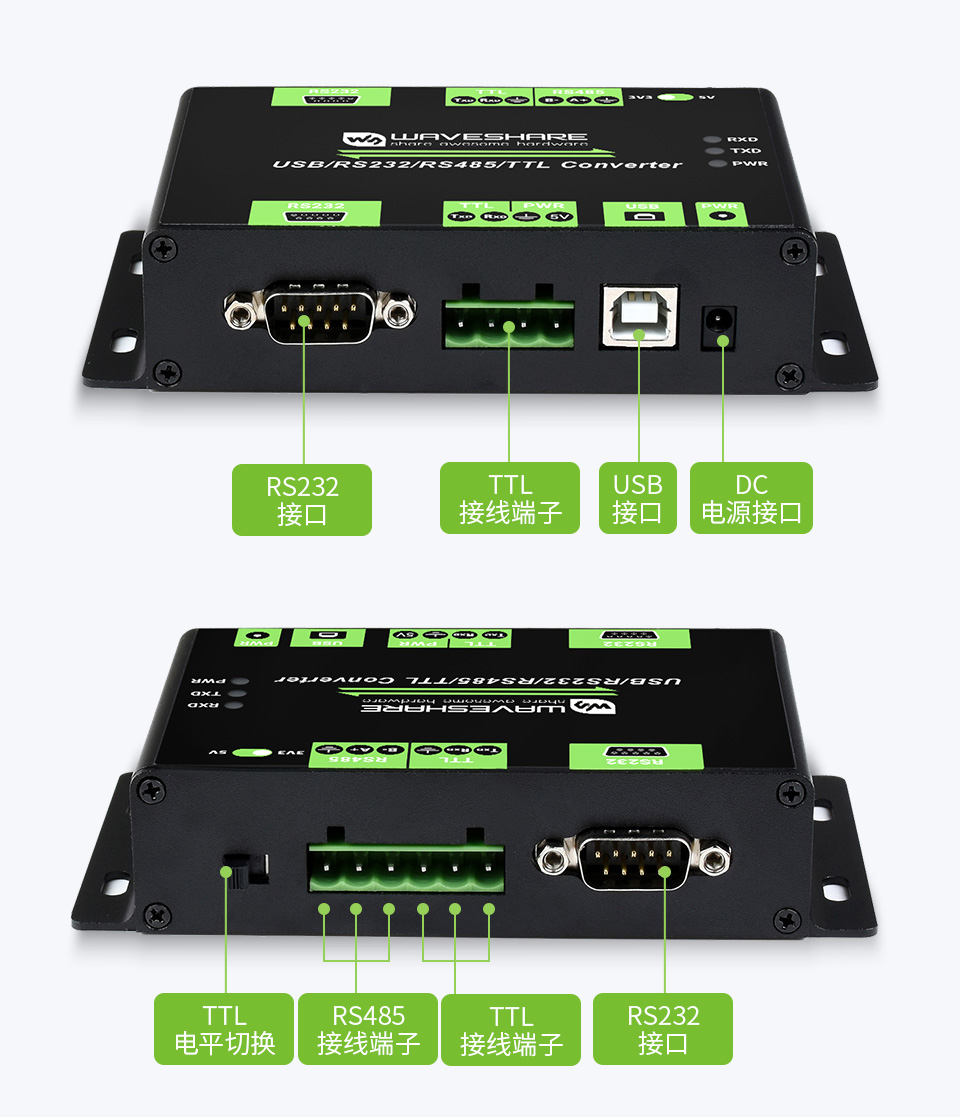

| A 端 | USB 接口 | 工作电平 | 5V |
| 接口形式 | USB-B 型接口 | ||
| 接口保护 | 200mA 自恢复保险丝，隔离输出 | ||

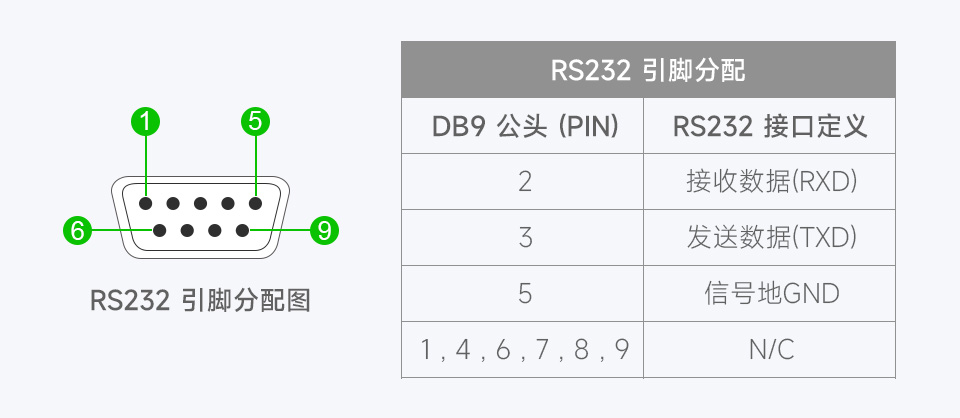

| RS232 接口 | 接口形式 | DB9 公头 | |
| 接口保护 | TVS 管保护，浪涌和静电保护 | ||
| 传输模式 | 点对点 | ||
| TTL（UART）接口 | 工作电平 | 5V | |
| 接口形式 | 接线端子 | ||
| 接口引脚 | TXD、RXD、GND、5V | ||
| 接口保护 | 提供钳位保护二极管，防过压负压，抗冲击干扰 | ||
| B 端 | RS485 接口 | 接口形式 | 接线端子 |
| 接口引脚 | A+、B-、GND | ||
| 方向控制 | 硬件自己判断 | ||
| 接口保护 | 提供防雷、浪涌和静电保护 | ||
| 传输模式 | 点对多(至多 32 个节点，16 个节点以上建议加中继器) | ||
| RS232 接口 | 接口形式 | DB9 公口 | |
| 接口保护 | TVS 管保护，浪涌和静电保护 | ||
| 传输模式 | 点对点 | ||
| TTL（UART）接口 | 工作电平 | 3.3/5V | |
| 接口形式 | 接线端子 | ||
| 接口引脚 | TXD、RXD、GND | ||
| 接口保护 | 提供钳位保护二极管，防过压负压，抗冲击干扰 | ||
| 使用环境 | 温度范围 | -25℃ ~ 85℃ | |
| 湿度范围 | 5%RH ~ 95%RH | ||
| 操作系统 | Windows 11 / 10 / 8.1 / 8 / 7 / XP | ||
|
使用注意 |
同一时间主机端与从机端只能有一组设备进行完整的通信。 |

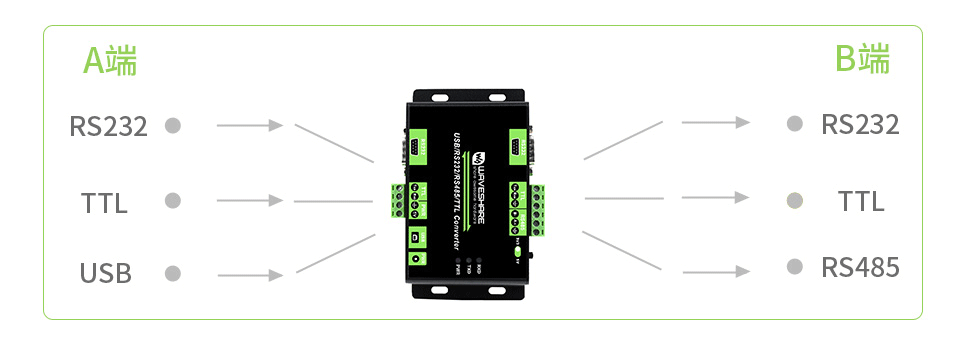

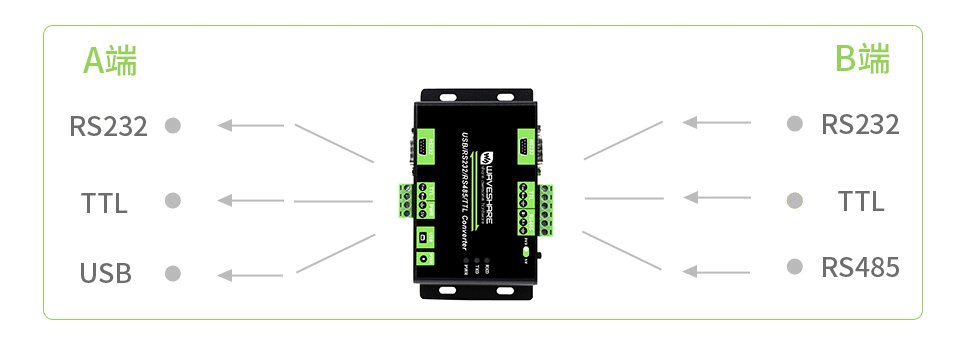

A 端接口不能与 A 端接口进行通信，B 端接口不能与 B 端接口进行通信
A 端接口不能同时进行发送，但是可以同时进行接收
B 端接口不能同时进行发送，但是可以同时进行接收
