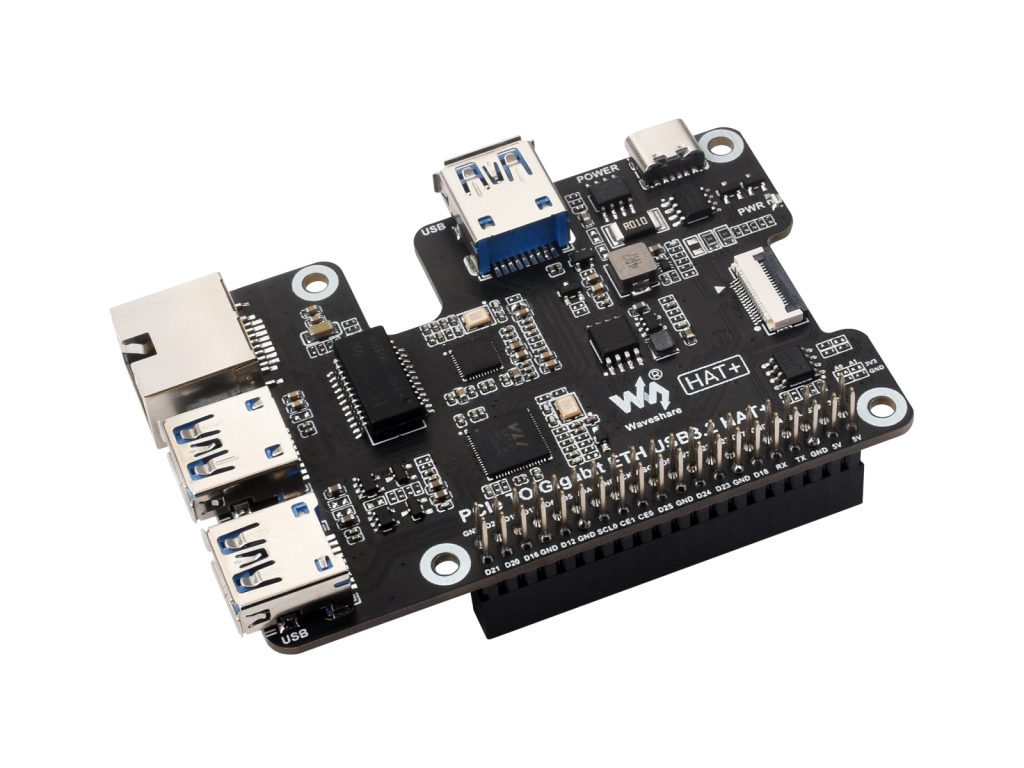

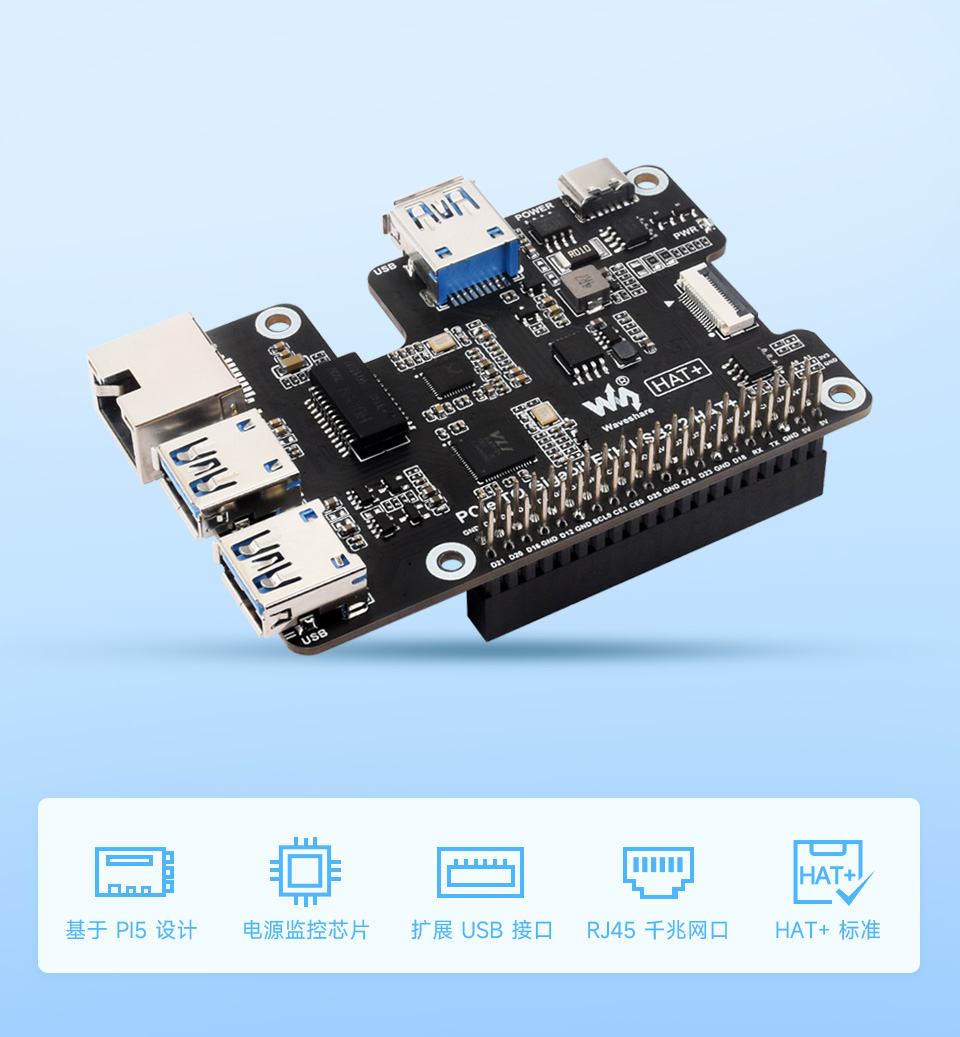

PCIe转千兆以太网和USB 3.2 Gen1扩展卡基于PI5设计扩展三路USB3.2高速接口和一路千兆网口免驱动即插即用

树莓派 5 PCIe 扩展卡

PCIe 转千兆以太网和 USB 3.2 Gen1

专为 Raspberry Pi 5 设计，免驱动，即插即用

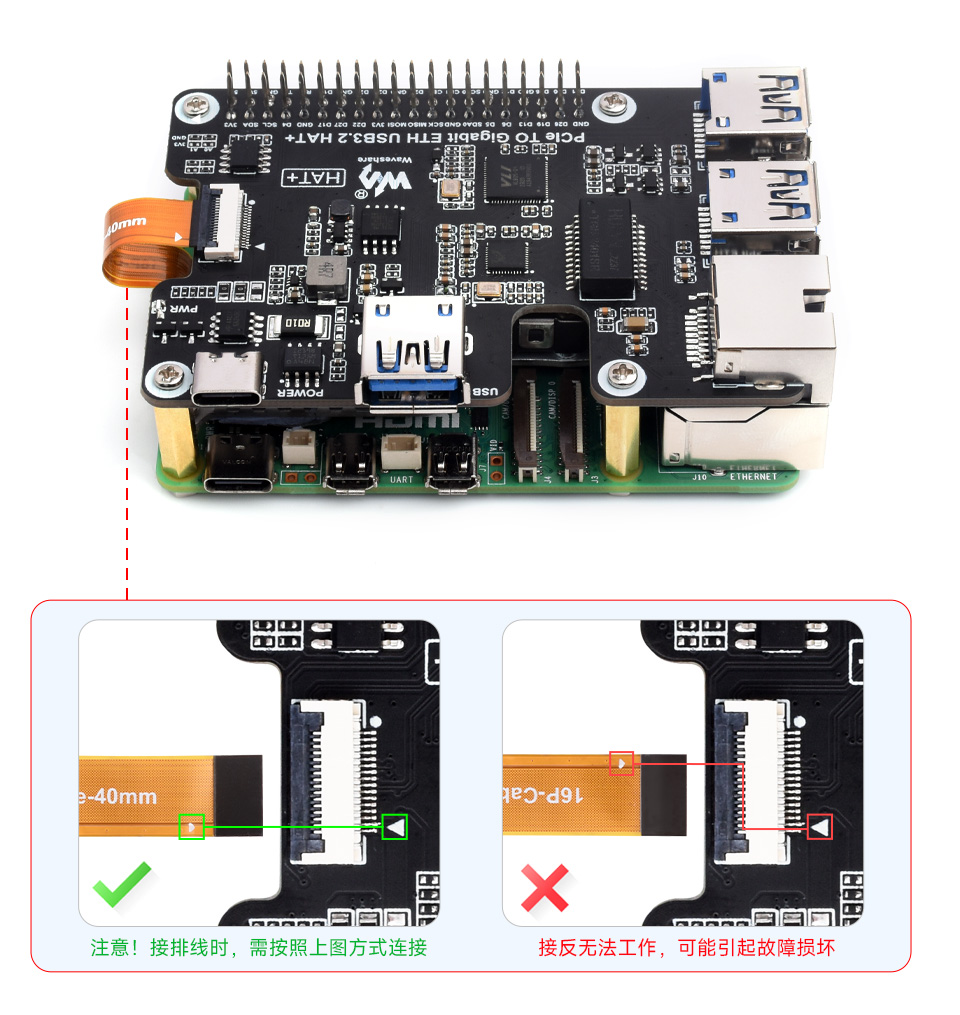

可通过 16PIN 排线接入 PI5

基于 Raspberry Pi 5 的 16PIN PCIe 接口设计

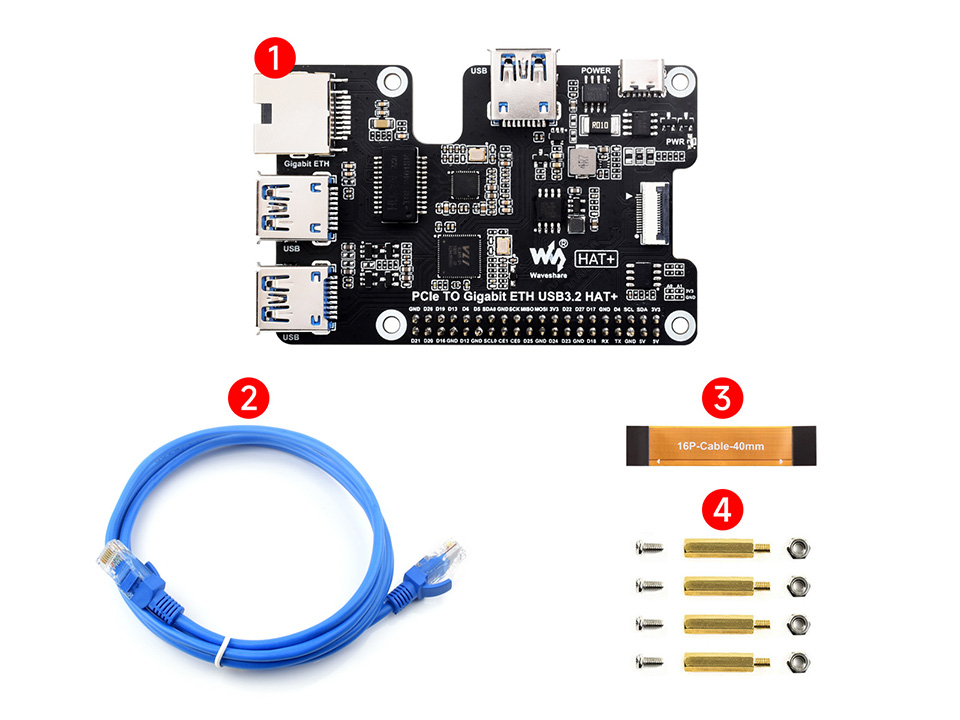

图片仅供展示，详细配置请参考配置清单

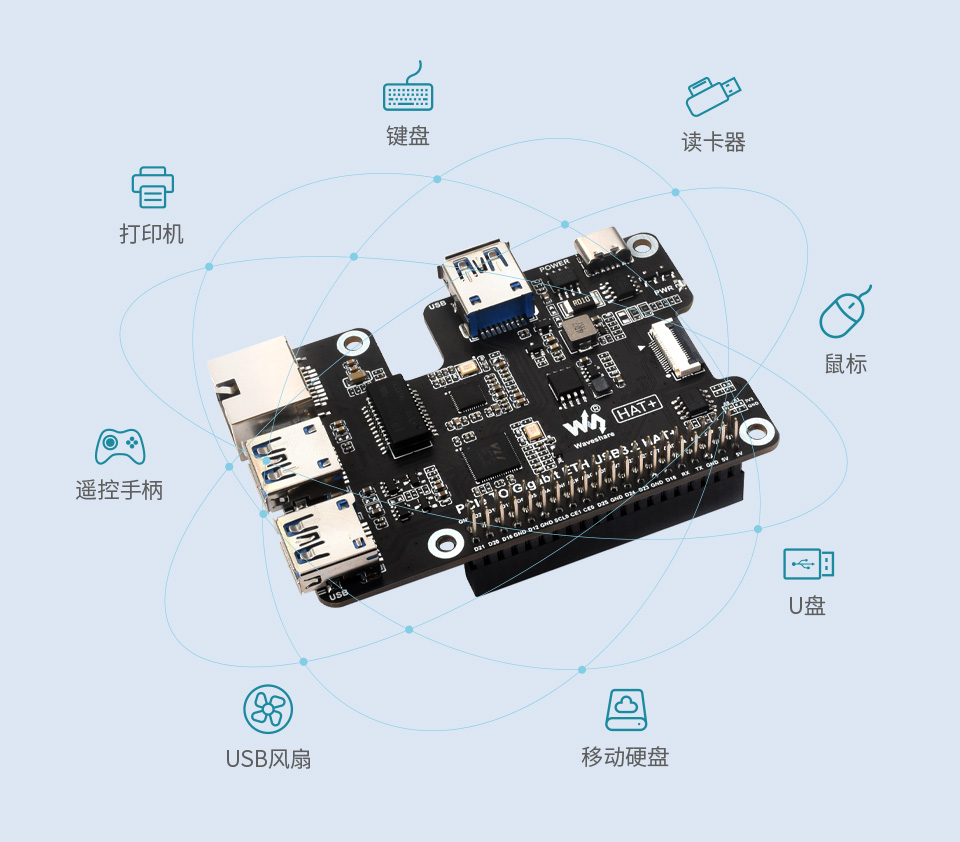

扩展 3 路 USB3.2 接口

PCIe 转 3 路 USB 3.2 Gen1 高速接口，方便接入更多外围设备

扩展 1 路千兆网口

搭载 RTL8153B 高性能千兆以太网芯片，网口下沉式设计，整体工整美观

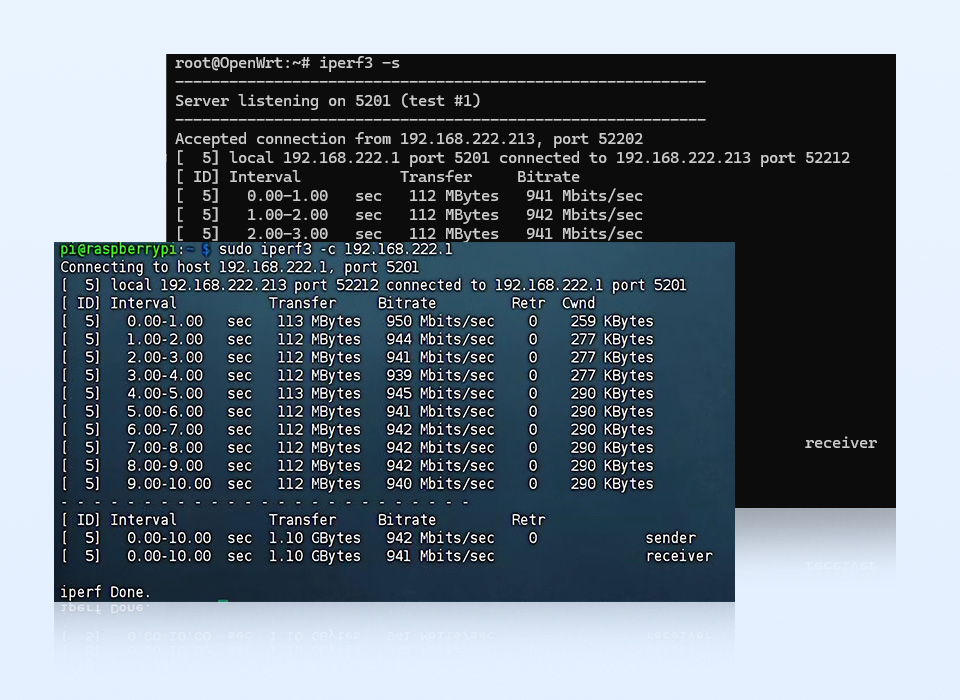

网口速度测速

支持 Raspberry Pi OS/Ubuntu/OpenWRT 等系统，网口测速稳定可靠

板载电源监控芯片和 EEPROM

实时掌控电源状态更方便，并且支持 USB 电源控制

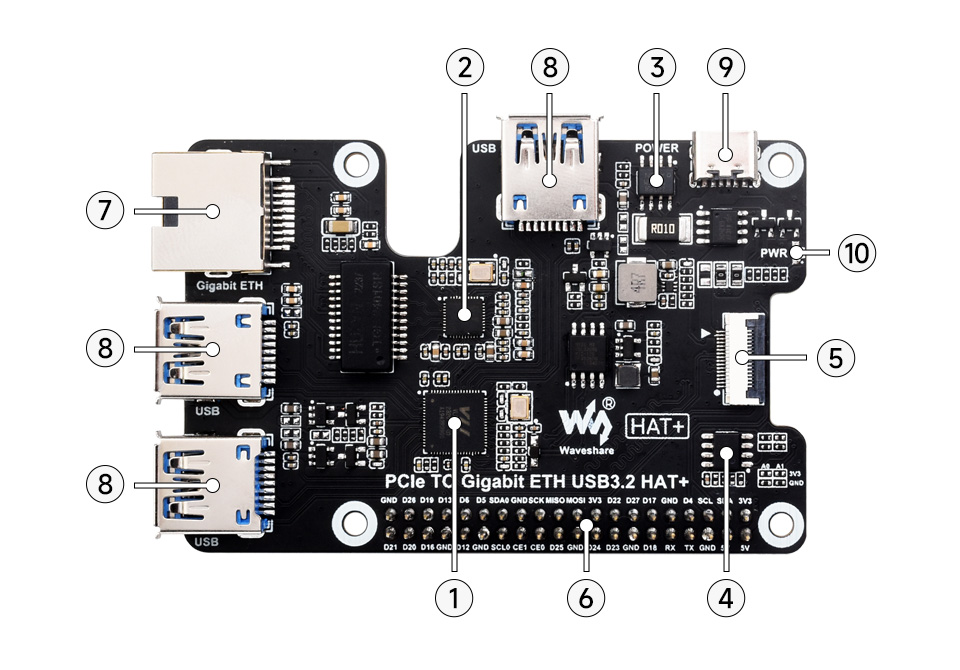

资源简介

VL805

PCIe 转 USB 3.2 Gen1 HUB
RTL8153B

USB 转 Gigabit ETH
INA219

电源监控芯片
EEPROM

存储 HAT ID 和产品信息
16PIN 排线接口

树莓派 PCIe 接口

Raspberry Pi GPIO 接口

方便接入 Raspberry Pi 5

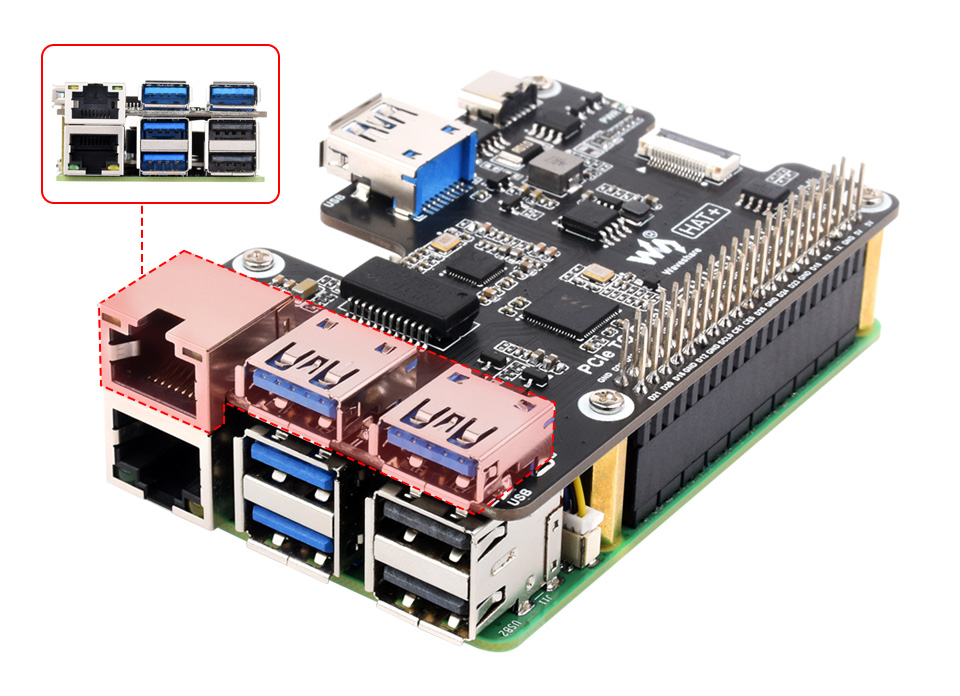

千兆网口

支持 1000Mbps 传输速度，向下兼容 100Mbps
USB 3.2 Gen1 扩展接口

USB1~USB3 共 3 路扩展接口
POWER 供电接口

外接 Type-C 5V DC 供电
PWR 指示灯

电源指示灯

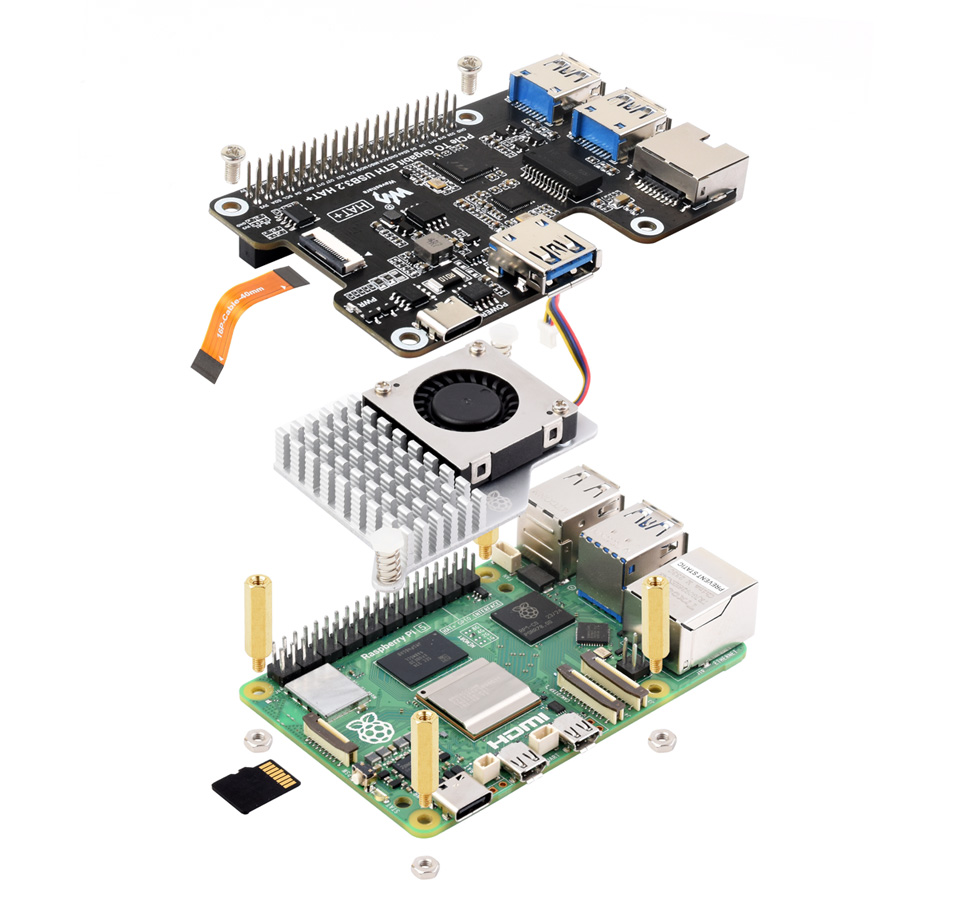

安装介绍

图片仅供展示，本产品不含

树莓派 5

和

散热器

，详细配置请参考配置清单

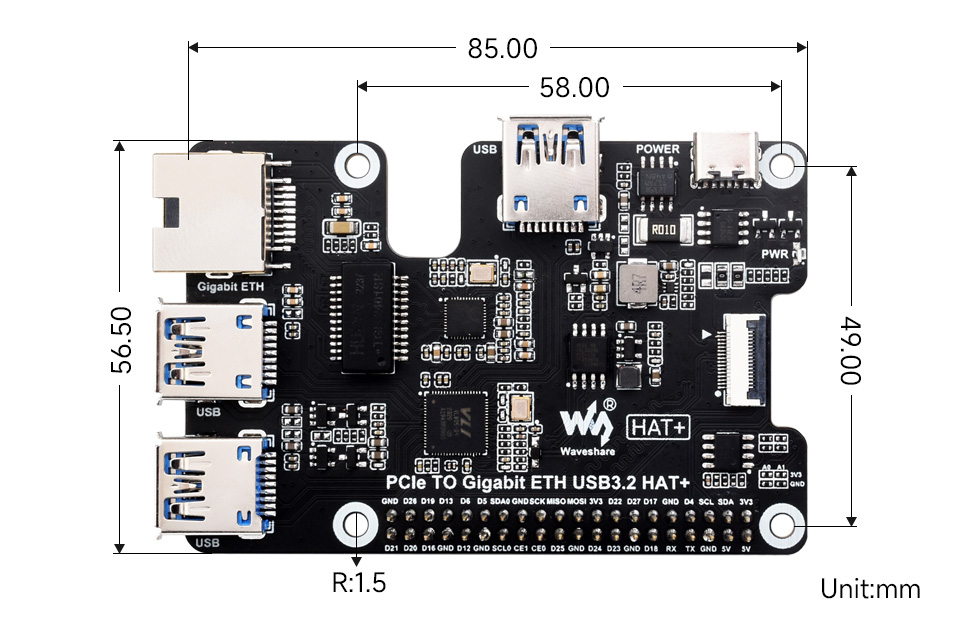

产品尺寸

PCIe 选型表

产品型号	扩展接口	PCIe 版本	连接方式	特点

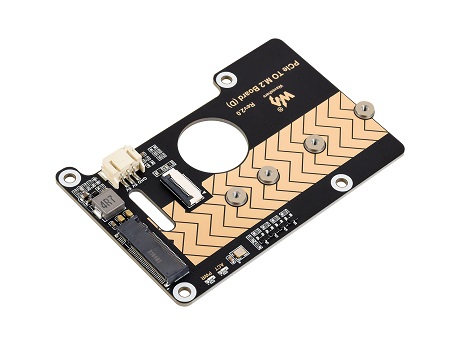

PCIe TO M.2 Board (D)	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2280

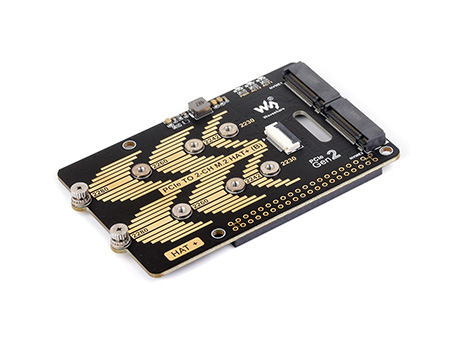

PCIe TO 2-CH M.2 HAT+ (B)	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2280
PCIe TO 2-CH M.2 HAT+	M.2_M_KEY × 2	PCIe ×1 Gen2	HAT+	双通道 NVMe、2242

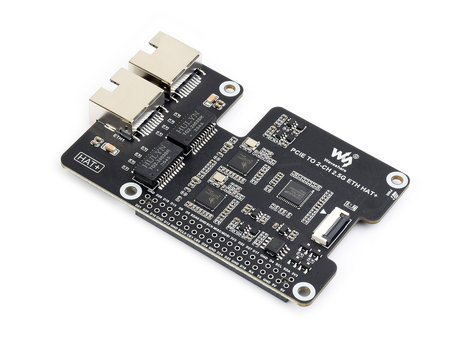

PCIE TO 2-CH 2.5G ETH HAT+	2.5G ETH × 2	PCIe ×1 Gen2	HAT+	2.5G ETH × 2

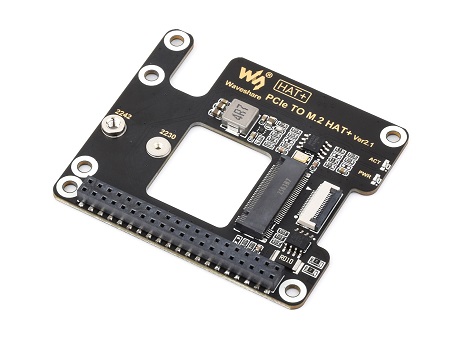

PCIe TO M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	NVMe、2242

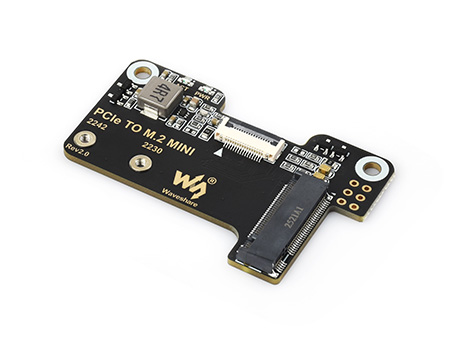

PCIe TO M.2 MINI	M.2_M_KEY	PCIe ×1 Gen2/3	顶部	NVMe、2242、体积小巧

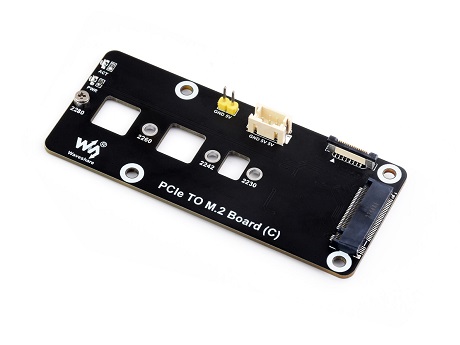

PCIe TO M.2 Board (C)	M.2_M_KEY	PCIe ×1 Gen2/3	侧面	NVMe、2280、侧面安装

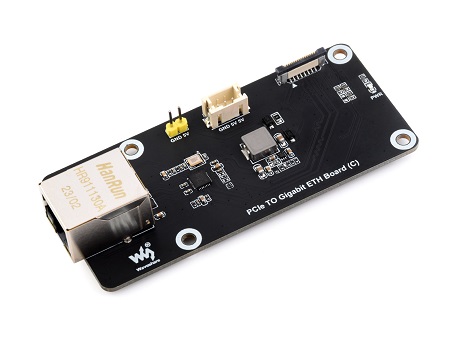

PCIe TO Gigabit ETH Board (C)	Gigabit ETH	PCIe ×1 Gen2	侧面	千兆网口、侧面安装

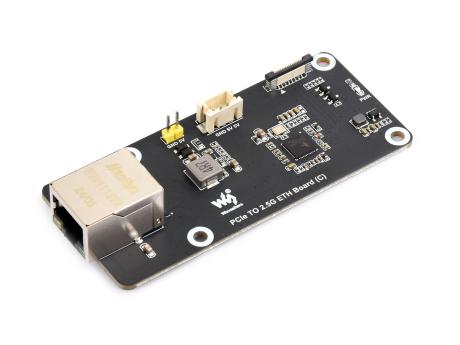

PCIe TO 2.5G ETH Board (C)	2.5G ETH	PCIe ×1 Gen2	侧面	2.5G 网口、侧面安装

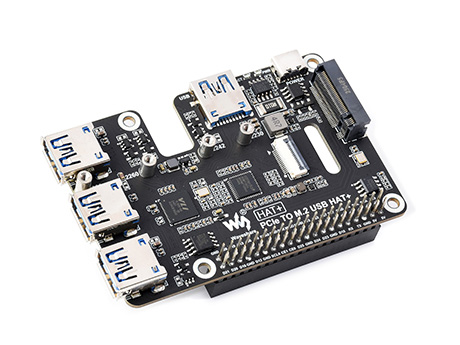

PCIe TO M.2 USB HAT+	M.2_M_KEY、USB3.2 × 4	PCIe ×1 Gen2	顶部	NVMe、2280、扩展 USB3.2

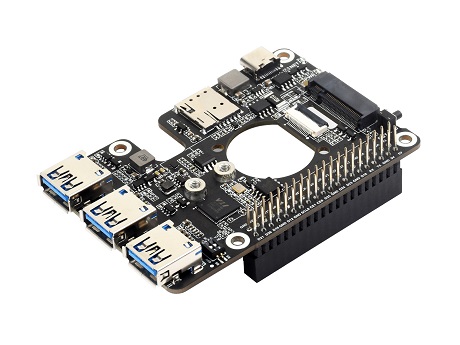

PCIe TO 4G/5G M.2 USB3.2 HAT+	M.2_B_KEY、USB3.2 × 3	PCIe ×1 Gen2	HAT+	支持 4G/5G 模组、扩展 USB3.2

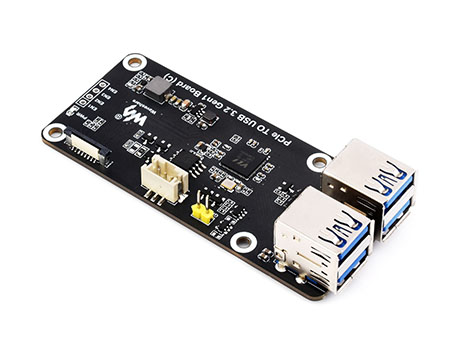

PCIe TO USB 3.2 Gen1 Board (C)	USB3.2 × 4	PCIe ×1 Gen2	侧面	扩展 USB3.2、侧面安装

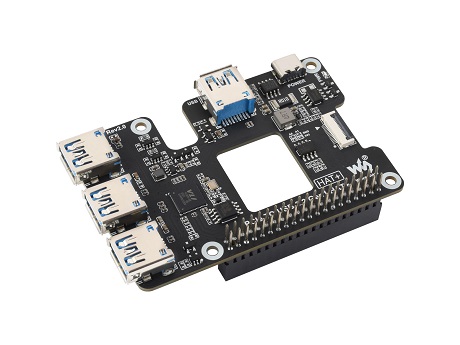

PCIe TO USB 3.2 Gen1 HAT+	USB3.2 × 4	PCIe ×1 Gen2	HAT+	扩展 USB3.2
PCIe TO Gigabit ETH USB3.2 HAT+	USB3.2 × 3、 Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 USB3.2、扩展千兆网口

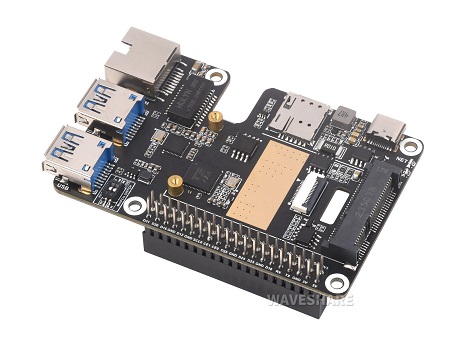

PCIe TO MiniPCIe GbE USB3.2 HAT+	USB3.2 × 2、MiniPCIe、Gigabit ETH	PCIe ×1 Gen2	HAT+	扩展 4G 模组，扩展 USB3.2 和千兆网口

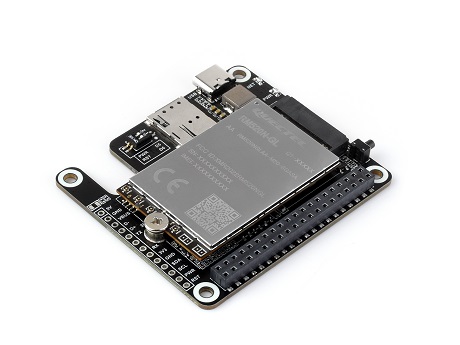

RM520N-GL 5G HAT+	M.2_B_KEY	PCIe ×1 Gen2	HAT+	PCIE 直连 5G 模组、多种 5G 模组选择

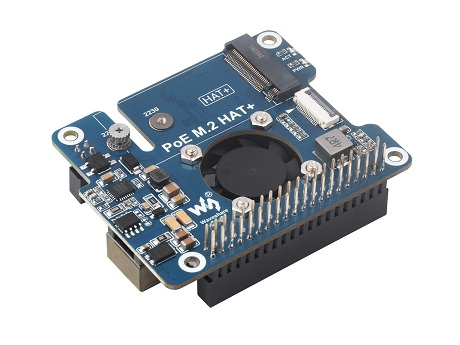

PoE M.2 HAT+	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2242

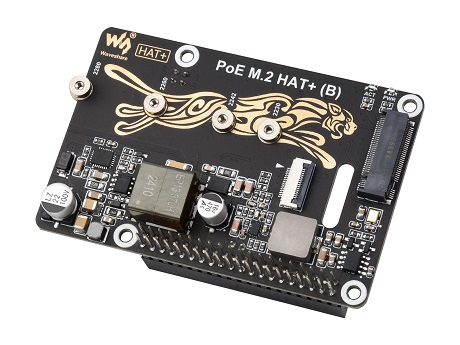

PoE M.2 HAT+ (B)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2280

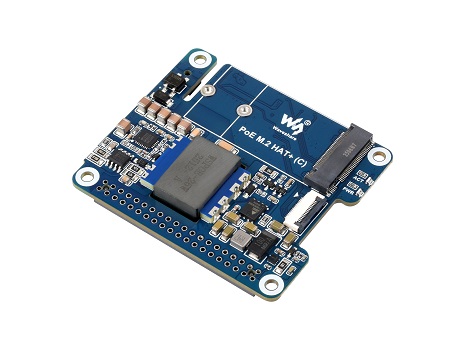

PoE M.2 HAT+ (C)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2242

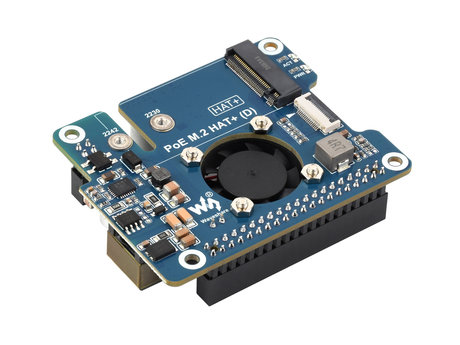

POE M.2 HAT+ (D)	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	PoE、NVMe、2242

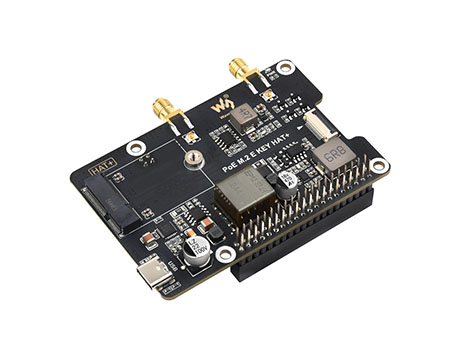

PoE M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	PoE、Wi-Fi、蓝牙、2230

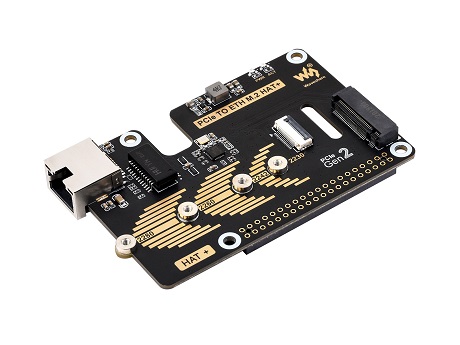

PCIe TO ETH M.2 HAT+	M.2_M_KEY、 Gigabit ETH	PCIe ×1 Gen2	HAT+	千兆网口、NVMe、2280

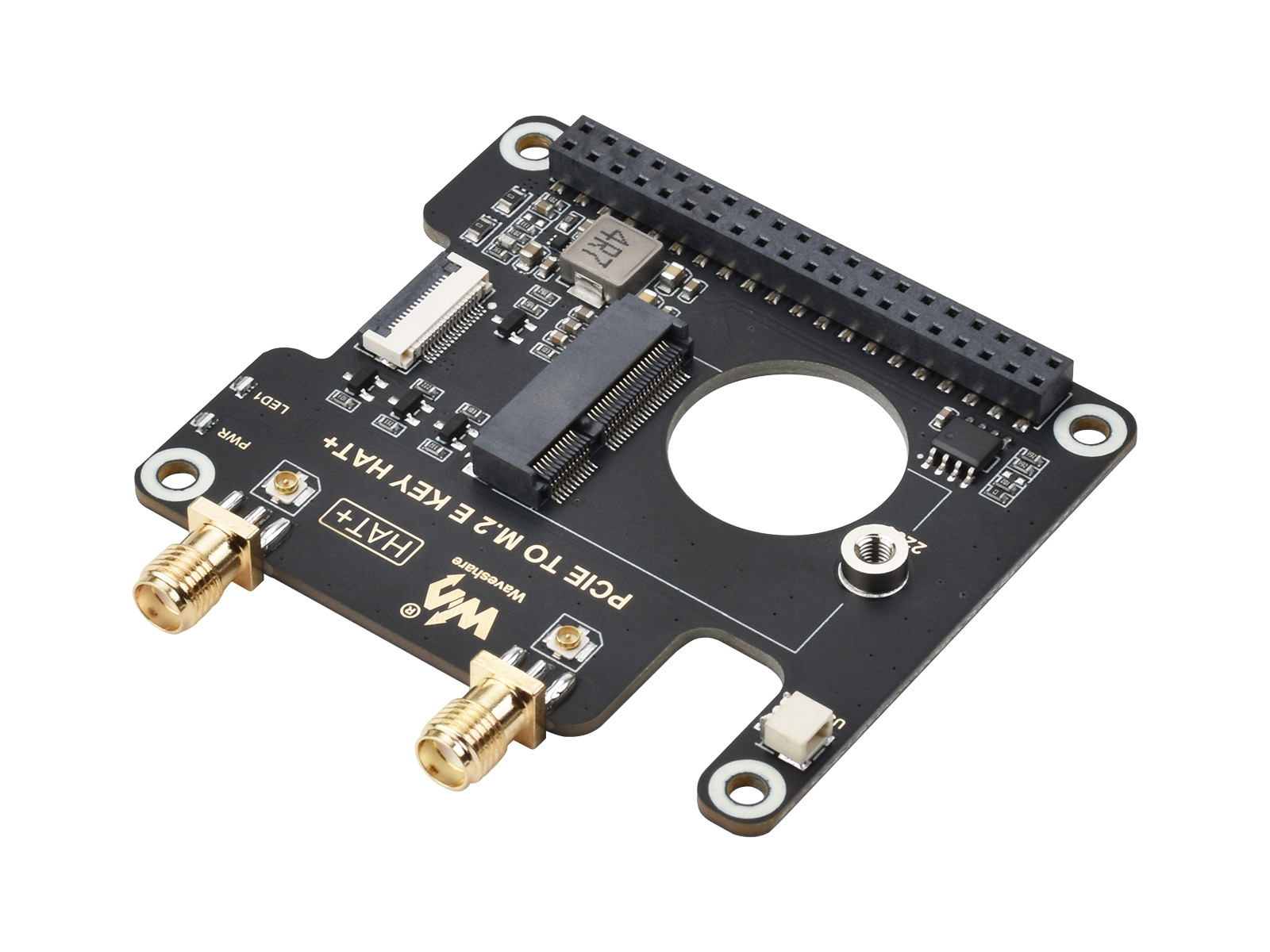

PCIE TO M.2 E KEY HAT+	M.2_E_KEY	PCIe ×1 Gen2/3	HAT+	Wi-Fi、BT、M.2_E_KEY、2230

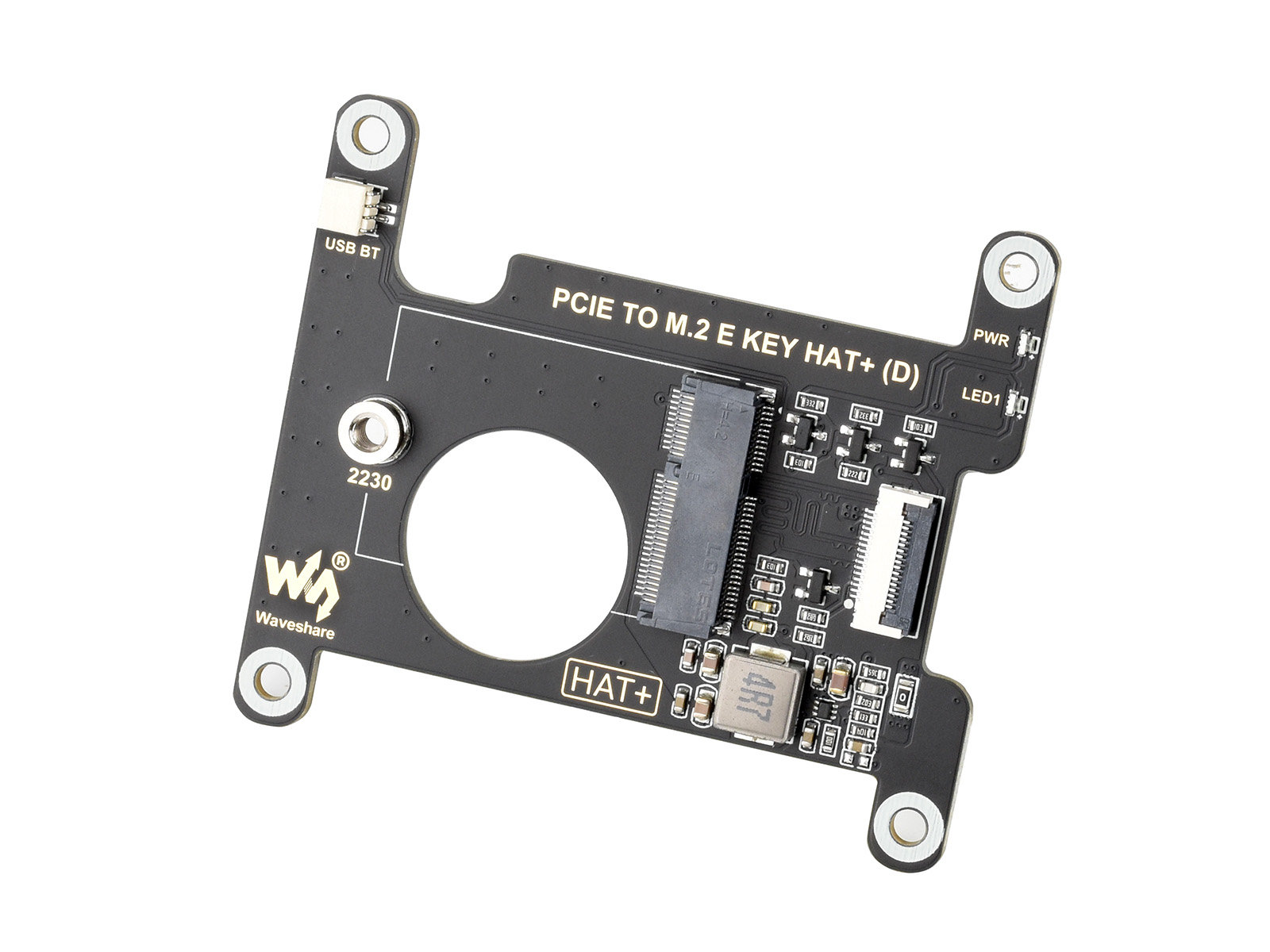

PCIE TO M.2 E KEY HAT+ (D)	M.2_E_KEY	PCIe ×1 Gen2/3	顶部	Wi-Fi、BT、M.2_E_KEY、2230

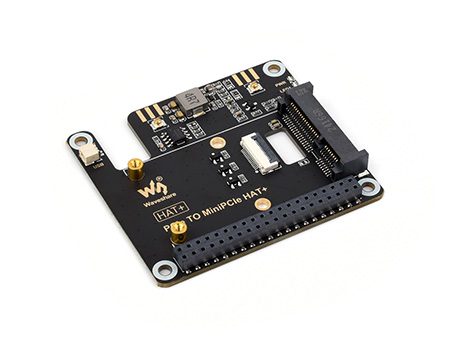

PCIE TO MiniPCIe HAT+	MiniPCIe	PCIe ×1 Gen2	HAT+	Wi-Fi、BT、MiniPCIe

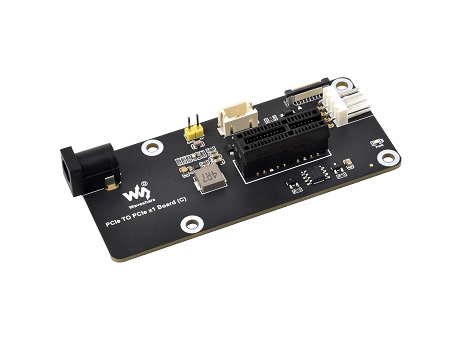

PCIe TO PCIe x1 Board (C)	PCIe x1	PCIe ×1 Gen2/3	侧面	PCIe x1、x4、x8、x16

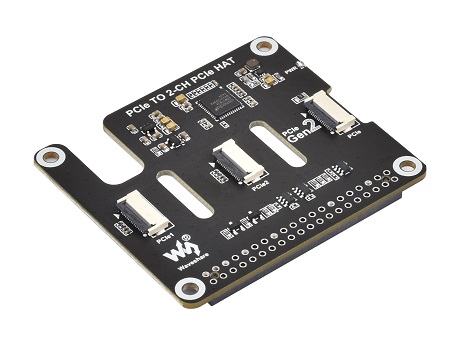

PCIe TO 2-CH PCIe HAT	PCIe 16PIN × 2	PCIe ×1 Gen2	HAT	PCIe 接口 1 转 2

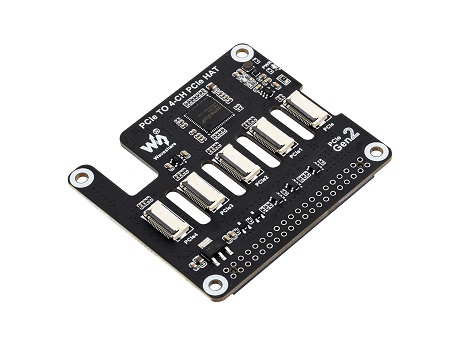

PCIe TO 4-CH PCIe HAT	PCIe 16PIN × 4	PCIe ×1 Gen2	HAT	PCIe 接口 1 转 4

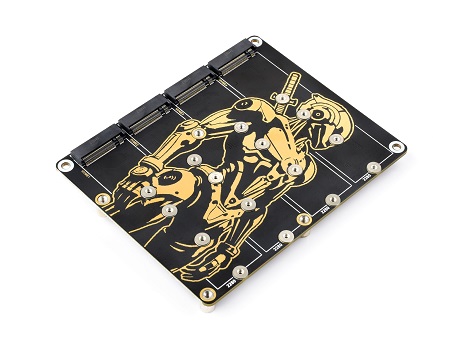

PCIE TO 4-CH NVME Board (B)	M.2_M_KEY × 4	PCIe ×1 Gen2	底部	4 通道 NVMe、2280、板载供电

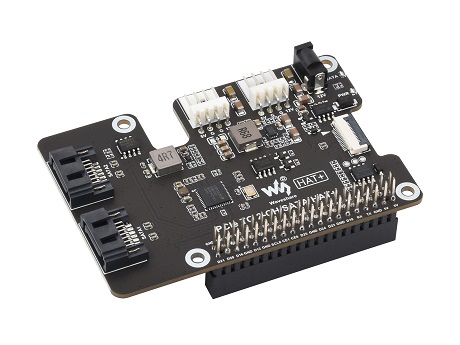

PCIe TO 2-CH SATA HAT+	SATA × 2	PCIe ×1 Gen2	顶部	SATA

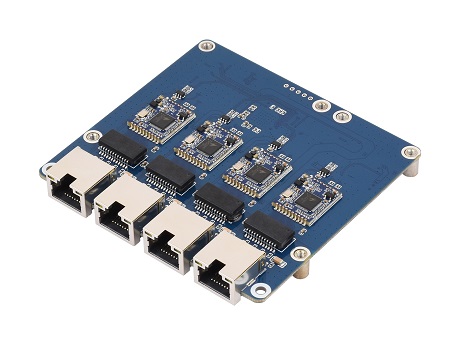

PCIE TO 4-CH 2.5G ETH Board (B)	2.5G ETH × 4	PCIe ×1 Gen2	底部	4 通道 ETH 接口
PCIE TO 4-CH Gigabit ETH Board (B)	Gigabit ETH × 4	PCIe ×1 Gen2	底部	4 通道 ETH 接口

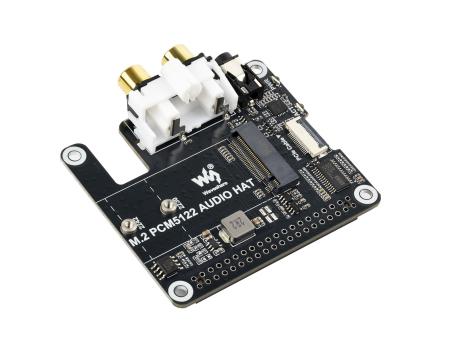

M.2 PCM5122 AUDIO HAT	M.2_M_KEY	PCIe ×1 Gen2/3	HAT+	I2S 音频、NVMe、2242
