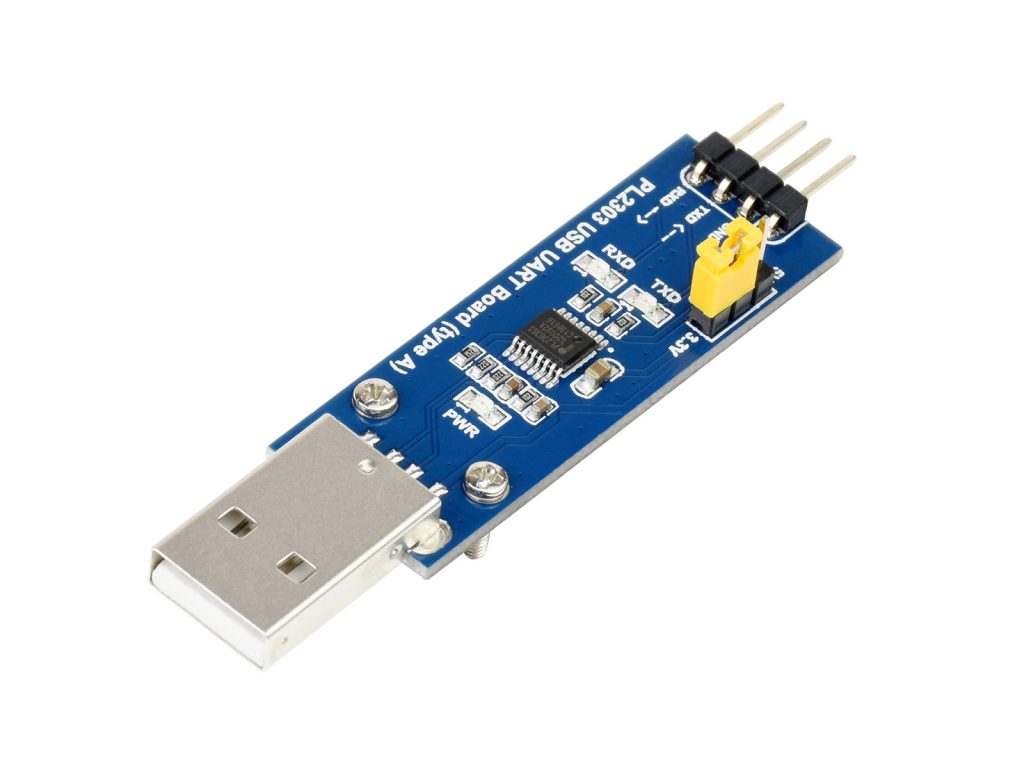

PL2303 USB转UART 串口TTL模块V2 USB Type A接口

采用原装PL2303GS,支持1.8V/2.5V/3.3V/5V,支持Window xp/7/8/10/11
价格 ¥18.18
型号PL2303 USB UART Board (type A) V2
SKU20265
品牌微雪电子/WAVESHARE
库存现货
数量
立即购买
收藏
原厂正品 · 7 天无理由退换 · 15 天免费保修 · 可开增值税发票

USB 转 UART(TTL)
通用串口通信模块

传输稳定 | 多设备适用 | 兼容 Windows

USB转UART(TTL) 通用串口通信模块主图

产品特性

  • 采用 PL2303GS 新版本芯片
  • 支持 Windows XP/7/8/10/11/…
  • 支持通过跳线帽设置 VCCIO 3 种供电方式
    • VCCIO – 5V:5V 对外供电
    • VCCIO – 3.3V:3.3V 对外供电
    • 不接跳线帽:由外部供电(1.8V/2.5V/3.3V/5V)
  • 板载 3 个 LED 指示灯:TXD、RXD、PWR

版本说明

USB转UART(TTL) 通用串口通信模块USB Type A 接口版本

USB Type A 接口
USB转UART(TTL) 通用串口通信模块USB Type C 接口版本

USB Type C 接口
USB转UART(TTL) 通用串口通信模块USB micro 接口版本

USB micro 接口
USB转UART(TTL) 通用串口通信模块USB mini 接口版本

USB mini 接口

采用 PL2303 方案

采用 PL2303GS 新版本芯片

采用 PL2303GS 新版本芯片

接线说明

下图以 USB Type A 接口版本接入 MCU 为例

USB转UART(TTL) 通用串口通信模块 接线说明

  • VCCIO:输出 3.3V/5V (模块由 USB 供电,须将跳线帽跳到 3.3V/5V)
  • GND:接 GND
  • TXD:接 MCU.RX (信号流向:MCU.RX << PL2303 << PC.TX)
  • RXD:接 MCU.TX (信号流向:MCU.TX >> PL2303 >> PC.RX)
  • 该模块为 USB 转 TTL 电平,切勿直连 RS232 电平,以免烧坏模块。

实拍展示

USB转UART(TTL) 通用串口通信模块实拍展示

产品尺寸

USB转UART(TTL) 通用串口通信模块产品尺寸

资料及服务

微雪资料及服务

  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 数据手册
(例程资料以链接中实际给出的为准)

资料路径:www.waveshare.net/wiki/PL2303_USB_UART_Board_V2

配置清单

USB转UART(TTL) 通用串口通信模块配置清单1
USB转UART(TTL) 通用串口通信模块配置清单24-pin_sensors_wire
  1. 串口通信模块4选1
  2. 杜邦线 散头 4PIN转自定义 × 1
