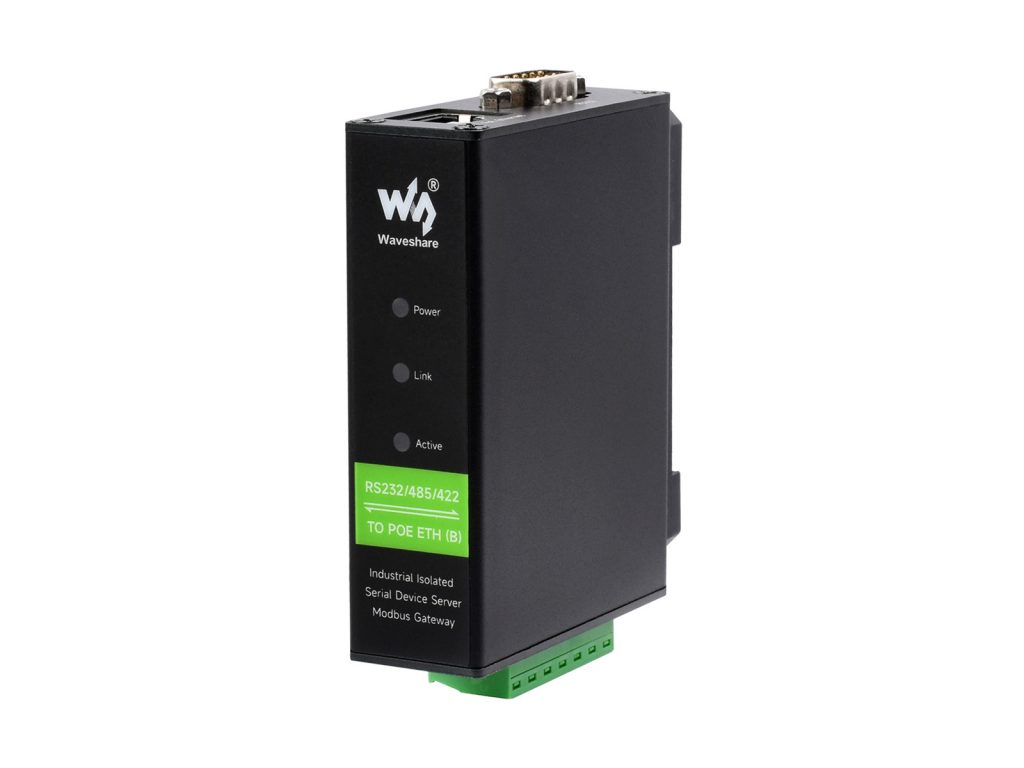

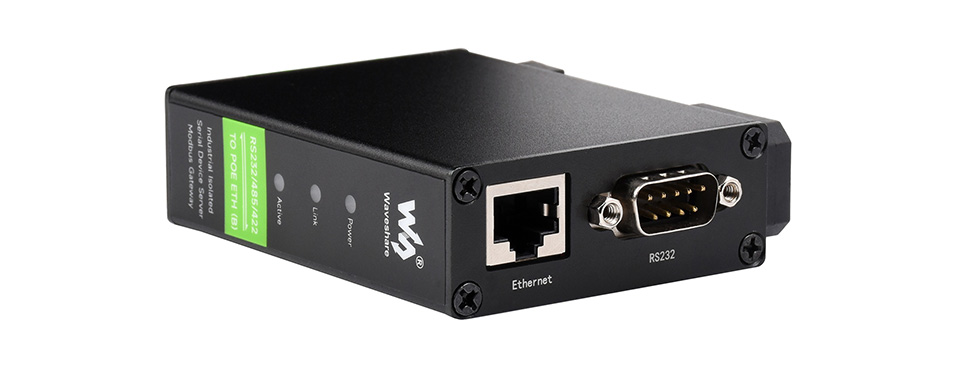

一款专门为工业环境应用设计的 RS232/485/422 设备数据采集器 / 物联网网关，兼具串口服务器、Modbus 网关、MQTT 网关、RS485 转 JSON 等多种功能于一体。具有 RS232/485/422 和以太网接口 (可选带 PoE 功能版本)，采用外径 5.5mm，内径 2.1mm 的电源接口跟接线端子式电源接入，导轨式外壳设计，体积小巧，安装方便，性价比高，适用于数据采集、物联网网关、安防物联网和智能仪表监控等领域。
普通网口 + 电气隔离
PoE 网口 + 电气隔离
| 型号 | RS485 TO ETH (B) 普通网口版 |
RS485 TO POE ETH (B) PoE 网口 + 电气隔离版 |
RS232/485/422 TO ETH (B) 多种接口 + 普通网口 + 电气隔离版 |
RS232/485/422 TO POE ETH (B) 多种接口 + PoE 网口 + 电气隔离版 |
|---|---|---|---|---|
| 产品类型 | 串口服务器、Modbus 网关、MQTT 网关 | |||
| 基本功能 | 实现 RS485 转以太网双向透明传输功能 | 实现 RS232/485/422 转以太网双向透明传输功能 | ||
| 通信接口 | RS485 × 1，网口 × 1 | RS232 x 1; RS485 × 1; RS422 x 1; 网口 × 1 | ||
| 供电方式 | 接线端子 DC 9~24V | 接线端子 DC 6~36V 或 PoE 网口 | DC 5.5 电源接口、接线端子 DC 6~36V | DC 5.5 电源接口、接线端子 DC 6~36V 或 PoE 网口 |
| 隔离保护 | 不带隔离 | 电源隔离，信号隔离保护 | ||
| 通信接口 | ||||
| 以太网 | 普通网口 | PoE 网口，支持 IEEE 802.3af 标准 | 普通网口 | PoE 网口，支持 IEEE 802.3af 标准 |
| 10/100M 自适应 RJ45 接口，2KV 级浪涌保护 | ||||
| 串口 | RS485 | 隔离型 RS485 | 隔离型 RS232/485/422 | |
| 串口参数 | ||||
| 波特率 | 300 ~ 115200 bps | |||
| 校验位 | 无，奇校验，偶校验，标记，空格 | |||
| 数据位 | 5 ~ 9 位 | |||
| 流控 | 无流控 | |||
| 软件 | ||||
| 协议 | ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS | |||
| 配置方式 | 上位机配置、WEB 浏览器、设备管理函数库 | |||
| 通信方式 | TCP/IP 直接通讯、虚拟串口方式 | |||
| 工作模式 | TCP 服务器、TCP 客户端（同时 TCP 服务端也共存），UDP，UDP 组播 | |||
| 其它 | ||||
| 操作温度 | -40℃ ~ 85℃ | |||
| 湿度范围 | 5% ~ 95% 相对湿度 | |||
| 产品尺寸 | L × W × H：87 × 36 × 59 mm | L × W × H：88.7 × 72.5 × 24.2 mm |
当作为 MQTT 网关使用时，设备可以通过透传方式将串口数据采用 MQTT 协议上传至 MQTT 服务器，支持的服务器包括百度云 MQTT、阿里云 MQTT、中国移动 OneNet 平台等。支持将采集的 Modbus RTU 或非标串口数据解析为 JSON 格式封装在 MQTT 数据包中并上传。
当作为 JSON 数据采集网关使用时，设备可以通过 RS485 连接到数据采集仪表，然后自动采集数据并转换成 JSON 格式上发至服务器。采集数据支持 Modbus RTU 645 仪表 97 版本、645 仪表 07 版本、以及各类非标 RS485 协议。用户可以通过上位机配置上传的数据格式，JSON 上传时可以支持 MQTT 协议、HTTP POST 协议和 HTTP GET 等协议。
| 型号 | 网口类型 | 隔离保护 | 串口类型 | 供电方式 | 供电范围 | 产品尺寸(mm) |
|---|---|---|---|---|---|---|
 RS485 TO ETH (B) |
普通网口 | – | 单串口服务器 | 接线端子 | DC 9V~24V | 87.0×36.0×59.0 |
 RS485 TO POE ETH (B) |
PoE 网口 |
电源隔离 + 信号隔离 |
单串口服务器 | 接线端子 + PoE 网口 |
DC 6V~36V | 87.0×36.0×59.0 |
 RS485 TO ETH (C) |
普通网口 | 电源隔离 + 信号隔离 |
单串口服务器 | 接线端子 | DC 6V~36V | 87.0×36.0×59.0 |
 RS232 TO ETH (B) |
普通网口 | 电源隔离 + 信号隔离 |
单串口服务器 | 接线端子 | DC 6V~36V | 87.0×36.0×59.0 |
 RS232 TO POE ETH (B) |
PoE 网口 |
电源隔离 + 信号隔离 |
单串口服务器 | 接线端子 + PoE 网口 |
DC 6V~36V | 87.0×36.0×59.0 |
 RS232/485/422 TO ETH (B) |
普通网口 | 电源隔离 + 信号隔离 |
三选一的单串口服务器 | 接线端子 + DC 5.5 电源接口 |
DC 6V~36V | 88.7×72.5×24.2 |
 RS232/485/422 TO POE ETH (B) |
PoE 网口 |
电源隔离 + 信号隔离 |
三选一的单串口服务器 | 接线端子 + PoE 网口 + DC 5.5 电源接口 |
DC 6V~36V | 88.7×72.5×24.2 |
 2-CH RS485 TO ETH (B) |
普通网口 | 电源隔离 + 信号隔离 |
双串口服务器 | 接线端子 + DC 5.5 电源接口 |
DC 6V~40V | 78.0×72.5×24.2 |
 2-CH RS485 TO POE ETH (B) |
PoE 网口 |
电源隔离 + 信号隔离 |
双串口服务器 | 接线端子 + PoE 网口 + DC 5.5 电源接口 |
DC 6V~40V | 78.0×72.5×24.2 |
 RS232 RS485 TO ETH (B) |
普通网口 | 电源隔离 + 信号隔离 |
双串口服务器 | 接线端子 + DC 5.5 电源接口 |
DC 6V~40V | 78.0×72.5×24.2 |
 RS232 RS485 TO POE ETH (B) |
PoE 网口 |
电源隔离 + 信号隔离 |
双串口服务器 | 接线端子 + PoE 网口 + DC 5.5 电源接口 |
DC 6V~40V | 78.0×72.5×24.2 |
 4-CH RS485 TO ETH (B) |
普通网口 | 电源隔离 + 信号隔离 |
四串口服务器 | 接线端子 | DC 6V~40V | 91.0×64.5×24.2 |
 4-CH RS485 TO POE ETH (B) |
PoE 网口 |
电源隔离 + 信号隔离 |
四串口服务器 | 接线端子 + PoE 网口 |
DC 6V~40V | 91.0×64.5×24.2 |
 8-CH RS485 TO ETH (B) |
普通网口 | 电源隔离 + 信号隔离 |
八串口服务器 | 接线端子 | DC 7V~36V | 93×103.5×29.7 |
 8-CH RS485 TO POE ETH (B) |
PoE 网口 |
电源隔离 + 信号隔离 |
八串口服务器 | 接线端子 + PoE 网口 |
DC 7V~36V | 93×103.5×29.7 |
