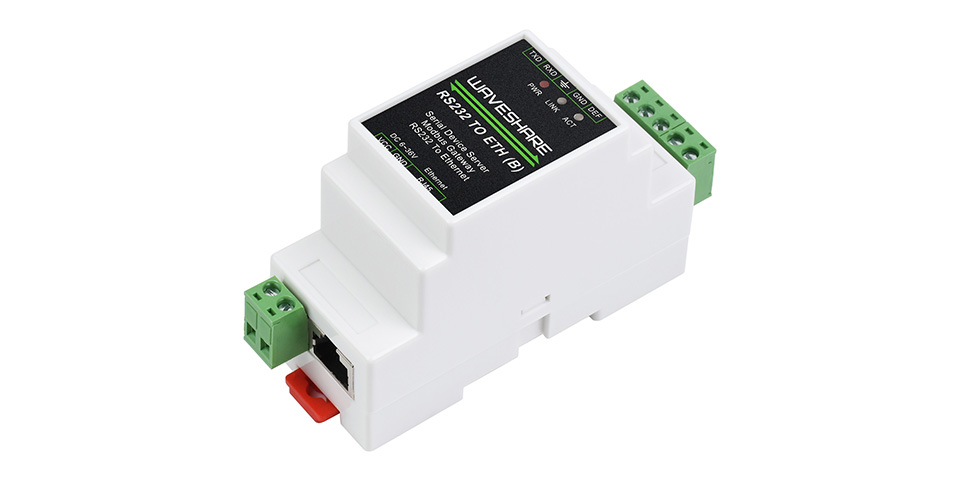

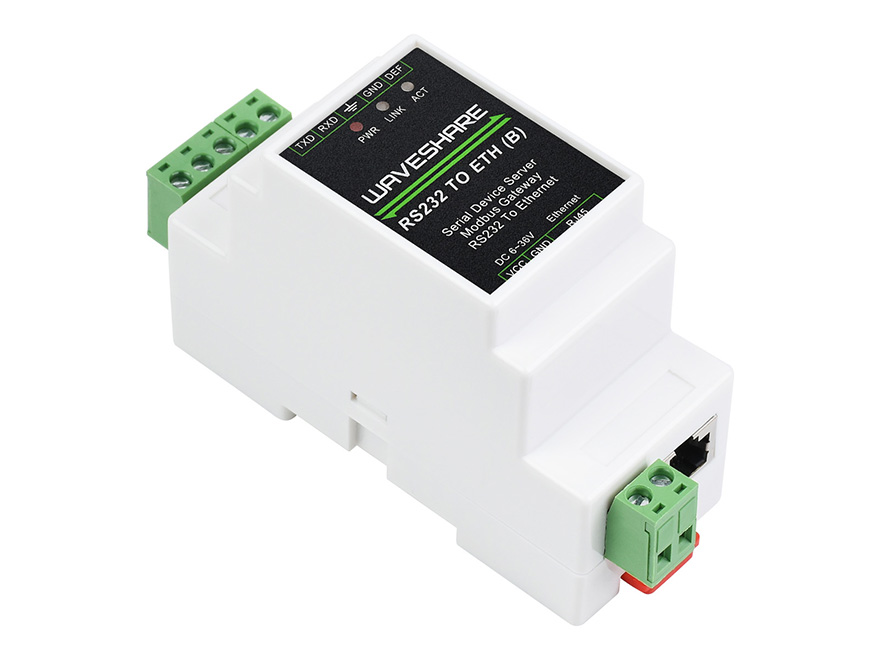

普通网口版

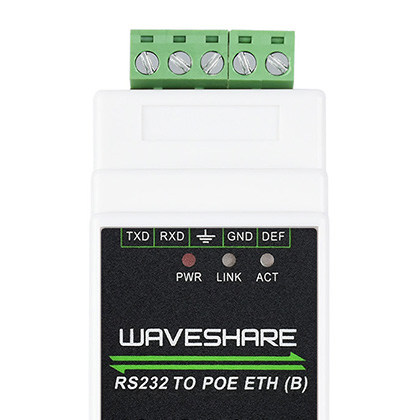

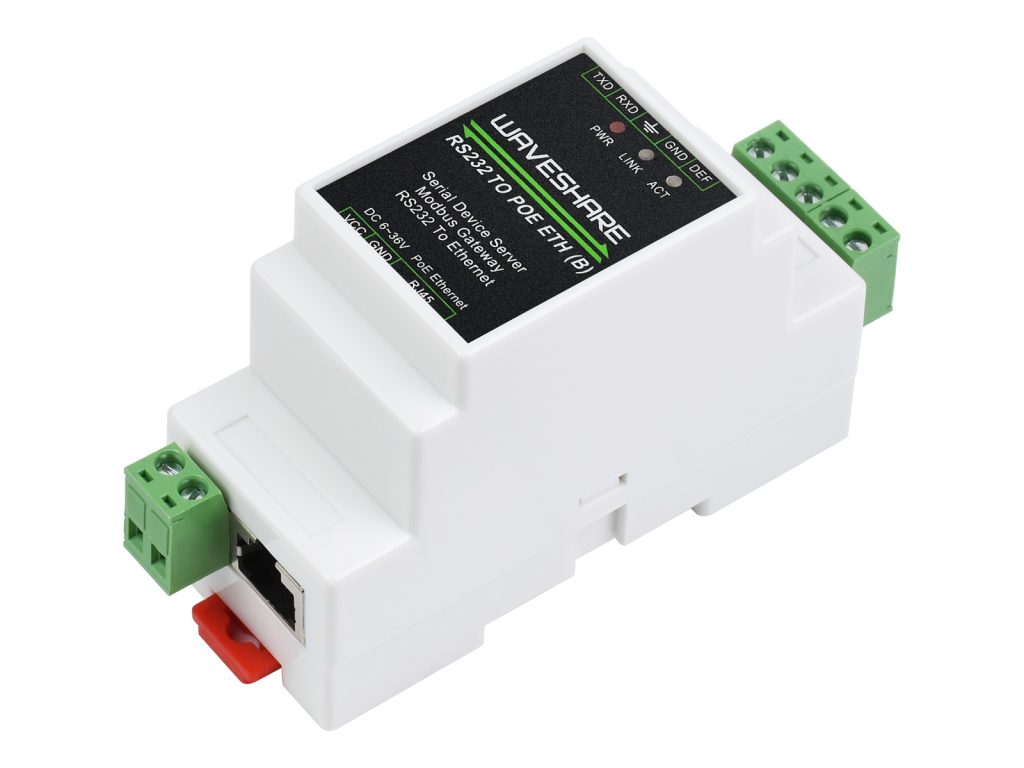

PoE 网口版

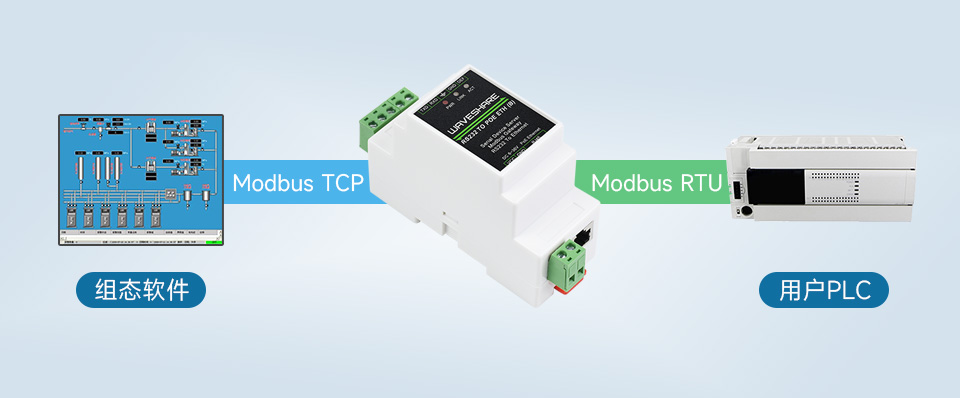

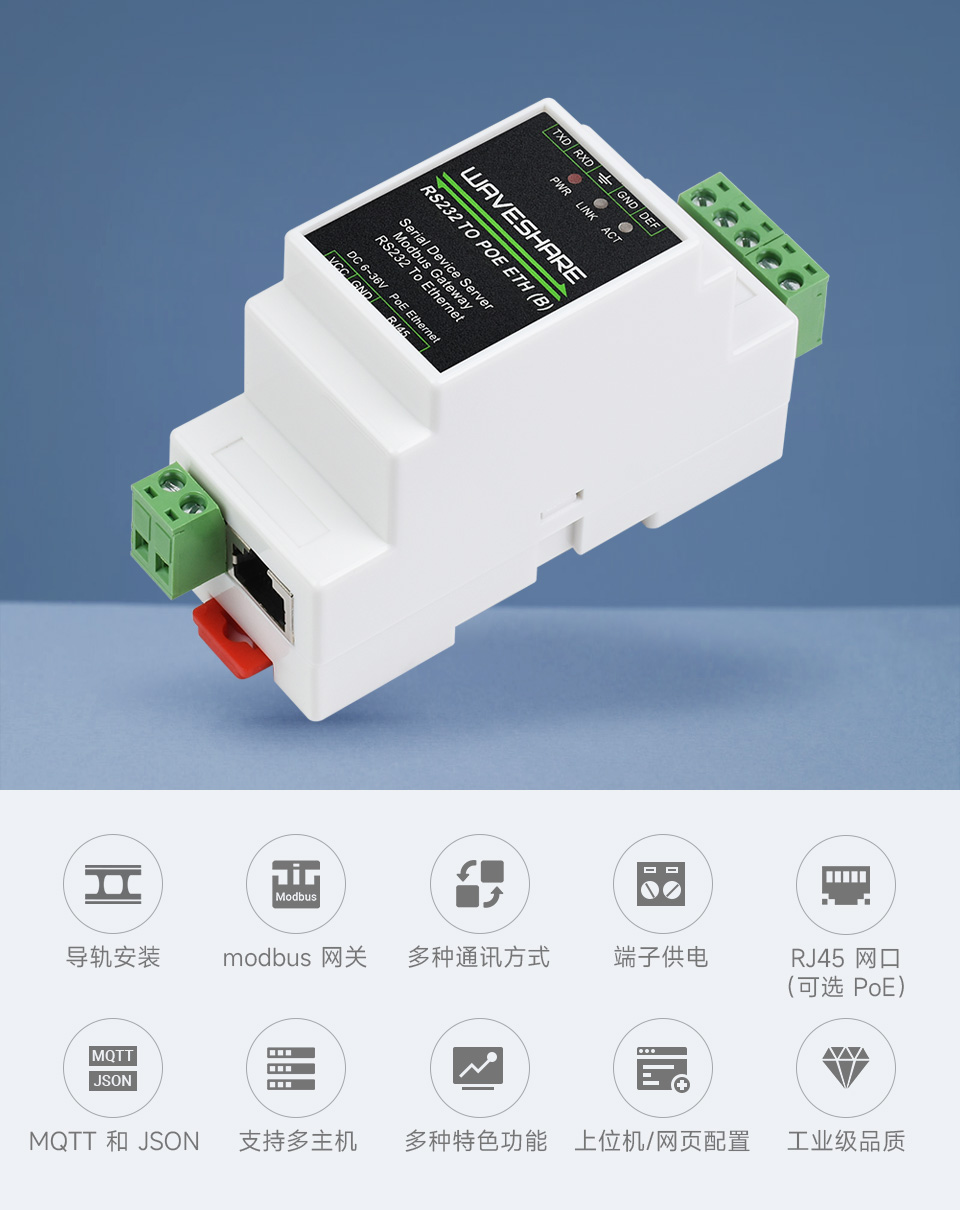

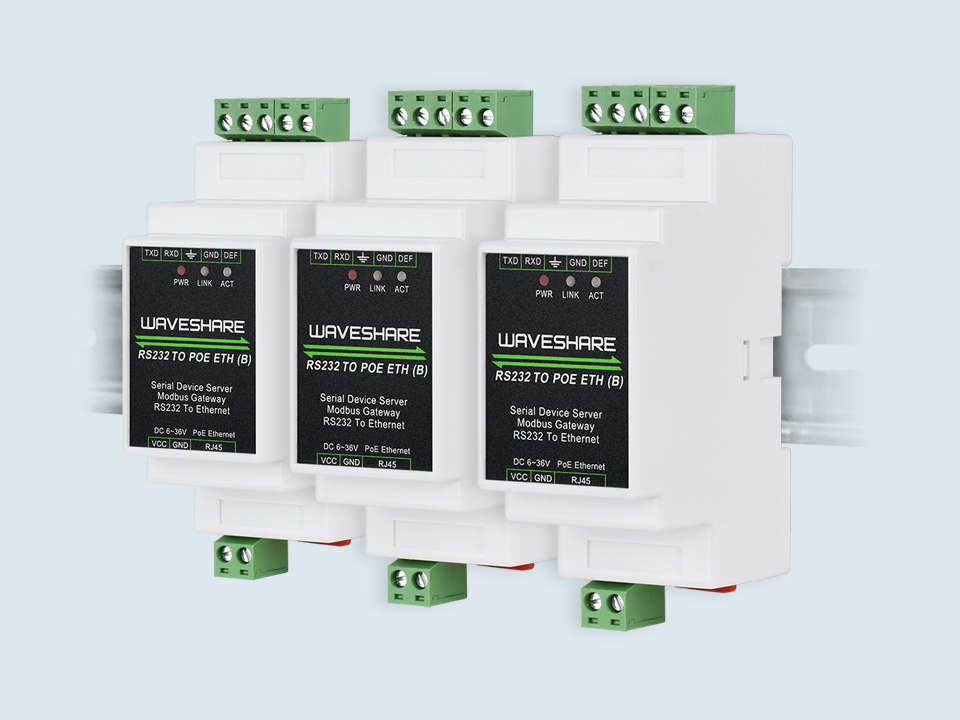

一款专门为工业环境应用设计的 RS232 设备数据采集器/物联网网关，兼具串口服务器、Modbus 网关、MQTT 网关、RS232 转 JSON

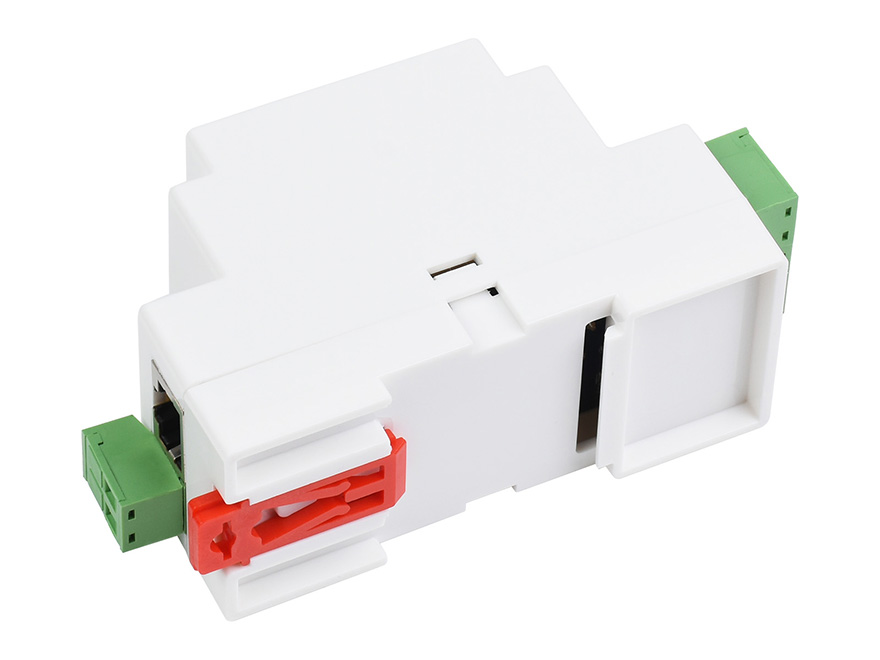

等多种功能于一体。具有 RS232 和以太网接口，以太网接口可选 PoE 功能，采用接线端子式电源接入，导轨式外壳设计，体积小巧，安装方便，性价比高，适用于数据采集、物联网网关、安防物联网和智能仪表监控等领域。
| 型号 |

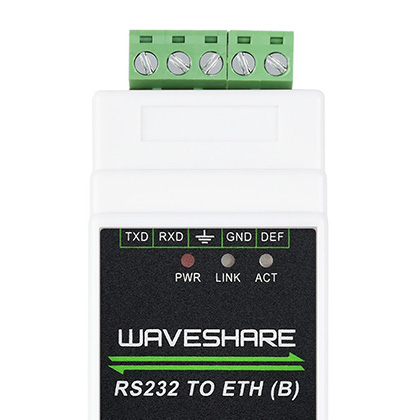

RS232 TO ETH (B) 普通网口版 |
RS232 TO POE ETH (B) PoE 网口版 |
|---|---|---|
| 产品类型 | 串口服务器、Modbus 网关、MQTT 网关 | |

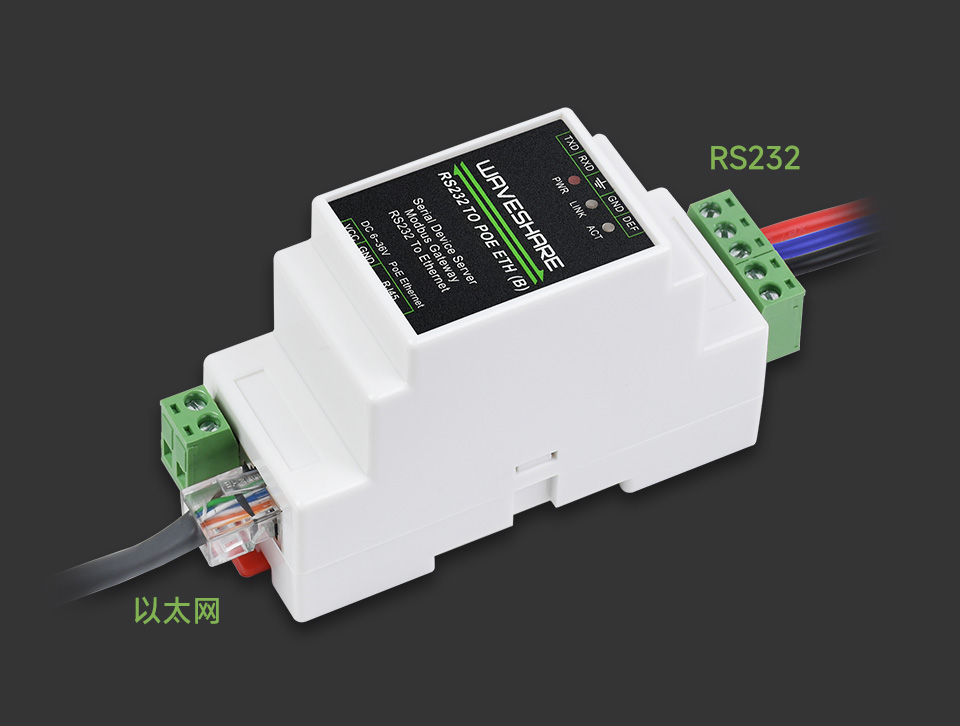

| 基本功能 | 实现 RS232 转以太网双向透明传输功能 | |

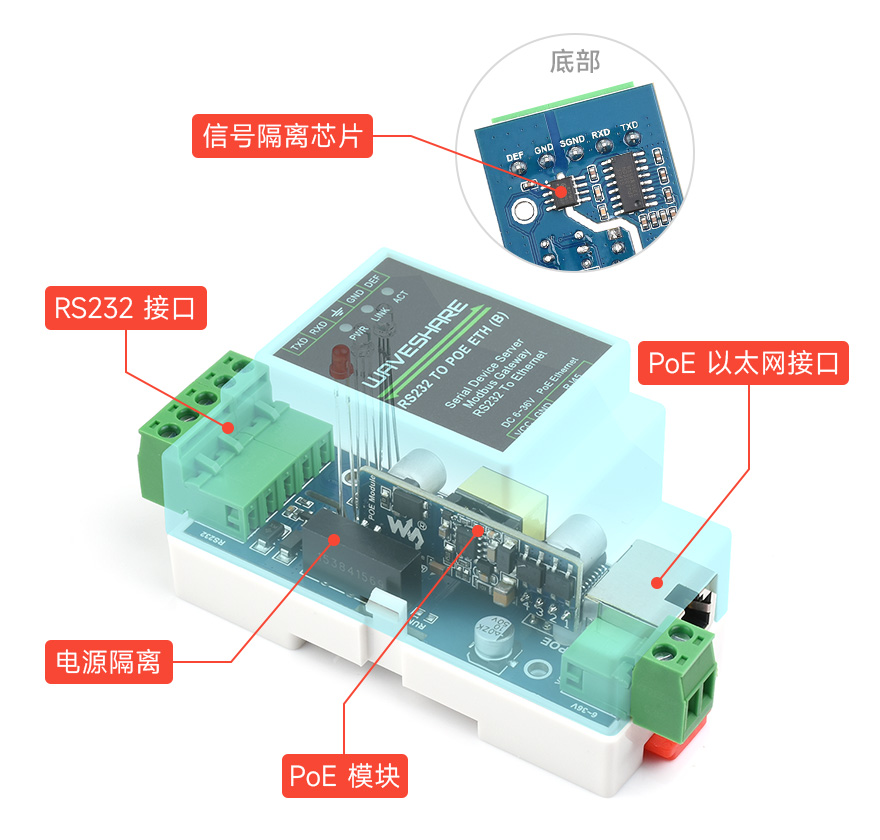

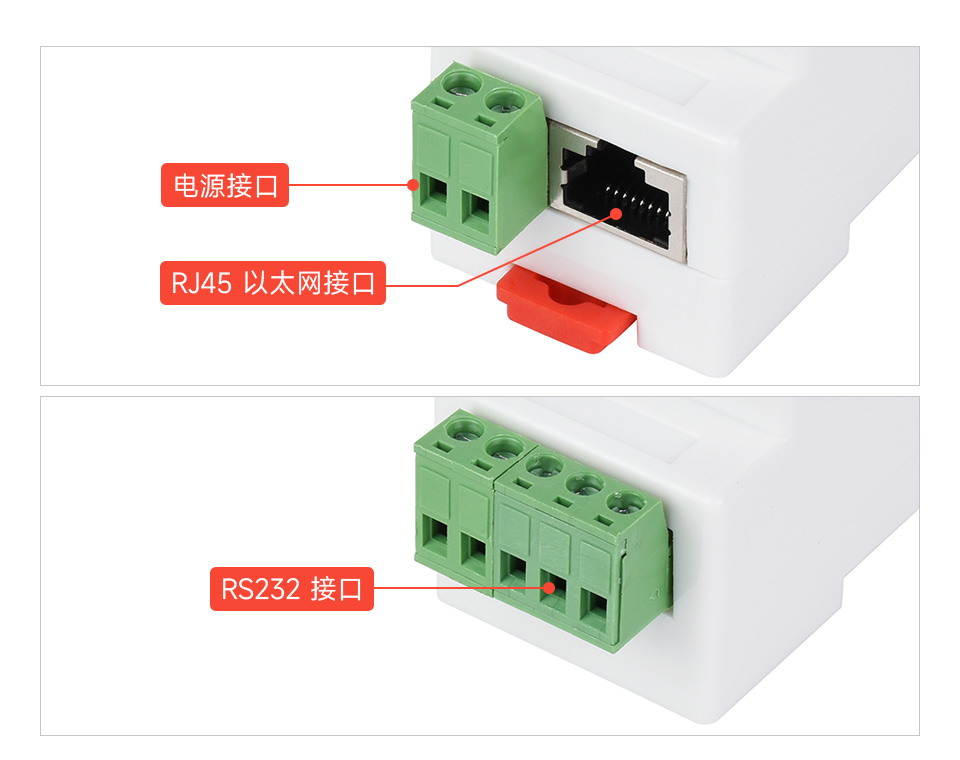

| 通信接口 | RS232 × 1，网口 × 1 | |
| 供电方式 | 接线端子 DC 6~36V | 接线端子 DC 6~36V 或 PoE 网口 |
| 隔离保护 | 电源隔离，信号隔离保护 | |
| 通信接口 | ||
| 以太网 | 普通网口 | PoE 网口，支持 IEEE 802.3af 标准 |
| 10/100M 自适应 RJ45 接口，2 KV 级浪涌保护 | ||
| 串口 | 隔离型 RS232 | |
| 串口参数 | ||
| 波特率 | 300 ~ 115200bps | |
| 校验位 | 无，奇校验，偶校验，标记，空格 | |
| 数据位 | 5 ~ 9 位 | |
| 流控 | 无流控 | |
| 软件 | ||
| 协议 | ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS | |
| 配置方式 | 上位机配置、WEB 浏览器、设备管理函数库 | |
| 通信方式 | TCP/IP 直接通讯、虚拟串口方式 | |

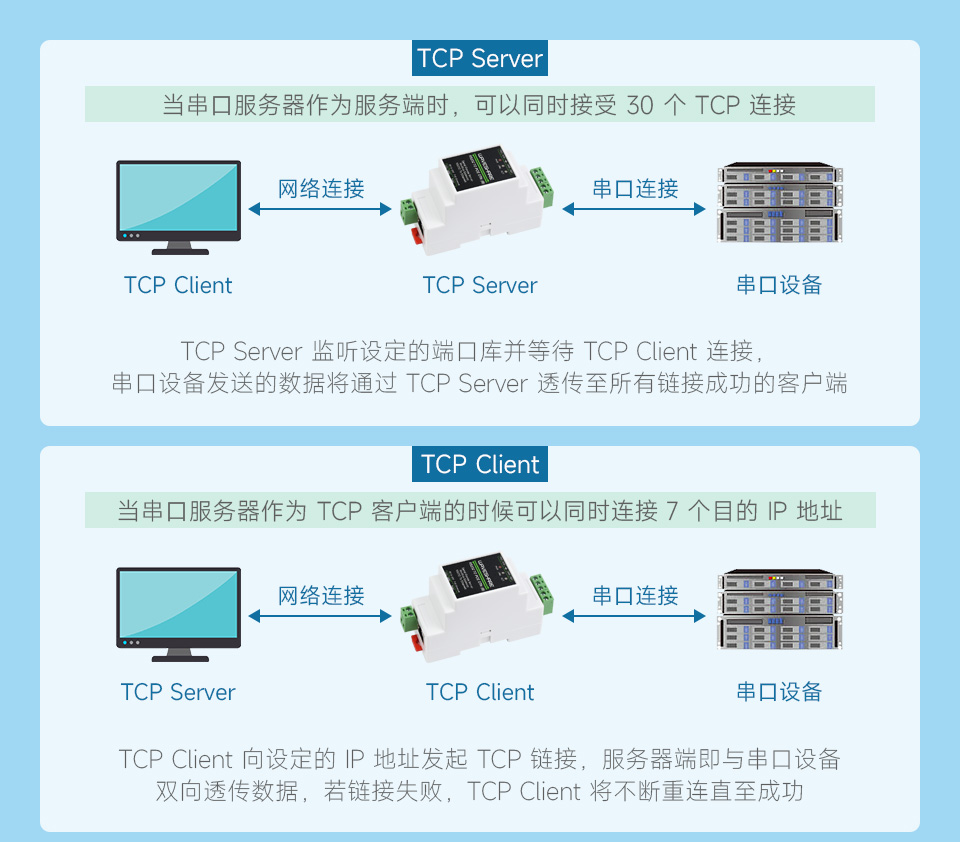

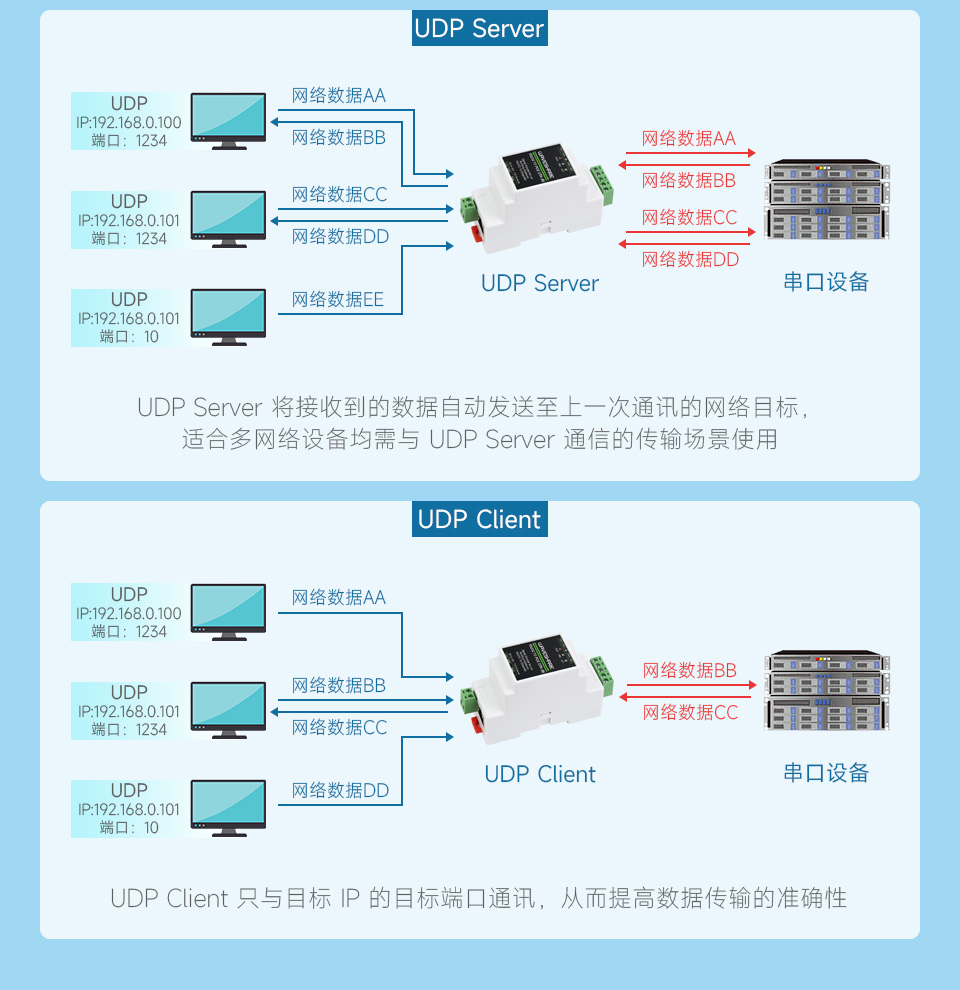

| 工作模式 | TCP 服务器、TCP 客户端（同时 TCP 服务端也共存，UDP，UDP 组播 | |
| 其它 | ||
| 操作温度 | -40℃ ~ 85℃ | |
| 湿度范围 | 5% ~ 95% 相对湿度 | |

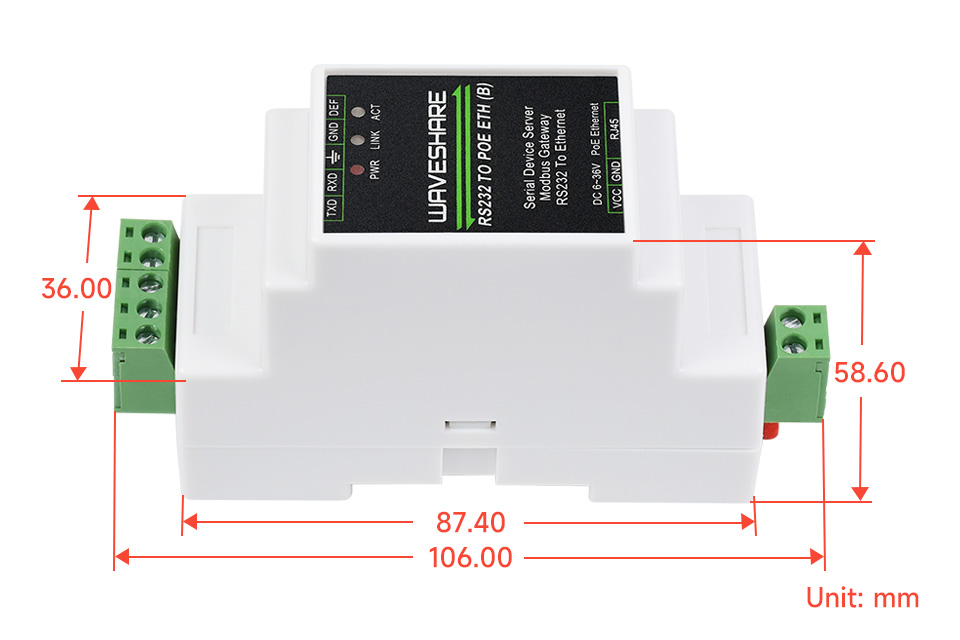

| 产品尺寸 | L × W × H：87 × 36 × 59 mm |

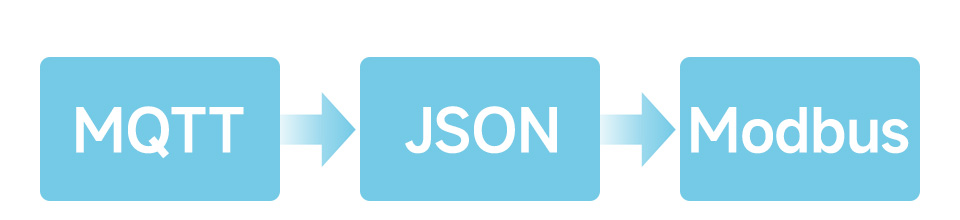

当作为 MQTT 网关使用时，设备可以通过透传方式将串口数据采用 MQTT 协议上传至 MQTT 服务器，支持的服务器包括百度云 MQTT、阿里云
MQTT、中国移动 OneNet 平台等。支持将采集的 Modbus RTU 或非标串口数据解析为 JSON 格式封装在 MQTT 数据包中并上传。
当作为 JSON 数据采集网关使用时，设备可以通过 RS232 连接到数据采集仪表，然后自动采集数据并转换成 JSON 格式上发至服务器。采集数据支持
Modbus RTU 645 仪表 97 版本、645 仪表 07 版本、以及各类非标 RS232 协议。用户可以通过上位机配置上传的数据格式，JSON
上传时可以支持 MQTT 协议、HTTP POST 协议和 HTTP GET 等协议。
| 型号 | RS485 TO ETH | RS485 TO ETH (B) | RS485 TO POE ETH (B) | RS232 TO ETH (B) | RS232 TO POE ETH (B) | RS232/ 485/ 422 TO ETH (B) |
RS232/ 485/ 422 TO POE ETH (B) |
RS232/485 TO ETH | RS485 TO WIFI/ETH |
|---|---|---|---|---|---|---|---|---|---|
| 网络接口 | |||||||||
| RJ45 以太网 | 10/100Mbps 自适应 | ||||||||
| PoE | – | 支持 | – | 支持 | – | 支持 | – | ||
| WIFI 接口 |
– | – | 802.11b/g/n 2.4GHz 频段 | ||||||
| 串行接口 | |||||||||
| 类型 | RS485 | RS232 | RS232/485/422 | RS232+RS485 (可同时工作) | RS485 | ||||
| 波特率 | 600bps ~ 230.4Kbps | 300bps ~ 115.2Kbps | 600bps ~ 230.4Kbps | 300bps ~ 460.8Kbps | |||||
| 硬件流 | 不支持 | 支持 | 不支持 | ||||||
| 数据位 | 5，6，7，8 | ||||||||
| 停止位 | 1，2 | ||||||||
| 校验位 | None，Even，Odd，Space，Mark | None，Even，Odd | |||||||
| 接口保护 | |||||||||
| 电源 | 防反接， ESD 保护，防浪涌 | ||||||||
| 网口 | 1.5KV 电磁隔离保护 | ||||||||
| RS232/ RS485/ RS422 |
ESD 保护，防静电 2KV，2.2KΩ 上下拉电阻 | 2KV 防浪涌 |
600W 防浪涌、防雷保护，防静电 15KV | ESD 保护，防静电 2KV，2.2KΩ 上下拉电阻 | 防浪涌，防雷保护，过流保护 | ||||
| 其它 保护 |
– | – | 电源隔离，信号隔离保护 | 防雷保护，过流保护 | – | ||||
| 工作模式 | |||||||||
| 类型 | TCP Server、TCP Client、UDP Server、UDP Client 等 | ||||||||
| TCP Server | 可自定义连接的 Client 数(1~16) | 支持连接 30 个 Client | 支持两路 Socket，每路可连接 8 个 Client | 支持连接 24 个 Client | |||||
| 其它 | |||||||||
| 特色 功能 |

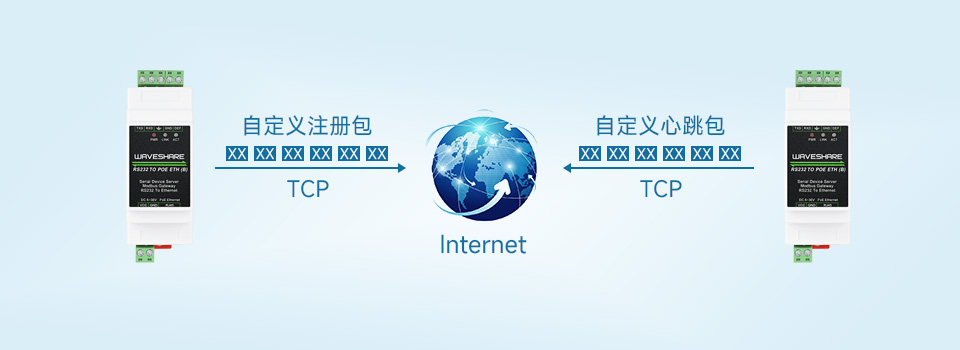

自定义心跳包、自定义注册包、自定义网页、类 RFC2217 协议、KeepAlive 机制、超时重启、短连接、网络升级固件 | ||||||||
| – | Modbus 网关、MQTT/JSON 转 Modbus | Modbus 网关、Websocket (网页转串口) |
Modbus 网关、MQTT、HTTP Client |
||||||
| 配置 方式 |
内置网页，上位机设置软件，串口指令 | ||||||||
| 供电 电压 |
5～7V | 9～24V | 6～36V | 5～36V | |||||
| 工作 电流 |
110mA@5V | 15mA@12V | 39mA@12V | 20mA@12V | 40mA@12V | 86.5mA@5V | 127mA@5V | ||
| 工作 温度 |
-25～75℃ | -40～85℃ |
