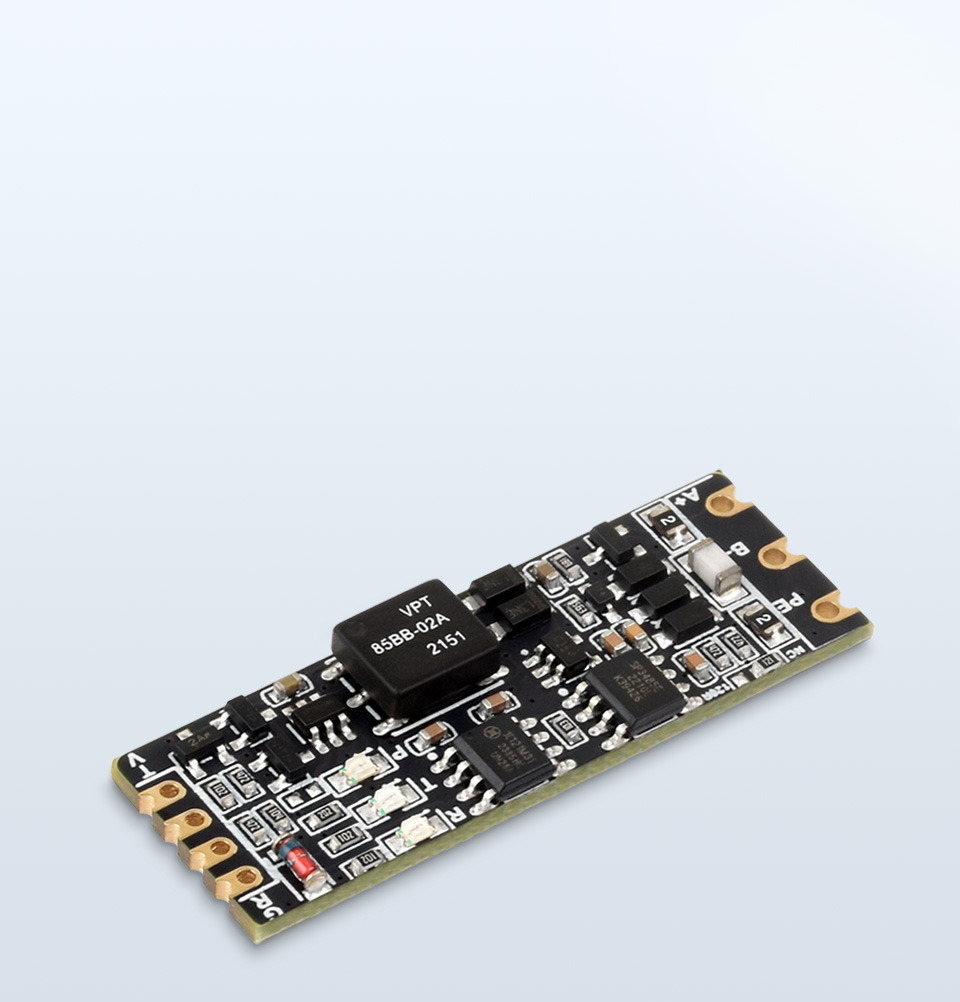

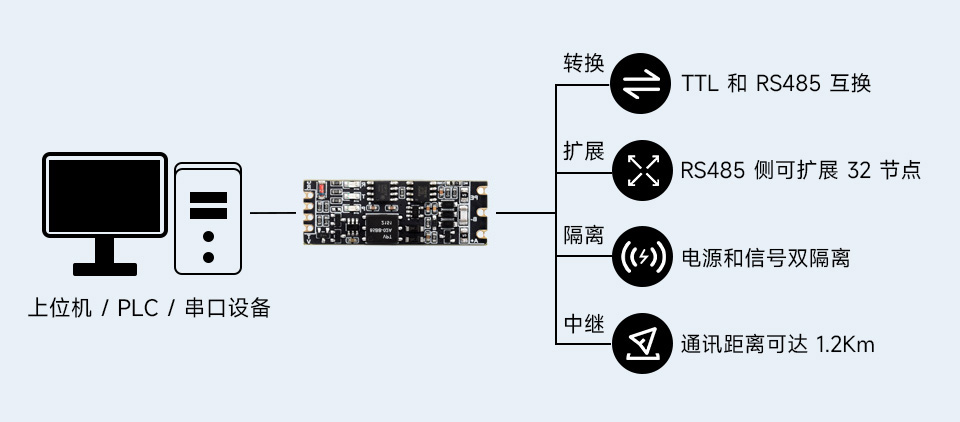

| 产品类型 | 电气隔离型 TTL 转 RS485 串口转换器 | |
|---|---|---|
| 供电接口 | 供电电压 | 3.3V ~ 5V |
| 接口保护 | 防过压 | |
| 设备接口 | 兼容 TTL / RS485 标准 | |
| TTL 接口 | 传输距离 | 小于 10 米 |
| 传输模式 | 点对点 | |

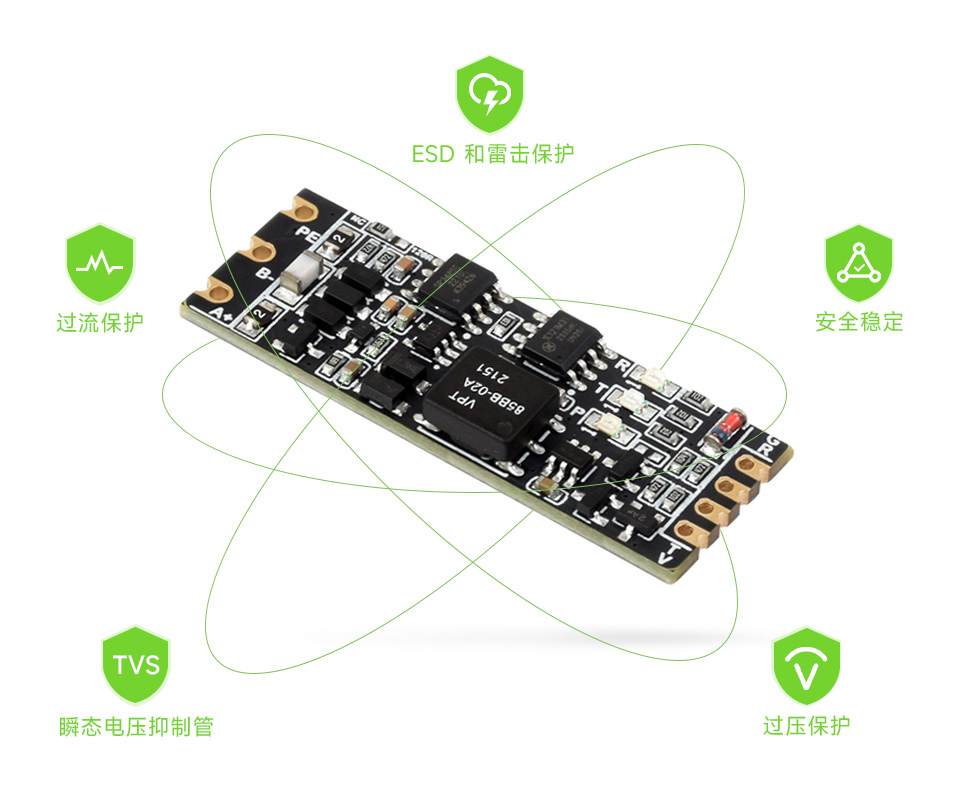

| RS485 接口 | 接口保护 | 提供 200W 防雷、防浪涌和 6KV 静电保护 |
| 终端电阻 | 120R，可以通过焊接切换使能 | |
| 传输距离 | 约 1200 米 | |

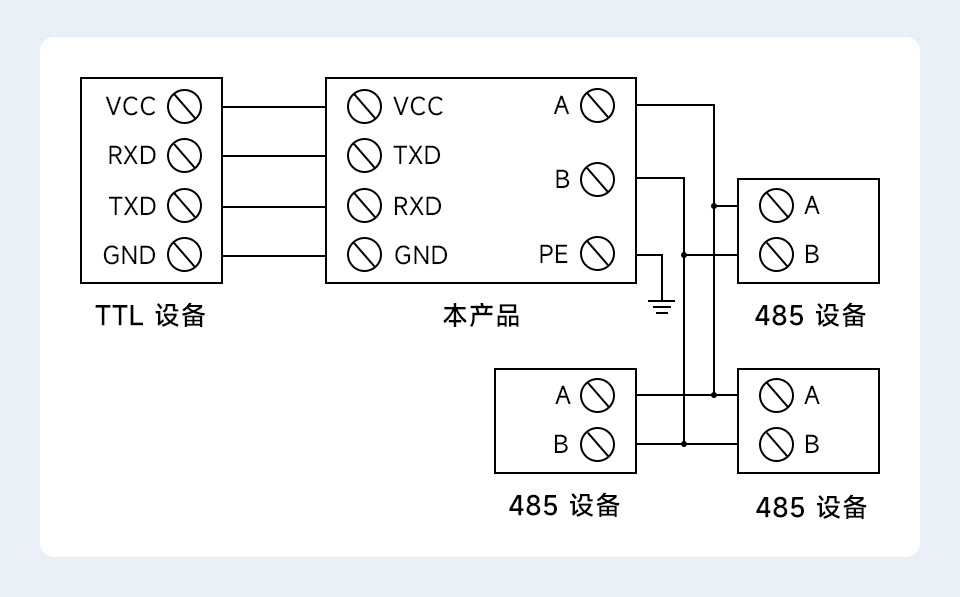

| 传输模式 |
点对多 (至多 32 个节点，16个节点以上建议加中继器) |
|

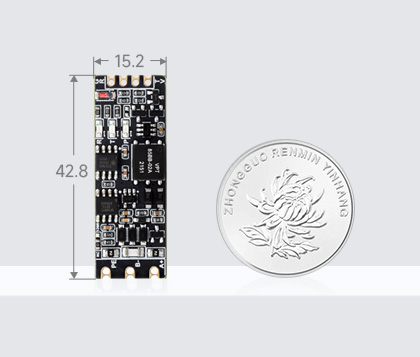

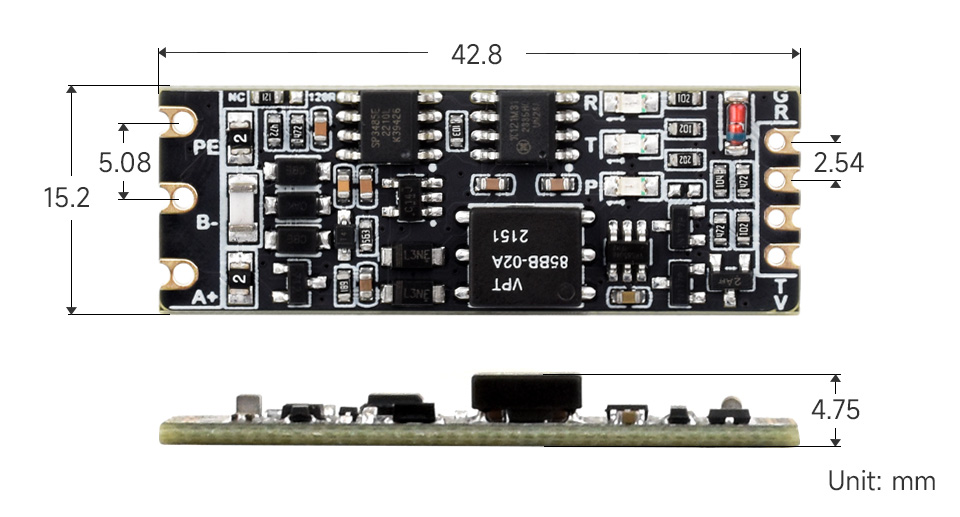

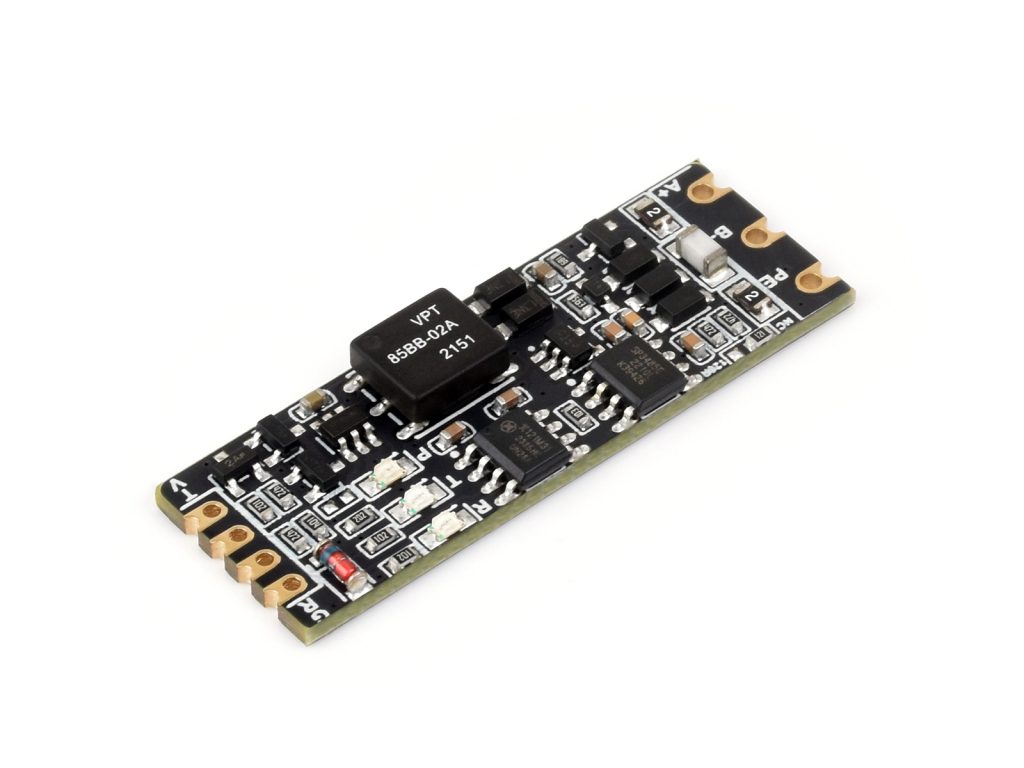

| 产品外观 | 尺寸 | 42.8 x 15.2 x 4.75mm |

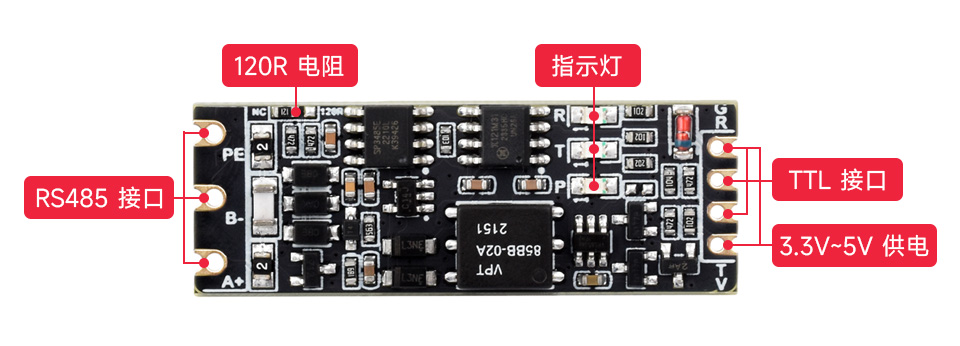

| 指示灯简介 | |
|---|---|
| R (RXD) | 接收指示灯，有数据从 TTL 接口发入时亮灯 |
| T (TXD) | 发送指示灯，有数据从 RS485 接口发入时亮灯 |
| P (PWR) | 电源指示灯，接入电源接口，检测到电压则亮灯 |

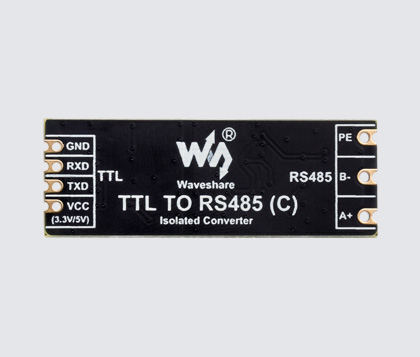

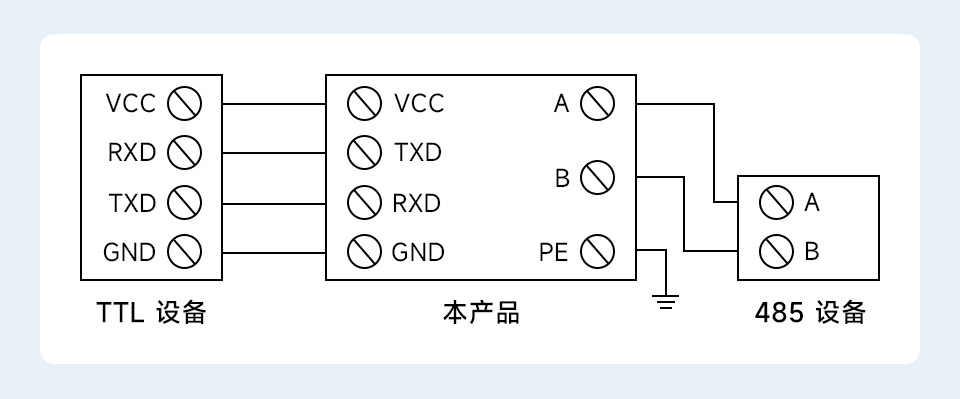

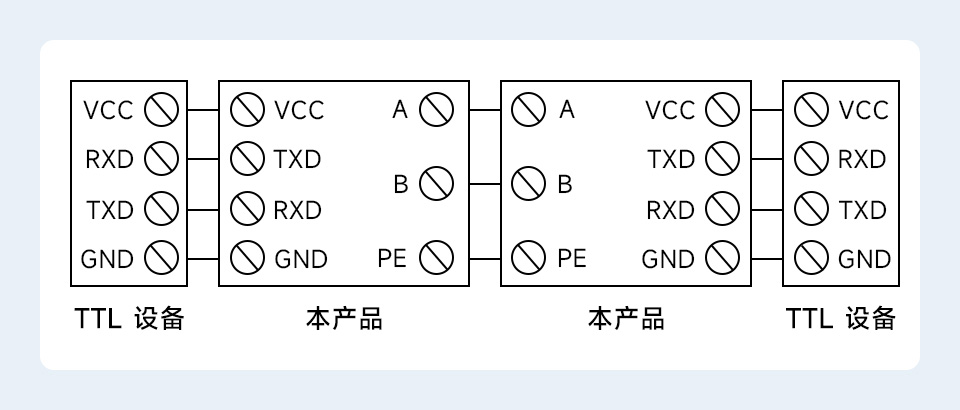

| 左侧接口说明 | 右侧接口说明 | ||
|---|---|---|---|
| PE | RS485 信号地 | GND | 电源地/TTL 信号地 |
| RXD | TTL 信号接收引脚 | ||
| B- | RS485 差分信号 B- | TXD | TTL 信号发送引脚 |
| A+ | RS485 差分信号 A+ | VCC |
电源正 DC 3.3V ~ 5V 供电 |
保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。
非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏
若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修
• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务
• 可通过以下方式联系我们：点击查看
| 型号 | 27479 |
|---|---|
| 品牌 | 微雪电子/WAVESHARE |
| brand | 微雪电子/WAVESHARE |
| 库存状态 | 现货 |
| 发货地 | 广东 · 深圳 |
1. 所有商品均为原厂正品，可提供规格书与出厂批次信息。
2. 收到货 7 天内，未拆封且不影响二次销售可无理由退换。
3. 15 天内非人为损坏免费保修，超期提供有偿维修。
4. 批量采购、BOM 配单、国产替代方案请联系客服：0310-6666878。
