工业级 CAN/CAN FD
总线数据分析仪

同时支持高速 CAN FD 与 CAN2.0A/B 数据通讯

版本选择

产品简介

本产品是一款工业级高性能的 USB 转 CAN FD 接口转换器、CAN/CAN FD 总线通讯接口卡和 CAN/CAN FD 协议数据分析仪，集成两路独立的 CAN FD 接口，带电气隔离和多重保护电路；提供驱动、CAN FD Tools 相关软件、二次开发调用示例和教程等。

可通过 USB 接入 PC 或工控主机，实现对 CAN/CAN FD 总线网络的收发控制、数据分析采集和监测。本产品体积小巧，简单易用，既可用于 CAN/CAN FD 总线入门学习调试，也可进行二次开发和集成到各种需要用到 CAN/CAN FD 总线通信的工业、电力通讯和智能控制等应用场景中。

产品参数

产品	型号	USB-CAN-FD	USB-CAN-FD-B
类型	工业级：USB 转 CAN FD 接口转换器、CAN/CAN FD 总线通讯接口卡、CAN/CAN FD 协议数据分析仪
USB 接口	工作电平	5V (通过 USB 口直接供电，无须额外供电)
接口形式	USB-B 型接口
CAN/CAN FD 接口	CAN/CAN FD 通道数	两路：CAN1 和 CAN2 (相互独立，互不影响，全隔离，隔离电压 3000V DC)
接口形式	端子接口 (KF2EDG-6P 间距 5.08mm)
匹配电阻	每路 CAN/CAN FD 内置了两个 120Ω 的终端电阻，可通过开关使能
通信速率	100Kbps~5Mbps (可通过软件配置)
协议支持	CAN2.0A 和 2.0B、ISO 11898-1 CAN FD 协议规范 V.1.0 协议
数据收发能力	每路 CAN/CAN FD 的接收可达到 20000 帧/秒，发送可达到 5000 帧/秒
数据收发缓冲区	每路 CAN/CAN FD 接收缓冲区为 1500 帧，发送缓冲区为 64 帧 (发送失败时自动重发)
指示灯	PWR	电源指示灯
SYS	系统状态指示，正常情况为常灭状态；总线出现错误时，常亮
CAN1	CAN1 通道指示灯 (收发数据时闪烁)
CAN2	CAN2 通道指示灯 (收发数据时闪烁)
支持系统	Windows	Windows XP/7/8/10/11 (32 位和 64 位)
Linux	不支持	Raspberry Pi OS (树莓派)、 Ubuntu (Jetson Nano)、 VMware 虚拟机的 Linux 系统等
工作温度	-40～85℃
外壳材质	铝合金金属机身 + 两侧 3D 阻燃绝缘挡板；这种外壳设计和材质组合，可更好地防止金属尖端放电，提高产品的安全系数和使用寿命
产品尺寸	104 × 70 × 25 (mm)

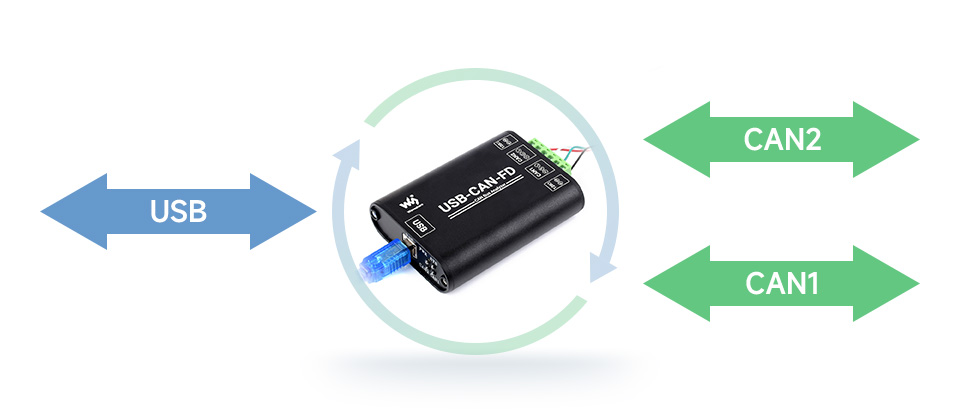

支持 USB 与 CAN/CAN FD
总线的协议转换

采用高速 USB2.0 接口，搭载两路 CAN/CAN FD 总线接口，支持双向传输，可同时独立工作，互不影响

CAN 通信波特率可配置
支持自动侦测波特率

CAN 通信波特率，100Kbps~5Mbps 范围可选，可通过配置工具进行波特率计算、自动侦测波特率、设置波特率

支持多种 CAN 协议的解码
和分析功能

支持 CAN2.0A 和 2.0B 底层 CAN 协议、ISO11898-1 以及 CAN FD 协议规范 V.1.0，支持标准帧和扩展帧

支持多种开发环境

提供各种主流开发平台二次开发工程样例源代码：C#、VC、Delphi、Qt、LabVIEW、Python / Python-can

高性能硬件方案

采用原装进口主控芯片，32-bit MIPS M4K Core，主频高达 80MHz，
高性能、稳定可靠

带电气隔离和多重保护电路

采用高速信号隔离器、DC-DC 双电源隔离、USB、CAN1 和 CAN2 三端全隔离，通信安全稳定性更高

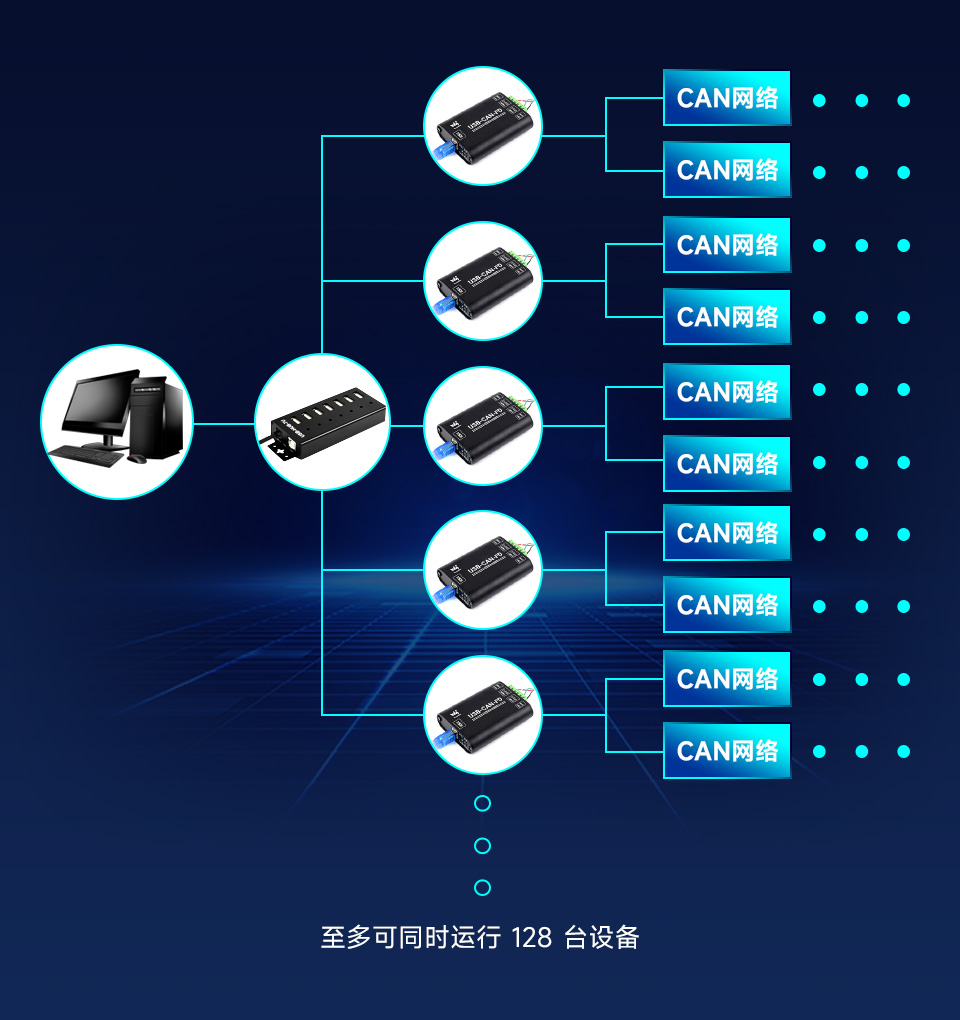

支持一机多设备

一台电脑可同时运行多个 CAN FD 分析仪，全部独立运行互不干扰，经过测试至多可运行 128 台设备；适用于一台监控设备需要同时监控多个 CAN 网络，或者可靠性要求数据对比校验等场合

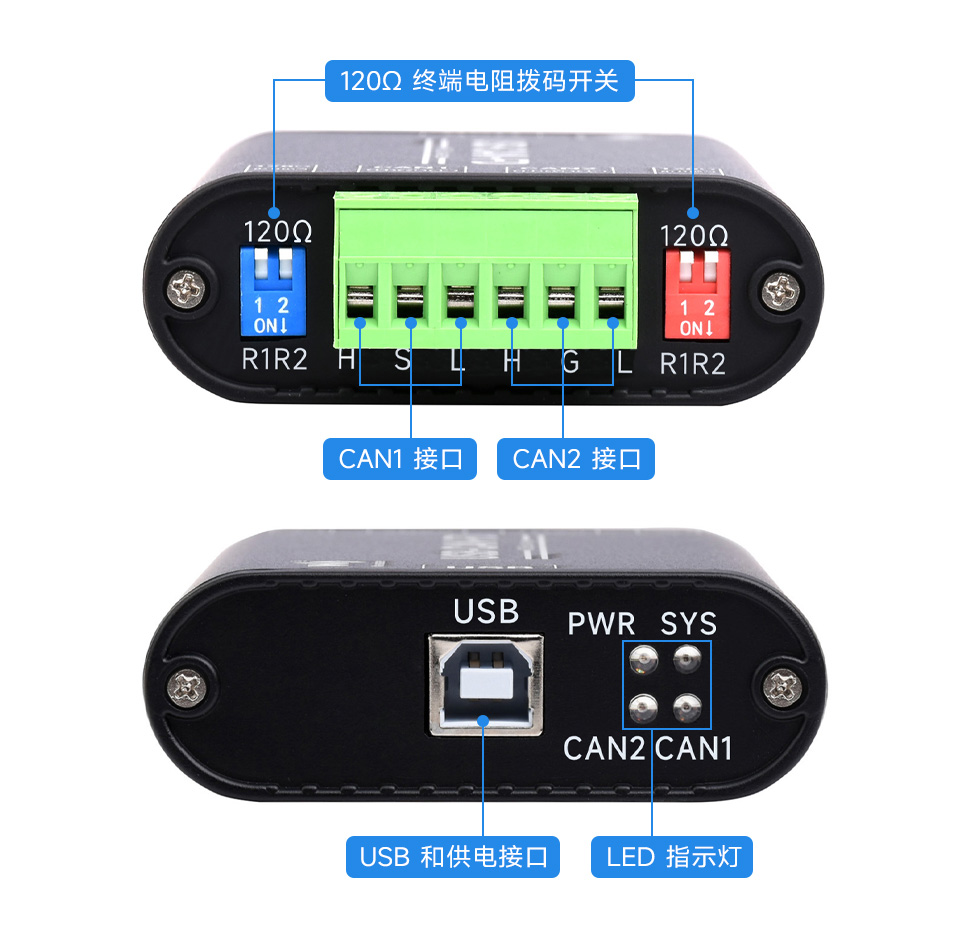

接口简介

应用场景

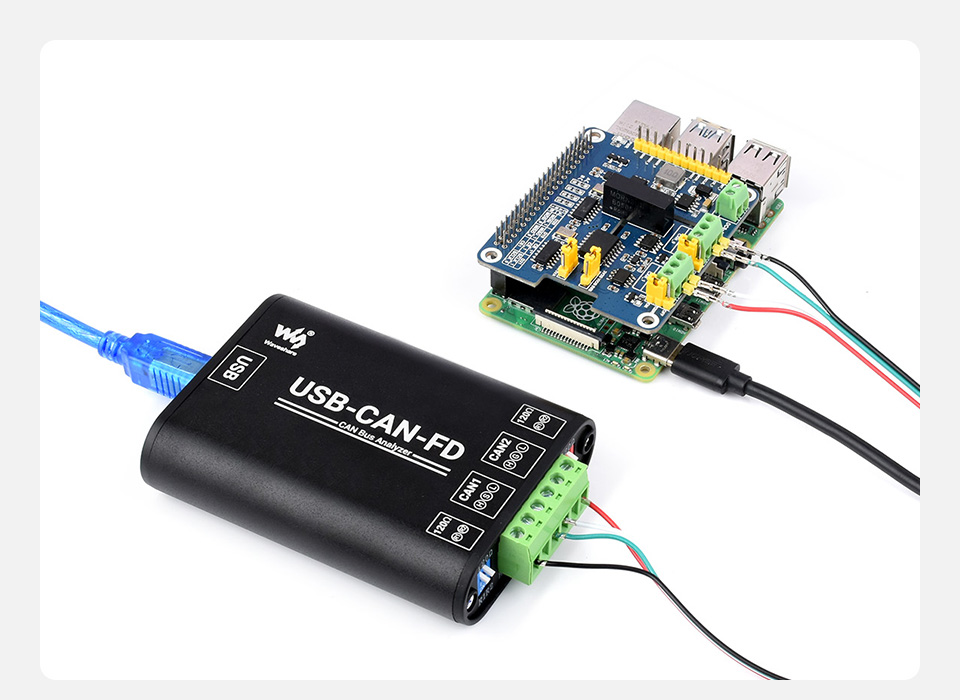

应用示例

图片仅供展示，本产品不含 树莓派 4B 和 CAN FD 开发板

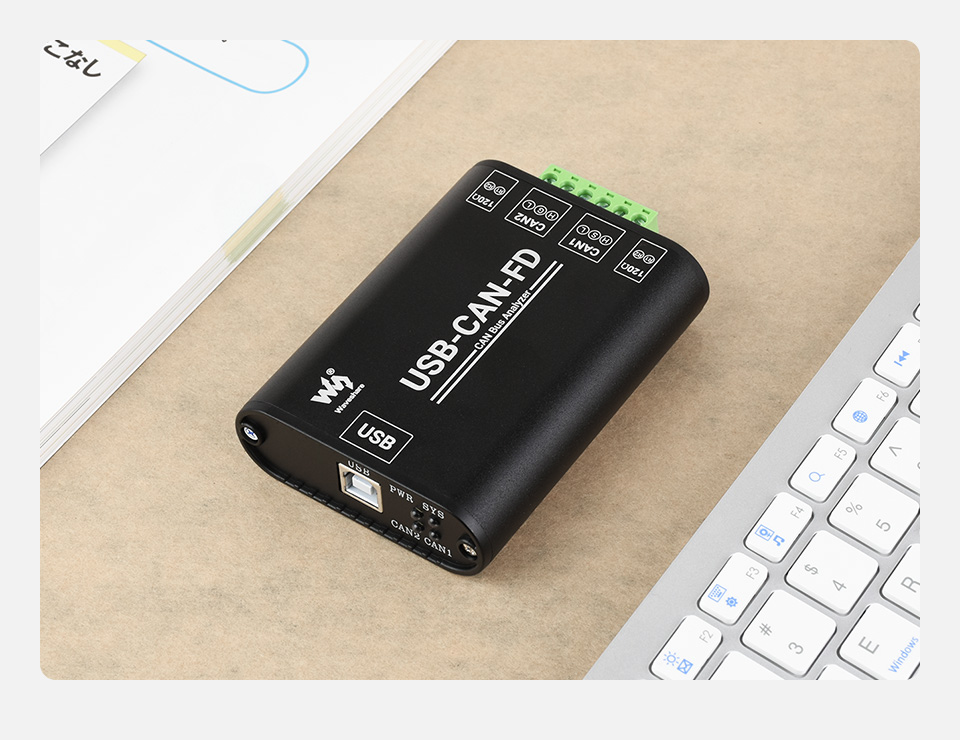

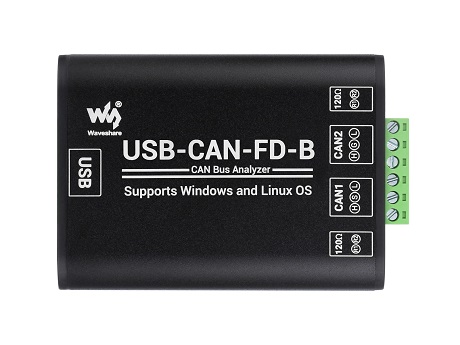

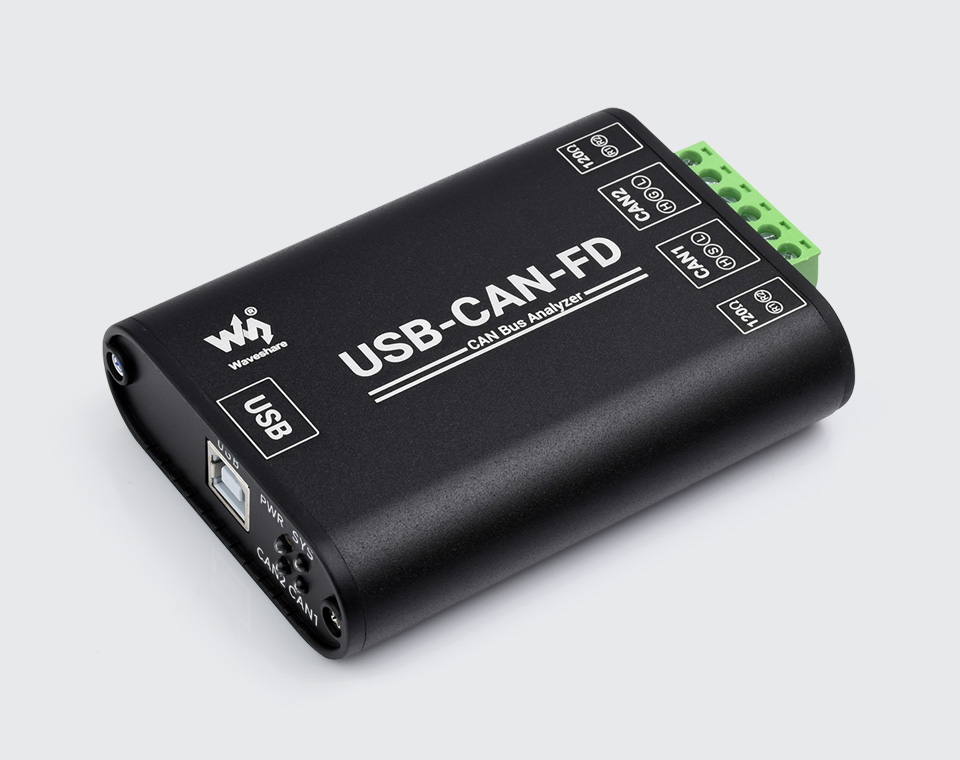

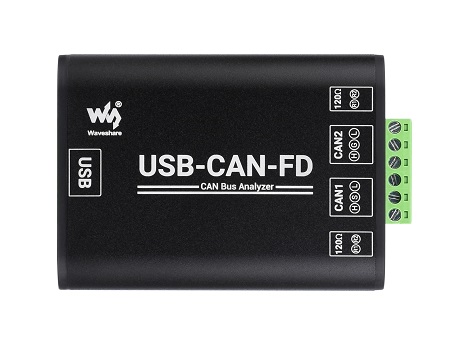

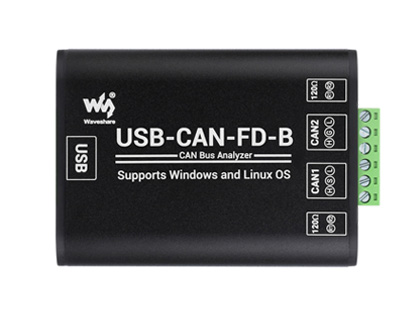

产品展示

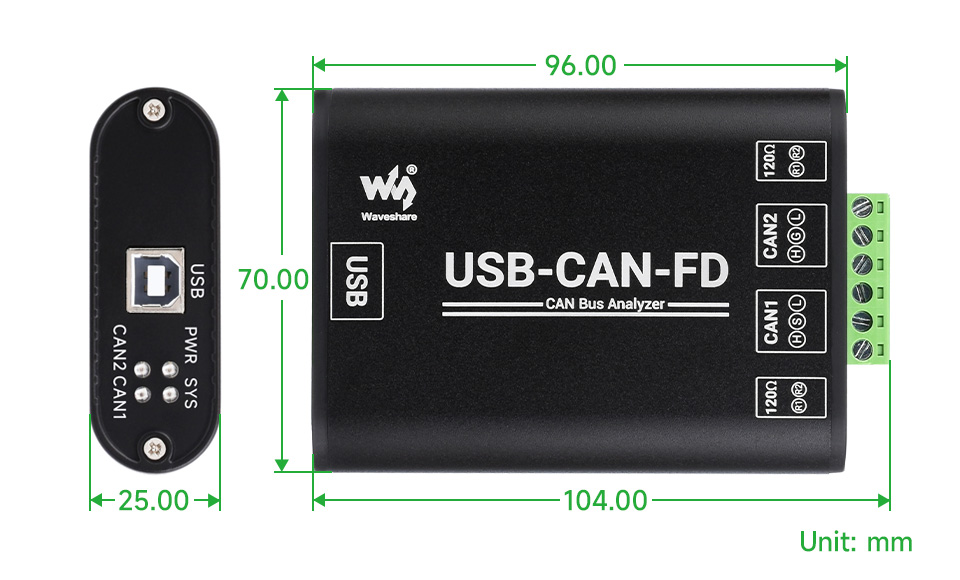

产品尺寸

产品资料

资料路径：

www.waveshare.net/wiki/USB-CAN-FD

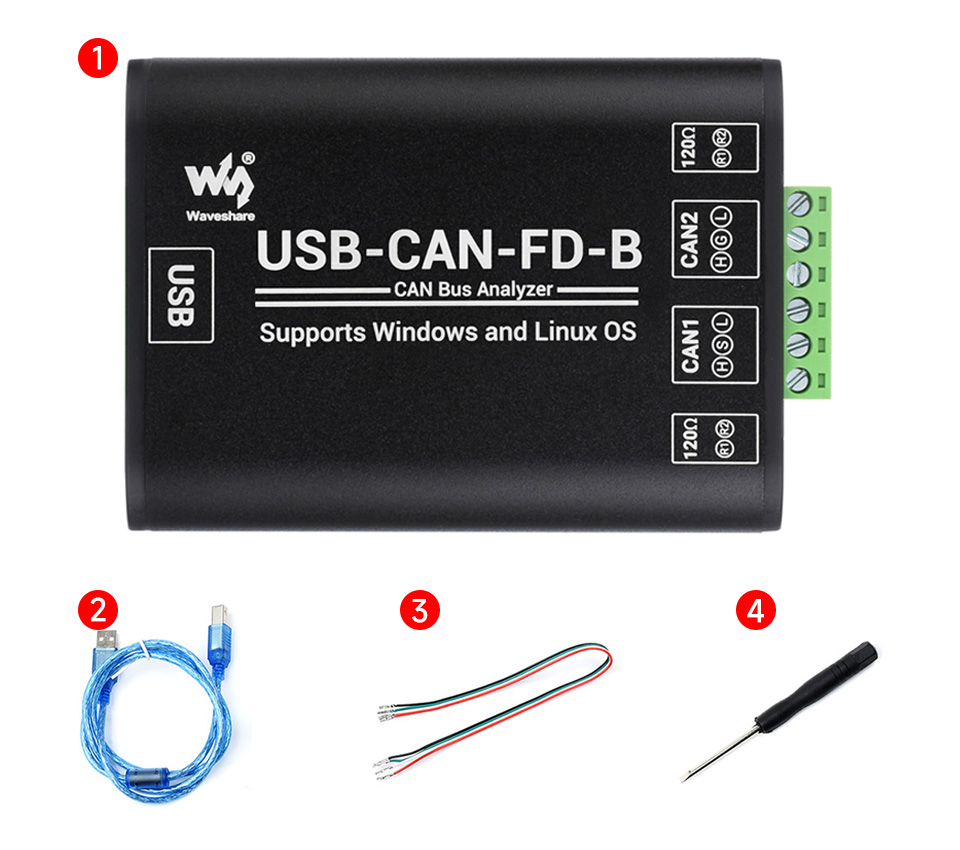

配置清单
