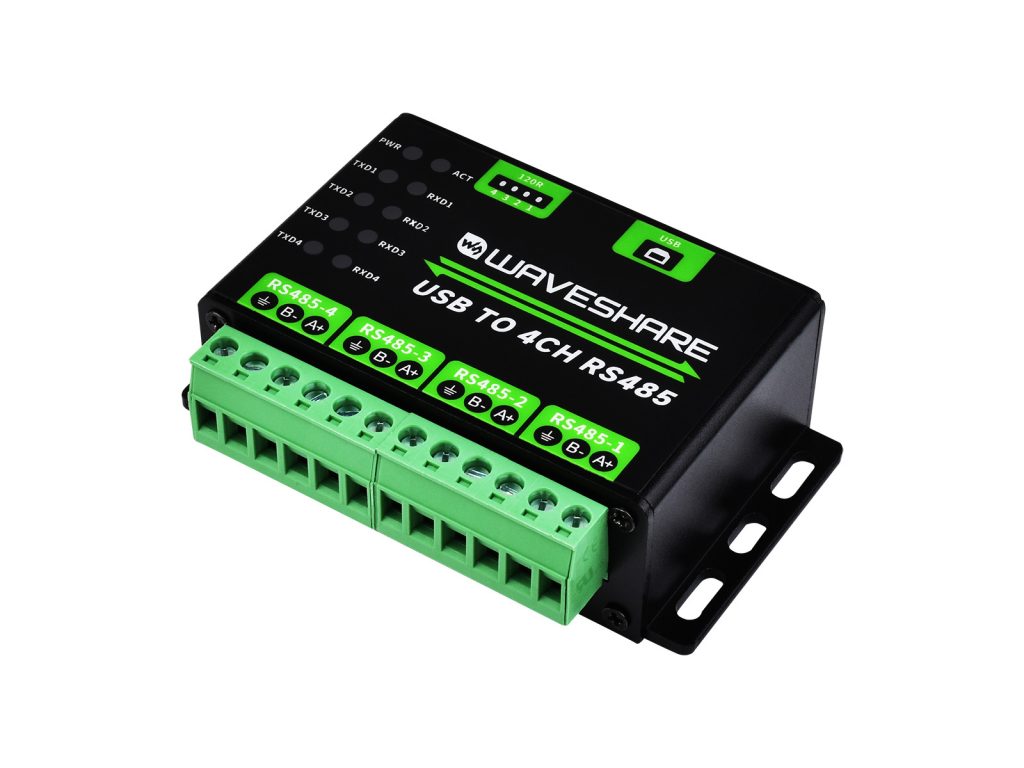

| 产品类型 | 工业级 USB 转 RS485 转换器 | |
|---|---|---|
| 主机接口 | USB | |
| 设备接口 | RS485 | |
| 通信范围 | 1200bps ~ 460800bps | |
| USB 接口 | 工作电平 | 5V |
| 接口形式 | USB-B 型接口 | |
| 接口保护 | 500mA 自恢复保险丝、ESD 静电保护 | |
| 传输距离 | 约 5 米 | |
| RS485 接口 | 接口形式 | 接线端子 |
| 接口保护 | 提供 600W 防雷、浪涌和 15KV 静电保护 | |
| 传输距离 | 打开 120R 电阻，最长通信距离约 1200 米 (低速率情况下) | |

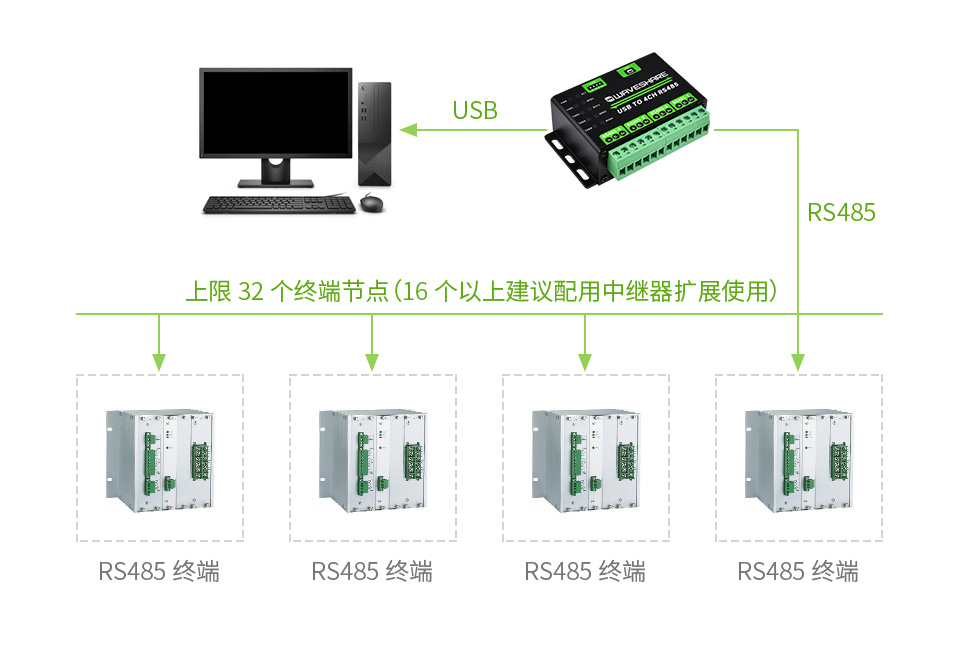

| 传输模式 | 点对多 (至多 32 个节点，16 个节点以上建议加中继器) | |
| 使用环境 | 温度范围 | -40 ~ 85℃ |
| 湿度范围 | 5% ~ 95%RH | |
| 操作系统 | Win7/8/8.1/10/11、Mac、Linux、Android |

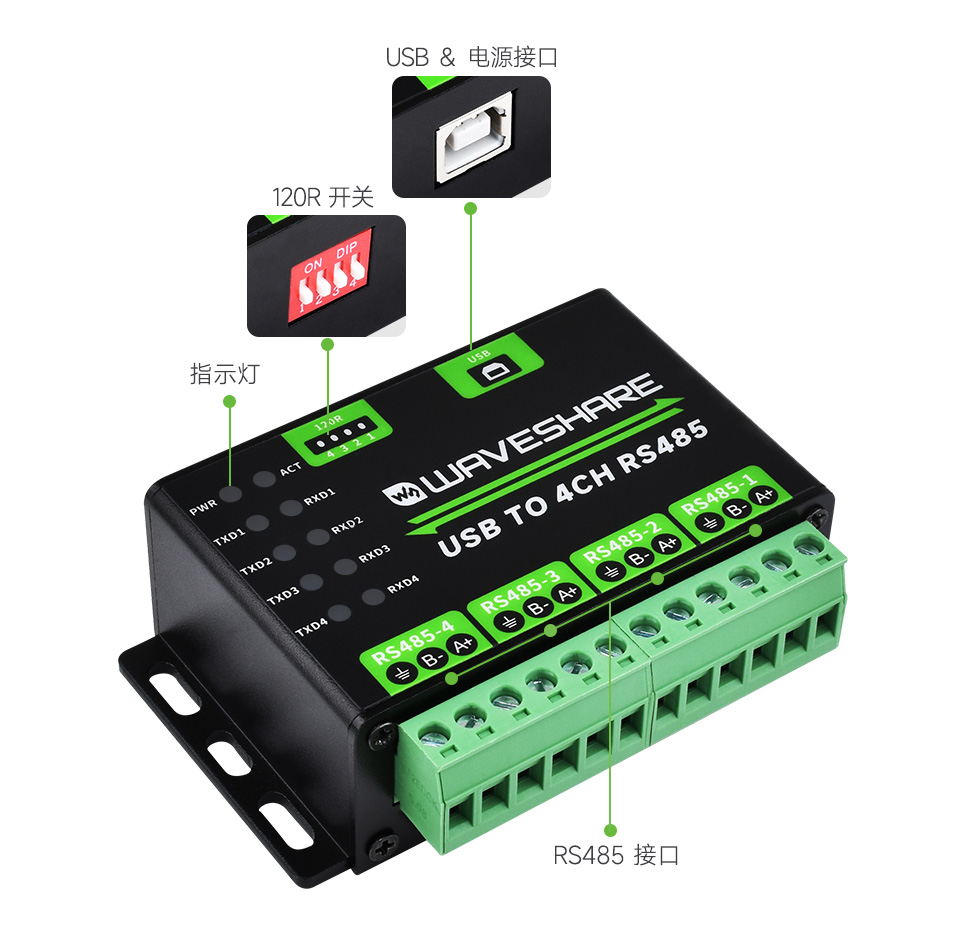

| 指示灯简介 | |
|---|---|
| PWR | 电源指示灯，接入 USB，检测到电压则亮灯 |
| ACT | 状态指示灯，检测到驱动亮绿灯 |
| RXD(1~4) | 接收指示灯，有数据从设备接口发回时亮灯 (不同端口对应不同指示灯) |
| TXD(1~4) | 发送指示灯，有数据从 USB 口发出时亮灯 (不同端口对应不同指示灯) |

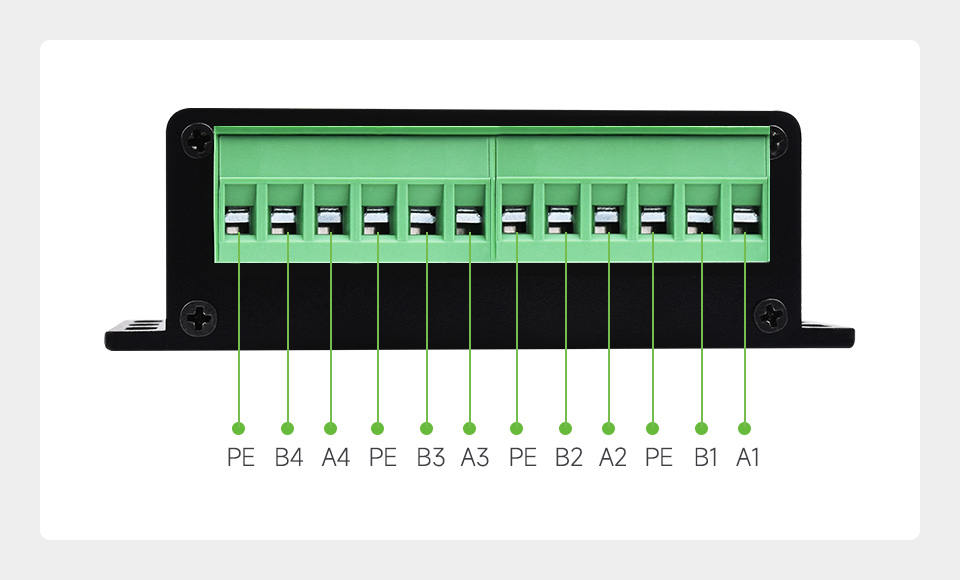

| PE | 信号地 |
|---|---|
| A(1~4) | 差分信号正 A+ |
| B(1~4) | 差分信号负 B- |
| 产品类型 | 产品说明 | 串口转换 |
|---|---|---|
 USB TO RS232/485/TTL |
USB 转单通道串口 采用 FT232RNL 方案 工业级，带隔离型 可壁挂或桌面使用 |
单串口转换器： • USB 转 RS232 • USB 转 RS485 • USB 转 TTL |
 USB TO RS232/485/TTL (B) |
USB 转单通道串口 采用 CH343G 方案 工业级，带隔离型 可壁挂或桌面使用 |
单串口转换器： • USB 转 RS232 • USB 转 RS485 • USB 转 TTL |
 USB TO RS232/485/422/TTL |
USB 转单通道串口 采用 FT232RNL 方案 工业级，带隔离型 可壁挂或导轨使用 |
单串口转换器： • USB 转 RS232 • USB 转 RS485 • USB 转 RS422 • USB 转 TTL |
 USB TO UART/I2C/SPI/JTAG |
USB 转双通道串口 采用 CH347T 方案 工业级，非隔离型 可壁挂或桌面使用 |
多功能串口转换器： • USB 转 2 路 TTL • USB 转 1 路 TTL + 1 路 I2C + 1 路 SPI • USB 转 1 路 TTL + 1 路 JTAG |
 USB TO 4CH TTL |
USB 转四通道串口 采用 CH344 方案 工业级，非隔离型 可壁挂或桌面使用 |
四串口转换器： • USB 转 4 路 TTL |
 USB TO 4CH RS485 |
USB 转四通道串口 采用 CH344 方案 工业级，非隔离型 可壁挂或桌面使用 |
四串口转换器： • USB 转 4 路 RS485 |
 USB TO 4CH RS485 (B) |
USB 转四通道串口 采用 CH344 方案 工业级，带隔离型 可壁挂或桌面使用 |
四串口转换器： • USB 转 4 路 RS485 |
 USB TO 4CH RS232/485 |
USB 转四通道串口 采用 FT4232HL 方案 工业级，带隔离型 可壁挂或导轨使用 |
四串口转换器： • USB 转 4 路 RS232 • USB 转 3 路 RS232 + 1 路 RS485 • USB 转 2 路 RS232 + 2 路 RS485 |
 USB TO 4CH RS232 |
USB 转四通道串口 采用 FT4232HL 方案 工业级，带隔离型 可壁挂或桌面使用 |
四串口转换器： • USB 转 4 路 RS232 |
 USB TO 4CH RS485/422 |
USB 转四通道串口 采用 FT4232HL 方案 工业级，带隔离型 可壁挂或导轨使用 |
四串口转换器： • USB 转 4 路 RS485 • USB 转 3 路 RS485 + 1 路 RS422 • USB 转 2 路 RS485 + 2 路 RS422 |
 USB TO 4CH Serial Converter |
USB 转四通道串口 采用 FT4232HL 方案 工业级，带隔离型 可壁挂或桌面使用 |
四串口转换器： • USB 转 1 路 TTL + 3 路 RS485 • USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS232 • USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS422 • USB 转 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422 • USB 转 2 路 TTL + 2 路 RS485 • USB 转 2 路 TTL + 1 路 RS485 + 1 路 RS422 • USB 转 2 路 TTL + 1 路 RS422 + 1 路 RS232 |
 USB TO 8CH RS485 |
USB 转八通道串口 工业级，带隔离型 可挂壁或导轨使用 |
八串口转换器： • USB 转 8 路 RS485 |
1

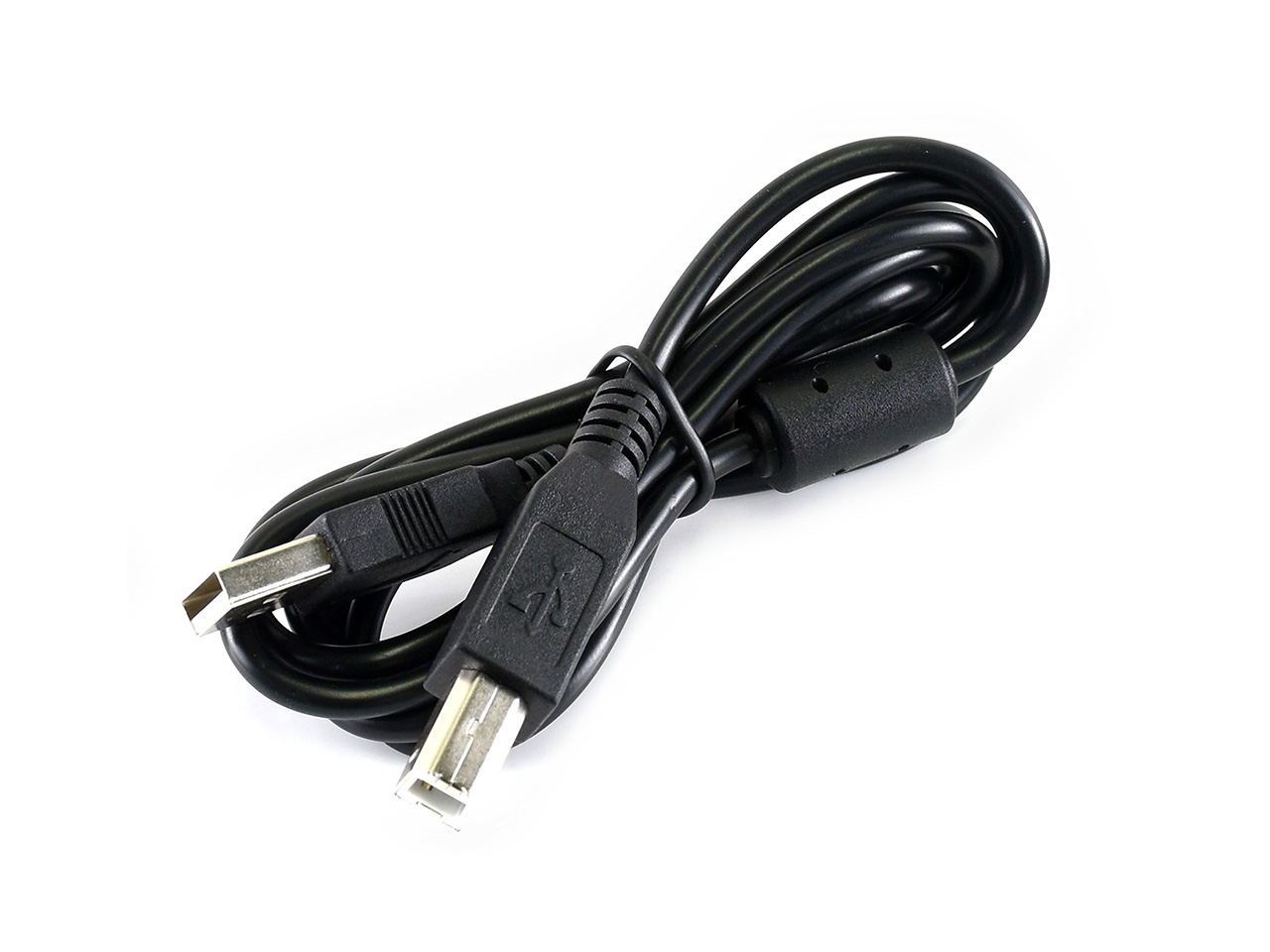

2USB-Type-B-Cable保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
