| 主机接口 | USB |
|---|---|
| 设备接口 | UART |
| 通信范围 | 1200bps ~ 460800bps |

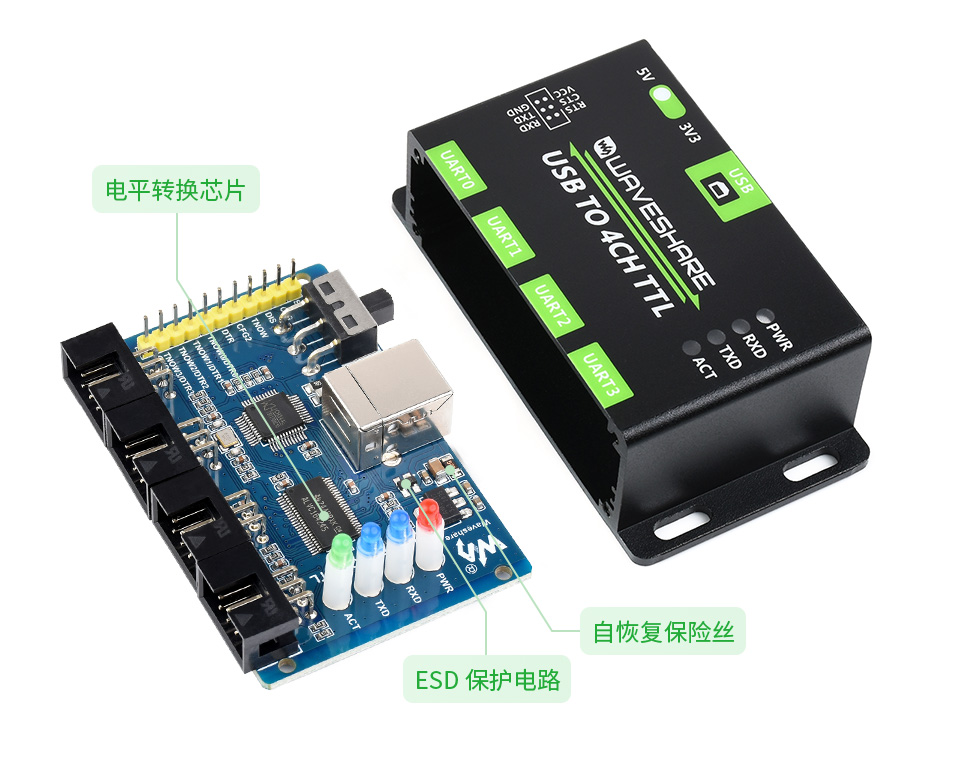

| USB 接口 | 接口形式：USB-B 型接口 接口保护：自恢复保险丝、ESD 静电保护 |
| UART 接口 | 接口形式：6PIN 防反接接口 接口保护：IO 保护二极管电路 |

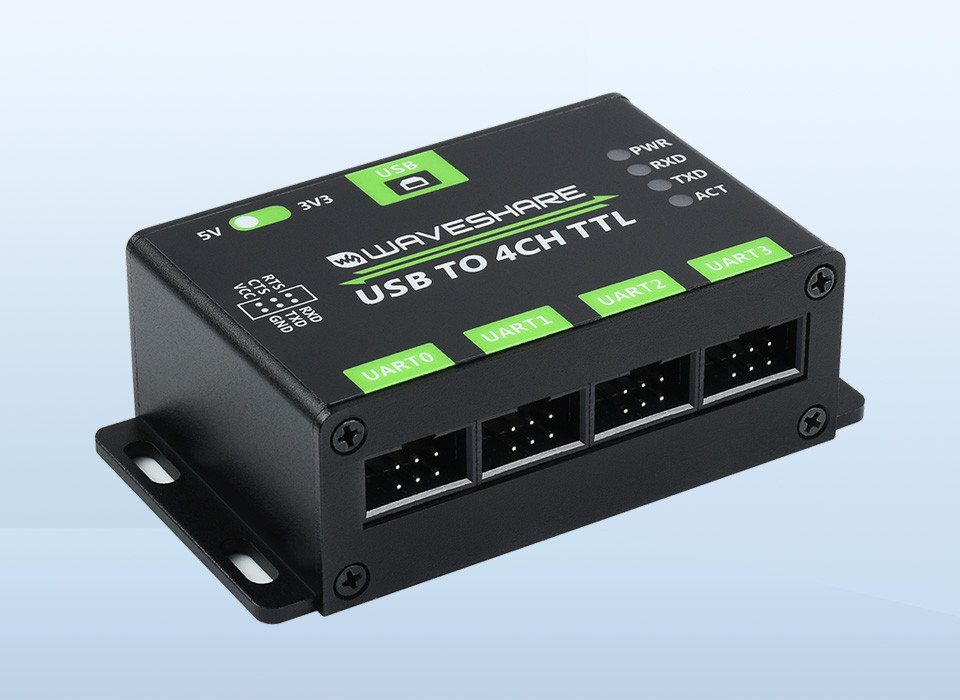

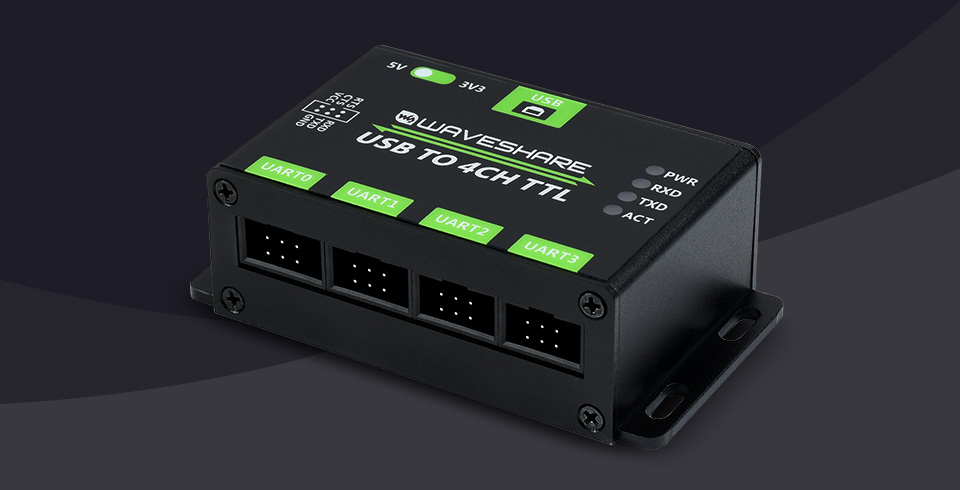

工业级芯片，4 路 TTL，可同时通信，相互独立

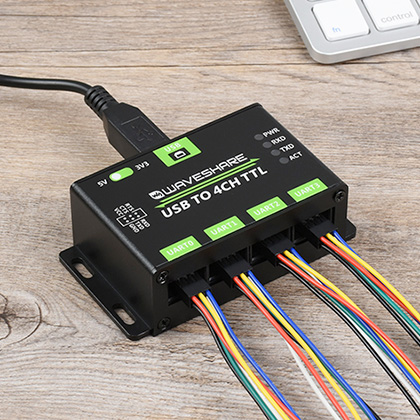

灵活组装，适合多种设备扩展 TTL 接口使用

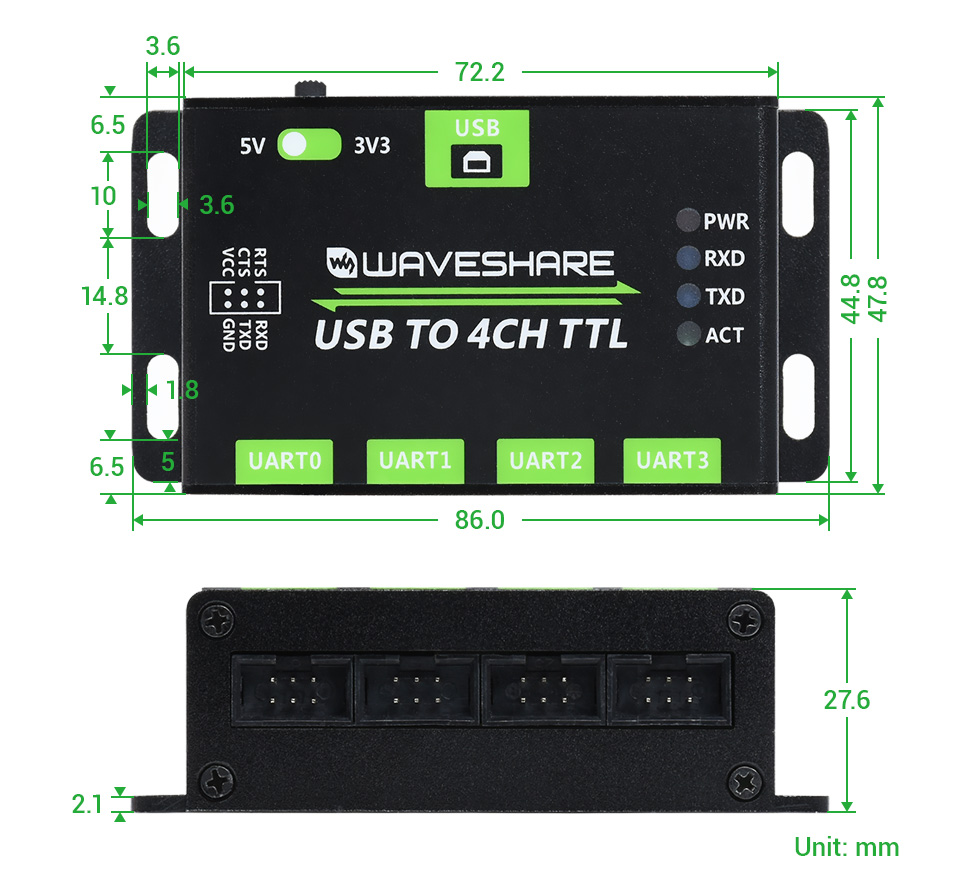

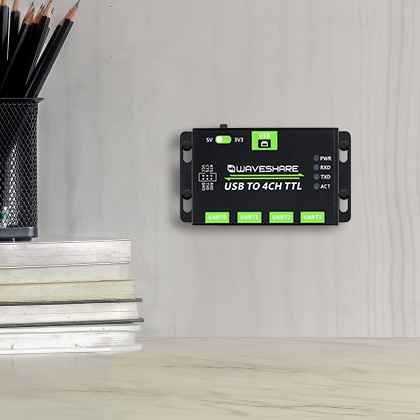

安装固定方便，工业级金属外壳，坚固耐用
| 指示灯简介 | |
|---|---|
| PWR | 电源指示灯，接入 USB，检测到电压则亮灯 |
| RXD | 接收指示灯，有数据从设备接口发回时亮灯 |
| TXD | 发送指示灯，有数据从 USB 口发出时亮灯 |
| ACT | 状态指示灯，正常运行亮灯 |

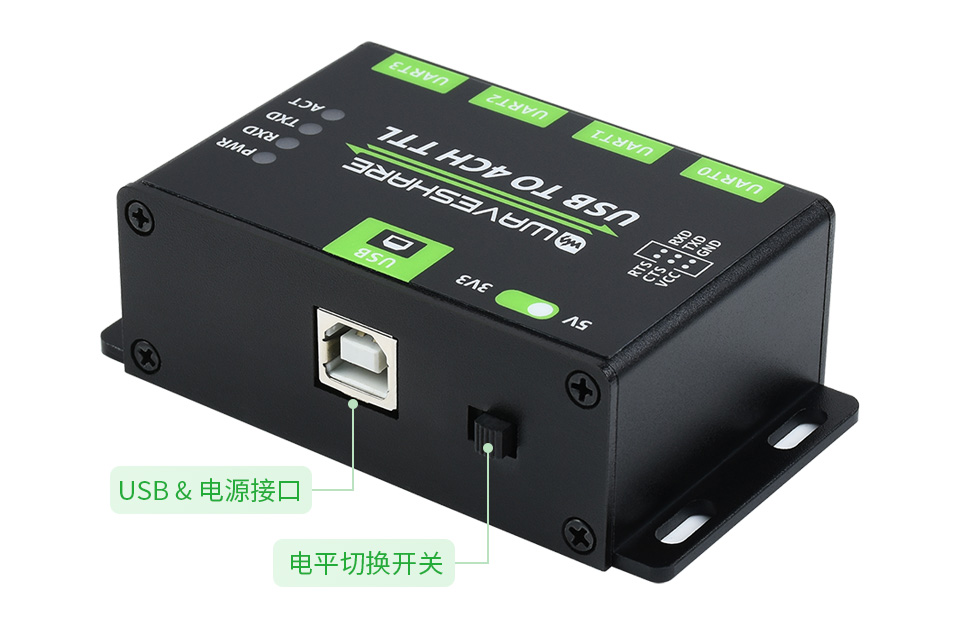

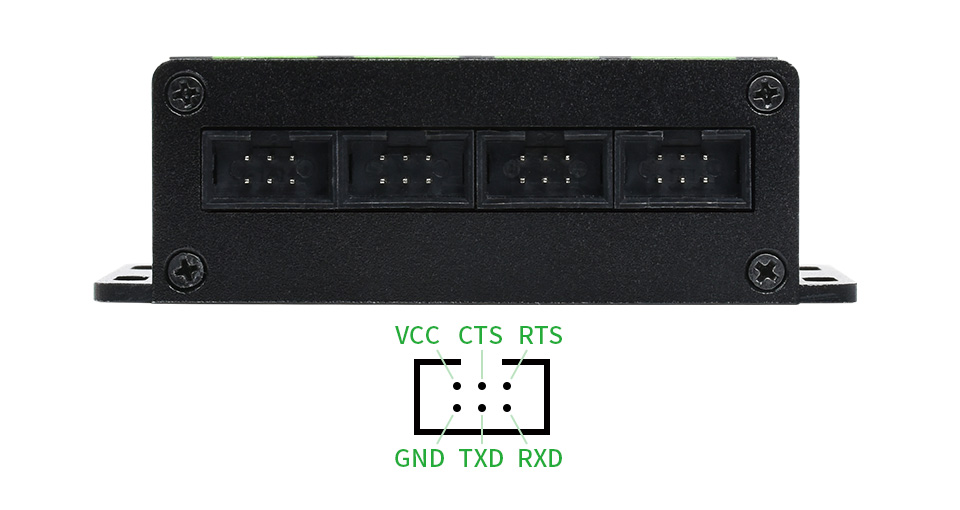

| VCC | 可对外接的设备提供 5V 或 3.3V 电压（通过开关设置） |
|---|---|
| GND | 接 GND |
| TXD | 接 MCU.RXD |
| RXD | 接 MCU.TXD |
| RTS | 接 MCU.CTS |
| CTS | 接 MCU.RTS |
| 产品类型 | 产品说明 | 串口转换 |
|---|---|---|
 USB TO RS232/485/TTL |
USB 转单通道串口 采用 FT232RNL 方案 工业级，带隔离型 可壁挂或桌面使用 |
单串口转换器： • USB 转 RS232 • USB 转 RS485 • USB 转 TTL |
 USB TO RS232/485/TTL (B) |
USB 转单通道串口 采用 CH343G 方案 工业级，带隔离型 可壁挂或桌面使用 |
单串口转换器： • USB 转 RS232 • USB 转 RS485 • USB 转 TTL |
 USB TO RS232/485/422/TTL |
USB 转单通道串口 采用 FT232RNL 方案 工业级，带隔离型 可壁挂或导轨使用 |
单串口转换器： • USB 转 RS232 • USB 转 RS485 • USB 转 RS422 • USB 转 TTL |
 USB TO UART/I2C/SPI/JTAG |
USB 转双通道串口 采用 CH347T 方案 工业级，非隔离型 可壁挂或桌面使用 |
多功能串口转换器： • USB 转 2 路 TTL • USB 转 1 路 TTL + 1 路 I2C + 1 路 SPI • USB 转 1 路 TTL + 1 路 JTAG |
 USB TO 4CH TTL |
USB 转四通道串口 采用 CH344 方案 工业级，非隔离型 可壁挂或桌面使用 |
四串口转换器： • USB 转 4 路 TTL |
 USB TO 4CH RS485 |
USB 转四通道串口 采用 CH344 方案 工业级，非隔离型 可壁挂或桌面使用 |
四串口转换器： • USB 转 4 路 RS485 |
 USB TO 4CH RS485 (B) |
USB 转四通道串口 采用 CH344 方案 工业级，带隔离型 可壁挂或桌面使用 |
四串口转换器： • USB 转 4 路 RS485 |
 USB TO 4CH RS232/485 |
USB 转四通道串口 采用 FT4232HL 方案 工业级，带隔离型 可壁挂或导轨使用 |
四串口转换器： • USB 转 4 路 RS232 • USB 转 3 路 RS232 + 1 路 RS485 • USB 转 2 路 RS232 + 2 路 RS485 |
 USB TO 4CH RS232 |
USB 转四通道串口 采用 FT4232HL 方案 工业级，带隔离型 可壁挂或桌面使用 |
四串口转换器： • USB 转 4 路 RS232 |
 USB TO 4CH RS485/422 |
USB 转四通道串口 采用 FT4232HL 方案 工业级，带隔离型 可壁挂或导轨使用 |
四串口转换器： • USB 转 4 路 RS485 • USB 转 3 路 RS485 + 1 路 RS422 • USB 转 2 路 RS485 + 2 路 RS422 |
 USB TO 4CH Serial Converter |
USB 转四通道串口 采用 FT4232HL 方案 工业级，带隔离型 可壁挂或桌面使用 |
四串口转换器： • USB 转 1 路 TTL + 3 路 RS485 • USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS232 • USB 转 1 路 TTL + 2 路 RS485 + 1 路 RS422 • USB 转 1 路 TTL + 1 路 RS485 + 1 路 RS232 + 1 路 RS422 • USB 转 2 路 TTL + 2 路 RS485 • USB 转 2 路 TTL + 1 路 RS485 + 1 路 RS422 • USB 转 2 路 TTL + 1 路 RS422 + 1 路 RS232 |
 USB TO 8CH RS485 |
USB 转八通道串口 工业级，带隔离型 可挂壁或导轨使用 |
八串口转换器： • USB 转 8 路 RS485 |

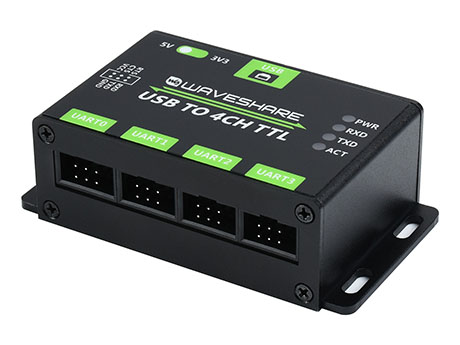

1
2USB-Type-B-Cable

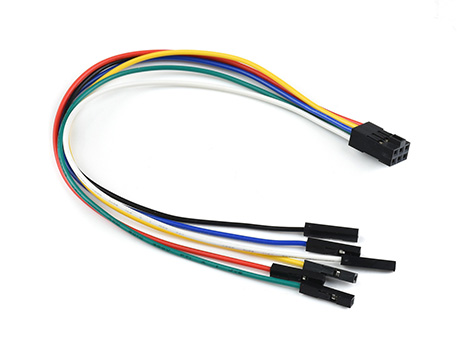

33x3PIN_2.54_to_Custom_DuPont_Wire保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。
非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏
若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修
• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务
• 可通过以下方式联系我们：点击查看
| 型号 | 21619 |
|---|---|
| 品牌 | 微雪电子/WAVESHARE |
| brand | 微雪电子/WAVESHARE |
| 库存状态 | 现货 |
| 发货地 | 广东 · 深圳 |
1. 所有商品均为原厂正品，可提供规格书与出厂批次信息。
2. 收到货 7 天内，未拆封且不影响二次销售可无理由退换。
3. 15 天内非人为损坏免费保修，超期提供有偿维修。
4. 批量采购、BOM 配单、国产替代方案请联系客服：0310-6666878。
