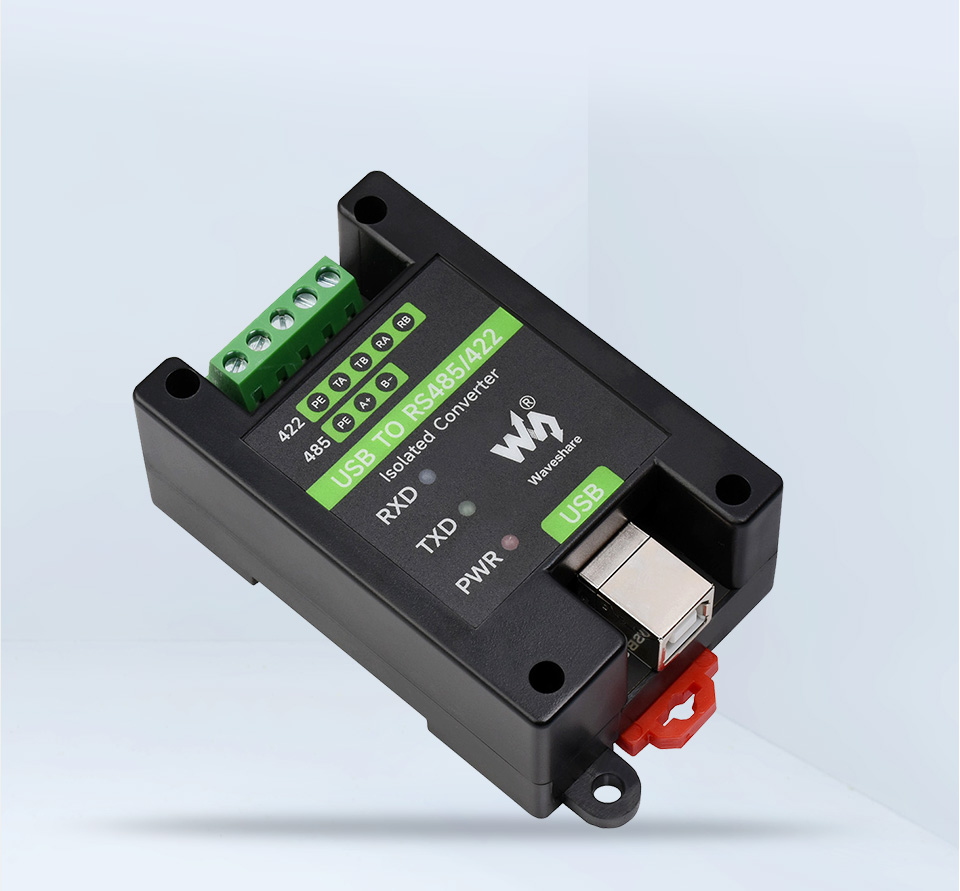

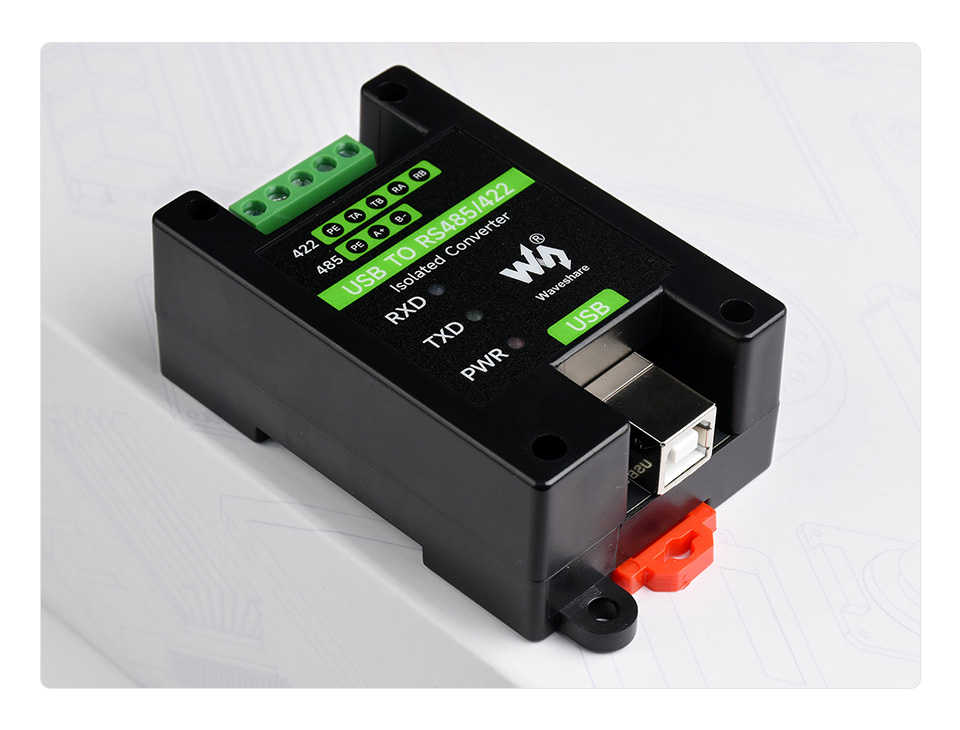

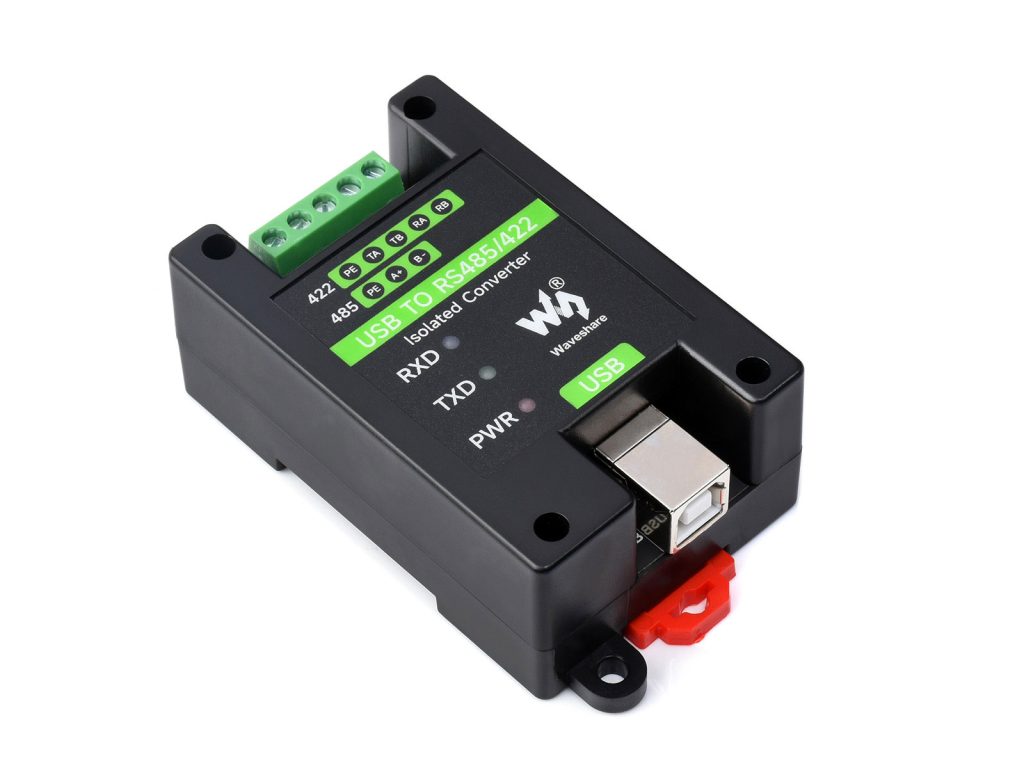

| 产品类型 | 工业级隔离型 USB 转 RS485/422 转换器 | |
|---|---|---|
| 通信速率 | FT232RNL | 300bps ~ 3Mbps |
| 主机接口 | USB | |
| 设备接口 | RS485/422 | |
| USB 接口 | 工作电平 | 5V |
| 接口形式 | USB-B 型接口 | |
| 接口保护 | 200mA 自恢复保险丝、ESD 静电保护 | |
| 传输距离 | 约 5 米 | |
| RS485/422 接口 | 接口形式 | 接线端子 |
| 接口引脚 | A+、B-、PE | |
| 方向控制 | 硬件自动判别和控制数据传输方向 | |
| 接口保护 | 提供 600W 防雷、浪涌和 15KV 静电保护 (板载 120R 平衡电阻) | |
| 传输距离 | 约 1200 米 (低速率情况下) | |

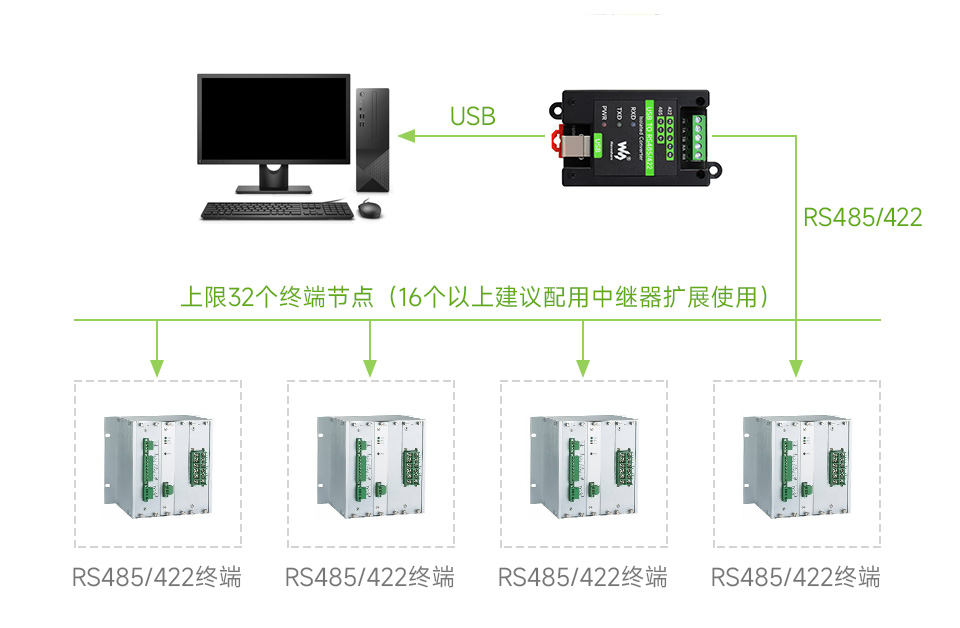

| 传输模式 | 点对多 (至多 32 个节点，16 个节点以上建议加中继器) |
|

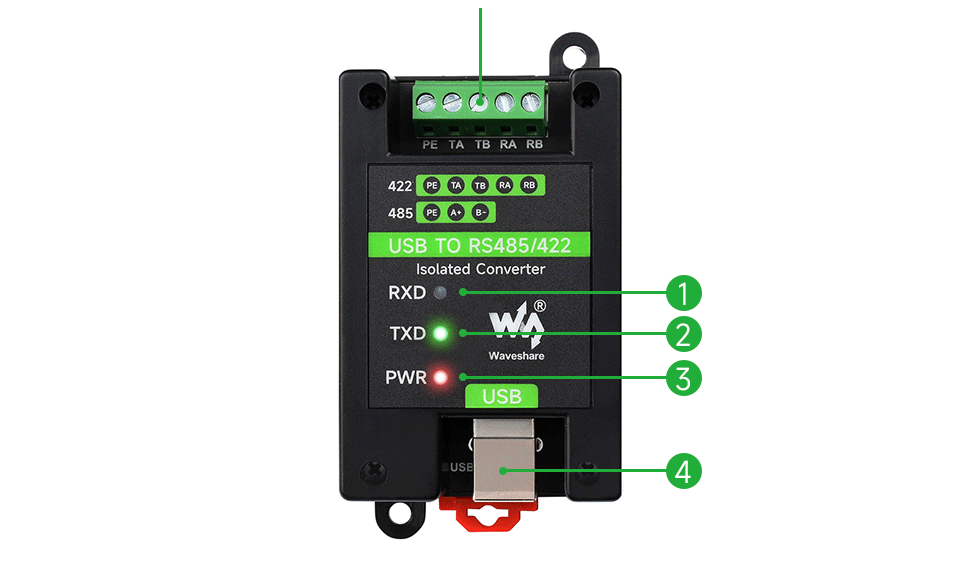

| 指示灯 | PWR | 电源指示灯，接入 USB，检测到电压则亮红灯 |
| TXD | 发送指示灯，有数据从 USB 口发出时亮绿灯 | |
| RXD | 接收指示灯，有数据从设备接口发回时亮蓝灯 | |
| 使用环境 | 温度范围 | -15℃ ~ 70℃ |
| 湿度范围 | 5%RH ~ 95%RH | |
| 操作系统 | Mac、Linux、Android、WinCE、Windows 11 / 10 / 8.1 / 8 / 7 / XP | |

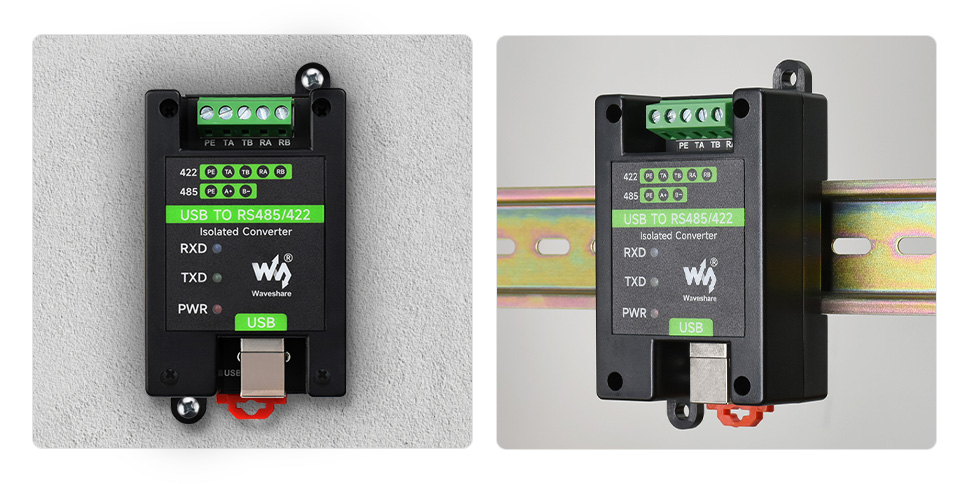

| 产品外观 | 外壳 | 导轨式 ABS 环保外壳，适用于 35mm DIN 导轨 |

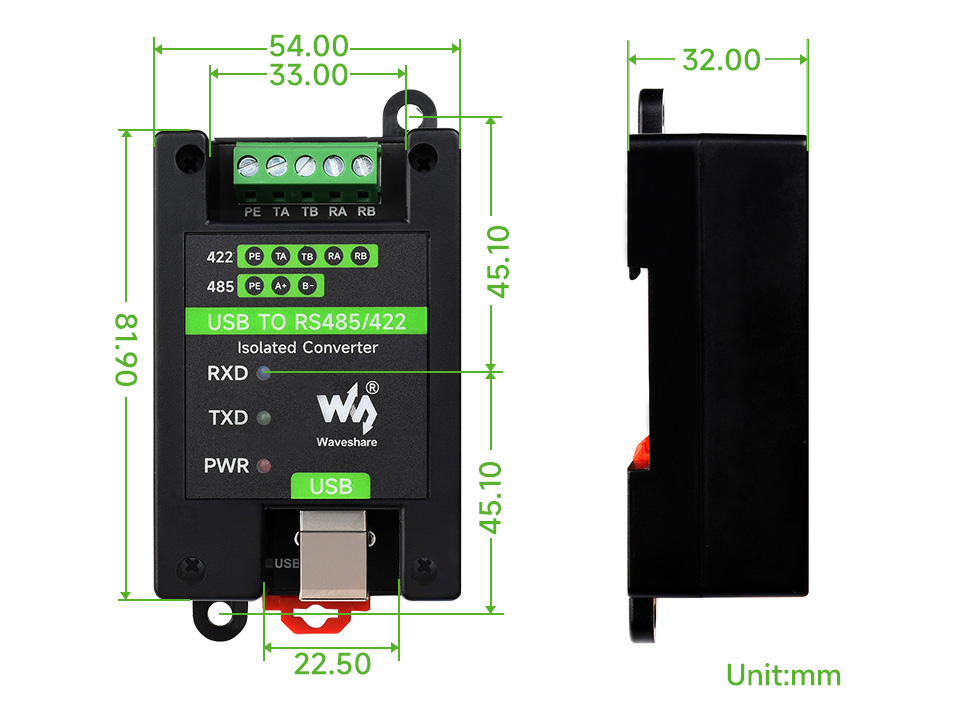

| 尺寸 | 81.9 × 54.0 × 32.0mm |
| 接口 | PE | TA | TB | RA | RB |
|---|---|---|---|---|---|
| RS422 | 信号地 | 发送差分 信号正 T+ |
发送差分 信号负 T- |
接收差分 信号正 R+ |
接收差分 信号负 R- |
| RS485 | 信号地 | 差分信号 正 A+ |
差分信号 负 B- |
NC | NC |
1

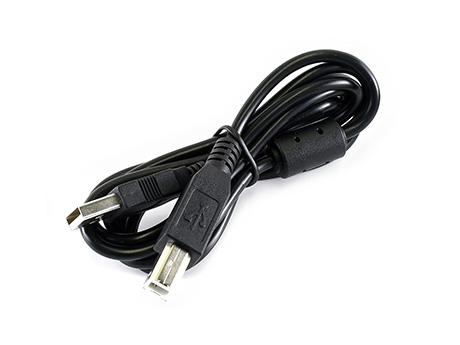

2USB-Type-B-Cable
3screwdriver保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。
非正常使用情况下产生的质量问题，视损坏程度收取维修费。
显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。
• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务
• 可通过以下方式联系我们：点击查看
| 型号 | 23949 |
|---|---|
| 品牌 | 微雪电子/WAVESHARE |
| brand | 微雪电子/WAVESHARE |
| 库存状态 | 现货 |
| 发货地 | 广东 · 深圳 |
