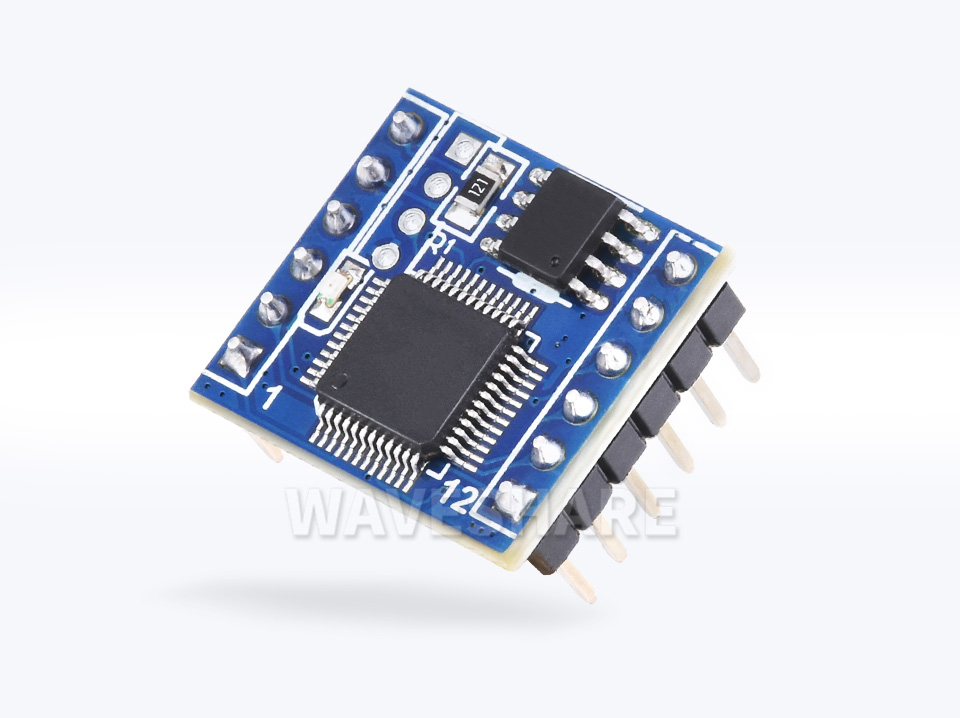

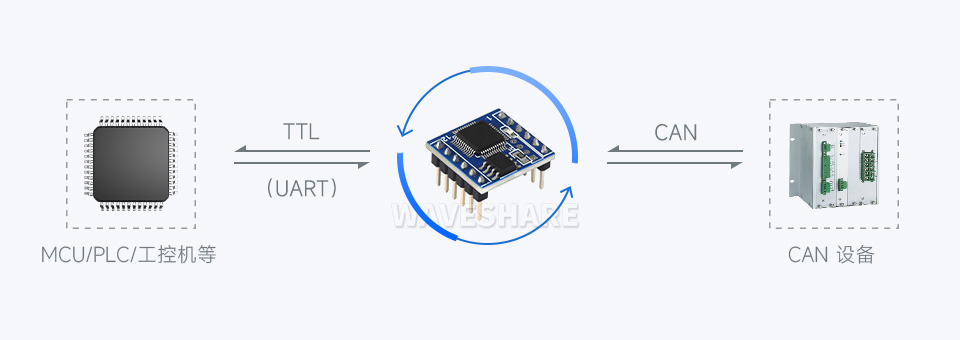

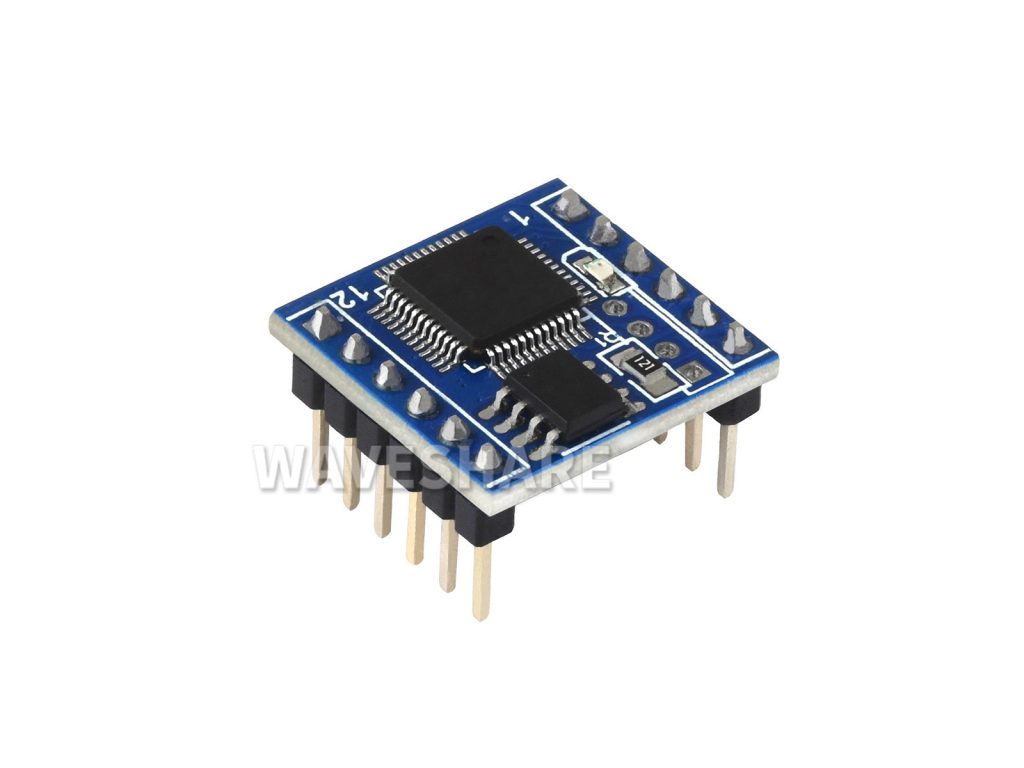

本产品是一款体积小巧，易集成的串口转 CAN 模块，板载高性能 MCU，自带 TTL 和 CAN 转换协议，只需简单配置便可实现串口转 CAN 功能。

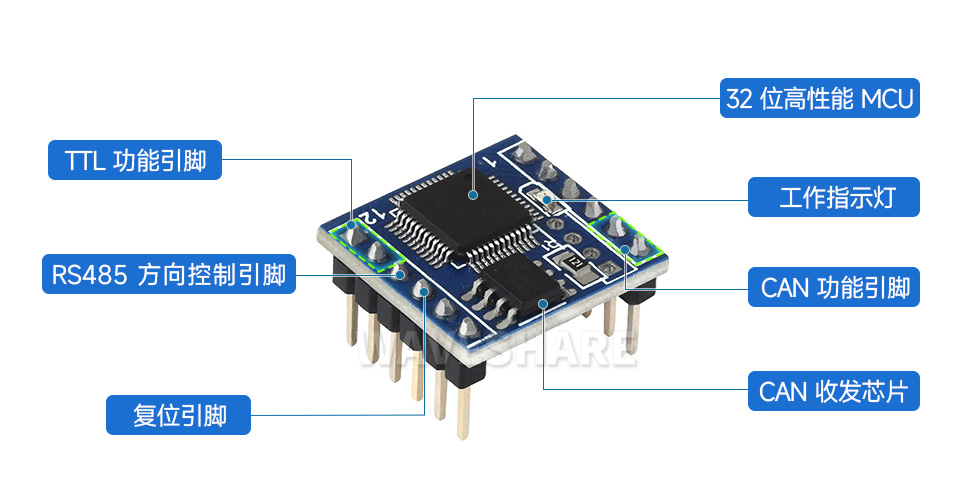

| 电源 | 3.3V@40mA |
|---|---|
| MCU | 32 位高性能处理器 |
| CAN 接口 | 支持 CAN 2.0A (标准帧) 和 CAN 2.0B (扩展帧) |
| 静电防护、浪涌防护，具有优良的 EMC 性能 | |
| 波特率支持：10kbps~1000kbps | |
| TTL 接口 | 支持 3.3V TTL 工作电平 |
| 波特率支持：1200bps~460800bps | |
| 通讯指示灯 | 带工作指示灯，预留 RUN、COM、CAN 指示灯信号引脚，便于使用 |
| 复位/恢复出厂设置 | 带有复位/恢复出厂设置信号 |
| 工作温度 | -40~85℃ |
| 湿度范围 | 5~95% 相对湿度 |

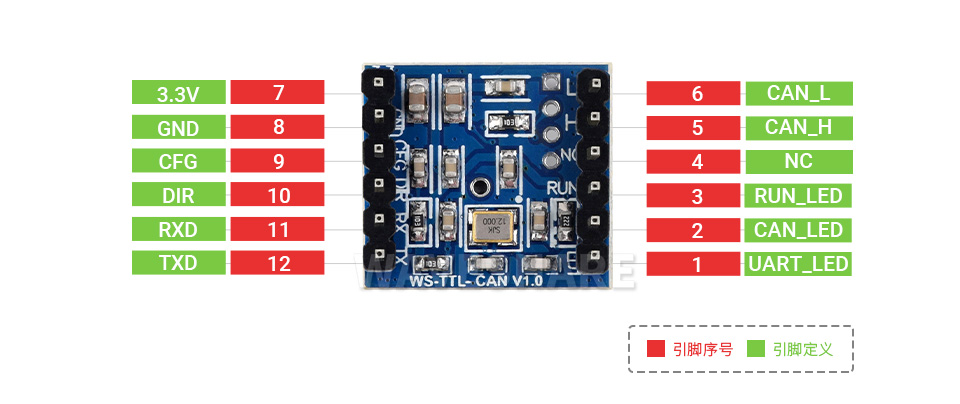

| 序号 | 定义 | 描述 |
|---|---|---|
| 1 | UART_LED | TTL 通讯指示灯信号，无数据为高电平，有数据为低电平 |
| 2 | CAN_LED | CAN 通讯指示灯信号，无数据为高电平，有数据为低电平 |
| 3 | RUN_LED | 系统运行指示灯信号，系统正常时高低电平交替变化 (约 1Hz)；CAN 总线异常时输出高电平 |
| 4 | NC | 预留引脚，悬空 |
| 5 | CAN_H | CAN 差分正，模块内部接有 120Ω 电阻 |
| 6 | CAN_L | CAN 差分负，模块内部接有 120Ω 电阻 |
| 7 | 3.3V | 模块电源正，3.3V@40mA |
| 8 | GND | 模块电源负 |
| 9 | CFG | 复位/恢复出厂设置，拉低 5s 以内复位，大于 5s 恢复出厂设置 |
| 10 | DIR | 用于 RS485 方向控制 |
| 11 | RXD | TTL 数据接收 |
| 12 | TXD | TTL 数据发送 |
