Core1262 LoRa 模组
适用于 Sub-GHz 频段
产品特性
- 新一代 SX1262 比传统 SX1278 的电源效率高，传输距离远
- 适用 Sub-GHz 频段，结合网关接入云服务器组建 LoRa/LoRaWAN 网络
- 适用于工业、智能家居和数据采集等应用场景中
- 使用 TCXO 等高品质元器件，恶劣工况稳定工作
- 提供完善的配套资料手册 (STM32、Raspberry Pi Pico 等示例程序和使用手册等)
版本选择
Core1262-HF
HF 版本频率为 850 ~ 930MHz
适用于欧美大洋洲区域
Core1262-LF
LF 版本频率为 410 ~ 510MHz
适用于亚欧区域
请根据当地无线电管理规定选择频率版本
产品参数
| 版本型号 | Core1262-HF | Core1262-LF |
|---|---|---|
| 射频芯片 | SX1262 | |
| 工作频段 | HF：850 ~ 930MHz | LF：410 ~ 510MHz |
| 信号调制 | LoRa / (G)FSK | |
| 通信速率 | LoRa：0.018 ~ 62.5Kbps (G)FSK：0.6 ~ 300Kbps |
|
| 发射功率 | 22dBm@3.3V | |
| 扩频因子 | SF5 ~ SF12 | |
| 工作电压 | 3.3V | |
| 模组耗流 | 发射电流：45mA@14dBm 接收电流：5.3mA@125KHz |
发射电流：107mA@22dBm 接收电流：5.3mA@125KHz |
| 通信接口 | SPI | |
| 工作温度 | 0 ~ 85℃ | |
| 接口类型 | 邮票孔/排座，间距 2.54mm | |
| 尺寸 | 19.00 × 22.00mm | |

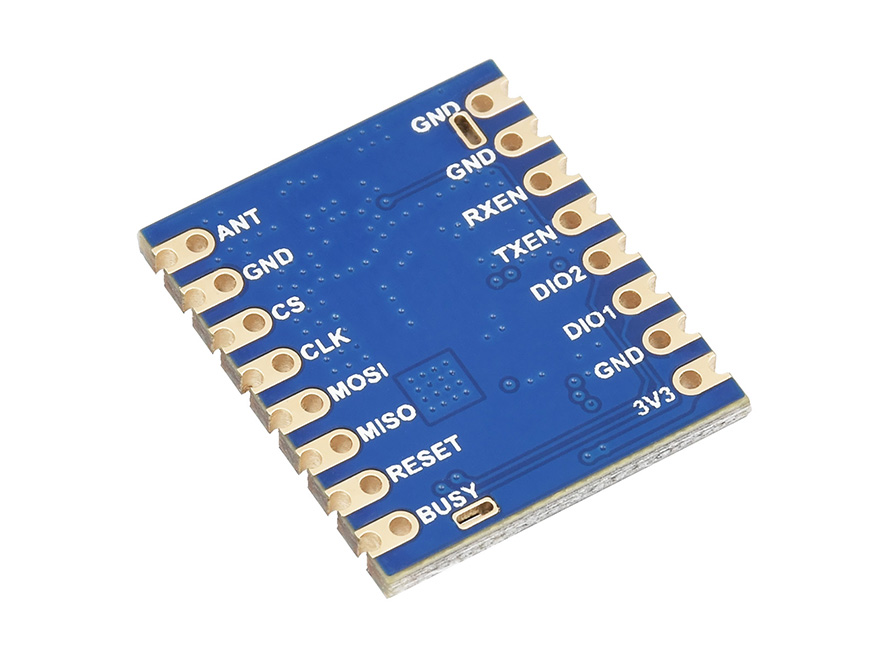

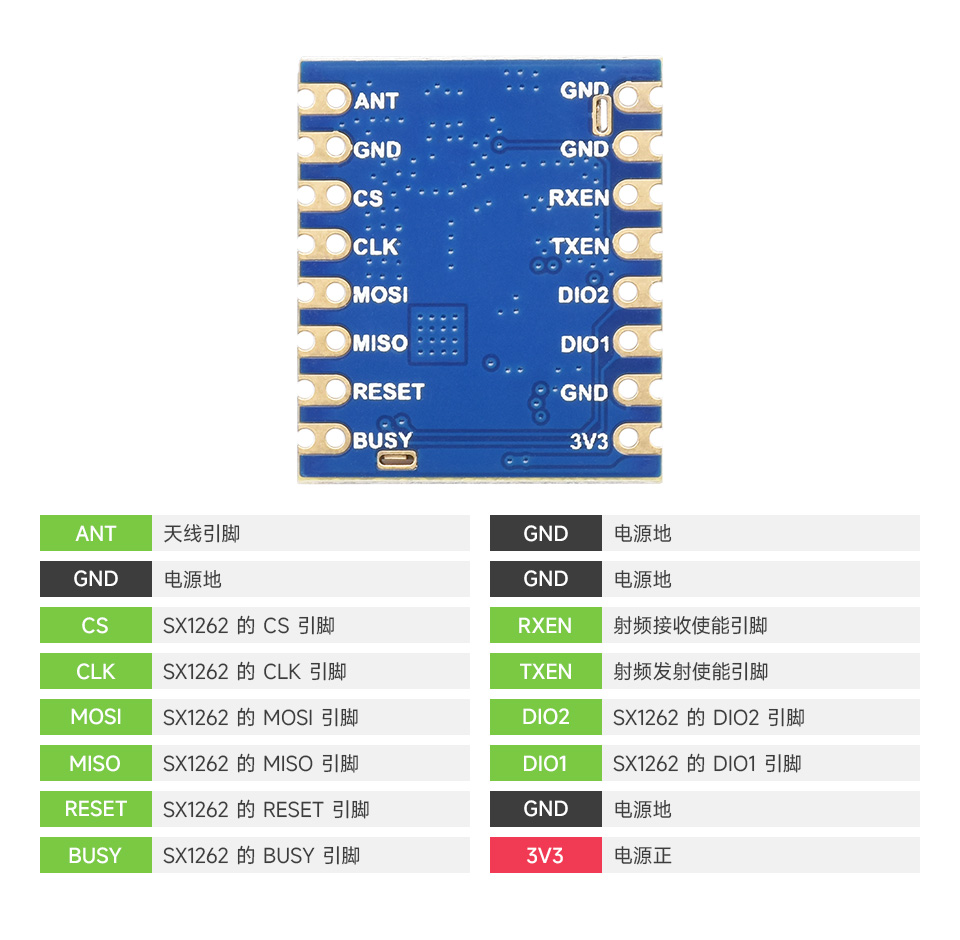

接口定义

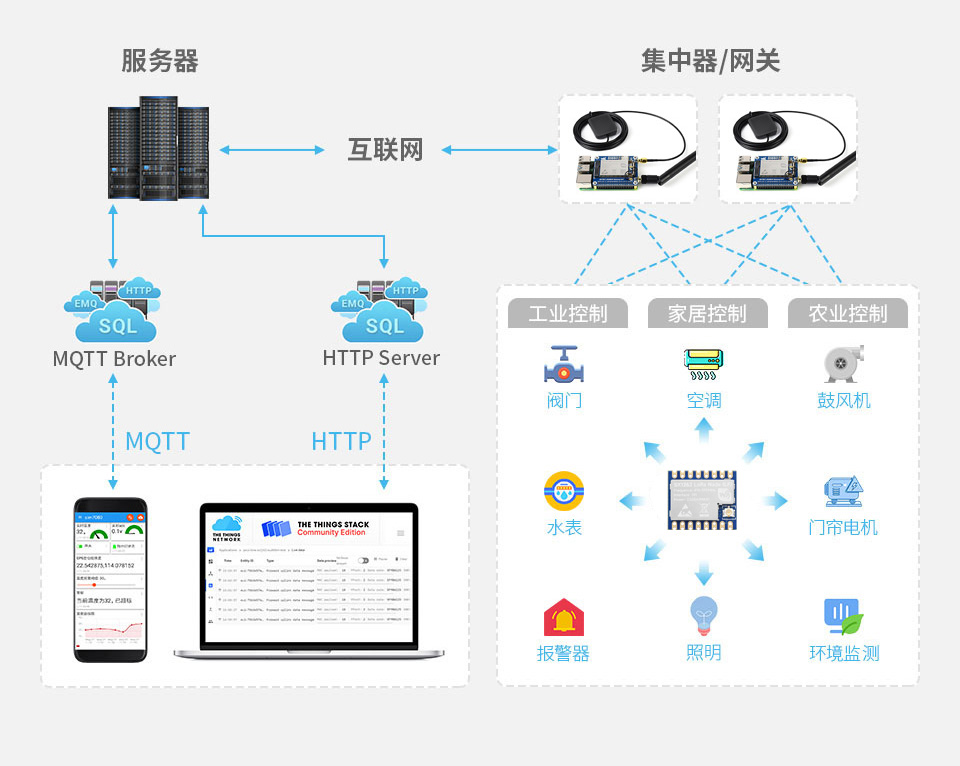

应用示例
工业、智能家居和数据采集

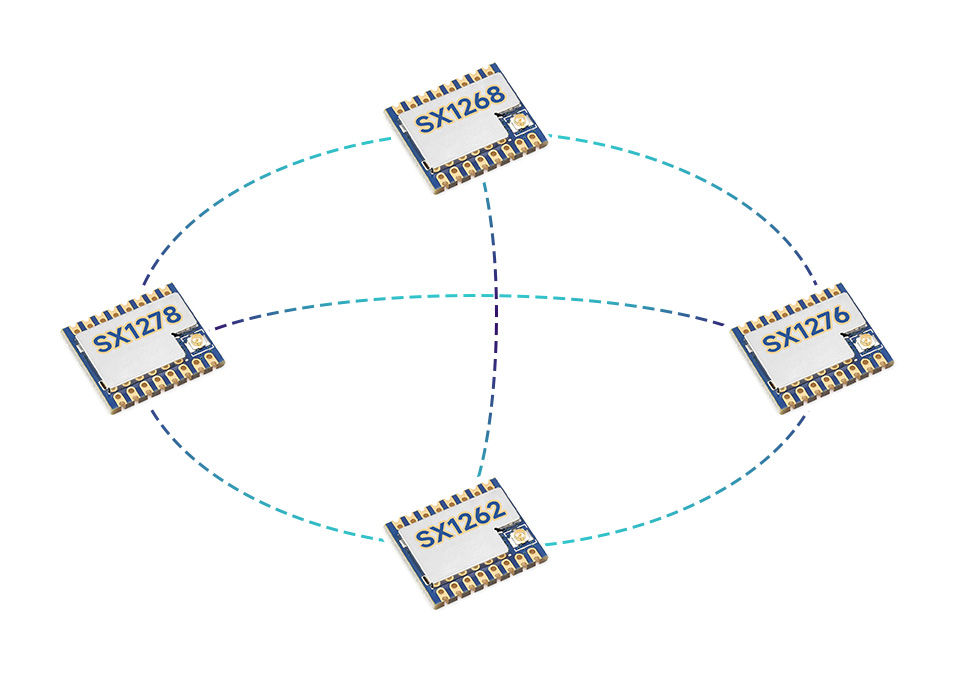

SX162x 可与 SX127x 通信
SX1262、SX1268 均可与 SX1276、SX1278 相互通信，升级后依然可以与以往 LoRa 产品兼容，同时功耗、通信距离均得到大幅度优化

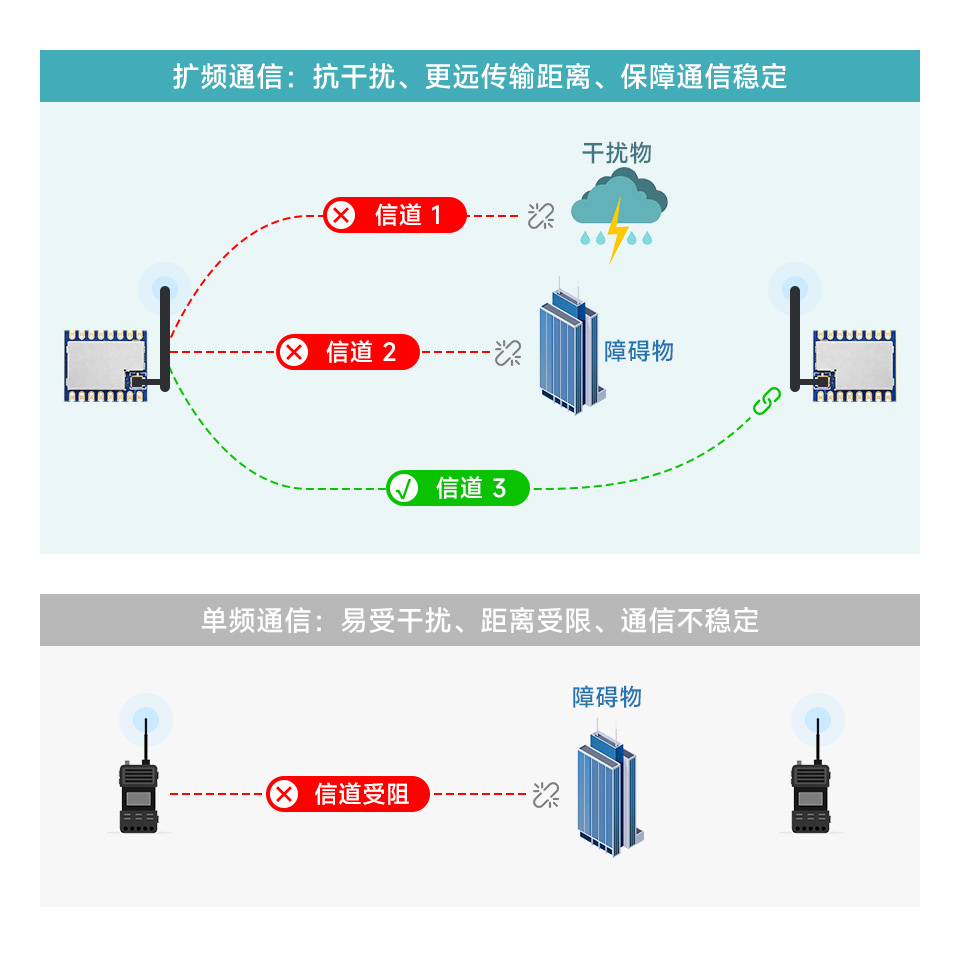

新一代 LoRa 扩频技术
LoRa 啁啾扩频 (CSS) 和跳频 (FHSS) 技术使得远距离通信与抗干扰性能比传统通讯提升数倍，在军事和工业通信领域广泛应用
搭载高品质元器件
为通信模组的稳定性能发挥提供了保障

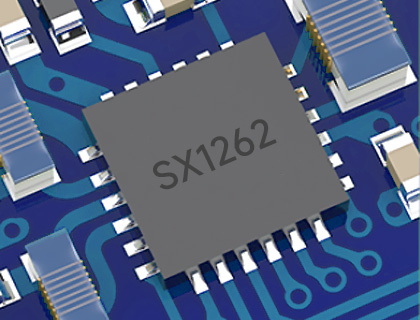

原装芯片方案
SX1262
工业级晶振
-40 ~ 85℃

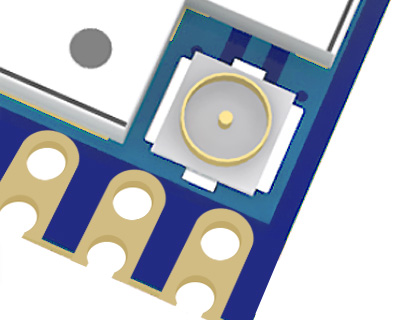

双天线选择
IPEX / 邮票孔

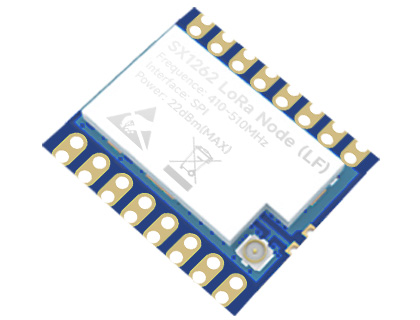

专业屏蔽罩
抗干扰 防静电

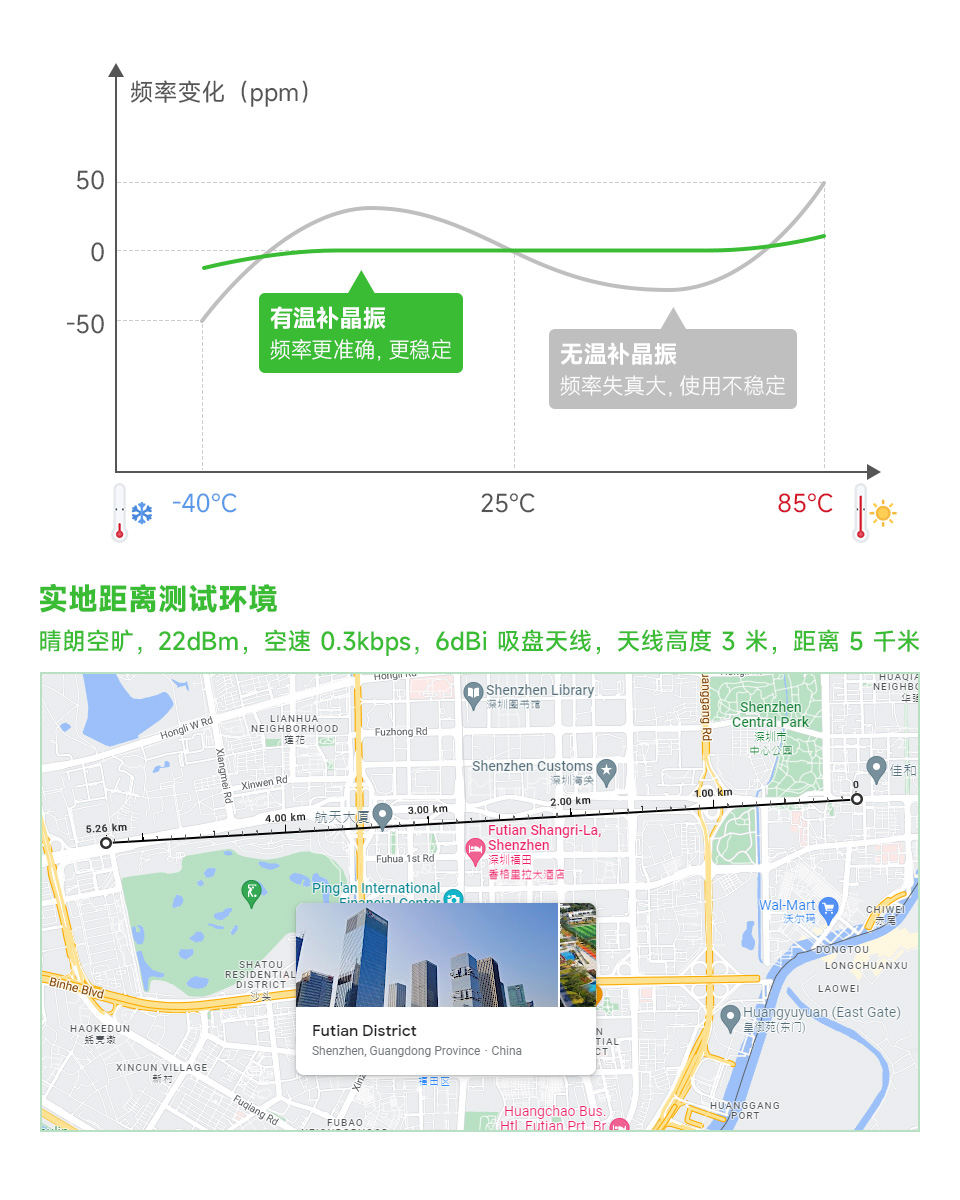

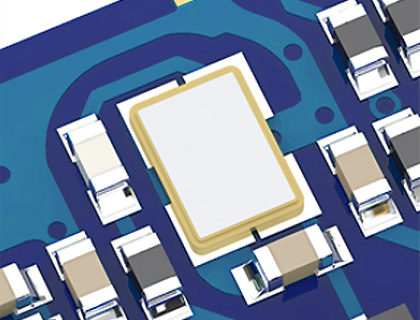

温补晶振
确保模块长时间工作频率不偏移，适应工业高低温恶劣环境

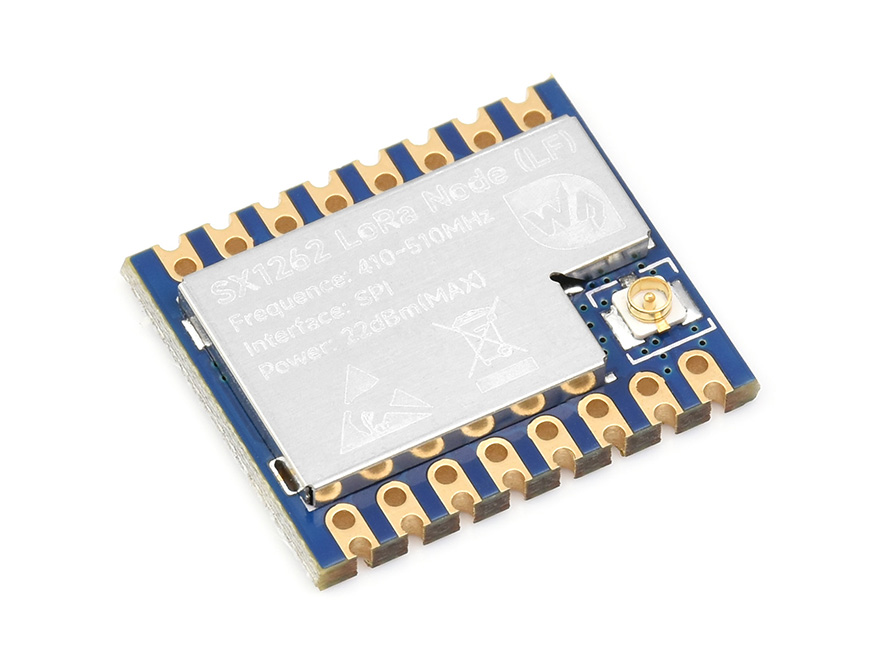

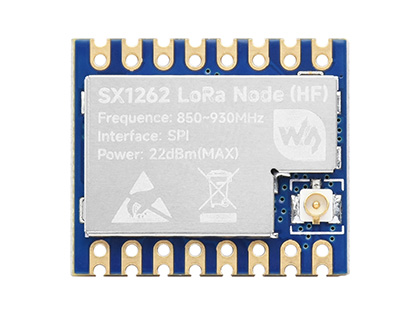

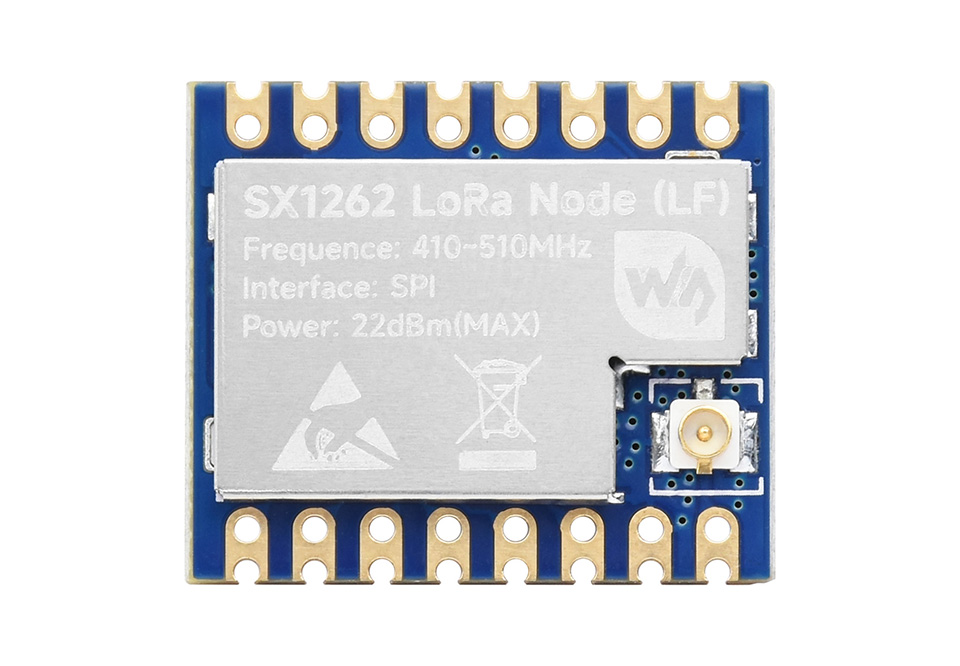

产品展示

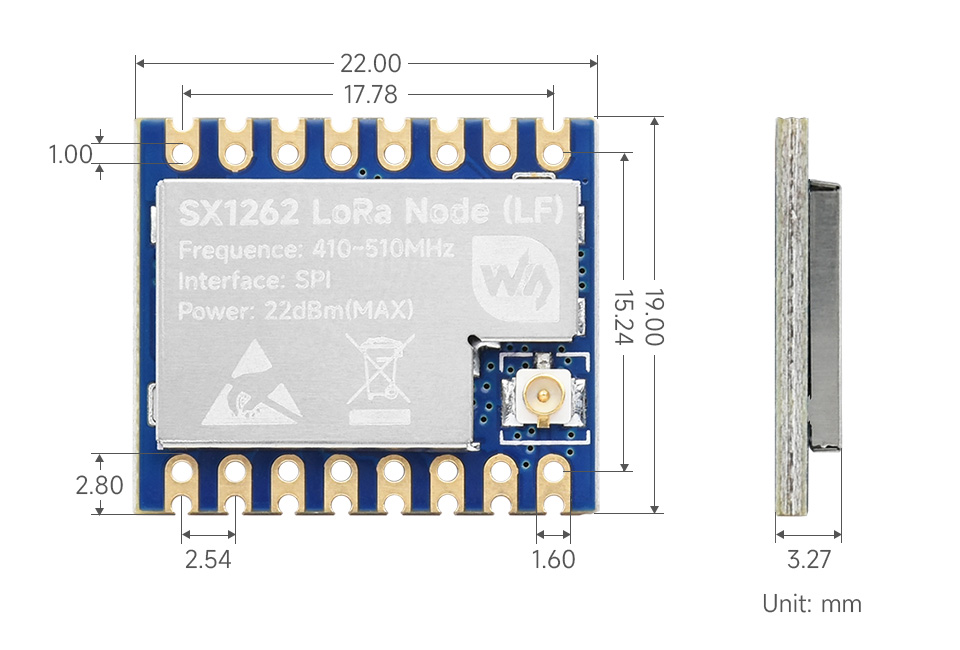

产品尺寸
