墨水屏驱动板 Arduino接口

板载电平转换板载SD卡槽可外接TF卡存储待显示图片兼容UNO、Leonardo等开发板

规格Arduino接口共 4 种

价格 ¥69.69

型号e-Paper Shield

SKU15082

品牌微雪电子/WAVESHARE

库存现货

数量

原厂正品 · 7 天无理由退换 · 15 天免费保修 · 可开增值税发票

商品详情
规格参数
售后保障

e-Paper Shield简介

【一分钟自我介绍】

e-Paper Shield 是专为Arduino以及NUCLEO开发的一款墨水屏驱动扩展板，可驱动微雪推出的多款SPI接口电子墨水屏裸屏。

【我的特点】

基于Arduino标准接口设计，兼容UNO、Leonardo、NUCLEO、XNUCLEO等开发板
板载电平转换芯片，可兼容3.3V和5V单片机接口
板载外置RAM存储芯片，再也不怕内部RAM不够用了
板载Micro SD卡槽，可外接TF卡存储待显示的图片
预留控制接口，方便接入其他主控板
提供完善的配套资料手册(Arduino/STM32等示例程序)

【我的参数】

工作电压： 3.3V/5V
通信接口： 3-wire SPI、4-wire SPI (默认)
RAM内存容量： 1M-bit / 128K-byte

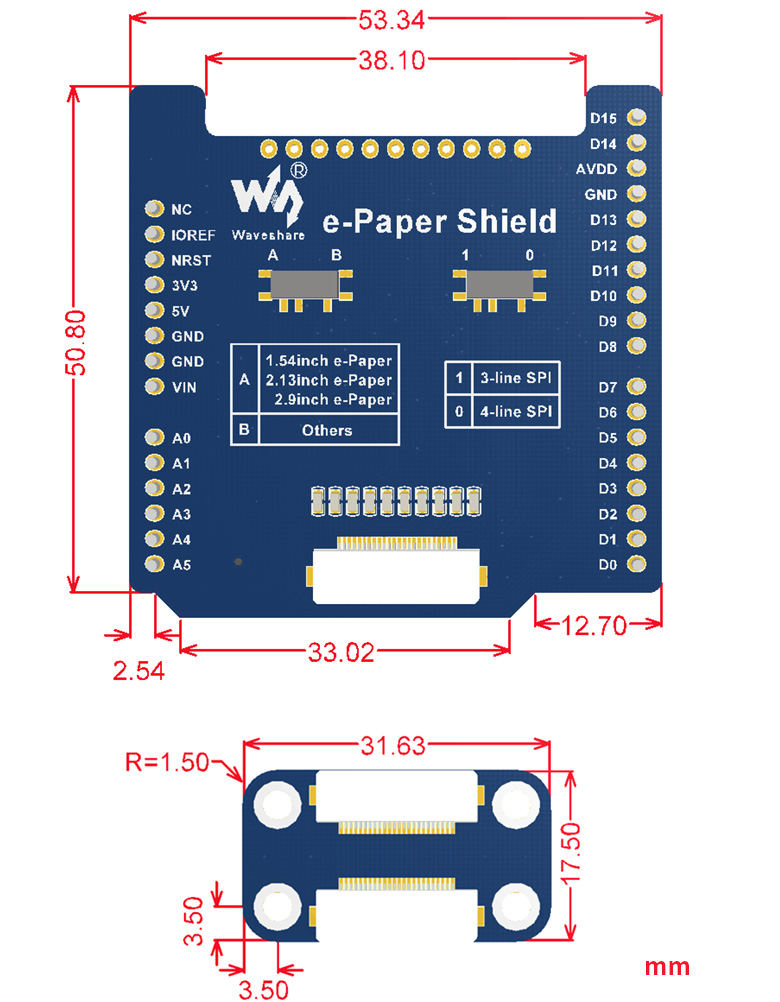

产品尺寸：53.34mm × 53.34mm

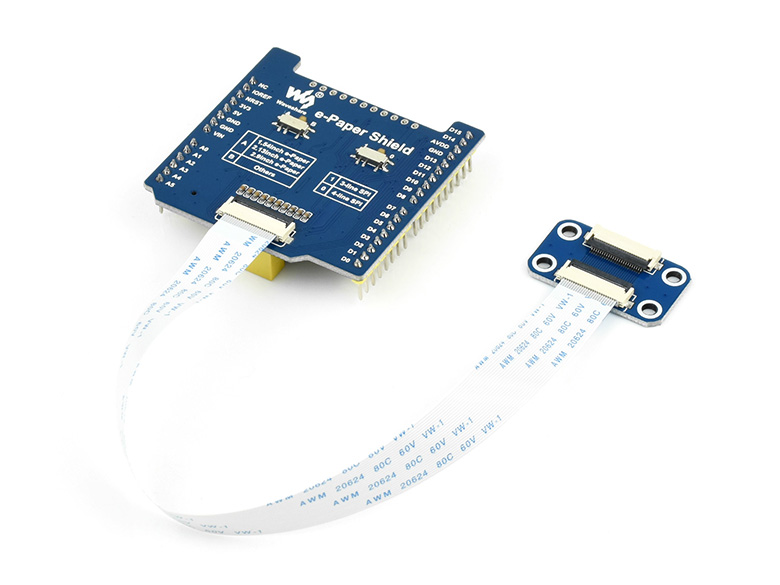

e-Paper Shield图示

接口定义

功能引脚	Arduino / NUCLEO接口	描述
VCC	5V	电源正
GND	GND	电源地
SCK	SCK	SPI时钟输入
MOSI	MOSI	SPI数据输入
MISO	MISO	SPI数据输出
EPD_CS	D10	e-Paper片选信号
EPD_DC	D9	e-Paper数据/命令控制
EPD_RST	D8	e-Paper复位
EPD_BUSY	D7	e-Paper忙状态
SD_CS	D6	SD卡片选
SPIRAM_CS	D5	SPI RAM片选

支持的型号

型号	显示颜色	灰度	分辨率	显示尺寸(mm)	外形尺寸(mm)	刷新时间(s)	局部刷新	控制接口
1.54inch e-Paper	黑、白	2	200×200	27.60 × 27.60	37.3 × 31.8	2	√	SPI
1.54inch e-Paper (B)	红、黑、白	2	200×200	27.60 × 27.60	37.3 × 31.8	8	×	SPI
2.13inch e-Paper	黑、白	2	250×122	48.55 × 23.70	59.2 × 29.2	2	√	SPI
2.13inch e-Paper (B)	红、黑、白	2	250×122	48.55 × 23.70	59.2 × 29.2	15	×	SPI
2.13inch e-Paper (D)	黑、白	2	212×104	48.55 × 23.70	59.2 × 29.2	2	√	SPI
2.13inch e-Paper (G)	红、黄、黑、白	2	250×122	48.55 × 23.70	59.2 × 29.2	25	×	SPI
2.66inch e-Paper	黑、白	2	296×152	30.704 × 60.088	36.304 × 71.820	6	√	SPI
2.66inch e-Paper (B)	红、黑、白	2	296×152	30.704 × 60.088	36.304 × 71.820	15	×	SPI
2.7inch e-Paper	黑、白	2	264×176	57.29 × 38.19	70.4 × 45.8	6	×	SPI
2.7inch e-Paper (B)	红、黑、白	2	264×176	57.29 × 38.19	70.4 × 45.8	15	×	SPI
2.9inch e-Paper	黑、白	2	296×128	66.89 × 29.05	79.0 × 36.7	2	√	SPI
2.9inch e-Paper (B)	红、黑、白	2	296×128	66.89 × 29.05	79.0 × 36.7	15	×	SPI
2.9inch e-Paper (D)	黑、白	2	296×128	66.90 × 29.06	79.0 × 36.7	2	√	SPI
3.7inch e-Paper	黑、白	4	480×280	47.32 × 81.12	54.9 × 93.3	3	√	SPI
4.01inch e-Paper (F)	7彩色	2	640×400	86.40 × 54.00	96.80 × 68.70	30	×	SPI
4.2inch e-Paper	黑、白	2	400×300	84.80 × 63.60	90.1 × 77.0	4	×	SPI
4.2inch e-Paper (B)	红、黑、白	2	400×300	84.80 × 63.60	90.1 × 77.0	15	×	SPI
4.2inch e-Paper (C)	黄、黑、白	2	400×300	84.80 × 63.60	90.1 × 77.0	15	×	SPI
5.65inch e-Paper (F)	7 彩色	2	640×448	114.9 × 85.8	125.4 × 99.5	<35	×	SPI
5.83inch e-Paper	黑、白	2	648×480	118.80 × 88.26	125.4 × 99.5	5	×	SPI

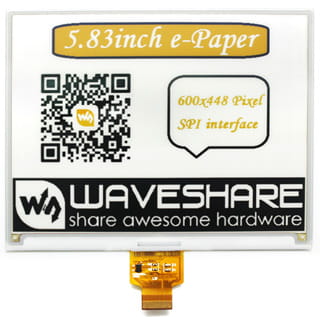

5.83inch e-Paper (B)	红、黑、白	2	600×448	118.80 × 88.26	125.4 × 99.5	14	×	SPI
5.83inch e-Paper (C)	黄、黑、白	2	600×448	118.80 × 88.26	125.4 × 99.5	26	×	SPI
7.5inch e-Paper	黑、白	2	800×480	163.20 × 97.92	170.2 × 111.2	5	×	SPI
7.5inch e-Paper (B)	红、黑、白	2	800×480	163.20 × 97.92	170.2 × 111.2	16	×	SPI
7.5inch e-Paper (G)	黑、白	2	800×480	163.20 × 97.92	177.20 × 118.20	5	×	SPI
