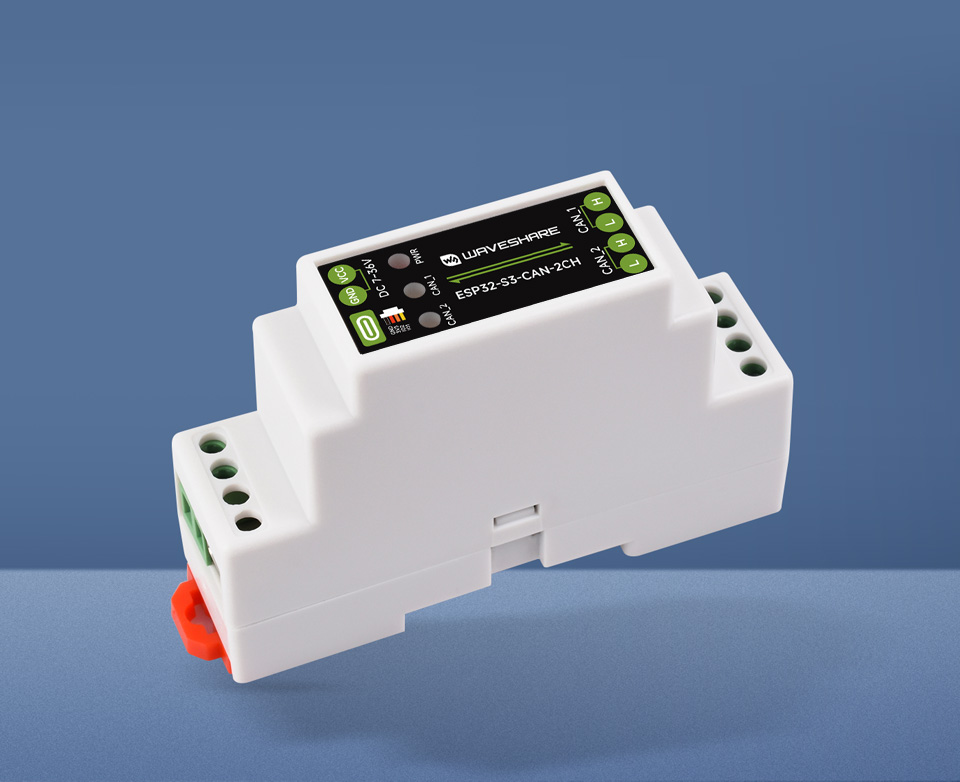

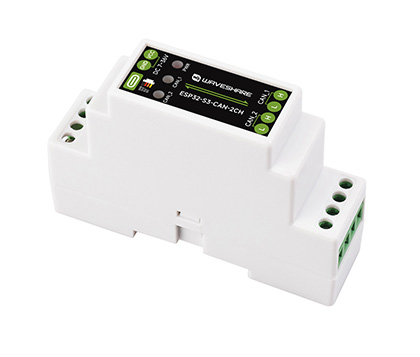

ESP32-S3-CAN-2CH

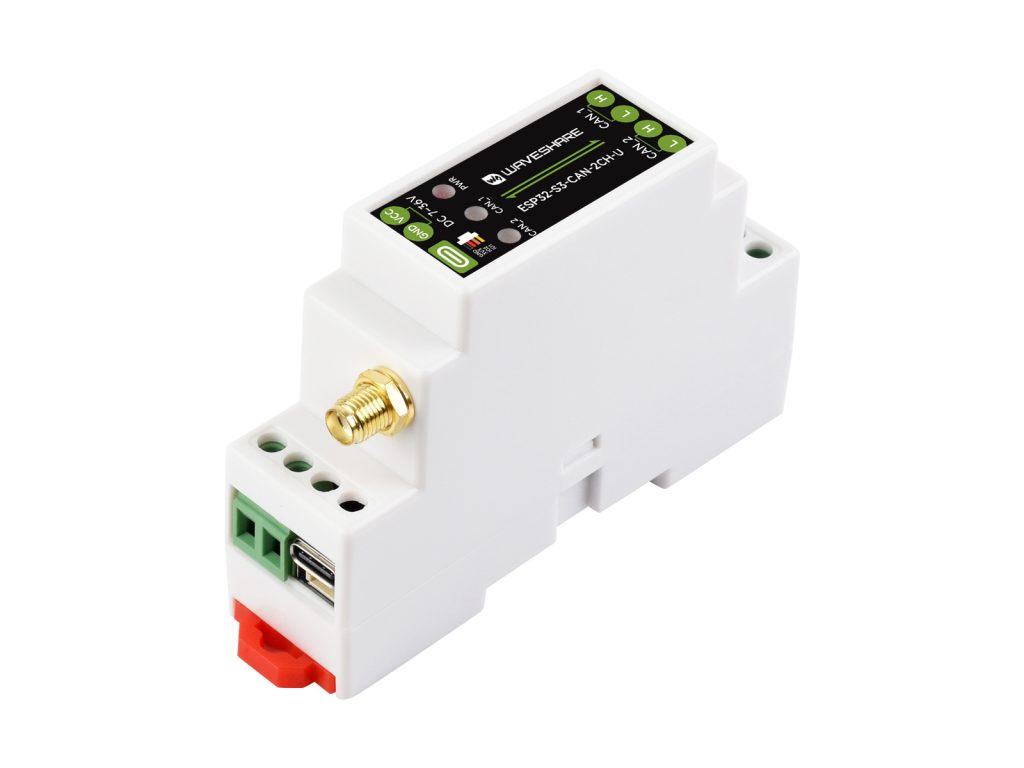

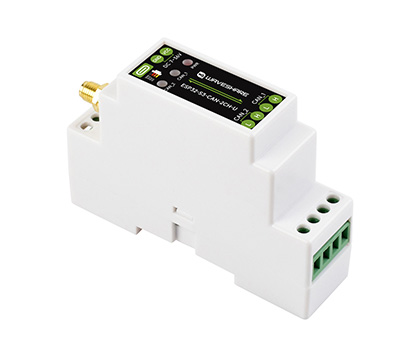

ESP32-S3-CAN-2CH-U
| 型号 | ESP32-S3-CAN-2CH | ESP32-S3-CAN-2CH-U |
|---|---|---|
| 天线接口 | 板载贴片陶瓷天线 | 外部天线 |
| 微控制器 | ESP32-S3 (默认为 ESP32-S3R8 芯片，可定制) | |
| 无线通信 | 2.4GHz Wi-Fi (802.11 b/g/n), 蓝牙 5 (LE) | |
| USB 接口 |
接口形式 | USB Type-C |
| 供电电压 | 5V | |
| 功能 | 设备供电、USB 通信和固件下载等 | |
| 隔离型 CAN 通信接口 |
接口形式 | 接线端子 |
| 通信协议 | 支持 CAN 2.0A / CAN 2.0B， 通信速率最高 1 Mbps |
|
| 接口保护 | 提供 TVS 管保护、浪涌和静电保护 | |
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | |
| 指示灯 | PWR | 电源指示灯，USB 或外部电源供电时红灯常亮 |
| CAN_1 | CAN 指示灯，CAN 接口存在数据通信时闪烁 | |
| CAN_2 | ||
| 端子供电 | 供电范围 | 7V ~ 36V |
| 产品外观 | 外壳 | 导轨式保护外壳 |

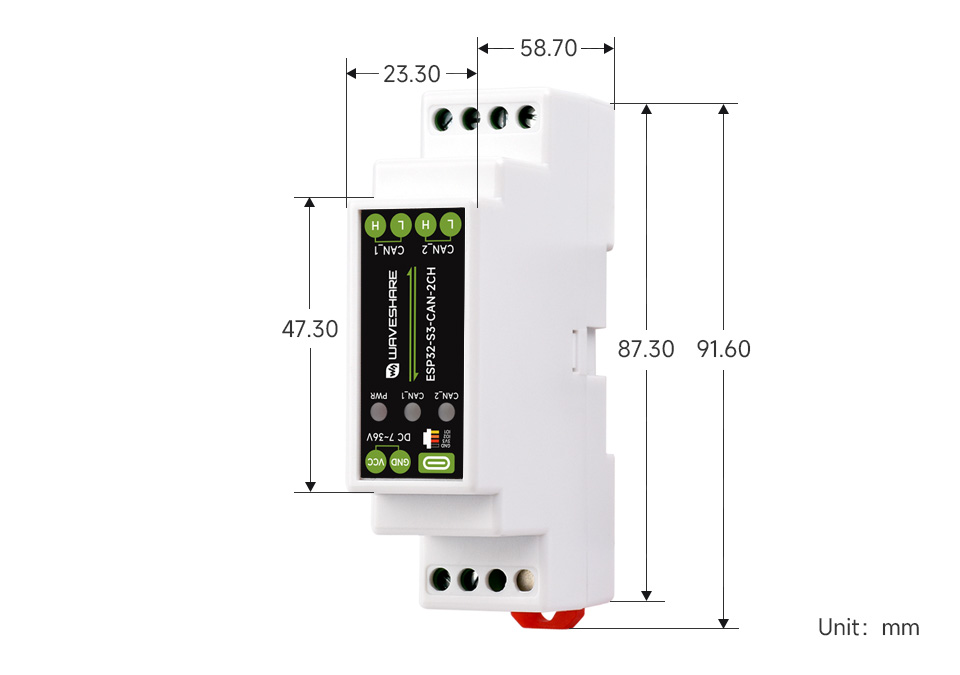

| 尺寸 | 91.6 × 23.3 × 58.7 (mm) |
| 上侧端子说明 | 下侧端子说明 | |||
|---|---|---|---|---|
| 供电端子 | 电源正极：DC 7V ~ 36V | CAN_1 端子 | H 信号引脚 | |
| 电源负极 | ||||
| Type-C | 可用于设备供电、 固件下载和 USB 通信 |
L 信号引脚 | ||
| SH1.0 | GND | 地线 | CAN_2 端子 | H 信号引脚 |
| 3V3 | 3.3V 供电输出 | |||
| GPIO2 | 引出 I/O | L 信号引脚 | ||
| GPIO1 | 引出 I/O |
主频高达 240MHz，搭载 2.4GHz Wi-Fi 和低功耗蓝牙
PWR：电源指示灯
CAN_1：有数据从 CAN_1 接口发出时亮绿灯，有数据从 CAN_1 接口发回时亮蓝灯
CAN_2：有数据从 CAN_2 接口发出时亮绿灯，有数据从 CAN_2 接口发回时亮蓝灯
提供稳定隔离电压，隔离端无须额外供电
预留 120R 匹配电阻，可跳线帽使能
用于连接外部 CAN 设备
预留 120R 匹配电阻，可跳线帽使能
避免外部信号干扰控制芯片
外置天线版通过此座子连接外部天线 (经外壳 SMA 座引出)
板载天线版使用此贴片天线
接入可充电的 RTC 电池 (SH1.0)
可用于设备供电、固件下载和 USB 通信
支持 DC 7V ~ 36V 宽电压范围供电
可通过排针连接其他功能模块
电源模块，支持高达 3.3V 2A 输出
可有效抑制电路中的浪涌电压和瞬态尖峰电压
低压降 LDO，电流 (Max) 800mA
CAN 控制器
PCF85063 RTC 时钟
| 产品型号 | 数字 输入 |
数字 输出 |
继电器 | RS485 | CAN | 网口 | PoE | RTC | 蜂鸣器 | SD | 天线 | 引出接口 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

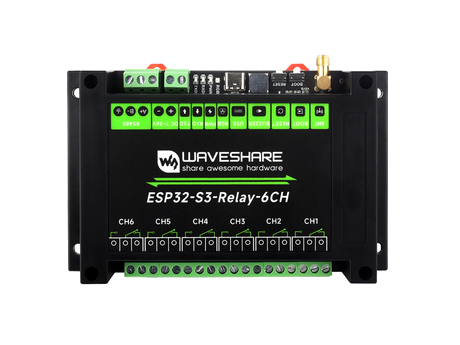

 ESP32-S3-Relay-6CH |
– | – | 6 | – | – | – | – | – | 40PIN 排针接口 (兼容 Pico 接口，间距 2.54mm) | |||
 ESP32-S3-ETH-8DI-8RO |
8 | – | 8 | – | – | 28PIN 排针接口 (间距 2.54mm) | ||||||

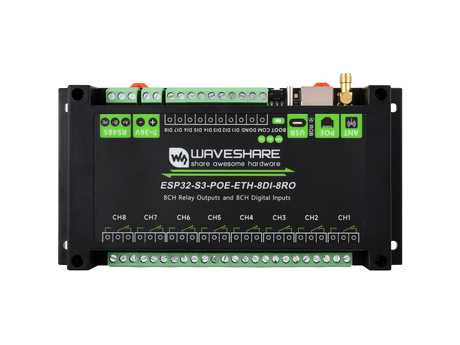

 ESP32-S3-POE-ETH-8DI-8RO |
8 | – | 8 | – | 28PIN 排针接口 (间距 2.54mm) | |||||||

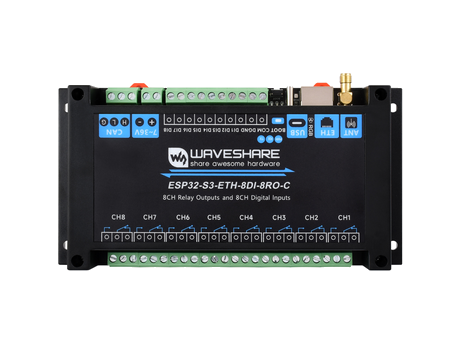

 ESP32-S3-ETH-8DI-8RO-C |
8 | – | 8 | – | – | 28PIN 排针接口 (间距 2.54mm) | ||||||

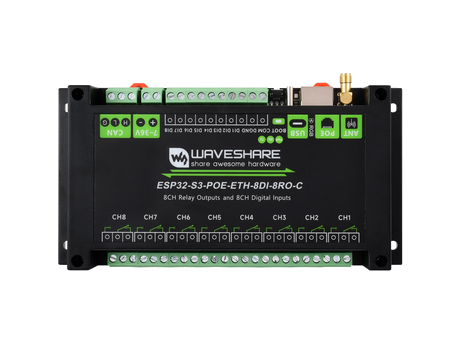

 ESP32-S3-POE-ETH-8DI-8RO-C |
8 | – | 8 | – | 28PIN 排针接口 (间距 2.54mm) | |||||||

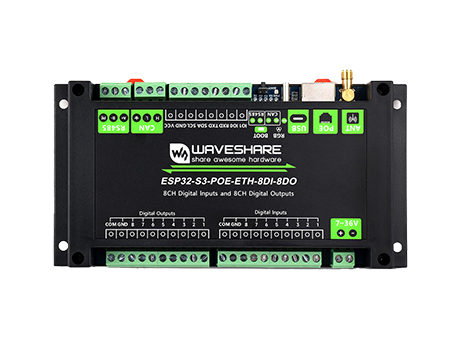

 ESP32-S3-POE-ETH-8DI-8DO |
8 | 8 | – | 8PIN 接线端子 (间距 5.0mm) | ||||||||

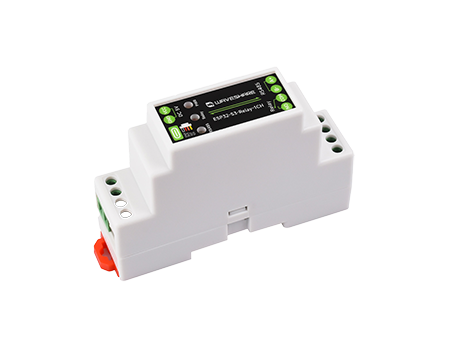

 ESP32-S3-Relay-1CH |
– | – | 1 | – | – | – | – | – | (板载天线) | 20PIN 排针接口 (间距 2.0mm) | ||

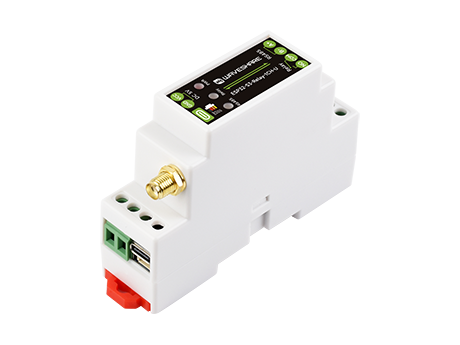

 ESP32-S3-Relay-1CH-U |
– | – | 1 | – | – | – | – | – | (外置天线) | 20PIN 排针接口 (间距 2.0mm); 外部天线接口 |
||

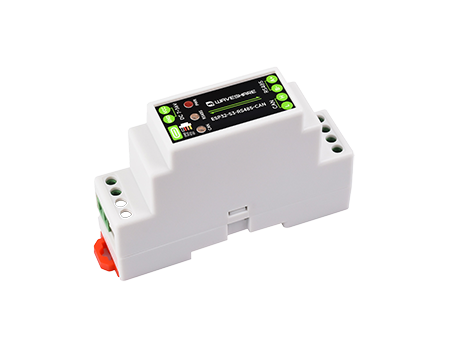

 ESP32-S3-RS485-CAN |
– | – | – | – | – | – | – | (板载天线) | 20PIN 排针接口 (间距 2.0mm) | |||
 ESP32-S3-RS485-CAN-U |
– | – | – | – | – | – | – | (外置天线) | 20PIN 排针接口 (间距 2.0mm); 外部天线接口 |
|||
 ESP32-S3-CAN-2CH |
– | – | – | – | (2CH) | – | – | – | – | (板载天线) | 20PIN 排针接口 (间距 2.0mm); | |
 ESP32-S3-CAN-2CH-U |
– | – | – | – | (2CH) | – | – | – | – | (外置天线) | 20PIN 排针接口 (间距 2.0mm); 外部天线接口 |
1

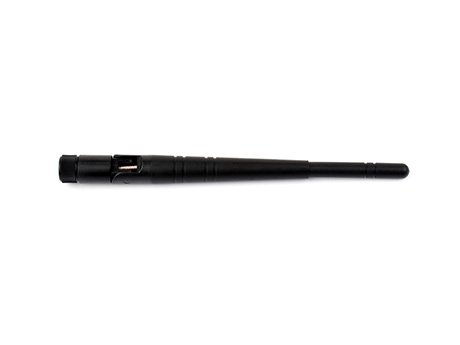

22.4G-4dB-SMA-15.6cm-Antenna-25160?v=260618

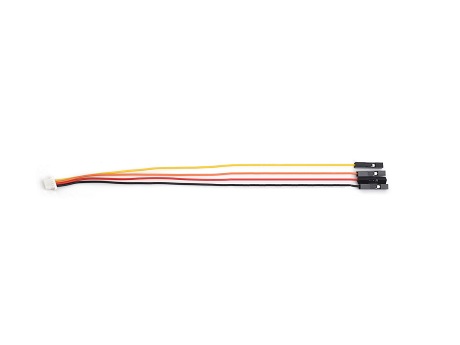

3SH1.0-4PIN-150mm?v=260618
