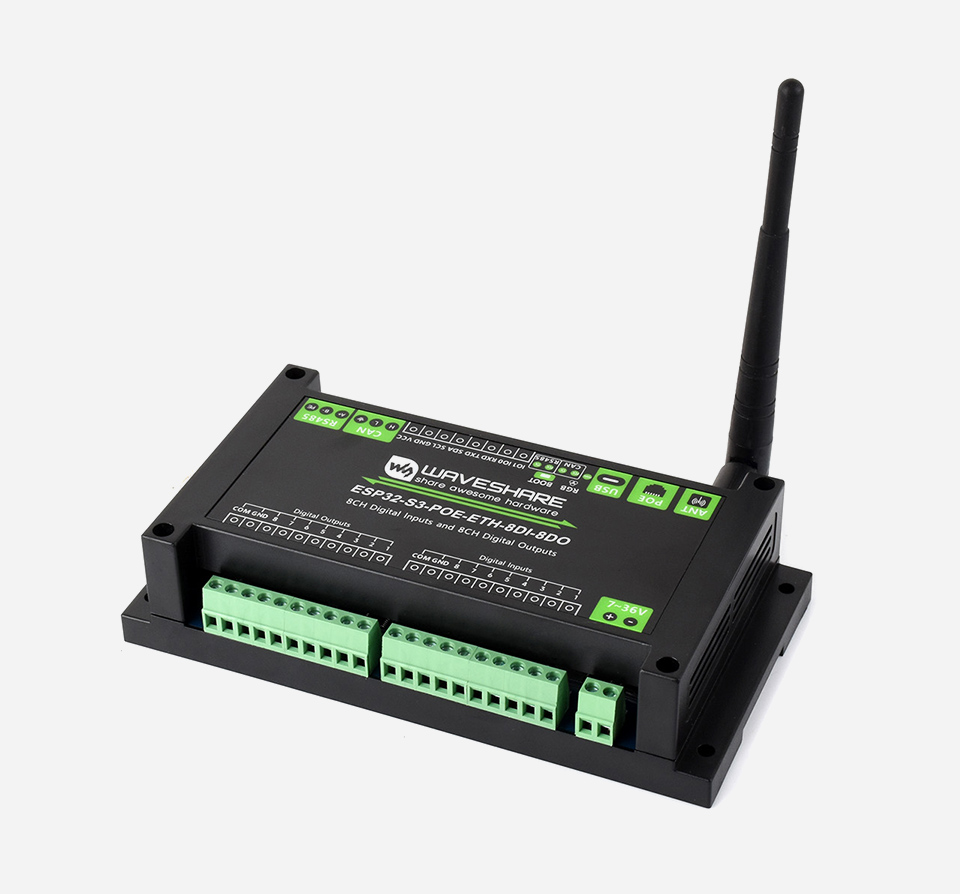

| 型号 | ESP32-S3-POE-ETH-8DI-8DO | |
|---|---|---|
| 微控制器 | ESP32-S3 (默认为 ESP32-S3-WROOM-1U-N16R8 模组，可定制) |
|
| 无线通信 | 2.4GHz Wi-Fi (802.11 b/g/n), Bluetooth 5 (LE) | |
| USB 接口 | 接口形式 | USB Type-C |
| 供电电压 | 5V | |
| 功能 | 设备供电、USB 通信和固件下载等 | |
| 隔离型 RS485 通信接口 |
接口形式 | 接线端子 |
| 方向控制 | 通过主控硬件流设定自动控制 | |
| 接口保护 | 提供 TVS 管保护、浪涌和静电保护 | |
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | |
| 隔离型 CAN 通信接口 |
接口形式 | 接线端子 |
| 方向控制 | 硬件自动判别和控制数据传输方向 | |
| 接口保护 | 提供 TVS 管保护、浪涌和静电保护 | |
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | |
| 网口 | PoE 网口，支持 IEEE 802.3af 标准 | |

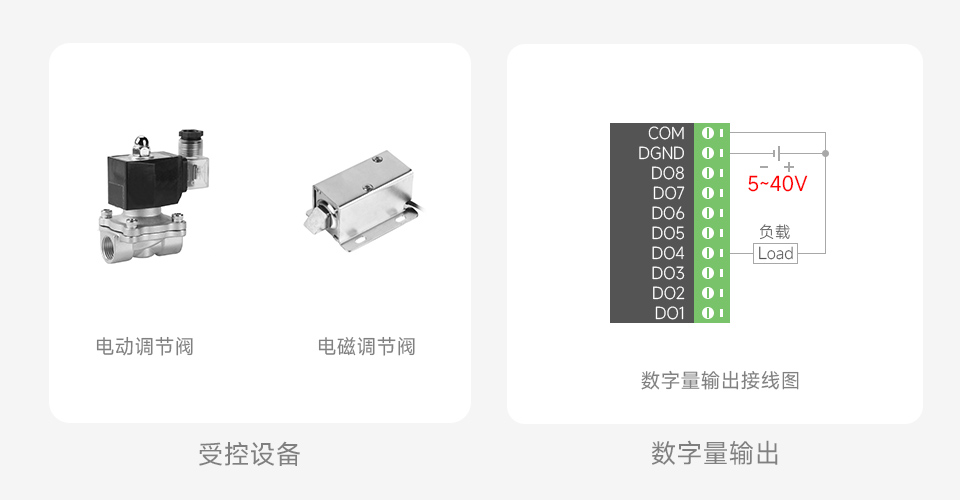

| 数字输出 | 输出路数 | 8 路 |
| 输入电压范围 | 5V ~ 40V | |
| 输出类型 | 开漏输出，输出负载 500mA / 通道 (MAX) | |
| 隔离类型 | 光耦隔离 | |
| 数字输入 | 输入路数 | 8 路 |
| 输入电压范围 | 5V ~ 36V | |

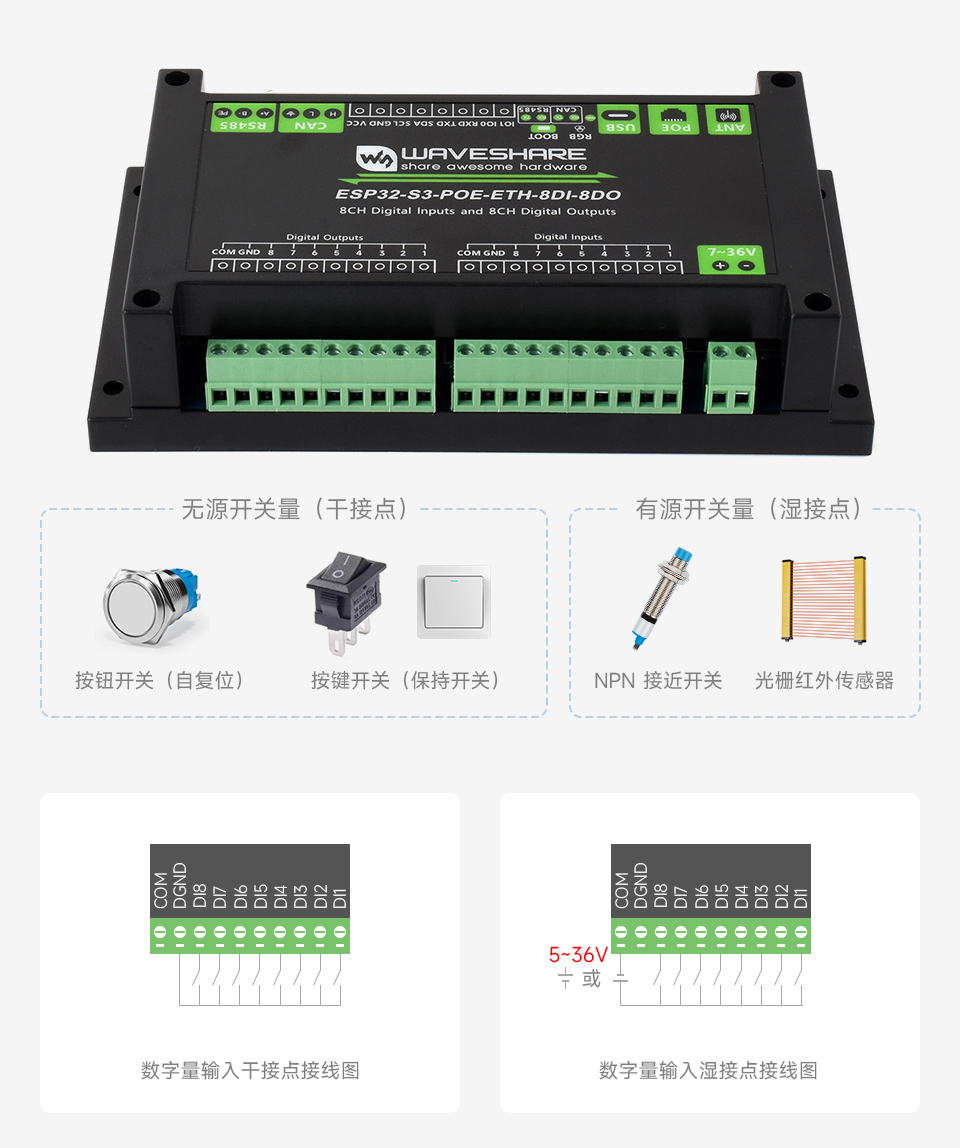

| 输入类型 | 无源输入 / 有源输入 (NPN 型或 PNP 型) | |
| 隔离类型 | 双向光耦隔离 | |
| 指示灯 | RGB | 彩色酷炫灯珠，可自定义显示颜色 |
| PWR | 电源指示灯，接入 USB，检测到电压则亮红灯 | |
| TXD | 发送指示灯，有数据从 RS485 / CAN 接口发出时亮绿灯 |
|
| RXD | 接收指示灯，有数据从 RS485 / CAN 接口接收时亮蓝灯 |
|
| 端子供电 | 供电范围 | 7V ~ 36V |

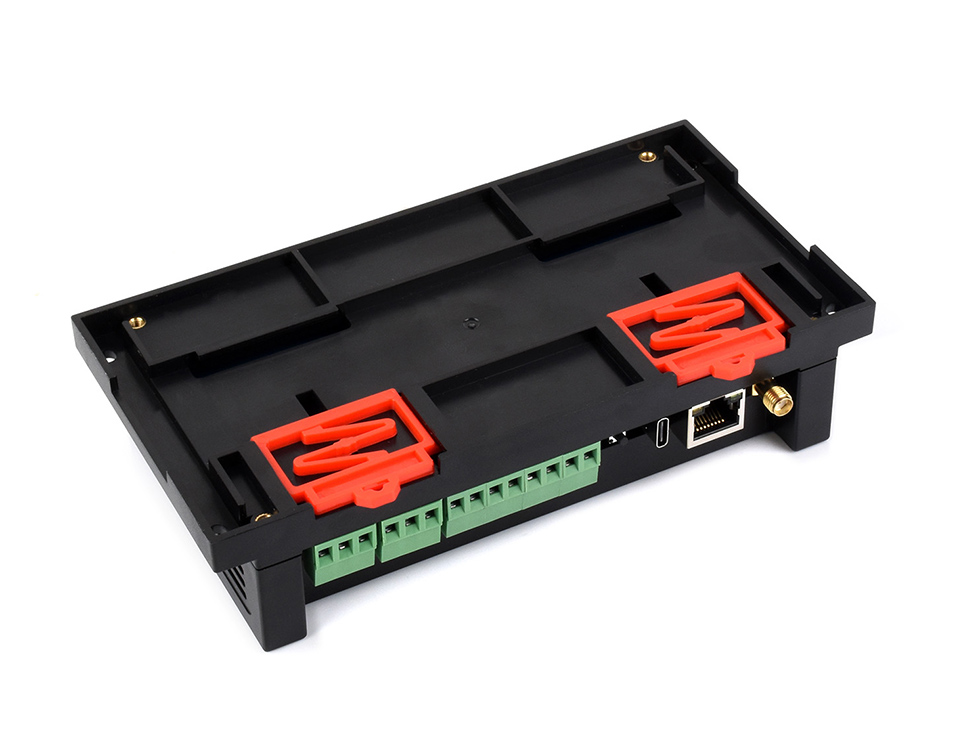

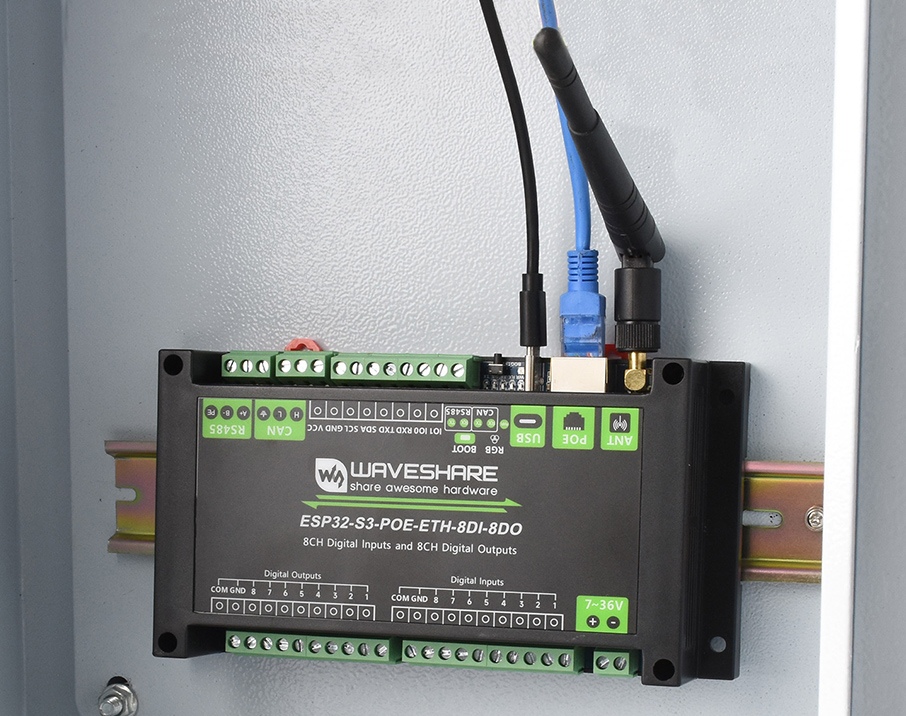

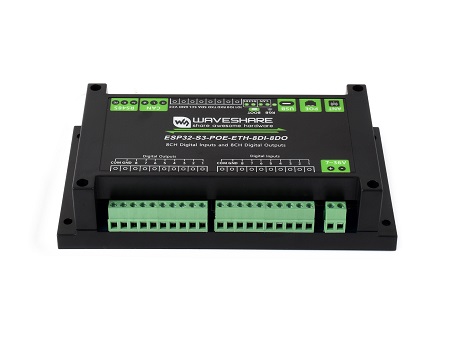

| 产品外观 | 外壳 | 导轨式保护外壳 |

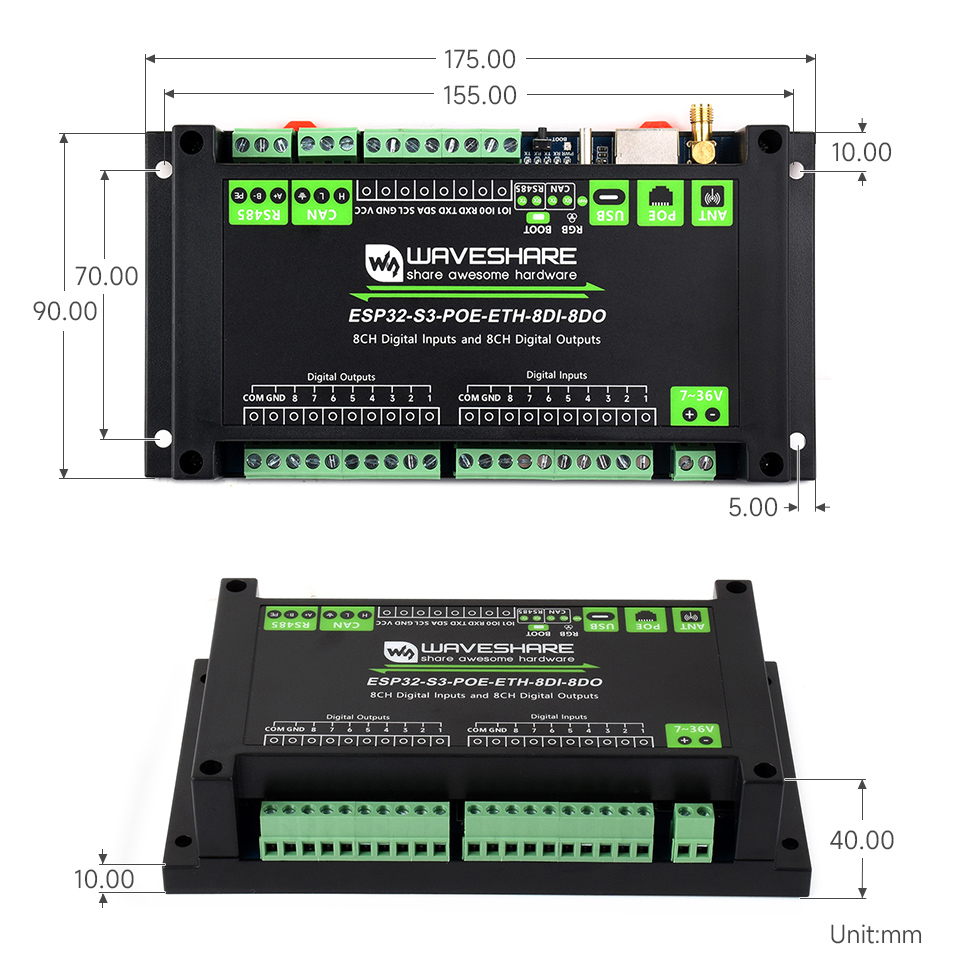

| 尺寸 | 175 × 90 × 40 (mm) |

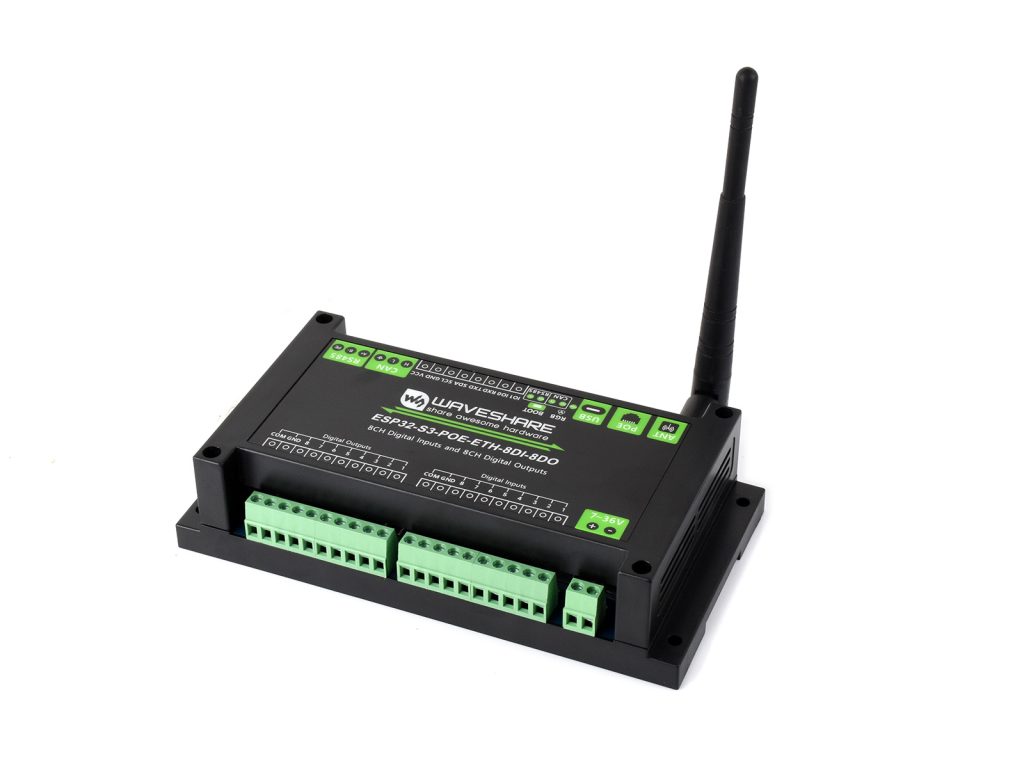

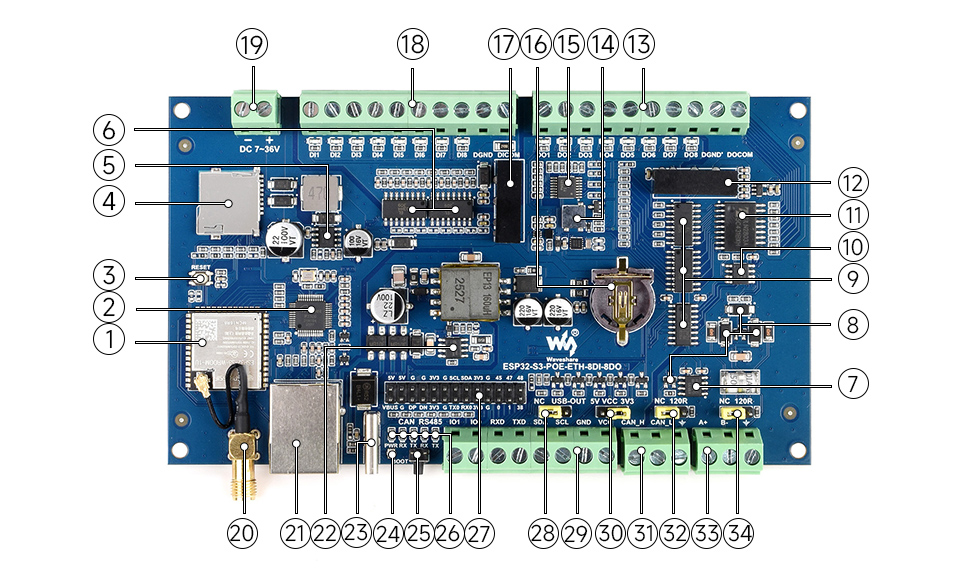

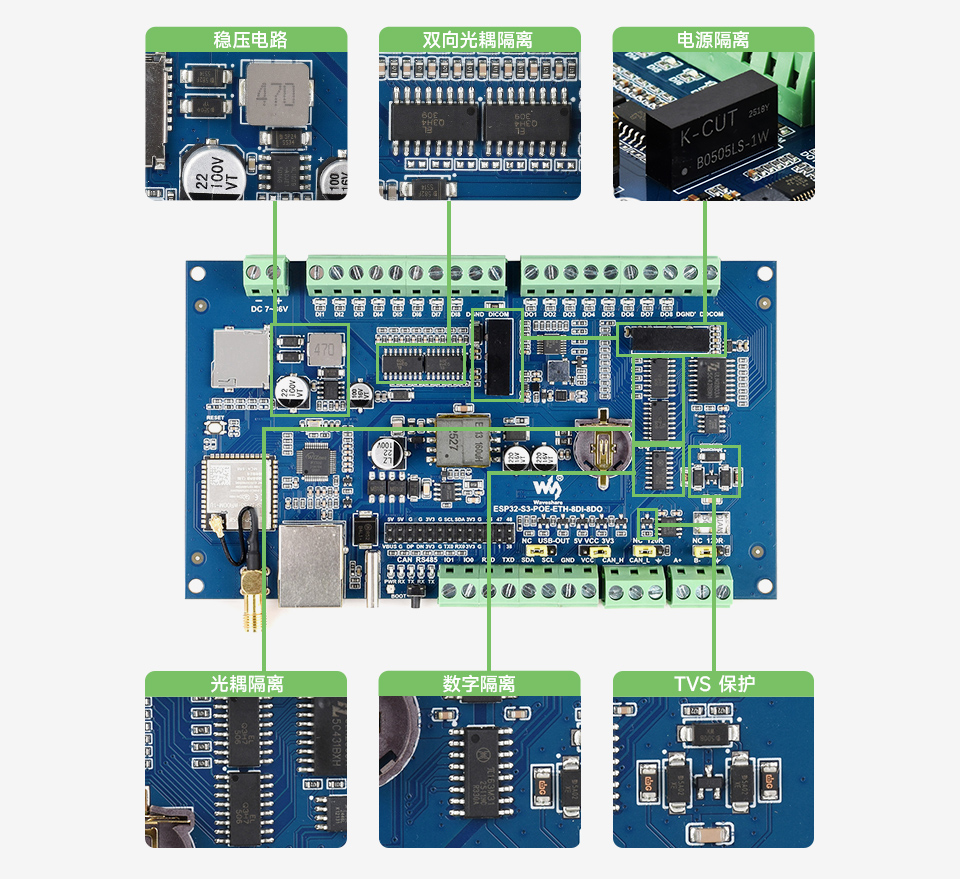

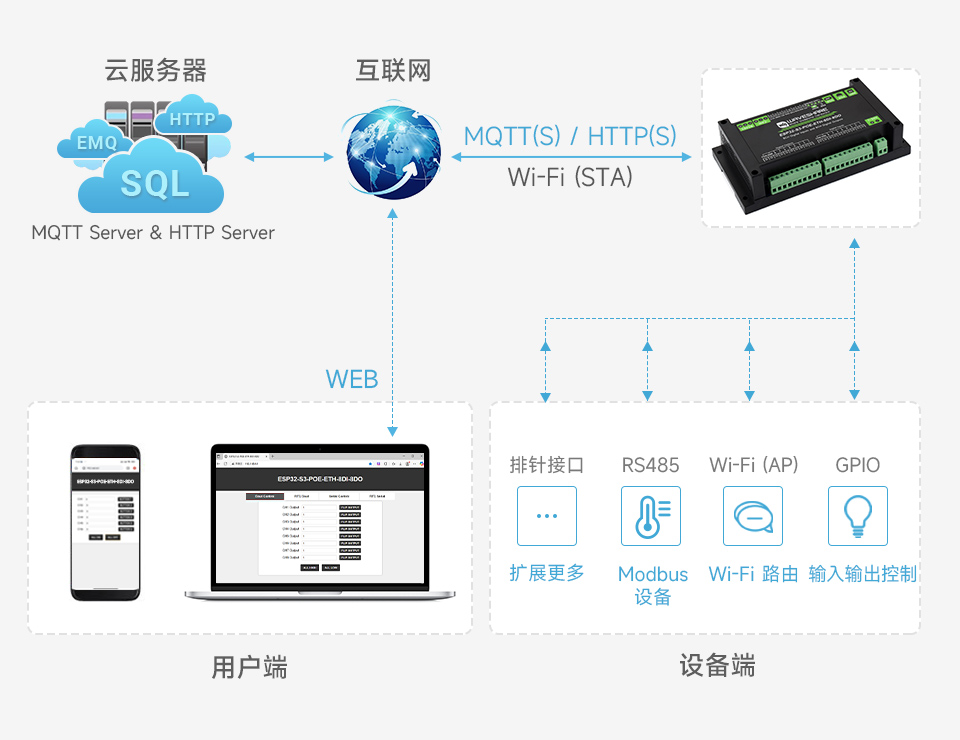

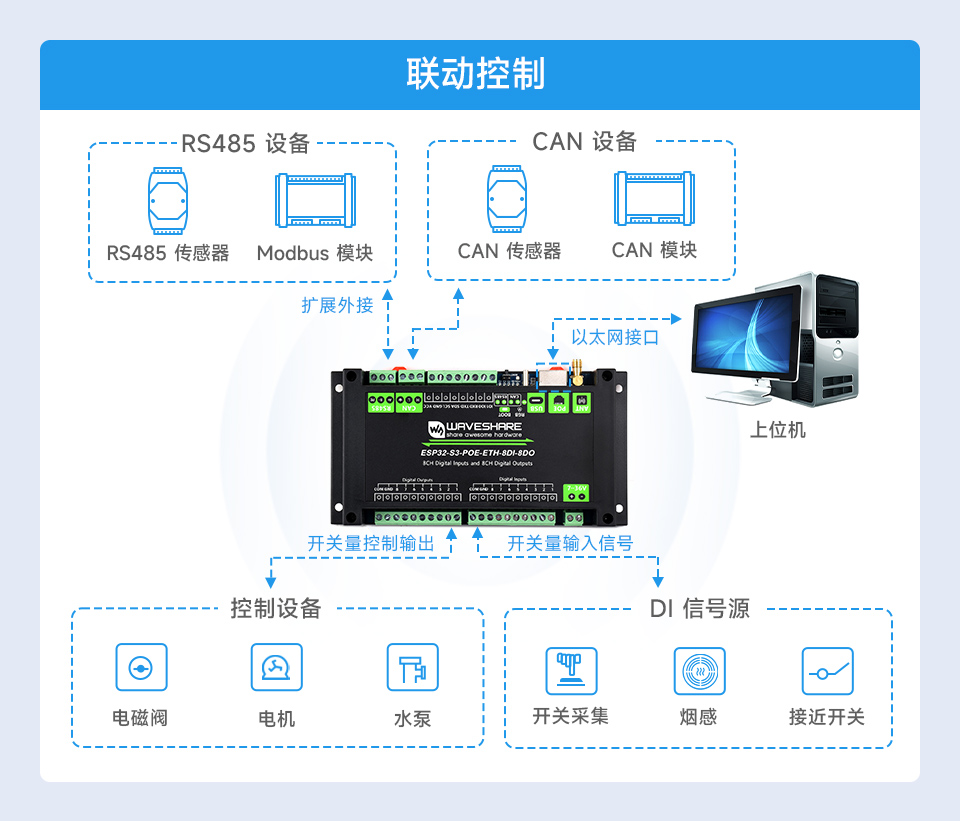

采用 ESP32-S3 系列芯片，Xtensa 双核 32 位 LX7 处理器
(内置 16MB Flash 和 8MB PSRAM)
通过 SPI 接口扩展 10/100Mbps 网络连接
支持外接 SD 卡存储图片和文件
可有效抑制电路中的浪涌电压和瞬态尖峰电压
避免外接电路干扰控制芯片
灌电流可达 500mA，内置续流二极管保护
提供稳定隔离电压，隔离端无须额外供电
扩展 IO，用于控制数字输出
尺寸为 1220 (直径 12mm * 厚度 2mm)，仅支持接入可充电的 3V~3.3V 电池
提供稳定隔离电压，隔离端无须额外供电
支持 DC 7V~36V 宽电压范围供电
SMA 母孔天线座，用于 Wi-Fi 和蓝牙无线通信

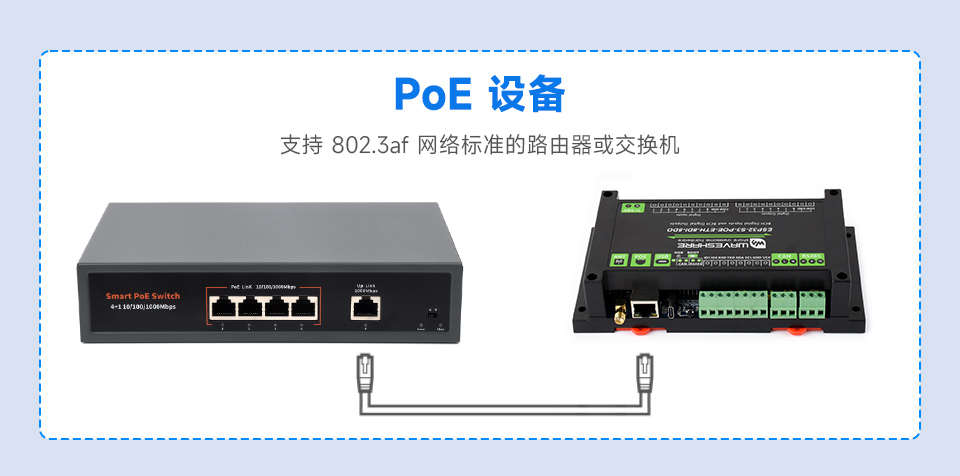

PoE 网口，支持 IEEE 802.3af 标准
可用于设备供电、固件下载和 USB 通信
PWR：电源指示灯
RXD：RS485 / CAN 接收指示灯
TXD：RS485 / CAN 发送指示灯
可接入其他设备
可用于通过 USB Type-C 对外供电
通过切换该端子实现多功能端子上的通信电平及输出电压
支持连接外部 CAN 设备
预留 120R 匹配电阻，可跳线帽使能
支持连接外部 RS485 设备
预留 120R 匹配电阻，可跳线帽使能
| 产品型号 | 数字 输入 |
数字 输出 |
继电器 | RS485 | CAN | 网口 | PoE | RTC | 蜂鸣器 | SD | 天线 | 引出接口 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 ESP32-S3-Relay-6CH |
– | – | 6 | – | – | – | – | – | 40PIN 排针接口 (兼容 Pico 接口，间距 2.54mm) | |||
 ESP32-S3-ETH-8DI-8RO |
8 | – | 8 | – | – | 28PIN 排针接口 (间距 2.54mm) | ||||||
 ESP32-S3-POE-ETH-8DI-8RO |
8 | – | 8 | – | 28PIN 排针接口 (间距 2.54mm) | |||||||
 ESP32-S3-ETH-8DI-8RO-C |
8 | – | 8 | – | – | 28PIN 排针接口 (间距 2.54mm) | ||||||
 ESP32-S3-POE-ETH-8DI-8RO-C |
8 | – | 8 | – | 28PIN 排针接口 (间距 2.54mm) | |||||||
 ESP32-S3-POE-ETH-8DI-8DO |
8 | 8 | – | 8PIN 接线端子 (间距 5.0mm) | ||||||||
 ESP32-S3-Relay-1CH |
– | – | 1 | – | – | – | – | – | (板载天线) | 20PIN 排针接口 (间距 2.0mm) | ||
 ESP32-S3-Relay-1CH-U |
– | – | 1 | – | – | – | – | – | (外置天线) | 20PIN 排针接口 (间距 2.0mm); 外部天线接口 |
||
 ESP32-S3-RS485-CAN |
– | – | – | – | – | – | – | (板载天线) | 20PIN 排针接口 (间距 2.0mm) | |||
 ESP32-S3-RS485-CAN-U |
– | – | – | – | – | – | – | (外置天线) | 20PIN 排针接口 (间距 2.0mm); 外部天线接口 |
|||
 ESP32-S3-CAN-2CH |
– | – | – | – | (2CH) | – | – | – | – | (板载天线) | 20PIN 排针接口 (间距 2.0mm); | |
 ESP32-S3-CAN-2CH-U |
– | – | – | – | (2CH) | – | – | – | – | (外置天线) | 20PIN 排针接口 (间距 2.0mm); 外部天线接口 |
