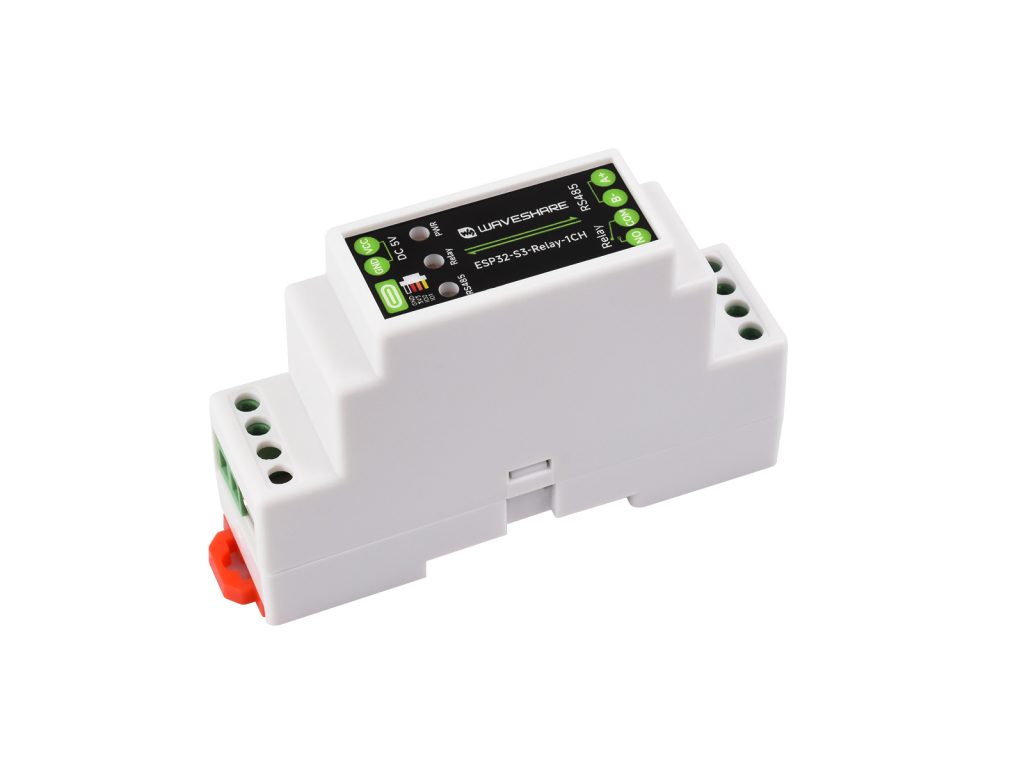

ESP32-S3-Relay-1CH
ESP32-S3-Relay-1CH-U
| 型号 | ESP32-S3-Relay-1CH | ESP32-S3-Relay-1CH-U |
|---|---|---|
| 天线接口 | 板载贴片陶瓷天线 | 外部天线 |
| 微控制器 | ESP32-S3 (默认 ESP32-S3R8 芯片，可定制) | |
| 无线通信 | 2.4GHz Wi-Fi (802.11 b/g/n), Bluetooth 5 (LE) | |
| USB 接口 |
接口形式 | USB Type-C |
| 供电电压 | 5V | |
| 功能 | 设备供电、USB 通信和固件下载等 | |
| 隔离型 RS485 |
接口形式 | 接线端子 |
| 方向控制 | 通过主控硬件流设定自动控制 | |
| 接口保护 | 提供 TVS 管保护、浪涌和静电保护 | |
| 匹配电阻 | 默认 NC，预留 120R 匹配电阻，可跳线帽使能 | |
| 继电器 | 允许接入负载 | ≤10A 250V AC 或 ≤10A 30V DC |
| 继电器路数 | 1 路 | |
| 触点类型 | 一常开 | |
| 隔离类型 | 光耦隔离 | |
| 指示灯 | PWR | 电源指示灯，接入 USB，检测到电压则亮红灯 |
| Relay | 继电器指示灯，常开端闭合时亮灯 | |
| RS485 | RS485 指示灯： 有数据从 RS485 接口发出时亮绿灯 有数据从 RS485 接口发回时亮蓝灯 |
|
| 端子供电 | 供电范围 | 5V |
| 产品外观 | 外壳 | 导轨式保护外壳 |
| 尺寸 | 91.6 × 23.3 × 58.7 (mm) |
| 上侧端子说明 | 下侧端子说明 | |||
|---|---|---|---|---|
| 供电端子 | 电源正极：DC 5V | RS485 端子 | A+ 信号引脚 | |
| 电源负极 | ||||
| Type-C | 可用于设备供电、 固件下载和 USB 通信 |
B- 信号引脚 | ||
| SH1.0 | GND | 地线 | 继电器端子 | 继电器公共端 |
| 3V3 | 3.3V 供电输出 | |||
| GPIO2 | 引出 IO | 继电器常开端 | ||
| GPIO1 | 引出 IO |
主频高达 240MHz，搭载 2.4GHz Wi-Fi 和低功耗蓝牙
电源模块，支持高达 3.3V 2A 输出
可通过排针连接其他功能模块
支持 DC 5V 电压供电
可用于设备供电、固件下载和 USB 通信
接入可充电的 RTC 电池 (SH1.0)
外部天线版本：可通过拆焊电阻切换为使用贴片天线
板载贴片天线版本：可通过拆焊电阻切换为使用外部天线
PWR：电源指示灯
RELAY：继电器指示灯，常开端闭合时亮灯
RS485：有数据从 RS485 接口发出时亮绿灯，有数据从 RS485 接口发回时亮蓝灯
提供稳定隔离电压，隔离端无须额外供电
可有效抑制电路中的浪涌电压和瞬态尖峰电压
单路继电器允许接入负载：≤10A 250V AC 或 ≤10A 30V DC
预留 120R 匹配电阻，可跳线帽使能
PCF85063 RTC 时钟
避免外部信号干扰控制芯片
低压降 LDO，电流 (Max) 800mA
| 产品型号 | 数字 输入 |
数字 输出 |
继电器 | RS485 | CAN | 网口 | PoE | RTC | 蜂鸣器 | SD | 天线 | 引出接口 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 ESP32-S3-Relay-6CH |
– | – | 6 | – | – | – | – | – | 40PIN 排针接口 (兼容 Pico 接口，间距 2.54mm) | |||
 ESP32-S3-ETH-8DI-8RO |
8 | – | 8 | – | – | 28PIN 排针接口 (间距 2.54mm) | ||||||
 ESP32-S3-POE-ETH-8DI-8RO |
8 | – | 8 | – | 28PIN 排针接口 (间距 2.54mm) | |||||||
 ESP32-S3-ETH-8DI-8RO-C |
8 | – | 8 | – | – | 28PIN 排针接口 (间距 2.54mm) | ||||||
 ESP32-S3-POE-ETH-8DI-8RO-C |
8 | – | 8 | – | 28PIN 排针接口 (间距 2.54mm) | |||||||
 ESP32-S3-POE-ETH-8DI-8DO |
8 | 8 | – | 8PIN 接线端子 (间距 5.0mm) | ||||||||
 ESP32-S3-Relay-1CH |
– | – | 1 | – | – | – | – | – | (板载天线) | 20PIN 排针接口 (间距 2.0mm) | ||
 ESP32-S3-Relay-1CH-U |
– | – | 1 | – | – | – | – | – | (外置天线) | 20PIN 排针接口 (间距 2.0mm); 外部天线接口 |
||
 ESP32-S3-RS485-CAN |
– | – | – | – | – | – | – | (板载天线) | 20PIN 排针接口 (间距 2.0mm) | |||
 ESP32-S3-RS485-CAN-U |
– | – | – | – | – | – | – | (外置天线) | 20PIN 排针接口 (间距 2.0mm); 外部天线接口 |
|||
 ESP32-S3-CAN-2CH |
– | – | – | – | (2CH) | – | – | – | – | (板载天线) | 20PIN 排针接口 (间距 2.0mm); | |
 ESP32-S3-CAN-2CH-U |
– | – | – | – | (2CH) | – | – | – | – | (外置天线) | 20PIN 排针接口 (间距 2.0mm); 外部天线接口 |
1
2
3screwdriver保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。
非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏
若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修
• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务
• 可通过以下方式联系我们：点击查看
